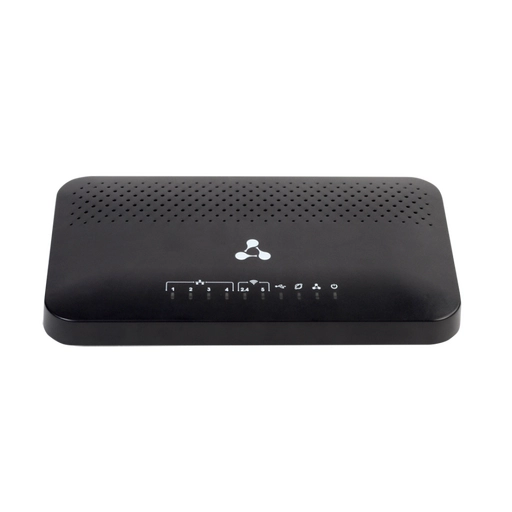

Eltex NTU-RG-5420G-Wac
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Краткое техническое описание (Datasheet)
— 1 порт GPON
— 4 порта LAN Gigabit Ethernet
— Порт USB 2.0 для подключения сетевого
накопителя или принтера
— Двухдиапазонный Wi-Fi (802.11a/b/g/n/ac)
— Wi-Fi EasyMesh
1
— Контроллер «Умный дом»
ONT серии NTU — высокопроизводительные многофунк-
циональные абонентские терминалы, предназначенные
для доступа к современным услугам IPTV, OTT и высо-
коскоростному Интернету. Кроме того, абонентские тер-
миналы серии NTU-RG дают возможность операторам
предоставлять пользователям широкий набор услуг и воз-
можностей для работы в локальной сети.
Технология PON
Технология PON — одно из самых современных и эф-
фективных решений задач «последней мили», позво-
ляющее существенно экономить на кабельной инфра-
структуре и обеспечивающее скорость передачи дан-
ных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с
в направлении uplink. Использование в сетях доступа
решений на базе технологии PON дает возможность
предоставлять конечному пользователю доступ к набо-
ру услуг на базе протокола IP.
Универсальные устройства
Встроенный гигабитный маршрутизатор на 4 порта
10/100/1000BASE-T позволяет организовать высокоско-
ростное соединение устройств в сети. Порт USB может
использоваться для подключения USB-устройств (USB-
флеш-накопитель, внешний HDD, принтер).
Предоставляемые услуги
џвысокоскоростной доступ в интернет
џпотоковое видео/High Definition TV/IP TV, видео по
запросу (VoD), видеоконференция
џразвлекательные и обучающие программы «online»
џ1
управление системой «Умный дом»
Варианты применения
џподключение к услугам широкополосного доступа
абонентов в многоквартирных домах, жилых комп-
лексах, студенческих городках и коттеджных посел-
ках
џпостроение корпоративных сетей на крупных страте-
гических предприятиях, в бизнес-центрах с повы-
шенными требованиями к безопасности и скорости
передачи данных
1
Контроллер для системы «Умный дом»
В состав устройства входит контроллер для «Умного
дома», поддерживающий работу с датчиками и уст-
ройствами по радиоканалу Z-Wave.
Преимущества технологии EasyMesh
џсетевой интеллект: самоорганизующаяся и самооп-
тимизирующаяся сеть собирает информацию и реа-
гирует на сетевые условия для обеспечения макси-
мальной производительности
џэффективная балансировка нагрузки: позволяет уст-
ройствам перемещаться к лучшему соединению и
избегать помех
џмасштабируемость: позволяет добавлять точки дос-
тупа Wi-Fi EasyMesh от нескольких вендоров
Беспроводное подключение
Абонентские маршрутизаторы NTU-RG-5420G-Wac,
NTU-RG-5420G-WZ поддерживают стандарт 802.11ac, что
обеспечивает скорость передачи данных до 866 Мбит/с
и позволяет доставлять современные высокоскоростные
сервисы клиентскому оборудованию по беспроводной
сети. Два встроенных контроллера Wi-Fi сети позволяют
обеспечить работу устройства одновременно в двух час-
тотных диапазонах — 2.4 ГГц и 5 ГГц.
1 Для NTU-RG-5420G-WZ
WAN
LAN
Wi-Fi
USB
Интерфейс «Умный дом»
NTU-RG-5420G-Wac
1 GPON×
4 1G×
802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц
802.11ac, 2*2 – 866 Мбит/с – 5 ГГц
1 USB 2.0 ×
нет
NTU-RG-5420G-WZ
1 GPON ×
4 1G ×
802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц
802.11ac, 2*2 – 866 Мбит/с – 5 ГГц
1 USB 2.0 ×
есть
Конфигурация интерфейсов ONT NTU
Техническое описание
Абонентские терминалы ONT 42NTU-RG-5 0G-Wac, NTU-RG-5420G-WZ
1eltex.ru
Параметры интерфейса PON
– 1 порт GPON
– Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+,
SFF-8472
– Тип разъема — SC/APC
– Среда передачи — оптоволоконный кабель SMF — 9/125,
G.652
– Максимальная дальность — 20 км
– Передатчик:
POC-лазер (DFB), импульсный режим генерации, длины
волны 1310 нм
– Скорость передачи данных: 1244 Мбит/с
– Средняя выходная мощность +0,5..+5 дБм
– Ширина спектральной линии 1 нм (-20 дБ)
– Приемник:
APD/TIA CW Mode цифровой приемник, длина волны 1490 нм
– Скорость передачи данных: 2488 Мбит/с
-10
– Чувствительность приемника -28 дБм, BER≤1.0x10
– Оптическая перегрузка приемника -8 дБм
Параметры интерфейсов LAN
– 4 порта Ethernet 10/100/1000BASE-T (RJ-45)
Параметры беспроводного модуля
– Стандарты 802.11a/b/g/n/ac
– Частотный диапазон 2400 ~ 2483.5 МГц, 5150 ~ 5350 МГц,
5650 ~ 5850 МГц
– Поддержка EasyMesh
– Одновременная работа в двух частотных диапазонах
(Simultaneous Dual Band)
– Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM
Рабочие каналы
– 802.11b/g/n: 1-13
– 802.11a/n/ac: 36-64, 132-165
1
Скорость беспроводного соединения
– 802.11b: 1; 2; 5,5 и 11 Мбит/с
– 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
– 802.11n: 300 Мбит/c (канал 20 Мгц)
– 802.11ac: 866 Мбит/c (канал 80 МГц)
2
Максимальная выходная мощность передатчика
– 802.11b (11 Mbps): 17 дБм
– 802.11g (54 Mbps): 15 дБм
– 802.11n (MCS7): 15 дБм
– 802.11ас (MCS0): 19 дБм
Параметры интерфейса USB
– 1 порт USB 2.0
3
Интерфейс «Умный дом»
– Радиоинтерфейс для управления системой «Умный дом»
Физические характеристики и условия окружающей среды
– Габариты (Ш × В × Г):
– NTU-RG-5420G-Wac, NTU-RG-5420G-WZ —
234 × 34 × 133 мм, настольное исполнение, возможность
крепления на стену
– Питание — внешний адаптер питания постоянного тока
12 B/1,5 А
– Потребляемая мощность — не более 18 Вт
– Рабочий диапазон температур от +5 до +40 С°
– Относительная влажность до 80 %
– Масса — 0,35 кг
Функциональные характеристики
– Поддержка TR-069
– Работа в режиме «моста» или «маршрутизатора», в т. ч.
виртуального
– Поддержка PPPoE (auto, PAP-, MSCHAP- и CHAP-авторизация)
– Поддержка IPoE (DHCP-client и static)
– DHCP-сервер на стороне LAN
– Передача Multicast трафика по Wi-Fi
– Поддержка DNS (Domain Name System)
– Поддержка DynDNS (Dynamic DNS)
– Поддержка UPNP (Universal Plug and Play)
– Поддержка NAT (Network Address Translation)
– Поддержка NTP (Network Time Protocol)
– Поддержка механизмов качества обслуживания QoS
– Поддержка IGMP Snooping
– Поддержка IGMP Proxy
– Поддержка UPNP, SMB, FTP/FTP-alg, Print Server,
– VLAN в соответствии с IEEE 802.1Q
– Поддержка VPN в режиме L2TP
– Поддержка L2TP over IPSec
Поддержка функций безопасности
– Ограничение скорости на портах
– FEC-кодирование
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу OMCI
– Удаленное управление по протоколу TR-069
– Локальное управление web
– Обновление программного обеспечения: OMCI, TR-069, HTTP,
TFTP
Поддержка стандартов
– ITU-T G.984.x — GPON
– ITU-T G.988 OMCI specification
– IEEE 802.1D
– IEEE 802.1Q
– IEEE 802.1P
1 Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная пропускная способность будет
другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также
служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.
2 Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в вашей стране.
3 Для NTU-RG-5420G-WZ.
Функциональные возможности
2eltex.ru
Техническое описание
Абонентские терминалы ONT 42NTU-RG-5 0G-Wac, NTU-RG-5420G-WZ
Схема применения технологии EasyMesh
Wi-Fi IEEE 802.11
ПК
NTU-RG-5420G-Wac/
NTU-RG-5420G-WZ
2.4 ГГц, 5 ГГц
Ноутбук
Смартфон
Телевизор
Принтер
Планшетный ПК
Камера
RR-10
Wi-Fi IEEE 802.11
2.4 ГГц, 5 ГГц
IP-сеть
Сплиттер
OLT
Схема применения
Wi-Fi IEEE 802.11
1GE
USB 2.0
ПК
IP-сеть
NTU-RG-5420G-Wac/NTU-RG-5420G-WZ
Сплиттер
OLT
USB flash, HDD
2.4 ГГц 5 ГГц
3eltex.ru
Техническое описание
Абонентские терминалы ONT 42NTU-RG-5 0G-Wac, NTU-RG-5420G-WZ
Схема применения технологии «Умный дом» для NTU-RG-5420G-WZ
Наименование
Описание
NTU-RG-5420G-Wac
ONT NTU-RG-5420G-Wac, 1 порт GPON, 4 порта LAN 10/100/1000BASE-T, 1 USB, ×
Wi-Fi (802.11n, 2*2 — 300 Мбит/с — 2.4 ГГц + 802.11ac, 2*2 — 866 Мбит/с — 5 ГГц)
NTU-RG-5420G-WZ
ONT NTU-RG-5420G-WZ, 1 порт GPON, 4 порта LAN 10/100/1000BASE-T, 1 USB,×
Wi-Fi (802.11n, 2*2 — 300 Мбит/с — 2.4 ГГц + 802.11ac, 2*2 — 866 Мбит/с — 5 ГГц)
Сопутствующие товары
ACS-CPE-512
Опция ACS-CPE-512 системы Eltex.ACS для автоконфигурирования Eltex CPE: 512 абонентских устройств
ACS-CPE-1024
Опция ACS-CPE-1024 системы Eltex.ACS для автоконфигурирования Eltex CPE: 1024 абонентских устройства
NTU-RG-5420G-WZ
Информация для заказа
IP-сеть
Сплиттер
OLT
Wi-Fi IEEE 802.11
2.4 ГГц 5 ГГц
1GE
USB 2.0
ПК USB flash,
HDD
Датчик открытия
двери
Датчик
движения
Датчик
дыма
Датчик
протечки
Умная
лампа
Замки
4eltex.ru
