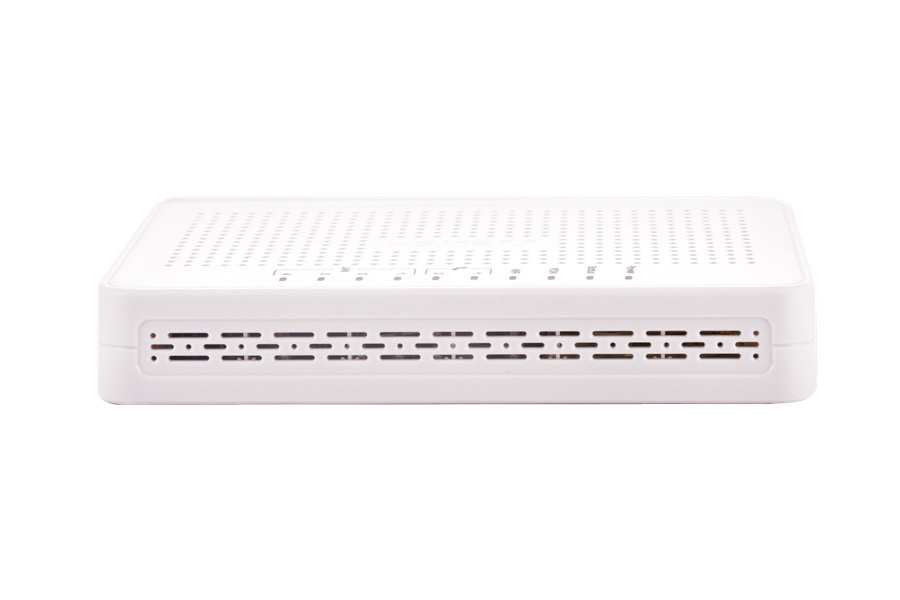

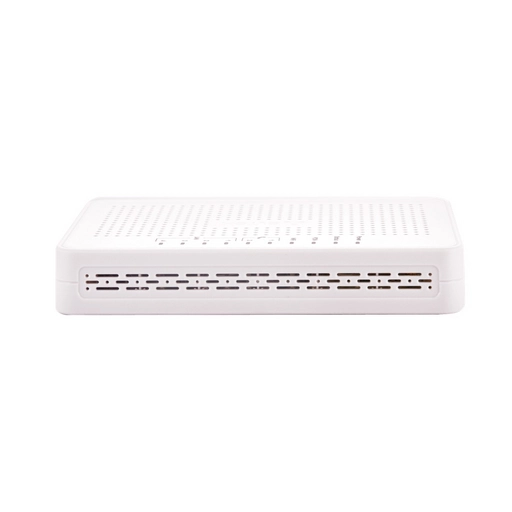

Eltex NTU-RG-1402G-W
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Описание
Программное обеспечение
Сертификаты
Предыдущие версии
Краткое техническое описание (Datasheet)
ONT серии NTU – высокопроизводительные многофунк-
циональные абонентские терминалы, предназначенные
для доступа к современным услугам телефонии, IPTV,
OTT и высокоскоростному Интернету. Кроме того, або-
нентские терминалы серии NTU-RG дают возможность
операторам предоставлять пользователям широкий
набор услуг и возможностей для работы в локальной
сети.
Технология PON
Технология PON - одно из самых современных и эффек-
тивных решений задач “последней мили”, позволяющее
существенно экономить на кабельной инфраструктуре и
обеспечивающее скорость передачи данных до 2,5
Гбит/с в направлении downlink и 1,25 Гбит/с в направле-
нии uplink. Использование в сетях доступа решений на
базе технологии PON дает возможность предоставлять
конечному пользователю доступ к набору услуг на базе
протокола IP.
Универсальные устройства
Встроенный гигабитный маршрутизатор на 4¹ порта
10/100/1000 Base-T позволяет организовать высокоско-
ростное соединение устройств в сети. Порт FXS позволя-
ют пользоваться услугами IP-телефонии. Порт USB может
использоваться для подключения USB-устройств (USB-
флеш-накопитель, внешний HDD, принтер).
Предоставляемые услуги
џвысокоскоростной доступ в интернет
џпотоковое видео/ High Definition TV/IP TV, видео по
запросу (VoD), видеоконференция
џIP-телефония
џразвлекательные и обучающие программы “on-line”
Варианты применения
џподключение к услугам широкополосного доступа
абонентов в многоквартирных домах, жилых
комплексах, студенческих городках и коттеджных
поселках
џпостроение корпоративных сетей на крупных
стратегических предприятиях, в бизнес-центрах с
повышенными требованиями к безопасности и
скорости передачи данных
Беспроводное подключение
Абонентские маршрутизаторы NTU-RG-1402G-W и NTU-
2W позволяют подключать клиентов по Wi-Fi стандарта
802.11b/g/n.
Абонентские маршрутизаторы NTU-RG-1421G-Wac, NTU-
RG-1431G-Wac поддерживают стандарт 802.11ac, что
обеспечивает скорость передачи данных до 1300 Мбит/с
и позволяет доставлять современные высокоскоростные
сервисы клиентскому оборудованию по беспроводной
сети. Два встроенных контроллера Wi-Fi сети позволяют
обеспечить работу устройства одновременно в двух
частотных диапазонах - 2.4 ГГц и 5 ГГц.
✔1 порт GPON
✔Гигабитный роутер
✔Порт FXS для подключения аналоговых телефонов
✔Порт USB 2.0 для подключения сетевого
накопителя или принтера
✔Wi-Fi 802.11 b/g/n
✔Wi-Fi 802.11 a/n/ac
Комплексные решения для построения сетей
www.eltex.nsk.ru 1
Наименование ONT
NTU-RG-1421G-Wac
NTU-RG-1431G-Wac
NTU-RG-1402G-W
2 x USB2.0
2 x USB2.0
2 x USB2.0
802.11b/g/n
802.11n, 2*2 -300Mbps - 2.4GHz
802.11ac, 3*3 -1.3Gbps - 5 GHz
802.11n, 3*3 -450Mbps - 2.4GHz
802.11ac, 3*3 -1.3Gbps - 5 GHz
4x1G
4x1G
4x1G
1xGPON
1xGPON
1xGPON
WAN LAN RF Wi-Fi
Конфигурация интерфейсов ONT NTU
USB
Абонентские терминалы ONT GPON NTU
Техническое описание
NTU-2W
NTU-2VC 1
1xGPON
1xGPON
FXS
1
1
2
1
NTU-2V 1x100M + 1x1G
1xGPON 1
1x100M + 1x1G
1x100M + 1x1G 802.11b/g/n 1 x USB2.0
¹2 порта для устройств NTU-2, NTU-2VC, NTU-2W.
Комплексные решения для построения сетей
www.eltex.nsk.ru 2
Параметры интерфейса PON
– 1 порт GPON
– Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+,
SFF-8472
– Тип разъема - SC/APC
– Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
– Максимальная дальность - 20 км
– Передатчик: 1310nm DFB Upstream Burst Mode Transmitter
– Data Rate: 1244Mb/s
– Average Launch Power +0,5..+5 dBm
– Spectral Line Width @ -20 dB 1 nm
– Приемник: 1490nm APD/TIA Downstream CW Mode Digital
Receiver
– Data Rate: 2488Mb/s
– Receiver Sensitivity -28 dBm With BER better than or equal
-10
to 1.0x10
– Receiver Optical Overload -4 dBm
Приемник CaTV (NTU-2VC)
– 1550nm Downstream Linear CATV Video Receiver
– Optical Input Power: -8..+2 dBm
– Compound Second Order (CSO): -55 dB
– Compound Triple Beat (CTB): -55 dB
– Carrier to Noise Ratio (CNR): 46 dB
– RF Bandwidth: 47 to 870MHz
– RF Output: 17dBmV / ch with 4dB positive tilt
– RF Output Impedance: 75Ω
Параметры интерфейсов LAN
NTU-2V, NTU-2VC, NTU-2W
– 1 порт Ethernet 10/100/1000 Base-T(RJ-45)
– 1 порт Ethernet 10/100 Base-T(RJ-45)
NTU-RG-1402G-W, NTU-RG-1421G-Wac, NTU-RG-1431G-Wac
– 4 порта Ethernet 10/100/1000 Base-T (RJ-45)
Параметры интерфейсов FXS
– 1 порт FXS (NTU-2V, NTU-2VC, NTU-RG-1421, NTU-RG-1431)
– 2 порта FXS (NTU-RG-1402)
– Поддержка протокола SIP
– Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
– Передача факса: G.711, T.38
– Сопротивление шлейфа до 2 кОм
– Прием набора импульсный/частотный (DTMF)
– Выдача Caller ID
Параметры беспроводного модуля
NTU-2W, NTU-RG-1402G-W
– Стандарты 802.11 b/g/n
– Схема MIMO: 2x2
– Частотный диапазон 2400 ~ 2483,5 МГц
– Безопасность беспроводного соединения: WEP; WPA/WPA2
Скорость беспроводного соединения¹
– 802.11b: 1, 2, 5.5 и 11 Мбит/с
– 802.11g: 6, 9, 12 , 18, 24, 36, 48 и 54 Мбит/с
– 802.11n: от 6,5 до 300 Мбит/с (от MCS0 до MCS15)
2
Максимальная выходная мощность передатчика
– 802.11b (11 Mbps): 17дБм
– 802.11g (54 Mbps): 15дБм
– 802.11n (MCS7): 15 дБм
Схемы модуляции
– IEEE 802.11b: DQPSK, DBPSK, CCK
– IEEE 802.11g: BPSK, QPSK, 16QAM, 64QAM, OFDM
– IEEE 802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM
NTU-RG-1421G-Wac, NTU-RG-1431G-Wac
– Стандарты 802.11 a/b/g/n/ac
– Частотный диапазон 2400 ~ 2483,5 МГц, 5150 ~ 5350 МГц,
5650 ~ 5850 МГц
– Одновременная работа в двух частотных диапазонах
(Simultaneous Dual Band)
– Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM
Рабочие каналы
– 802.11b/g/n: 1-13
– 802.11a/n/ac: 36-64, 132-165
Скорость беспроводного соединения¹
– 802.11b: 1; 2; 5,5 и 11 Мбит/с
– 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
– 802.11n: 150 Мбит/c (канал 20 МГц), 300 Мбит/c (канал 40
МГц)³
– 802.11ac: 1300 Мбит/c (80 МГц)
2
Максимальная выходная мощность передатчика
– 802.11b (11 Mbps): 17дБм
– 802.11g (54 Mbps): 15дБм
– 802.11n (MCS7): 15 дБм
– 802.11ас (MCS0): 19 дБм
Параметры интерфейса USB
– 1 порт USB 2.0 - для подключения USB-устройств (NTU-2W)
– 2 порта USB 2.0 - для подключения USB-устройств (NTU-RG)
Технические характеристики:
Абонентские терминалы ONT GPON NTU
Техническое описание
¹Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. реальная пропускная
способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные
материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия сети могут влиять
факторы окружающей среды.
²Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.
³Для NTU-RG-1431G-Wac
Комплексные решения для построения сетей
www.eltex.nsk.ru 3
Физические характеристики и условия окруж. среды
– Габариты - 122×96×32 мм, настольное исполнение (NTU-2V)
– Габариты - 151x107x40 мм, настольное исполнение (NTU-2VC)
– Габариты - 147×110×24 мм, настольное исполнение (NTU-2W)
– Габариты - 187x120x32 мм, настольное исполнение (NTU-RG)
– Питание. Внешний адаптер питания постоянного тока 12B/2А
– Потребляемая мощность:
– NTU-2V - не более 5 Вт
– NTU-2VC - не более 6 Вт
– NTU-2W - не более 10 Вт
– NTU-RG - не более 15 Вт
– Рабочий диапазон температур от +5 до +40 С
– Относительная влажность до 80%
Поддержка стандартов
– ITU-T G.984.x - GPON
– ITU-T G.988 OMCI specification
– IEEE 802.1D
– IEEE 802.1Q
– IEEE 802.1P
Функциональные характеристики
– Поддержка TR-069
– Работа в режиме «моста» или «маршрутизатора», в т.ч.
виртуального
– Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
– Поддержка IPoE (DHCP-client и static)
– DHCP-сервер на стороне LAN
– Передача Multicast трафика по Wi-Fi
– Поддержка DNS (Domain Name System)
– Поддержка DynDNS (Dynamic DNS)
– Поддержка UPNP (Universal Plug and Play)
– Поддержка NAT (Network Address Translation)
– Поддержка NTP (Network Time Protocol)
– Поддержка механизмов качества обслуживания QoS
– Поддержка IGMP Snooping
– Поддержка IGMP Proxy
– Поддержка UPNP, SMB, FTP-alg, Print Server
– VLAN в соответствие с IEEE 802.1Q
Поддержка функций безопасности
– Ограничение скорости на портах
– FEC кодирование
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу OMCI
– Удаленное управление по протоколу TR-069
– Локальное управление WEB/CLI
– Обновление программного обеспечения: OMCI, TR-069, HTTP,
TFTP
Технические характеристики (продолжение):
Абонентские терминалы ONT GPON NTU
Техническое описание
FXS
Wi-Fi IEEE 802.11
100M+1GE
100M+1GE
USB2.0
ПК ПК
IP сеть
NTU-2W
NTU-2VС
Сплиттер
OLT
USB flash, HDD
Телефонный
аппарат
2.4GHz
Схема применения NTU-2VС, NTU-2W
coax
Телевизор
Комплексные решения для построения сетей
www.eltex.nsk.ru 4
Наименование Описание Изображение
Информация для заказа
ACS-CPE-512
ACS-CPE-1024
Опция ACS-CPE-512 системы Eltex.ACS для автоконфигурирования Eltex CPE:
512 абонентских устройств
Опция ACS-CPE-1024 системы Eltex.ACS для автоконфигурирования Eltex CPE:
1024 абонентских устройств
Сопутствующее программное обеспечение
О компании Eltex Сделать заказ
Предприятие “Элтекс” - ведущий российский разработчик и производитель
коммуникационного оборудования с 20-летней историей. Комплексность
решений и возможность их бесшовной интеграции в инфраструктуру Заказчика
- приоритетное направление развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.nsk.ru www.eltex.nsk.ru
NTU-2V
NTU-RG-1421G-Wac
NTU-RG-1431G-Wac
NTU-RG-1402G-W
ONT NTU-2V, 1 порт LAN 10/100/1000Base-T, 1 порт LAN 10/100Base-T,
1хFXS
ONT NTU-RG-1421G-Wac, 4 порта LAN 10/100/1000Base-T, 2xUSB, 1xFXS,
WiFi (802.11n, 2*2 -300Mbps - 2.4GHz +802.11ac, 3*3 - 1.3Gbps-5 GHz)
ONT NTU-RG-1432G-Wac, 4 порта LAN 10/100/1000Base-T, 2xUSB, 1xFXS,
WiFi (802.11n, 3*3 -450Mbps - 2.4GHz +802.11ac, 3*3 - 1.3Gbps-5 GHz)
ONT NTU-RG-1402G-W, 4 порта LAN 10/100/1000Base-T, 2xUSB, 2xFXS,
WiFi (802.11n, 2*2 -300Mbps - 2.4GHz)
Схема применения NTU-2V, NTU-RG
FXS
Wi-Fi IEEE 802.11
100M+1GE
1GE
FXS
USB2.0
ПК ПК
IP сеть
NTU-RG
NTU-2V
Сплиттер
OLT
USB flash, HDD
Телефонный
аппарат
Телефонный
аппарат
Абонентские терминалы ONT GPON NTU
Техническое описание
2.4GHz
5 GHz
ONT NTU-2VC, 1 порт LAN 10/100/1000Base-T, 1 порт LAN 10/100Base-T,
1xFXS, 1xRF
NTU-2W
NTU-2VC
ONT NTU-2W, 1 порт LAN 10/100/1000Base-T, 1 порт LAN 10/100Base-T,
1xUSB, WiFi (802.11n, 2*2 -300Mbps - 2.4GHz)
