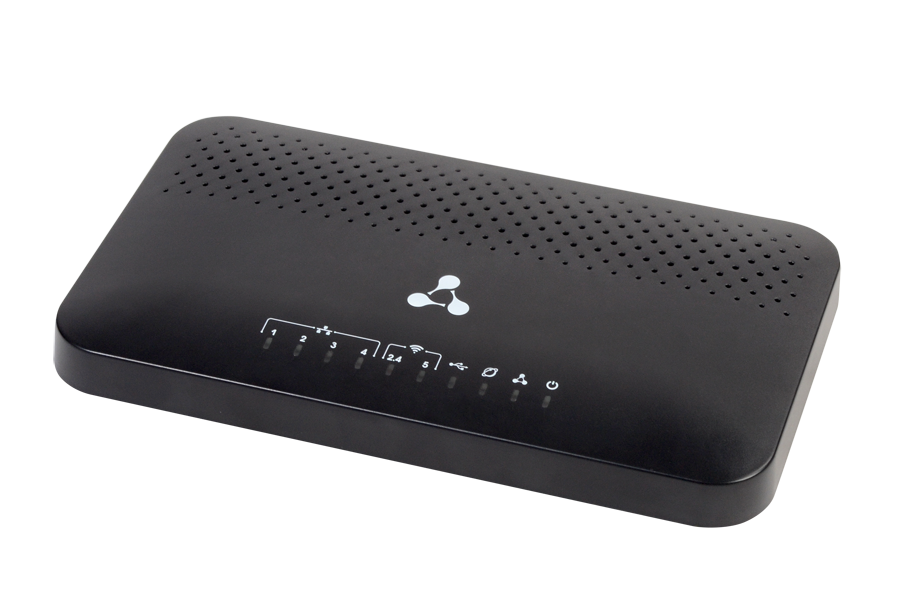

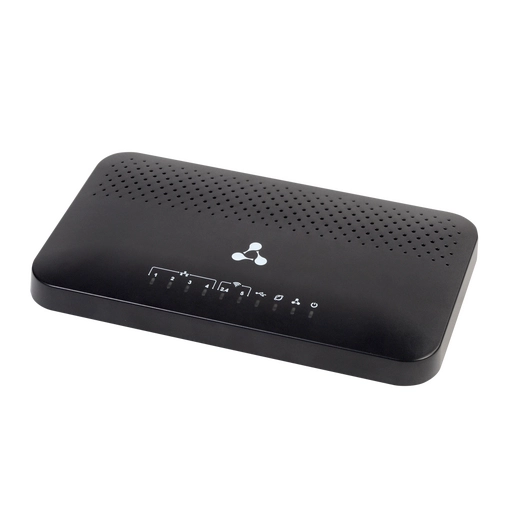

Eltex NTU-RG-5420G-WZ
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Краткое техническое описание (Datasheet)
— 1 порт GPON
— 4 порта LAN Gigabit Ethernet
— Порт USB 2.0 для подключения сетевого
накопителя или принтера
— Двухдиапазонный Wi-Fi (802.11a/b/g/n/ac)
— Wi-Fi EasyMesh
1
— Контроллер «Умный дом»
ONT серии NTU — высокопроизводительные многофунк-
циональные абонентские терминалы, предназначенные
для доступа к современным услугам IPTV, OTT и высо-
коскоростному Интернету. Кроме того, абонентские тер-
миналы серии NTU-RG дают возможность операторам
предоставлять пользователям широкий набор услуг и воз-
можностей для работы в локальной сети.
Технология PON
Технология PON — одно из самых современных и эф-
фективных решений задач «последней мили», позво-
ляющее существенно экономить на кабельной инфра-
структуре и обеспечивающее скорость передачи дан-
ных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с
в направлении uplink. Использование в сетях доступа
решений на базе технологии PON дает возможность
предоставлять конечному пользователю доступ к набо-
ру услуг на базе протокола IP.
Универсальные устройства
Встроенный гигабитный маршрутизатор на 4 порта
10/100/1000BASE-T позволяет организовать высокоско-
ростное соединение устройств в сети. Порт USB может
использоваться для подключения USB-устройств (USB-
флеш-накопитель, внешний HDD, принтер).
Предоставляемые услуги
џвысокоскоростной доступ в интернет
џпотоковое видео/High Definition TV/IP TV, видео по
запросу (VoD), видеоконференция
џразвлекательные и обучающие программы «online»
џ1
управление системой «Умный дом»
Варианты применения
џподключение к услугам широкополосного доступа
абонентов в многоквартирных домах, жилых комп-
лексах, студенческих городках и коттеджных посел-
ках
џпостроение корпоративных сетей на крупных страте-
гических предприятиях, в бизнес-центрах с повы-
шенными требованиями к безопасности и скорости
передачи данных
1
Контроллер для системы «Умный дом»
В состав устройства входит контроллер для «Умного
дома», поддерживающий работу с датчиками и уст-
ройствами по радиоканалу Z-Wave.
Преимущества технологии EasyMesh
џсетевой интеллект: самоорганизующаяся и самооп-
тимизирующаяся сеть собирает информацию и реа-
гирует на сетевые условия для обеспечения макси-
мальной производительности
џэффективная балансировка нагрузки: позволяет уст-
ройствам перемещаться к лучшему соединению и
избегать помех
џмасштабируемость: позволяет добавлять точки дос-
тупа Wi-Fi EasyMesh от нескольких вендоров
Беспроводное подключение
Абонентские маршрутизаторы NTU-RG-5420G-Wac,
NTU-RG-5420G-WZ поддерживают стандарт 802.11ac, что
обеспечивает скорость передачи данных до 866 Мбит/с
и позволяет доставлять современные высокоскоростные
сервисы клиентскому оборудованию по беспроводной
сети. Два встроенных контроллера Wi-Fi сети позволяют
обеспечить работу устройства одновременно в двух час-
тотных диапазонах — 2.4 ГГц и 5 ГГц.
1 Для NTU-RG-5420G-WZ
WAN
LAN
Wi-Fi
USB
Интерфейс «Умный дом»
NTU-RG-5420G-Wac
1 GPON×
4 1G×
802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц
802.11ac, 2*2 – 866 Мбит/с – 5 ГГц
1 USB 2.0 ×
нет
NTU-RG-5420G-WZ
1 GPON ×
4 1G ×
802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц
802.11ac, 2*2 – 866 Мбит/с – 5 ГГц
1 USB 2.0 ×
есть
Конфигурация интерфейсов ONT NTU
Техническое описание
Абонентские терминалы ONT 42NTU-RG-5 0G-Wac, NTU-RG-5420G-WZ
1eltex.ru
Параметры интерфейса PON
– 1 порт GPON
– Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+,
SFF-8472
– Тип разъема — SC/APC
– Среда передачи — оптоволоконный кабель SMF — 9/125,
G.652
– Максимальная дальность — 20 км
– Передатчик:
POC-лазер (DFB), импульсный режим генерации, длины
волны 1310 нм
– Скорость передачи данных: 1244 Мбит/с
– Средняя выходная мощность +0,5..+5 дБм
– Ширина спектральной линии 1 нм (-20 дБ)
– Приемник:
APD/TIA CW Mode цифровой приемник, длина волны 1490 нм
– Скорость передачи данных: 2488 Мбит/с
-10
– Чувствительность приемника -28 дБм, BER≤1.0x10
– Оптическая перегрузка приемника -8 дБм
Параметры интерфейсов LAN
– 4 порта Ethernet 10/100/1000BASE-T (RJ-45)
Параметры беспроводного модуля
– Стандарты 802.11a/b/g/n/ac
– Частотный диапазон 2400 ~ 2483.5 МГц, 5150 ~ 5350 МГц,
5650 ~ 5850 МГц
– Поддержка EasyMesh
– Одновременная работа в двух частотных диапазонах
(Simultaneous Dual Band)
– Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM
Рабочие каналы
– 802.11b/g/n: 1-13
– 802.11a/n/ac: 36-64, 132-165
1
Скорость беспроводного соединения
– 802.11b: 1; 2; 5,5 и 11 Мбит/с
– 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
– 802.11n: 300 Мбит/c (канал 20 Мгц)
– 802.11ac: 866 Мбит/c (канал 80 МГц)
2
Максимальная выходная мощность передатчика
– 802.11b (11 Mbps): 17 дБм
– 802.11g (54 Mbps): 15 дБм
– 802.11n (MCS7): 15 дБм
– 802.11ас (MCS0): 19 дБм
Параметры интерфейса USB
– 1 порт USB 2.0
3
Интерфейс «Умный дом»
– Радиоинтерфейс для управления системой «Умный дом»
Физические характеристики и условия окружающей среды
– Габариты (Ш × В × Г):
– NTU-RG-5420G-Wac, NTU-RG-5420G-WZ —
234 × 34 × 133 мм, настольное исполнение, возможность
крепления на стену
– Питание — внешний адаптер питания постоянного тока
12 B/1,5 А
– Потребляемая мощность — не более 18 Вт
– Рабочий диапазон температур от +5 до +40 С°
– Относительная влажность до 80 %
– Масса — 0,35 кг
Функциональные характеристики
– Поддержка TR-069
– Работа в режиме «моста» или «маршрутизатора», в т. ч.
виртуального
– Поддержка PPPoE (auto, PAP-, MSCHAP- и CHAP-авторизация)
– Поддержка IPoE (DHCP-client и static)
– DHCP-сервер на стороне LAN
– Передача Multicast трафика по Wi-Fi
– Поддержка DNS (Domain Name System)
– Поддержка DynDNS (Dynamic DNS)
– Поддержка UPNP (Universal Plug and Play)
– Поддержка NAT (Network Address Translation)
– Поддержка NTP (Network Time Protocol)
– Поддержка механизмов качества обслуживания QoS
– Поддержка IGMP Snooping
– Поддержка IGMP Proxy
– Поддержка UPNP, SMB, FTP/FTP-alg, Print Server,
– VLAN в соответствии с IEEE 802.1Q
– Поддержка VPN в режиме L2TP
– Поддержка L2TP over IPSec
Поддержка функций безопасности
– Ограничение скорости на портах
– FEC-кодирование
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу OMCI
– Удаленное управление по протоколу TR-069
– Локальное управление web
– Обновление программного обеспечения: OMCI, TR-069, HTTP,
TFTP
Поддержка стандартов
– ITU-T G.984.x — GPON
– ITU-T G.988 OMCI specification
– IEEE 802.1D
– IEEE 802.1Q
– IEEE 802.1P
1 Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная пропускная способность будет
другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также
служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.
2 Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в вашей стране.
3 Для NTU-RG-5420G-WZ.
Функциональные возможности
2eltex.ru
Техническое описание
Абонентские терминалы ONT 42NTU-RG-5 0G-Wac, NTU-RG-5420G-WZ
Схема применения технологии EasyMesh
Wi-Fi IEEE 802.11
ПК
NTU-RG-5420G-Wac/
NTU-RG-5420G-WZ
2.4 ГГц, 5 ГГц
Ноутбук
Смартфон
Телевизор
Принтер
Планшетный ПК
Камера
RR-10
Wi-Fi IEEE 802.11
2.4 ГГц, 5 ГГц
IP-сеть
Сплиттер
OLT
Схема применения
Wi-Fi IEEE 802.11
1GE
USB 2.0
ПК
IP-сеть
NTU-RG-5420G-Wac/NTU-RG-5420G-WZ
Сплиттер
OLT
USB flash, HDD
2.4 ГГц 5 ГГц
3eltex.ru
Техническое описание
Абонентские терминалы ONT 42NTU-RG-5 0G-Wac, NTU-RG-5420G-WZ
Схема применения технологии «Умный дом» для NTU-RG-5420G-WZ
Наименование
Описание
NTU-RG-5420G-Wac
ONT NTU-RG-5420G-Wac, 1 порт GPON, 4 порта LAN 10/100/1000BASE-T, 1 USB, ×
Wi-Fi (802.11n, 2*2 — 300 Мбит/с — 2.4 ГГц + 802.11ac, 2*2 — 866 Мбит/с — 5 ГГц)
NTU-RG-5420G-WZ
ONT NTU-RG-5420G-WZ, 1 порт GPON, 4 порта LAN 10/100/1000BASE-T, 1 USB,×
Wi-Fi (802.11n, 2*2 — 300 Мбит/с — 2.4 ГГц + 802.11ac, 2*2 — 866 Мбит/с — 5 ГГц)
Сопутствующие товары
ACS-CPE-512
Опция ACS-CPE-512 системы Eltex.ACS для автоконфигурирования Eltex CPE: 512 абонентских устройств
ACS-CPE-1024
Опция ACS-CPE-1024 системы Eltex.ACS для автоконфигурирования Eltex CPE: 1024 абонентских устройства
NTU-RG-5420G-WZ
Информация для заказа
IP-сеть
Сплиттер
OLT
Wi-Fi IEEE 802.11
2.4 ГГц 5 ГГц
1GE
USB 2.0
ПК USB flash,
HDD
Датчик открытия
двери
Датчик
движения
Датчик
дыма
Датчик
протечки
Умная
лампа
Замки
4eltex.ru
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
Техническое описание
Абонентские терминалы ONT 42NTU-RG-5 0G-Wac, NTU-RG-5420G-WZ
MES2424 AC
MES2424 DC
MES2424B
MES2424FB
MES2448 DC
MES2448B
Интерфейсы
10/100/1000BASE-T (RJ-45)
24
24
24
—
48
48
100BASE-FX/
1000BASE-X (SFP)
—
—
—
24
—
—
1000BASE-X (SFP)/
10GBASE-R (SFP+)
4
4
4
4
4
4
Консольный порт
RS-232 (RJ-45)
1
Производительность
Пропускная способность
128 Гбит/с
128 Гбит/с
128 Гбит/с
128 Гбит/с
176 Гбит/с
176 Гбит/с
Производительность на
2
пакетах длиной 64 байта
95,2 MPPS
95,2 MPPS
95,2 MPPS
95,2 MPPS
130,95 MPPS
130,95 MPPS
Объем буферной памяти
1,5 Мбайт
1,5 Мбайт
1,5 Мбайт
1,5 Мбайт
2 Мбайт
2 Мбайт
Объем ОЗУ (DDR3)
512 Мбайт
Объем ПЗУ (SPI Flash)
64 Мбайт
Таблица MAC-адресов
16384
16384
16384
16384
32768
32768
Количество ARP-записей
1000
Таблица VLAN
4094
Количество групп L2
Multicast (IGMP Snooping)
1023
1023
1023
1023
4094
4094
