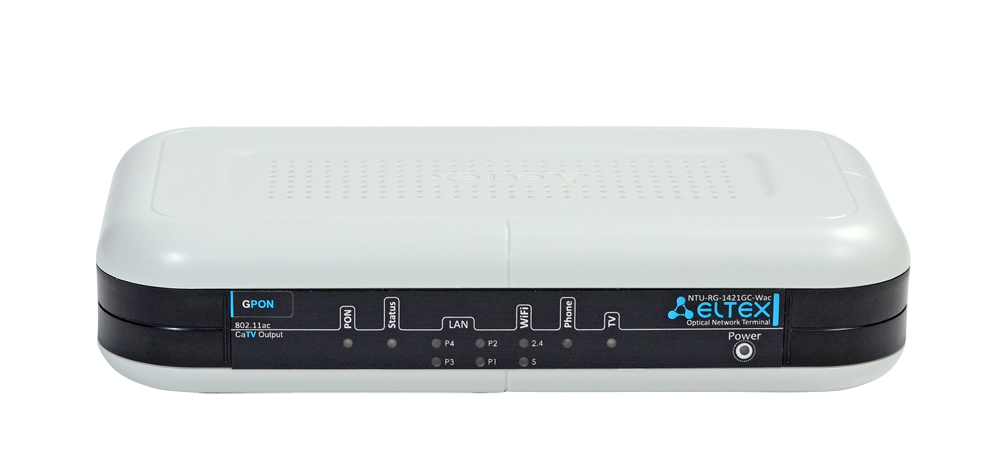

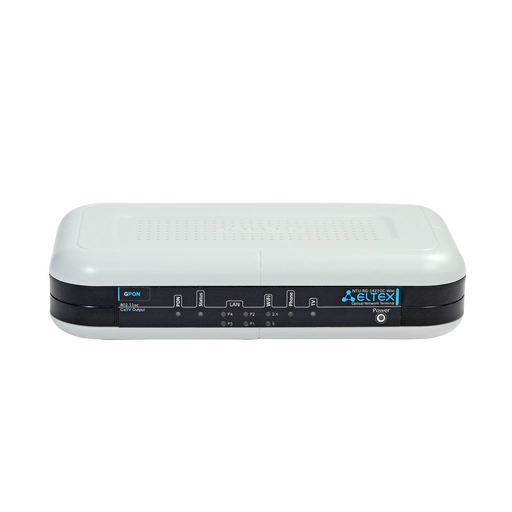

Eltex NTU-RG-1421GC-Wac
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Краткое техническое описание (Datasheet)
— 1 порт GPON
— Гигабитный роутер
— Порт FXS для подключения аналогового
телефона
— Порт USB 2.0 для подключения сетевого
накопителя
— Порт RF для предоставления услуги CaTV
— Wi-Fi 802.11a/b/g/n/ac
ONT серии NTU — высокопроизводительные многофунциональные
абонентские терминалы, предназначенные для доступа к совре-
менным услугам телефонии, IPTV, OTT и высокоскоростному Интер-
нету. Кроме того, абонентские терминалы серии NTU-RG дают воз-
можность операторам предоставлять пользователям широкий на-
бор услуг и возможностей для работы в локальной сети.
Технология PON
Технология PON — одно из самых современных и эффективных
решений задач «последней мили», позволяющее существенно
экономить на кабельной инфраструктуре и обеспечивающее
скорость передачи данных до 2,5 Гбит/с в направлении downlink
и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа
решений на базе технологии PON дает возможность предоста-
влять конечному пользователю доступ к набору услуг на базе
протокола IP.
Универсальные устройства
Высокоскоростное соединение устройств в сети позволяют
организовать встроенные гигабитные маршрутизаторы на 4 порта
10/100/1000BASE-T ¹. Порт FXS позволяет пользоваться услугами
IP-телефонии. Порт USB может использоваться для подключения
USB-устройств (USB Flash накопитель, внешний HDD).
Предоставляемые услуги
џвысокоскоростной доступ в интернет
џпотоковое видео/High Definition TV/IP TV, видео по
запросу (VoD), видеоконференция
џIP-телефония
џразвлекательные и обучающие программы «online»
Варианты применения
џподключение к услугам широкополосного доступа абонентов
в многоквартирных домах, жилых комплексах, студенческих
городках и коттеджных поселках
џпостроение корпоративных сетей на крупных стратегических
предприятиях, в бизнес-центрах с повышенными требованиями
к безопасности и скорости передачи данных
Беспроводное подключение
Маршрутизаторы NTU-RG-1421GC-Wac поддерживают стандарт
802.11ac, что обеспечивает скорость передачи данных до 1300
Мбит/с и позволяет доставлять современные высокоскоростные
сервисы клиентскому оборудованию по беспроводной сети. Два вст-
роенных контроллера Wi-Fi сети позволяют обеспечить работу уст-
ройства одновременно в двух частотных диапазонах (2.4 ГГц и 5 ГГц).
www.eltex-co.ru
1
Абонентские терминалы ONT NTU-1C, NTU-2VС, NTU-52VC, NTU-RG-1421GC-Wac,
Комплексные решения для построения сетей
Техническое описание
¹ Маршрутизатор NTU-1C имеет один порт Gigabit Ethernet, устройства NTU-2VC/NTU-52VC имеют один порт Gigabit Ethernet и один порт Fast Ethernet.
NTU-1C
NTU-2VC
NTU-52VC
NTU-RG-1421GC-Wac
Функциональные возможности
www.eltex-co.ru
2
WAN
LAN
FXS
RF
Wi-Fi
USB
NTU-1С
1GPON ×
1 1G×
–
1
–
–
NTU-2VC
1 GPON ×
1 100M + 1 1G × ×
1
1
–
–
NTU-52VC
1 GPON ×
1 100M + 1 1G × ×
1
1
–
–
NTU-RG-1421GC-Wac
1GPON ×
4 1G ×
1
1
802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц
802.11ac, 3*3 – 1.3 Гбит/с – 5 ГГц
1 USB 2.0×
Конфигурация интерфейсов ONT NTU
Параметры интерфейса PON
– 1 порт GPON
– Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+,
SFF-8472
– Тип разъема — SC/APC
– Среда передачи — оптоволоконный кабель SMF - 9/125,
G.652
– Максимальная дальность — 20 км
– Передатчик:
POC-лазер (DFB), импульсный режим генерации, длины
волны 1310 нм
– Скорость передачи данных: 1244 Мбит/с
– Средняя выходная мощность +0,5..+5 dBm
– Ширина спектральной линии 1 нм (-20 дБ)
– Приемник:
APD/TIA CW Mode цифровой приемник, длина волны 1490 нм
– Скорость передачи данных: 2488 Мбит/с
-10
– Чувствительность приемника -28 дБм, BER≤1.0x10
– Оптическая перезагрузка приемника -4 дБм
Приемник CaTV
– CATV видео-приемник, длина волны 1550 нм
– Входная оптическая мощность: -8..+2 дБм
– Отношение сигнала несущей к уровню шума (CNR): 46 дБ
– Ширина полосы радиочастот: от 47 до 870 МГц
– ВЧ-выход: 17 дБмВ для каждого канала, с 4 дБ при
положительном угле наклона антенны
– Выходное радиочастотное сопротивление: 75 Ом
Параметры интерфейсов LAN
– 1 порт Ethernet 10/100/1000BASE-T (RJ-45) (NTU-1C)
– 1 порт Ethernet 10/100/1000BASE-T (RJ-45) (NTU-2VC)
– 1 порт Ethernet 10/100BASE-T (RJ-45) (NTU-2VC)
– 1 порт Ethernet 10/100/1000BASE-T (RJ-45) (NTU-52VC)
– 1 порт Ethernet 10/100BASE-T (RJ-45) (NTU-52VC)
– 4 порта Ethernet 10/100/1000BASE-T (RJ-45)
(NTU-RG-1421GС-Wac)
Параметры интерфейсов FXS
– 1 порт FXS
– Поддержка протокола SIP
– Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
– Передача факса: G.711, T.38
– Сопротивление шлейфа до 2 кОм
– Прием набора импульсный/частотный (DTMF)
– Выдача Caller ID
Параметры беспроводного модуля
NTU-RG-1421GС-Wac
– Стандарты 802.11a/b/g/n/ac
– Частотный диапазон 2400 ~ 2483.5 МГц, 5150 ~ 5350 МГц,
5650 ~ 5850 МГц
– Одновременная работа в двух частотных диапазонах
(Simultaneous Dual Band)
– Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM
Рабочие каналы
– 802.11b/g/n: 1-13
– 802.11a/n/ac: 36-64, 132-165
Скорость беспроводного соединения¹
– 802.11b: 1; 2; 5,5 и 11 Мбит/с
– 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
– 802.11n:
– 300 Мбит/c (канал 20 МГц)
– 450 Мбит/c (канал 40 МГц)
– 802.11ac:
– 1300 Мбит/c (80 МГц)
2
Максимальная выходная мощность передатчика
– 802.11b (11 Мбит/с): 17 дБм
– 802.11g (54 Мбит/с): 15 дБм
– 802.11n (MCS7): 15 дБм
– 802.11ас (MCS0): 19 дБм
Параметры интерфейса USB
NTU-RG-1421GС-Wac
– 1 порт USB 2.0 — для подключения USB-устройств
¹ Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная пропускная способность будет другой.
Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные
сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.
²Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в вашей стране.
Абонентские терминалы ONT NTU-1C, NTU-2VС, NTU-52VC, NTU-RG-1421GC-Wac,
Техническое описание
Физические характеристики и условия окружающей среды
– Габариты (Ш × В × Г) — 160 × 40 × 124 мм, настольное
исполнение (NTU-1C, NTU-2VC, NTU-52VC)
– Габариты (Ш × В × Г) — 220 × 50 × 120 мм, настольное
исполнение (NTU-RG-1421GС-Wac)
– Питание — внешний адаптер питания
постоянного тока 12 B/2 А
– Потребляемая мощность:
– не более 5 Вт (NTU-1C)
– не более 6 Вт (NTU-2VC)
– не более 10 Вт (NTU-52VC)
– не более 15 Вт (NTU-RG-1421GС-Wac)
– Рабочий диапазон температур от +5 до +40 С°
– Относительная влажность до 80 %
Функциональные характеристики
– Поддержка TR-069
– Работа в режиме «моста» или «маршрутизатора», в т. ч.
виртуального
– Поддержка PPPoE (auto, PAP-, MSCHAP- и CHAP-авторизация)
– Поддержка IPoE (DHCP-client и static)
– DHCP-сервер на стороне LAN
Функциональные возможности (продолжение)
– Передача Multicast-трафика по Wi-Fi
– Поддержка DNS (Domain Name System)
– Поддержка DynDNS (Dynamic DNS)
– Поддержка UPNP (Universal Plug and Play)
– Поддержка NAT (Network Address Translation)
– Поддержка NTP (Network Time Protocol)
– Поддержка механизмов качества обслуживания QoS
– Поддержка IGMP Snooping
– Поддержка IGMP Proxy
– Поддержка UPNP, SMB, FTP-alg, Print Server
– VLAN в соответствие с IEEE 802.1Q
Поддержка функций безопасности
– Ограничение скорости на портах
– FEC-кодирование
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу OMCI
– Удаленное управление по протоколу TR-069
– Локальное управление web/CLI
– Обновление программного обеспечения: OMCI, TR-069,
HTTP, TFTP
Комплексные решения для построения сетей
Схема применения
FXS
100M+1GE
ПК
IP-сеть
NTU-52VС
Сплиттер
OLT
Телефонный
аппарат
coax
Телевизор
Wi-Fi IEEE 802.11
1GE
FXS
coax
ПК
NTU-RG
USB flash,
HDD
Телефонный
аппарат
2.4 ГГц
5 ГГц
Телевизор
USB 2.0
1GE
ПК
NTU-1С
coax
Телевизор
www.eltex-co.ru
3
Абонентские терминалы ONT NTU-1C, NTU-2VС, NTU-52VC, NTU-RG-1421GC-Wac,
Техническое описание
www.eltex-co.ru
4
Функциональные возможности (продолжение)
Комплексные решения для построения сетей
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и
производитель коммуникационного оборудования с 30-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика — приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
О компании Eltex
Наименование
Описание
NTU-1C
ONT NTU-1C, 1 порт LAN 10/100/1000BASE-T, 1 GPON, 1 RF× ×
NTU-2VC
ONT NTU-2VC, 1 порт LAN 10/100/1000BASE-T, 1 порт LAN 10/100BASE-T, 1 GPON, 1 FXS, 1 RF× × ×
NTU-52VC
ONT NTU-52VC, 1 порт LAN 10/100/1000BASE-T, 1 порт LAN 10/100BASE-T, 1 GPON, 1 FXS, 1 RF× × ×
NTU-RG-1421GC-Wac
ONT NTU-RG-1421GC-Wac, 4 порта LAN 10/100/1000BASE-T, 1 GPON, 1 USB, 1 FXS, 1 RF, Wi-Fi × × × ×
(802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц + 802.11ac, 3*3 – 1.3 Гбит/с – 5 ГГц)
Сопутствующие товары
ACS-CPE-512
Опция ACS-CPE-512 системы Eltex.ACS для автоконфигурирования Eltex CPE: 512 абонентских
устройств
ACS-CPE-1024
Опция ACS-CPE-1024 системы Eltex.ACS для автоконфигурирования Eltex CPE: 1024 абонентских
устройства
Информация для заказа
