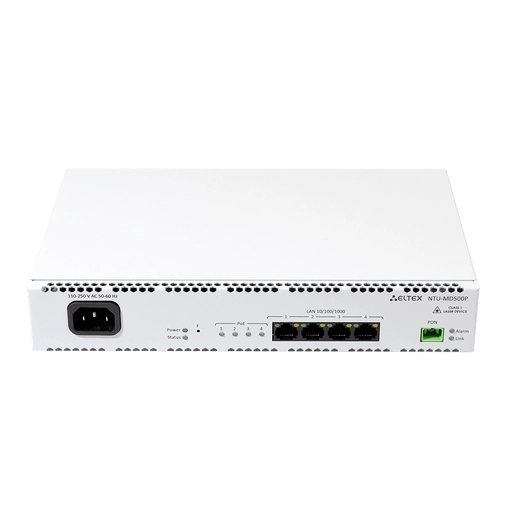

Eltex NTU-MD500P
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Краткое техническое описание (Datasheet)
— 1 порт GPON
— 4 порта с поддержкой стандарта IEEE 802.3at PoE+
— Пассивное охлаждение
— Металлический корпус 1U 19"

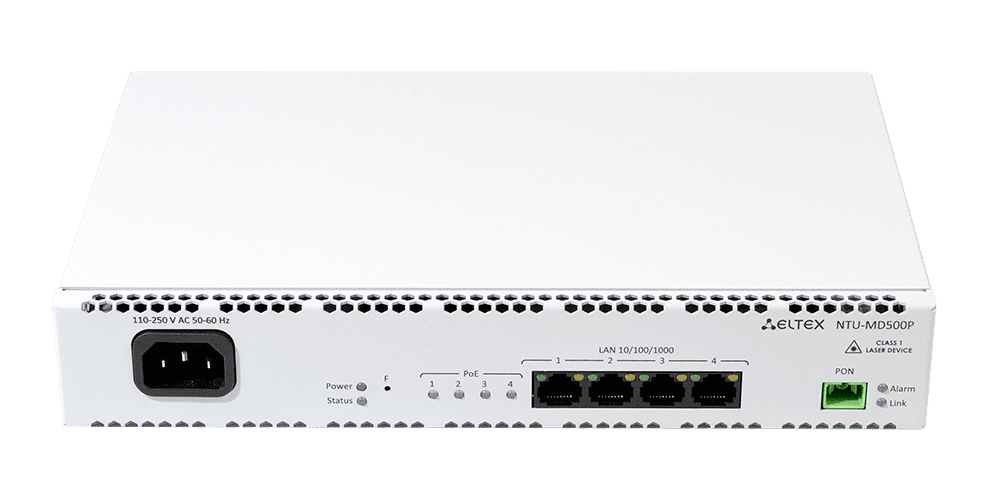

NTU-MD500P — оптические сетевые терминалы, кото-
рые имеют 4 порта 10/100/1000BASE-T с поддержкой
стандарта IEEE 802.3at PoE+.
Терминалы NTU-MD500P обеспечивают мощность до
30 Вт на портах 10/100/1000BASE-T с бюджетом мощ-
ности PoE 65 Вт.
www.eltex-co.ru
1
Техническое описание
Абонентские терминалы ONT NTU-MD500P GPON
Комплексные решения для построения сетей
Интерфейсы
GPON
1
10/100/1000BASE-T (RJ-45) PoE
4
Физические параметры и параметры окружающей среды
Питание
110–250 В АС, 50–60 Гц
Бюджет PoE
65 Вт
Габаритные размеры (Ш × В × Г)
267 × 44 × 178 исполнение 19'', типоразмер 1U
Потребляемая мощность
не более 80 Вт
Вентиляция
пассивное охлаждение
Масса
1,56 кг
Рабочая температура окружающей среды
от 0 °С до + 40 °С
Рабочая влажность
не более 80 %
Технические характеристики
Функциональные возможности
– Средняя выходная мощность +0,5..+5 dBm
– Ширина спектральной линии 1 нм (-20 дБ)
– Приемник:
– APD/TIA CW Mode цифровой приемник, длина волны
1490 нм
– Скорость передачи данных: 2488 Мбит/с
-10
– Чувствительность приемника -28 дБм, BER≤1.0x10
– Оптическая перезагрузка приемника -8 дБм
Параметры интерфейса PON
– 1 порт GPON
– Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+,
SFF-8472
– Тип разъема — SC/APC
– Среда передачи — оптоволоконный кабель SMF — 9/125,
G.652
– Максимальная дальность — 20 км
– Передатчик:
– POC-лазер (DFB), импульсный режим генерации, длины
волны 1310 нм
– Скорость передачи данных: 1244 Мбит/с
– Управление и мониторинг PoE через OMCI:
– ONU-G::PSE overload red
– ONU-G::PSE overload yellow
– Physical path termination point Ethernet UNI::Power control
– Power over Ethernet control::Operational state
– Power over Ethernet control::Power detection status
– Power over Ethernet control::Power classification status
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу OMCI
– Удаленное управление по протоколу TR-069
– Локальное управление Web/CLI
– Power over Ethernet control::Current Power Consumption
– Power over Ethernet control::AVC
– Power over Ethernet control::Power priority
– Групповое управление и мониторинг через SNMP-agent OLT,
CLI OLT
– Обновление программного обеспечения: OMCI, TR-069, HTTP,
TFTP
Поддержка технологии PoE позволяет подать электро-
питание от NTU-MD500P по кабелю UTP к IP-телефонам,
беспроводным точкам доступа, IP-камерам и другим
устройствам с поддержкой технологии PoE.
www.eltex-co.ru
2
Техническое описание
Абонентские терминалы ONT NTU-MD500P GPON
Комплексные решения для построения сетей
Информация для заказа
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и
производитель коммуникационного оборудования с 30-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика — приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
О компании ELTEX
Наименование
Описание
NTU-MD500P
NTU-MD500P, 4 порта LAN 10/100/1000BASE-T, 1xGPON
IP-сеть
NTU-MD500P
Сплиттер
OLT
Схема применения
Точка доступа Wi-Fi IP-камера IP-телефон
PoE
PoE
PoE
Функциональные возможности (продолжение)
– Поддержка UPNP (Universal Plug and Play)
– IEEE 802.1P
– IEEE 802.3af
– IEEE 802.3at
– Поддержка IGMP Proxy
– VLAN в соответствие с IEEE 802.1Q
Поддержка стандартов
– Поддержка NAT (Network Address Translation)
– Поддержка NTP (Network Time Protocol)
– Поддержка механизмов качества обслуживания QoS
– Поддержка IGMP Snooping
– ITU-T G.984.x
– GPON – ITU-T G.988 OMCI specification
– IEEE 802.1D
– IEEE 802.1Q
– Поддержка IPoE (DHCP-client и static)
– Поддержка VPN в режиме L2TP
– Поддержка L2TP over IPSec
– Поддержка IPSec (trasport mode)
– DHCP-сервер на стороне LAN
– Поддержка DNS (Domain Name System)
– Поддержка DynDNS (Dynamic DNS)
Функциональные характеристики
– Поддержка TR-069
– Работа в режиме «моста» или «маршрутизатора», в т.ч.
виртуального
– Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
PoE
– Поддержка стандарта IEEE 802.3af PoE (до 15,4 Вт/порт) и IEEE
802.3at PoE+ (до 30 Вт/порт)¹ на портах
– Бюджет мощности PoE — 65 Вт
¹Энергопотребление каждого порта измеряется и рассчитывается в режиме реального времени. Суммарное энергопотребление для всех портов сравнивается с
бюджетом мощности (65 Вт). Когда потребляемая мощность достигает предела бюджета мощности, порты с низким приоритетом отключаются.
