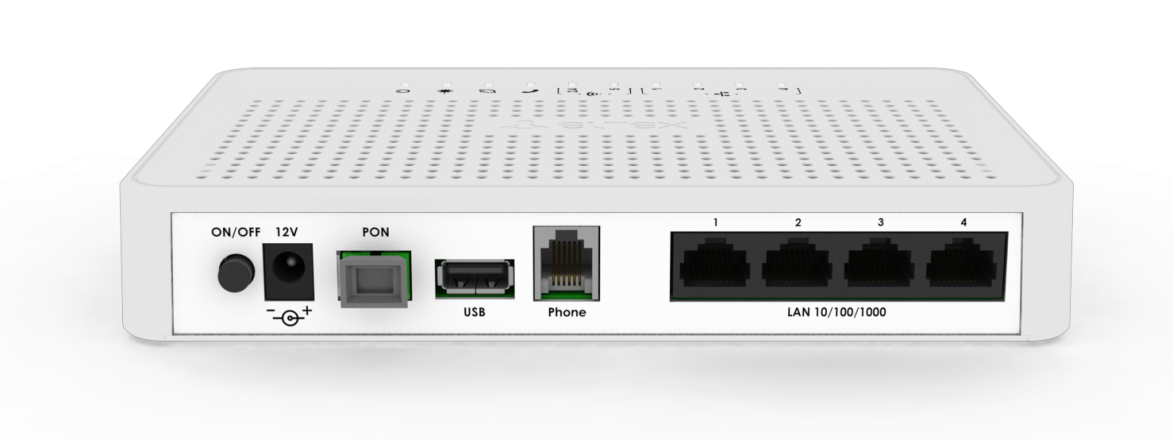

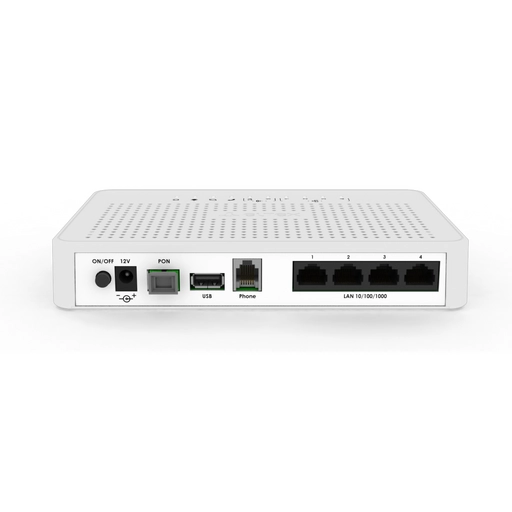

Eltex NTU-RG-5421G-Wac
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Краткое техническое описание (Datasheet)
— 1 порт GPON
— Гигабитный роутер
— Порт FXS для подключения аналогового
телефона
— Порт USB 2.0 для подключения сетевого
накопителя
1
— Порт RF для предоставления услуги CaTV
— Wi-Fi 802.11a/b/g/n/ac
— Поддержка EasyMesh
ONT серии NTU — высокопроизводительные многофунцио-
нальные абонентские терминалы, предназначенные для досту-
па к современным услугам телефонии, IPTV, OTT и высокоскоро-
стному Интернету. Кроме того, абонентские терминалы серии
NTU-RG дают возможность операторам предоставлять пользо-
вателям широкий набор услуг и возможностей для работы в ло-
кальной сети.
Технология PON
Технология PON — одно из самых современных и эффективных
решений задач «последней мили», позволяющее существенно
экономить на кабельной инфраструктуре и обеспечивающее
скорость передачи данных до 2,5 Гбит/с в направлении
downlink и 1,25 Гбит/с в направлении uplink. Использование
в сетях доступа решений на базе технологии PON дает возмож-
ность предоставлять конечному пользователю доступ к набору
услуг на базе протокола IP.
Универсальные устройства
Высокоскоростное соединение устройств в сети позволяют ор-
ганизовать встроенные гигабитные маршрутизаторы на 4 порта
10/100/1000BASE-T. Порт FXS позволяет пользоваться услугами
IP-телефонии. Порт USB может использоваться для подклю-
чения USB-устройств (USB Flash накопитель, внешний HDD).
Предоставляемые услуги
џвысокоскоростной доступ в интернет
џпотоковое видео/High Definition TV/IP TV, видео по
запросу (VoD), видеоконференция
џIP-телефония
џразвлекательные и обучающие программы «online»
¹ Для NTU-RG-5421GC-Wac.
NTU-RG-5421GC-Wac
NTU-RG-5421G-Wac
Варианты применения
џподключение к услугам широкополосного доступа абонентов
в многоквартирных домах, жилых комплексах, студенческих
городках и коттеджных поселках
џпостроение корпоративных сетей на крупных стратегических
предприятиях, в бизнес-центрах с повышенными требовани-
ями к безопасности и скорости передачи данных
Беспроводное подключение
Маршрутизаторы поддерживают стандарт 802.11ac, что обеспе-
чивает скорость передачи данных до 866 Мбит/c и позволяет
доставлять современные высокоскоростные сервисы клиентско-
му оборудованию по беспроводной сети. Два встроенных кон-
троллера Wi-Fi сети позволяют обеспечить работу устройства од-
новременно в двух частотных диапазонах — 2.4 ГГц и 5 ГГц.
Преимущества технологии EasyMesh
џсетевой интеллект: самоорганизующаяся и самооптимизиру-
ющаяся сеть собирает информацию и реагирует на сетевые
условия для обеспечения максимальной производитель-
ности
џэффективная балансировка нагрузки: позволяет устройствам
перемещаться к лучшему соединению и избегать помех
џмасштабируемость: позволяет добавлять точки доступа Wi-Fi
EasyMesh от нескольких вендоров
Конфигурация интерфейсов ONT NTU
WAN
LAN
FXS
RF
Wi-Fi
USB
NTU-RG-5421G-Wac
1 GPON ×
4 1G ×
1
–
802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц
802.11ac, 2*2 – 866 Гбит/с – 5 ГГц
1 USB 2.0×
NTU-RG-5421GC-Wac
1 GPON×
4 1G ×
1
1
802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц
802.11ac, 2*2 – 866 Мбит/с – 5 ГГц
1 USB 2.0×
Техническое описание
Абонентские терминалы ONT 4NTU-RG-5 21G-Wac, NTU-RG-5421GC-Wac
1eltex.ru
Функциональные возможности
Параметры интерфейса PON
– 1 порт GPON
– Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+,
SFF-8472
– Тип разъема — SC/APC
– Среда передачи — оптоволоконный кабель SMF - 9/125,
G.652
– Максимальная дальность — 20 км
– Передатчик:
POC-лазер (DFB), импульсный режим генерации, длины
волны 1310 нм
– Скорость передачи данных: 1244 Мбит/с
– Средняя выходная мощность +0,5..+5 dBm
– Ширина спектральной линии 1 нм (-20 дБ)
– Приемник:
APD/TIA CW Mode цифровой приемник, длина волны 1490 нм
– Скорость передачи данных: 2488 Мбит/с
-10
– Чувствительность приемника -28 дБм, BER≤1.0x10
– Оптическая перезагрузка приемника -8 дБм
1
Приемник CaTV
– CATV видео-приемник, длина волны 1550 нм
– Входная оптическая мощность: -8..+2 дБм
– Отношение сигнала несущей к уровню шума (CNR): 46 дБ
– Ширина полосы радиочастот: от 47 до 870 МГц
– ВЧ-выход: 17 дБмВ для каждого канала, с 4 дБ при
положительном угле наклона антенны
– Выходное радиочастотное сопротивление: 75 Ом
Параметры интерфейсов LAN
– 4 порта Ethernet 10/100/1000BASE-T (RJ-45)
Параметры интерфейсов FXS
– 1 порт FXS
– Поддержка протокола SIP
– Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
– Передача факса: G.711, T.38
– Сопротивление шлейфа до 2 кОм
– Прием набора импульсный/частотный (DTMF)
– Выдача Caller ID
Параметры беспроводного модуля
– Стандарты 802.11a/b/g/n/ac
– Частотный диапазон 2400 ~ 2483.5 МГц, 5150 ~ 5350 МГц,
5650 ~ 5850 МГц
– Поддержка EasyMesh
– Одновременная работа в двух частотных диапазонах
(Simultaneous Dual Band)
– Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM
Рабочие каналы
– 802.11b/g/n: 1-13
– 802.11a/n/ac: 36-64, 132-165
2
Скорость беспроводного соединения
– 802.11b: 1; 2; 5,5 и 11 Мбит/с
– 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
– 802.11n:
– 300 Мбит/c (канал 20 МГц)
– 802.11ac:
– 866 Мбит/c (80 МГц)
3
Максимальная выходная мощность передатчика
– 802.11b (11 Мбит/с): 17 дБм
– 802.11g (54 Мбит/с): 15 дБм
– 802.11n (MCS7): 15 дБм
– 802.11ас (MCS0): 19 дБм
Параметры интерфейса USB
– 1 порт USB 2.0 — для подключения USB-устройств
Поддержка стандартов
– ITU-T G.984.x — GPON
– ITU-T G.988 OMCI specification
– IEEE 802.1D
– IEEE 802.1Q
– IEEE 802.1P
Функциональные характеристики
– Поддержка TR-069
– Работа в режиме «моста» или «маршрутизатора», в т. ч.
виртуального
– Поддержка PPPoE (auto, PAP-, MSCHAP- и CHAP-авторизация)
– Поддержка IPoE (DHCP-client и static)
– DHCP-сервер на стороне LAN
– Передача Multicast-трафика по Wi-Fi
– Поддержка DNS (Domain Name System)
– Поддержка DynDNS (Dynamic DNS)
– Поддержка UPNP (Universal Plug and Play)
– Поддержка NAT (Network Address Translation)
– Поддержка NTP (Network Time Protocol)
– Поддержка механизмов качества обслуживания QoS
– Поддержка IGMP Snooping
– Поддержка IGMP Proxy
– Поддержка UPNP, SMB, FTP-alg, Print Server
– VLAN в соответствие с IEEE 802.1Q
– Поддержка VPN в режиме L2TP
– Поддержка L2TP over IPSec
Поддержка функций безопасности
– Ограничение скорости на портах
– FEC-кодирование
¹ Для NTU-RG-5421GC-Wac.
² Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная пропускная способность будет другой.
Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные
сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.
³ Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в вашей стране.
Техническое описание
Абонентские терминалы ONT 4NTU-RG-5 21G-Wac, NTU-RG-5421GC-Wac
2eltex.ru
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу OMCI
– Удаленное управление по протоколу TR-069
– Локальное управление web/CLI
– Обновление программного обеспечения: OMCI, TR-069, HTTP,
TFT
Физические характеристики и условия окружающей среды
– Габариты (Ш × В × Г) — 187 × 32 × 120 мм, настольное
исполнение (NTU-RG-5421G-Wac)
– Габариты (Ш × В × Г) — 234 × 34 × 133 мм, настольное
исполнение (NTU-RG-5421G-Wac rev.B)
– Габариты (Ш × В × Г) — 220 × 50 × 120 мм, настольное
исполнение (NTU-RG-5421GC-Wac)
Функциональные возможности (продолжение)
– Питание — внешний адаптер питания
постоянного тока 12 B/2 А
– Потребляемая мощность:
– не более 18 Вт
– Рабочий диапазон температур от +5 до +40 С°
– Относительная влажность до 80 %
– Масса:
– 0,35 кг (NTU-RG-5421G-Wac, NTU-RG-5421G-Wac rev.B)
– 0,45 кг (NTU-RG-5421GC-Wac)
Схема применения технологии EasyMesh совместно с RR-10
Wi-Fi IEEE 802.11
ПК
NTU-RG-5421G-Wac
NTU-RG-5421GC-Wac
2.4 ГГц, 5 ГГц
Ноутбук
Смартфон
Телевизор
Принтер
Планшетный ПК
Камера
RR-10
Wi-Fi IEEE 802.11
2.4 ГГц, 5 ГГц
IP-сеть
Сплиттер
OLT
Техническое описание
Абонентские терминалы ONT 4NTU-RG-5 21G-Wac, NTU-RG-5421GC-Wac
4eltex.ru
Функциональные возможности (продолжение)
Наименование
Описание
NTU-RG-5421G-Wac
ONT NTU-RG-5421G-Wac, 1 × GPON, 4 порта LAN 10/100/1000BASE-T, 1 USB, 1 FXS, × ×
Wi-Fi (802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц + 802.11ac, 2*2 – 866 Мбит/с – 5 ГГц)
NTU-RG-5421GC-Wac
ONT NTU-RG-5421GC-Wac, 1 GPON, 4 порта LAN 10/100/1000BASE-T, 1 USB, 1 FXS, 1 RF, Wi-Fi × × × ×
(802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц + 802.11ac, 2*2 – 866 Мбит/с – 5 ГГц)
Сопутствующие товары
ACS-CPE-512
Опция ACS-CPE-512 системы Eltex.ACS для автоконфигурирования Eltex CPE: 512 абонентских
устройств
ACS-CPE-1024
Опция ACS-CPE-1024 системы Eltex.ACS для автоконфигурирования Eltex CPE: 1024 абонентских
устройства
Информация для заказа
