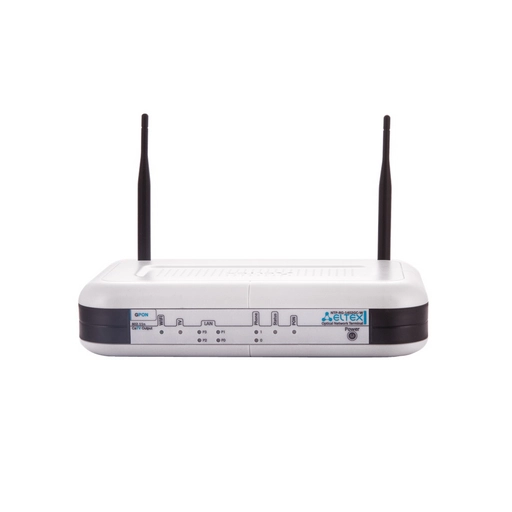

Eltex NTP-RG-1402GC-W

Eltex NTP-RG-1402GC-W
Сытый Александр
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
+7 (903) 599 20 48
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Душевная тех. поддержка

Краткое техническое описание (Datasheet)

ONT NTP — высокопроизводительные многофункцио-
нальные абонентские терминалы, предназначенные для
доступа к современным услугам телефонии и высокоско-
ростному интернету. Кроме того, абонентские терминалы
серии RG предоставляют пользователям услуг широкие
возможности для работы в локальной сети.
Технология PON
Технология — одно из самых современных и эффек-GPON
тивных решений задач “последней мили”, позволяющее
существенно экономить на кабельной инфраструктуре и
обеспечивающее скорость передачи данных до 2 5 Гбит/с ,
в направлении downlink и 1 25 Гбит/с в направлении ,
uplink. При использовании технологии GPON конечному
пользователю предоставляется возможность доступа к на-
бору услуг на базе протокола IP.
Универсальные устройства
Встроенный гигабитный маршрутизатор на 4 порта
10/100 1000 позволяет организовать высокоско-/ BASE-T
ростное соединение устройств в сети.
2 порта позволяют пользоваться услугами FXS IP-
телефонии. Устройства с встроенным триплексером име-
ют выход, к которому подключается телевизор для про-RF-
смотра аналогового или цифрового кабельного телевиде-
ния при условии предоставления услуги оператором . ( )
Порт USB может использоваться для подключения USB-
устройств (USB-флеш-накопитель, внешний HDD) или для
подключения принтера.
Предоставляемые услуги
– высокоскоростной доступ в интернет;
– потоковое видео/ High Definition TV/IP TV, видео по
запросу (VoD), видеоконференция;
– кабельное телевидение (CaTV)
– IP-телефония;
– развлекательные и обучающие программы “on-line”
Варианты применения
– подключение к услугам широкополосного доступа
абонентов в многоквартирных домах, жилых комплек-
сах, студенческих городках и коттеджных поселках;
– построение корпоративных сетей на крупных стратеги-
ческих предприятиях, в бизнес-центрах с повышенны-
ми требованиями к безопасности и скорости передачи
данных.
Беспроводное подключение
Абонентские устройства поддерживают подключение по
стандарту IEEE 802.11b/g/n на частоте 2,4 ГГц и 2,4/5 ГГц
(опционально).
– 1 порт GPON
– гигабитный роутер
– порты FXS для подключения телефонов
– порт USB 2.0 с функцией сетевого накопителя
– встроенный Triplexer для предоставления услуги
CaTV
– Wi-Fi 802.11n, до 300 Мбит/с
Комплексные решения для построения сетей
Абонентские терминалы ONT GPON NTP
Техническое описание
www.eltex.nsk.ru 1
Конфигурация интерфейсов ONT NTP
Комплексные решения для построения сетей
Абонентский терминал ONT GPON NTP
Техническое описание
1www.eltex-co.ru
USB
FXS
Наименование ONT
WAN
LAN
FXS
Wi-Fi
RF
USB
NTP-2
1xGPON
2x1G
—
—
—
—
NTP-2C
1xGPON
2x1G
—
—
1xRF
—
NTU-RG1402G-W
1xGPON
4x1G
2
—
2xUSB2.0
NTU-RG1402G-W
1xGPON
4x1G
2
1xRF
1xUSB2.0
Комплексные решения для построения сетей
www.eltex.nsk.ru 2
Параметры интерфейса PON
– 1 порт GPON
NTP-2
– Соответствие ITU-T G.984.2, FSAN Class A+
– Тип разъема — SC/APC
– Среда передачи - оптоволоконный кабель SMF- 9/125, G.652
– Коэффициент разветвления — до 1:64
– Максимальная дальность — 10 км
– Передатчик: 1310 nm
– Data Rate: 1244 Mb/s
– Avarage Launch Power: -2...+3 dBm
– Spectral Width (RMS): 3 nm
– Приемник: 1490 nm
– Data Rate: 2488 Mb/s
– Receiver Sensitivity: -23 dBm with BER better than or equal
-10
to 1.0x10
– Receiver Optical Overload: -3 dBm
NTP-2C
– Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class
B+, SFF-8472
– Тип разъема — SC/APC
– Среда передачи — оптоволоконный кабель SMF - 9/125,
G.652
– Коэффициент разветвления — до 1:64
– Максимальная дальность — 20 км
– Передатчик: 1310 nm DFB Upstream Burst Mode Transmitter
– Data Rate: 1244 Mb/s
– Average Launch Power +0,5..+5 dBm
– Spectral Line Width @ -20 dB 1 nm
– Приемник: 1490 nm APD/TIA Downstream CW Mode Digital
Receiver
– Data Rate: 2488 Mb/s
– Receiver Sensitivity -28 dBm With BER better than or equal
-10
to 1.0x10
– Receiver Optical Overload -4 dBm
– Приемник CaTV: 1550 nm Downstream Linear CATV Video
Receiver
– Optical Input Power: -8..+2 dBm
– Compound Second Order (CSO): -55 dB
– Compound Triple Beat (CTB): -55 dB
– Carrier to Noise Ratio (CNR): 46 dB
– RF Bandwidth: 47 to 870 MHZ
– RF Output: 17 dBmV / ch with 4 dB positive tilt
– RF Output Impedance: 75Ω
Параметры интерфейсов LAN
– 2 порта Ethernet 10/100/1000BASE-T(RJ-45)
Физические характеристики и условия окруж. среды
– Габариты (ШxГxВ) — 151x107x40 мм, настольное исполнение
– Напряжение питания адаптера — 220В/12В
– Потребляемая мощность NTP-2 — 12 Вт, NTP-2C — 12 Вт
0 0
– Рабочий диапазон температур от +5 до +40 С
– Относительная влажность до 80%
Абонентские терминалы ONT GPON
Техническое описание
Поддержка стандартов
– ITU-T G.988 omci specification
– ITU-T G.984.x - GPON
– IEEE 802.1D
– IEEE 802.1Q
– IEEE 802.1P
Функциональные характеристики
– Поддержка TR-069
– Работа в режиме «моста» или «маршрутизатора»
– Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
– Поддержка IPoE (DHCP-client и static)
– DHCP-сервер на стороне LAN
– Поддержка DNS (Domain Name System)
– Поддержка DynDNS (Dynamic DNS)
– Поддержка UPNP (Universal Plug and Play)
– Поддержка NAT (Network Address Translation)
– Поддержка NTP (Network Time Protocol)
– Поддержка механизмов качества обслуживания QoS
– Поддержка IGMP Snooping
– Поддержка IGMP Proxy
– VLAN в соответствие с IEEE802.1Q
Поддержка функций безопасности
– Ограничение скорости на портах
– FEC кодирование
Конфигурирование
– В соответствии с TR-142:
– Удаленное управление по протоколу OMCI
– Удаленное управление по протоколу TR-069
– Локальное управление WEB/CLI
– Обновление программного обеспечения: OMCI, TR-069, HTTP,
TFTP
Комплексные решения для построения сетей
Абонентский терминал ONT GPON
Техническое описание
2www.eltex-co.ru
Технические характеристики NTP-2(C)
Комплексные решения для построения сетей
www.eltex.nsk.ru 3
Абонентские терминалы ONT GPON
Техническое описание
Параметры интерфейсов FXS
Параметры интерфейса PON
– 1 порт GPON
Соответствие ITU-T G.984.2, FSAN Class A+
– Тип разъема — SC/APC
– Среда передачи — оптоволоконный кабель SMF- 9/125,
G.652
– Коэффициент разветвления — до 1:64
– Максимальная дальность — 10 км
– Передатчик: 1310 nm
– Data Rate: 1244 Mb/s
– Avarage Launch Power: -2...+3 dBm
– Spectral Width (RMS): 3 nm
– Приемник: 1490 nm
– Data Rate: 2488 Mb/s
– Receiver Sensitivity: -23 dBm with BER better than or equal to
-10
1.0x10
– Receiver Optical Overload: -3 dBm
Параметры интерфейсов LAN
– 4 порта Ethernet 10/100/1000BASE-T (RJ-45)
– 2 порта FXS
– Поддержка протокола SIP
– Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
– Передача факса: G.711, T.38
– Сопротивление шлейфа до 2 кОм
– Прием набора импульсный/частотный (DTMF)
– Выдача Caller ID
Параметры беспроводного интерфейса Wi-Fi
– Стандарты 802.11 b/g/n
– 64/128/152-битное WEP-шифрование данных, WEP, WPA,
WPA2
– Частотный диапазон 2400 ~ 2497 МГц
– Модуляция PSK/CCK, DBPSK, DQPSK, OFDM
Скорость передачи данных, Мбит/с
– 802.11b: 1, 2, 5.5 ,11, 6, 9, 12 , 18, 24, 36, 48, 54
– 802.11g (20 МГц BW): 130, 117, 104, 78, 52, 39, 26, 13
– 802.11n (40 МГц BW): 270, 243, 216, 162, 108, 81, 54, 27
Максимальная выходная мощность передатчика
– 802.11b: 17дБм +/-1.5дБм
– 802.11g: 15дБм +/-1.5дБм
– 802.11gn: 14,75дБм +/-1.5дБм
Параметры интерфейса USB
– 2 порта USB 2.0 — для подключения USB-устройств
Физические характеристики и условия окруж. среды
– Габариты (ШxГxВ) — 187x120x32 мм, настольное исполнение
– Напряжение питания адаптера — 220В/12В
– Потребляемая мощность — не более 16 Вт
0 0
– Рабочий диапазон температур от +5 до +40 С
– Относительная влажность до 80%
Поддержка стандартов
– ITU-T G.984.x - GPON
– ITU-T G.988 omci specification
– IEEE 802.1D
– IEEE 802.1Q
– IEEE 802.1P
Функциональные характеристики
– Поддержка TR-069
– Работа в режиме «моста» или «маршрутизатора», в т.ч.
виртуального
– Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
– Поддержка IPoE (DHCP-client и static)
– DHCP-сервер на стороне LAN
– Передача Multicast трафика по Wi-Fi
– Поддержка DNS (Domain Name System)
– Поддержка DynDNS (Dynamic DNS)
– Поддержка UPNP (Universal Plug and Play)
– Поддержка NAT (Network Address Translation)
– Поддержка NTP (Network Time Protocol)
– Поддержка механизмов качества обслуживания QoS
– Поддержка IGMP Snooping
– Поддержка IGMP Proxy
– VLAN в соответствие с IEEE 802.1Q
Поддержка функций безопасности
– Ограничение скорости на портах
– FEC кодирование
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу OMCI
– Удаленное управление по протоколу TR-069
– Локальное управление WEB/CLI
– Обновление программного обеспечения: OMCI, TR-069,
HTTP, TFTP
Комплексные решения для построения сетей
Абонентский терминал ONT GPON
Техническое описание
3www.eltex-co.ru
Технические характеристики NTP-RG-1402G-W
Комплексные решения для построения сетей
www.eltex.nsk.ru 4
– 1 порт USB 2.0 — для подключения USB-устройств
– 802.11gn: 14,75дБм +/-1.5дБм
– 802.11g: 15дБм +/-1.5дБм
– 802.11b: 17дБм +/-1.5дБм
– 802.11n (40 МГц BW): 270, 243, 216, 162, 108, 81, 54, 27
Максимальная выходная мощность передатчика
– 802.11g (20 МГц BW): 130, 117, 104, 78, 52, 39, 26, 13
– 802.11b: 1, 2, 5.5 ,11, 6, 9, 12 , 18, 24, 36, 48, 54
Скорость передачи данных, Мбит/с
– Модуляция PSK/CCK, DBPSK, DQPSK, OFDM
– Частотный диапазон 2400 ~ 2497 МГц
– 64/128/152-битное WEP-шифрование данных, WEP, WPA,
WPA2
Параметры беспроводного интерфейса Wi-Fi
– Стандарты 802.11 b/g/n
– Выдача Caller ID
– Прием набора импульсный/частотный (DTMF)
– Сопротивление шлейфа до 2 кОм
– Передача факса: G.711, T.38
– Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
– Поддержка протокола SIP
– 2 порта FXS
– 4 порта Ethernet 10/100/1000BASE-T (RJ-45)
– RF Output Impedance: 75Ω
– RF Output: 17 dBmV / ch with 4 dB positive tilt
– RF Bandwidth: 47 to 870 MHz
– Carrier to Noise Ratio (CNR): 46 dB
– Compound Triple Beat (CTB): -55 dB
– Compound Second Order (CSO): -55 dB
– Optical Input Power: -8..+2 dBm
– Приемник CaTV: 1550 nm Downstream Linear CATV Video
Receiver
– Receiver Optical Overload -4 dBm
– Receiver Sensitivity -28 dBm With BER better than or equal to
-10
1.0x10
– Data Rate: 2488 Mb/s
– Приемник: 1490 nm APD/TIA Downstream CW Mode Digital
Receiver
– Spectral Line Width @ -20 dB 1 nm
– Average Launch Power +0,5..+5 dBm
– Data Rate: 1244 Mb/s
– Передатчик: 1310 nm DFB Upstream Burst Mode Transmitter
– Максимальная дальность — 20 км
– Коэффициент разветвления — до 1:64
– Среда передачи — оптоволоконный кабель SMF - 9/125,
G.652
– Тип разъема — SC/APC
SFF-8472
– Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+,
– 1 порт GPON
Параметры интерфейса PON
Параметры интерфейсов LAN
Параметры интерфейса USB
Параметры интерфейсов FXS
Абонентские терминалы ONT GPON
Техническое описание
– ITU-T G.988 omci specification – IEEE 802.1P
Конфигурирование и мониторинг
Физические характеристики и условия окруж. среды
– Напряжение питания адаптера — 220В/12В
– Габариты (ШxГxВ) — 218x120x49 мм, настольное исполнение
– Относительная влажность до 80%
– ITU-T G.984.x - GPON – IEEE 802.1Q
0 0
– Рабочий диапазон температур от +5 до +40 С
– IEEE 802.1D
Поддержка стандартов
– В соответствии с TR-142:
– Потребляемая мощность — не более 24 Вт
– Обновление программного обеспечения: OMCI, TR-069,
HTTP, TFTP
– Локальное управление WEB/CLI
– Удаленное управление по протоколу TR-069
– Удаленное управление по протоколу OMCI
– FEC кодирование
– Ограничение скорости на портах
– VLAN в соответствие с IEEE 802.1Q
– Поддержка IGMP Proxy
– Поддержка IGMP Snooping
– Поддержка механизмов качества обслуживания QoS
– Поддержка NTP (Network Time Protocol)
– Поддержка NAT (Network Address Translation)
– Поддержка UPNP (Universal Plug and Play)
– Поддержка DynDNS (Dynamic DNS)
– Поддержка DNS (Domain Name System)
– Передача Multicast трафика по Wi-Fi
– DHCP-сервер на стороне LAN
– Поддержка IPoE (DHCP-client и static)
– Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
– Работа в режиме «моста» или «маршрутизатора», в т.ч.
виртуального
– Поддержка TR-069
Функциональные характеристики
Поддержка функций безопасности
Абонентский терминал ONT GPON
Техническое описание
Комплексные решения для построения сетей

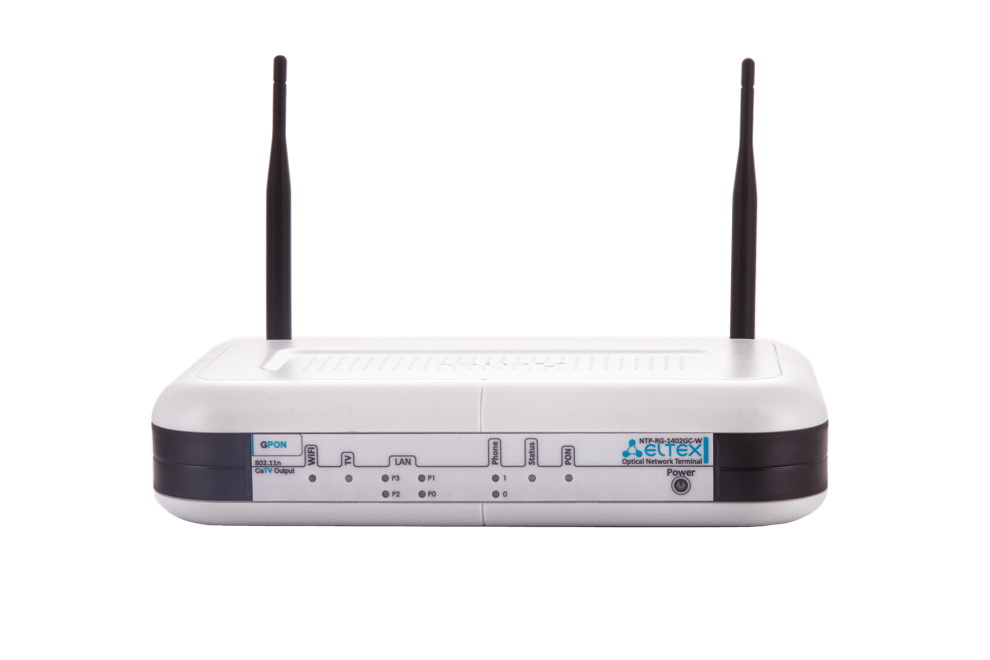

Технические характеристики NTP-RG-1402GC-W
4www.eltex-co.ru
Комплексные решения для построения сетей
www.eltex.nsk.ru 5
Абонентские терминалы ONT GPON
Техническое описание
О компании Eltex Сделать заказ
Предприятие “Элтекс” - ведущий российский разработчик и производитель
коммуникационного оборудования с 20-летней историей. Комплексность
решений и возможность их бесшовной интеграции в инфраструктуру Заказчика
- приоритетное направление развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.nsk.ru www.eltex.nsk.ru
1
coax
1
coax
Wi-Fi IEEE 802.11b/g/n
2х1G Eth
4G Eth
2xFXS
USB2.0
ПК ПК
1
Телевизор
1
Телевизор
IP сеть
NTP-RG
NTP-2
Сплиттер
OLT
USB flash, HDD
Телефонный
аппарат
1 Для моделей NTP-2C, NTP-RG-1402GC-W
Абонентский терминал ONT GPON
Техническое описание
Комплексные решения для построения сетей
Схема применения
5www.eltex-co.ru
Сделать заказ О компании Eltex
Предприятие “ЭЛТЕКС” — ведущий российский разработчик и
производитель коммуникационного оборудования с 26-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика — приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
Информация для заказа
Наименование
NTP-2
NTP-2C
NTP-RG-1402G-W
NTP-RG-1402GC-W
Сопутствующее программное обеспечение
ACS-CPE-512
ACS-CPE-1024
