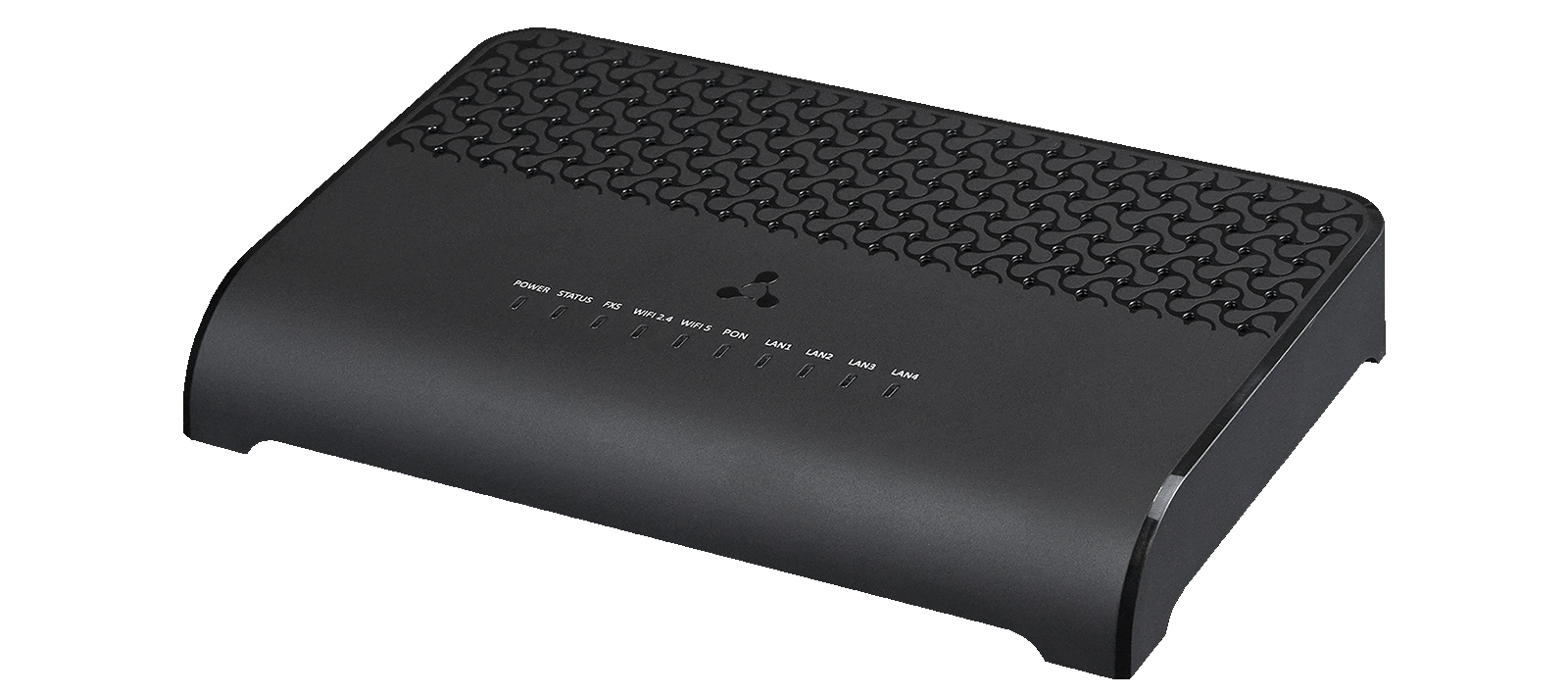

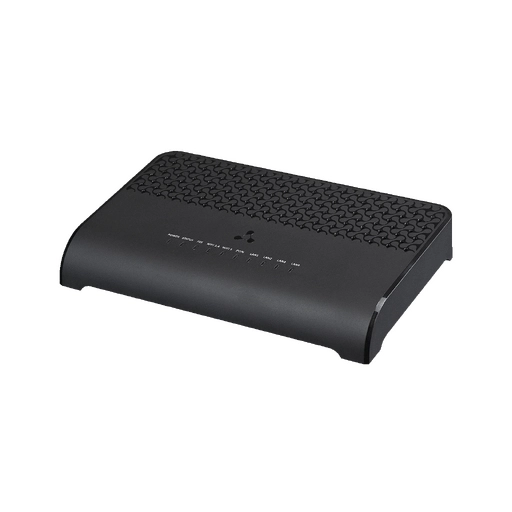

Eltex NTU-RG-5521G-Wax
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Краткое техническое описание (Datasheet)
— 1 порт GPON
— 4 порта LAN Gigabit Ethernet
1
— Порт FXS для подключения аналогового телефона
— Порт USB 3.0 для подключения сетевого
2
накопителя или принтера
— Двухдиапазонный Wi-Fi (802.11a/b/g/n/ac/ax)
— Технология EasyMesh
ONT серии NTU — высокопроизводительные многофунк-
циональные абонентские терминалы, предназначенные
для доступа к современным услугам IPTV, OTT и высо-
коскоростному Интернету. Кроме того, абонентские тер-
миналы серии NTU-RG дают возможность операторам
предоставлять пользователям широкий набор услуг и воз-
можностей для работы в локальной сети.
Технология PON
Технология PON — одно из самых современных и эф-
фективных решений задач «последней мили», позво-
ляющее существенно экономить на кабельной инфра-
структуре и обеспечивающее скорость передачи дан-
ных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с
в направлении uplink. Использование в сетях доступа
решений на базе технологии PON дает возможность
предоставлять конечному пользователю доступ к набо-
ру услуг на базе протокола IP.
Универсальные устройства
Встроенный гигабитный маршрутизатор на 4 порта
10/100/1000BASE-T позволяет организовать высокоско-
2
ростное соединение устройств в сети. Порт USB может
использоваться для подключения USB-устройств (USB-
флеш-накопитель, внешний HDD, принтер).
Предоставляемые услуги
џвысокоскоростной доступ в интернет
џпотоковое видео/High Definition TV/IP TV, видео
по запросу (VoD), видеоконференция
џ1
IP-телефония
џразвлекательные и обучающие программы «online»
Варианты применения
џподключение к услугам широкополосного доступа
абонентов в многоквартирных домах, жилых комп-
лексах, студенческих городках и коттеджных поселках
џпостроение корпоративных сетей на крупных страте-
гических предприятиях, в бизнес-центрах с повы-
шенными требованиями к безопасности и скорости
передачи данных
Преимущества технологии EasyMesh
–Сетевой интеллект: самоорганизующаяся и самооп-
тимизирующаяся сеть собирает информацию и реа-
гирует на сетевые условия для обеспечения макси-
мальной производительности
–Эффективная балансировка нагрузки: позволяет ус-
тройствам перемещаться к лучшему соединению и
избегать помех
–Масштабируемость: позволяет добавлять точки дос-
тупа Wi-Fi EasyMesh от нескольких вендоров
Беспроводное подключение
NTU-RG-5520G-Wax и NTU-RG-5521G-Wax, поддер-
живают стандарт 802.11ax, что обеспечивает скорость пе-
редачи данных до 3000 Мбит/c и позволяет доставлять
современные высокоскоростные сервисы клиентскому
оборудованию по беспроводной сети. Два встроенных
контроллера Wi-Fi сети позволяют обеспечить работу
устройства одновременно в двух частотных диапазонах —
2.4 ГГц и 5 ГГц.
1 Только для NTU-RG-5521G-Wax
2 Только для NTU-RG-5520G-Wax, NTU-RG-5521G-Wax
Техническое описание
Абонентские терминалы ONT NTU-RG-5520G-Wax, NTU-RG-5521G-Wax
NTU-RG-5520G-Wax/NTU-RG-5521G-Wax
NTU-RG-5520G-Wax rev.B
1eltex.ru
Параметры интерфейса PON
– 1 порт GPON
– Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+,
SFF-8472
– Тип разъема — SC/APC
– Среда передачи — оптоволоконный кабель SMF — 9/125,
G.652
– Максимальная дальность — 20 км
– Передатчик:
POC-лазер (DFB), импульсный режим генерации, длины
волны 1310 нм
– Скорость передачи данных: 1244 Мбит/с
– Средняя выходная мощность +0,5..+5 дБм
– Ширина спектральной линии 1 нм (-20 дБ)
– Приемник:
APD/TIA CW Mode цифровой приемник, длина волны 1490 нм
– Скорость передачи данных: 2488 Мбит/с
-10
– Чувствительность приемника -28 дБм, BER≤1.0x10
– Оптическая перегрузка приемника -8 дБм
Параметры интерфейсов LAN
– 4 порта Ethernet 10/100/1000BASE-T (RJ-45)
1
Параметры интерфейсов FXS
– 1 порт FXS
– Поддержка протокола SIP
– Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
– Передача факса: G.711, T.38
– Сопротивление шлейфа до 2 кОм
– Прием набора импульсный/частотный (DTMF)
– Выдача Caller ID
Параметры беспроводного модуля
– Стандарты 802.11a/b/g/n/ac/ax
– Частотный диапазон 2400 ~ 2483.5 МГц, 5150 ~ 5350 МГц,
2
5650 ~ 5850 МГц
– Поддержка EasyMesh
– Одновременная работа в двух частотных диапазонах
(Simultaneous Dual Band)
– Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM,
1024 QAM
Рабочие каналы
– 802.11b/g/n/ax: 1-13
– 802.11a/n/ac/ax: 36-64, 132-165
3
Скорость беспроводного соединения
– 802.11b: 1; 2; 5,5 и 11 Мбит/с
– 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
– 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
– 802.11n: 300 Мбит/c (канал 20 МГц)
– 802.11ac: 866 Мбит/с (канал 80 МГц)
– 802.11ax: 2402 Мбит/c (канал 160 МГц)
2
Максимальная выходная мощность передатчика
– 802.11b (11 Мбит/с): 21 дБм
– 802.11а (54 Мбит/с): 18 дБм
– 802.11g (54 Мбит/с): 18 дБм
– 802.11n (MCS7): 18 дБм
– 802.11ac (MCS9): 17 дБМ
– 802.11аx (MCS0): 20 дБм
– 802.11аx (MCS11): 16 дБм
4
Параметры интерфейса USB
– 1 порт USB 3.0
Физические характеристики и условия окружающей среды
– Габариты (Ш × В × Г):
– 230 × 37 × 140 мм, настольное исполнение, возможность
крепления на стену (NTU-RG-5520G-Wax, NTU-RG-5521G-
Wax)
– 225 × 42 × 150 мм, настольное исполнение, возможность
крепления на стену (NTU-RG-5520G-Wax rev.B)
– Питание:
– внешний адаптер питания постоянного тока 12 B/2 А (NTU-
RG-5520G-Wax, NTU-RG-5521G-Wax)
– внешний адаптер питания постоянного тока 12 B/1,5 А
(NTU-RG-5520G-Wax rev.B)
– Потребляемая мощность не более 18 Вт
– Рабочий диапазон температур от +5 до +40 С°
– Масса:
– 0,383 кг (NTU-RG-5520G-Wax, NTU-RG-5521G-Wax)
– 0,408 кг (NTU-RG-5520G-Wax rev.B)
– Относительная влажность до 80 %
Функциональные возможности
1 Только для 521NTU-RG-5 G-Wax
2 Частотные диапазоны, количество каналов и максимальное значение мощности передатчика будут изменяться в соответствии с правилами радиочастотного регу-
лирования в вашей стране
3 Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/аx. Реальная пропускная способность будет другой.
Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные
сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети
4 Только для 521NTU-RG-5520G-Wax, NTU-RG-5 G-Wax
Техническое описание
Абонентские терминалы ONT NTU-RG-5520G-Wax, NTU-RG-5521G-Wax
WAN
LAN
FXS
Wi-Fi
USB
NTU-RG-5520G-Wax
1 × GPON
4 × 1G
—
802.11ax, 2*2 – 574 Мбит/с – 2.4 ГГц
802.11.ax, 2*2 – 2402 Мбит/с – 5 ГГц
1 × USB 3.0
NTU-RG-5520G-Wax
rev.B
1 × GPON
4 × 1G
—
802.11ax, 2*2 – 574 Мбит/с – 2.4 ГГц
802.11.ax, 2*2 – 2402 Мбит/с – 5 ГГц
—
NTU-RG-5521G-Wax
1 × GPON
4 × 1G
1
802.11ax, 2*2 – 574 Мбит/с – 2.4 ГГц
802.11.ax, 2*2 – 2402 Мбит/с – 5 ГГц
1 × USB 3.0
Конфигурация интерфейсов
2eltex.ru
Схема применения
Функциональные возможности (продолжение)
ПК USB flash, HDD
Wi-Fi IEEE 802.11
1GE
USB 3.0
IP-сеть
NTU-RG-5520G-Wax/NTU-RG-5521G-Wax
Сплиттер
OLT
2.4 ГГц 5 ГГц
Функциональные характеристики
– Поддержка TR-069
– Работа в режиме «моста» или «маршрутизатора», в т. ч.
виртуального
– Поддержка PPPoE (auto, PAP-, MSCHAP- и CHAP-авторизация)
– Поддержка IPoE (DHCP-client и static)
– DHCP-сервер на стороне LAN
– Передача Multicast-трафика по Wi-Fi
– Поддержка DNS (Domain Name System)
– Поддержка DynDNS (Dynamic DNS)
– Поддержка UPnP (Universal Plug and Play)
– Поддержка NAT (Network Address Translation)
– Поддержка NTP (Network Time Protocol)
– Поддержка механизмов качества обслуживания QoS
– Поддержка IGMP Snooping
– Поддержка IGMP Proxy
– Поддержка UPnP, SMB, FTP/FTP-alg
– VLAN в соответствии с IEEE 802.1Q
– Поддержка VPN в режиме L2TP
– Поддержка L2TP over IPSec
Поддержка функций безопасности
– Ограничение скорости на портах
– FEC-кодирование
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу OMCI
– Удаленное управление по протоколу TR-069
– Локальное управление web
– Обновление программного обеспечения: OMCI, TR-069, HTTP,
TFTP
Поддержка стандартов
– ITU-T G.984.x — GPON
– ITU-T G.988 OMCI specification
– IEEE 802.1D
– IEEE 802.1Q
– IEEE 802.1P
Техническое описание
Абонентские терминалы ONT NTU-RG-5520G-Wax, NTU-RG-5521G-Wax
3eltex.ru
Схема применения технологии EasyMesh
Wi-Fi IEEE 802.11
ПК
NTU-RG-5520G-Wax/
NTU-RG-5521G-Wax
2.4 ГГц, 5 ГГц
Ноутбук
Смартфон
Телевизор
Принтер
Планшетный ПК
Камера
RR-11
Wi-Fi IEEE 802.11
2.4 ГГц, 5 ГГц
IP-сеть
Сплиттер
OLT
Техническое описание
Абонентские терминалы ONT NTU-RG-5520G-Wax, NTU-RG-5521G-Wax
4eltex.ru
Наименование
Описание
NTU-RG-5520G-Wax
ONT NTU-RG-5520G-Wax, 1 порт GPON, 4 порта LAN 10/100/1000BASE-T, 1 x USB 3.0,
Wi-Fi (802.11ax, 2*2 — 574 Мбит/с — 2.4 ГГц + 802.11ax, 2*2 — 2402 Мбит/с — 5 ГГц)
NTU-RG-5520G-Wax rev.B
ONT NTU-RG-5520G-Wax rev.B, 1 порт GPON, 4 порта LAN 10/100/1000BASE-T,
Wi-Fi (802.11ax, 2*2 — 574 Мбит/с — 2.4 ГГц + 802.11ax, 2*2 — 2402 Мбит/с — 5 ГГц)
NTU-RG-5521G-Wax
ONT NTU-RG-5521G-Wax, 1 порт GPON, 4 порта LAN 10/100/1000BASE-T, 1 x USB 3.0, 1 порт FXS,
Wi-Fi (802.11ax, 2*2 — 574 Мбит/с — 2.4 ГГц + 802.11ax, 2*2 — 2402 Мбит/с — 5 ГГц)
Сопутствующие товары
RR-11
Репитер беспроводного сигнала
Сопутствующее программное обеспечение
ACS-CPE-512
Опция ACS-CPE-512 системы Eltex.ACS для автоконфигурирования Eltex CPE: 512 абонентских устройств
ACS-CPE-1024
Опция ACS-CPE-1024 системы Eltex.ACS для автоконфигурирования Eltex CPE: 1024 абонентских устройства
Информация для заказа
Техническое описание
Абонентские терминалы ONT NTU-RG-5520G-Wax, NTU-RG-5521G-Wax
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
5eltex.ru
eltex@eltex.ru eltex.ru
