Краткое техническое описание (Datasheet)
— 1 порт GPON
— Гигабитный роутер
— Wi-Fi 802.11 b/g/n
WAN
LAN
Wi-Fi
NTU-52W
1xGPON
1x100M + 1x1G
802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц
Конфигурация интерфейсов NTU-52W

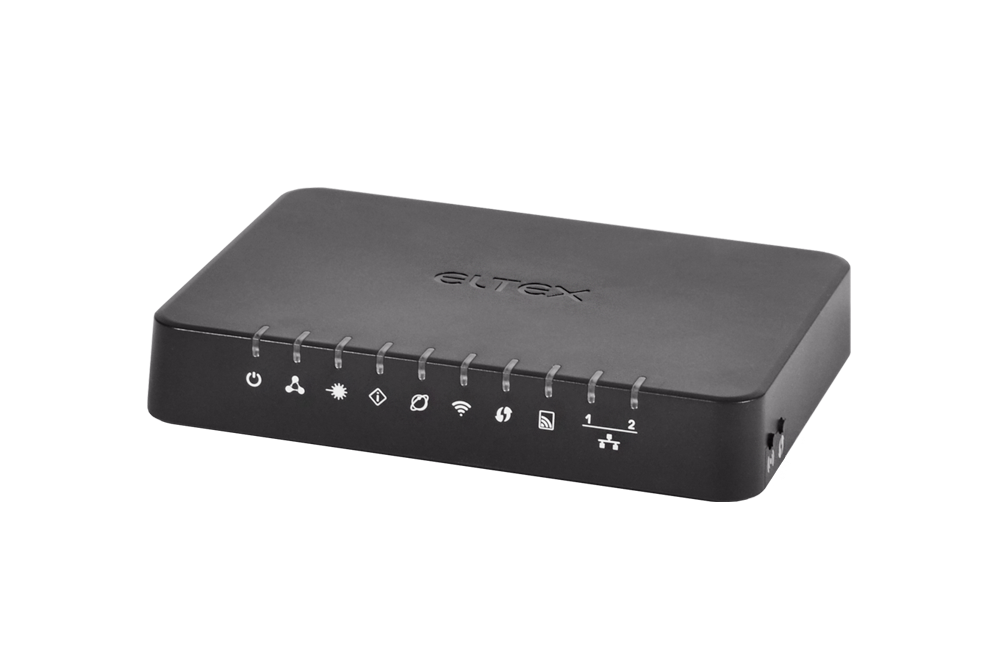

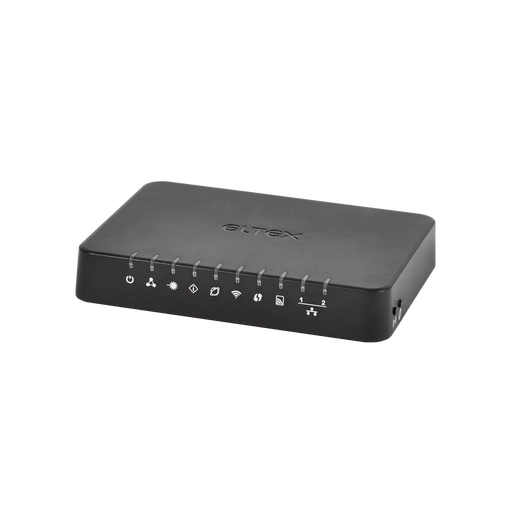

NTU-52W — высокопроизводительный многофункциональный абонентский терминал, предназначенный для
доступа к IPTV, OTT и высокоскоростному Интернету. Кроме того, терминал дает операторам возможность пре-
доставлять пользователям широкий набор услуг для работы в локальной сети.
Технология PON
Технология PON — одно из самых современных и эффективных решений задач «последней мили», позволяющее
существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с
в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе
технологии PON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе
протокола IP.
Предоставляемые услуги
џВысокоскоростной доступ в Интернет
џПотоковое видео/High Definition TV/IPTV, видео по запросу (VoD), видеоконференция
џРазвлекательные и обучающие программы «online»
Варианты применения
џПодключение абонентов к услугам широкополосного доступа в многоквартирных домах, жилых комплексах,
студенческих городках и коттеджных поселках
џПостроение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными
требованиями к безопасности и скорости передачи данных
Беспроводное подключение
Абонентский терминал NTU-52W позволяет подключать клиентов Wi-Fi по стандарту IEEE 802.11 b/g/n.
Функциональные возможности
Параметры интерфейса PON
–1 порт GPON
–Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class
B+, SFF-8472
–Тип разъема — SC/APC
–Среда передачи — оптоволоконный кабель SMF — 9/125,
G.652
–Максимальная дальность — 20 км
– Передатчик:
POC-лазер (DFB), импульсный режим генерации, длина
волны 1310 нм
– Скорость передачи данных: 1244 Мбит/с
–Средняя выходная мощность +0,5..+5 дБм
–Ширина спектральной линии 1 нм (-20 дБ)
– Приемник:
APD/TIA CW Mode цифровой приемник, длина волны 1490 нм
–Скорость передачи данных: 2488 Мбит/с
-10
–Чувствительность приемника -28 дБм, BER≤1.0x10
– Оптическая перегрузка приемника -8 дБм
Параметры интерфейса LAN
–1 порт Ethernet 10/100/1000BASE-T (RJ-45)
–1 порт Ethernet 10/100BASE-T (RJ-45)
Техническое описание
Абонентские терминалы NTU-52W
eltex.ru
1
Функциональные возможности (продолжение)
Параметры беспроводного модуля
– Стандарты: 802.11 b/g/n
– Схема MIMO: 2x2
– Диапазон частот: 2400 ~ 2483,5 МГц
– Безопасность беспроводного соединения: WEP;
WPA/WPA2/WPA3
Скорость беспроводного соединения¹
– 802.11b: 1, 2, 5.5 и 11 Мбит/с
– 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
– 802.11n: от 6,5 до 300 Мбит/с (от MCS0 до MCS15)
2
Максимальная выходная мощность передатчика
– 802.11b (11 Mbps): 18 дБм
– 802.11g (54 Mbps): 16 дБм
– 802.11n (MCS7): 16 дБм
– 802.11n (MCS0): 18 дБм
Схемы модуляции
– IEEE 802.11b: DQPSK, DBPSK, CCK
– IEEE 802.11g: BPSK, QPSK, 16QAM, 64QAM, OFDM
– IEEE 802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM
Физические характеристики и условия окружающей среды
– Питание: внешний адаптер питания постоянного тока 12 B,
0,5 А
– Потребляемая мощность: не более 6 Вт
0
– Рабочий диапазон температур: от +5 до +40 С
– Относительная влажность: до 80 %
– Габариты (Ш × В × Г): 147 × 24 × 110 мм, настольное
исполнение, возможность крепления на стену
– Масса: 0,25 кг
Поддержка стандартов
– ITU-T G.984.x – GPON
– ITU-T G.988 OMCI specification
– IEEE 802.1D
– IEEE 802.1Q
– IEEE 802.1P
Функциональные характеристики
– Поддержка TR-069
– Работа в режиме «моста» или «маршрутизатора», в т. ч.
виртуального
– Поддержка PPPoE (auto-, PAP-, MSCHAP- и CHAP- авторизация)
– Поддержка IPoE (DHCP-client и static)
– DHCP-сервер на стороне LAN
– Передача Multicast-трафика по Wi-Fi
– Поддержка DNS (Domain Name System)
– Поддержка DynDNS (Dynamic DNS)
– Поддержка UPnP (Universal Plug and Play)
– Поддержка NAT (Network Address Translation)
– Поддержка NTP (Network Time Protocol)
– Поддержка механизмов качества обслуживания QoS
– Поддержка IGMP Snooping
– Поддержка IGMP Proxy
– Поддержка Firewall
– VLAN в соответствии с IEEE 802.1Q
Поддержка функций безопасности
– Ограничение скорости на портах
– FEC-кодирование
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу OMCI
– Удаленное управление по протоколу TR-069
– Локальное управление WEB/CLI
– Обновление программного обеспечения: OMCI, TR-069, HTTP,
TFTP
1 Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная пропускная
способность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные
материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды
могут также влиять на радиус действия сети.
2 Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в вашей
стране.
Техническое описание
Абонентские терминалы NTU-52W
eltex.ru
2
Наименование
Описание
NTU-52W
Абонентский терминал NTU-52W, 1 порт GPON, 1 порт LAN 10/100BASE-T, 1 порт LAN 10/100/1000BASE-T,
802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц
Сопутствующее программное обеспечение
ACS-CPE-512
Опция ACS-CPE-512 системы ELTEX.ACS для автоконфигурирования ELTEX CPE: 512 абонентских устройств
ACS-CPE-1024
Опция ACS-CPE-1024 системы ELTEX.ACS для автоконфигурирования ELTEX CPE: 1024 абонентских
устройствa
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и
производитель коммуникационного оборудования с 30-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика — приоритетное направ-
ление развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
Схема применения
Wi-Fi IEEE 802.11
ПК
IP-сеть
NTU-52W
Сплиттер
OLT
2.4 ГГц
1x100M+1x1G
Информация для заказа
Техническое описание
Абонентские терминалы NTU-52W
eltex.ru
3
