Краткое техническое описание (Datasheet)

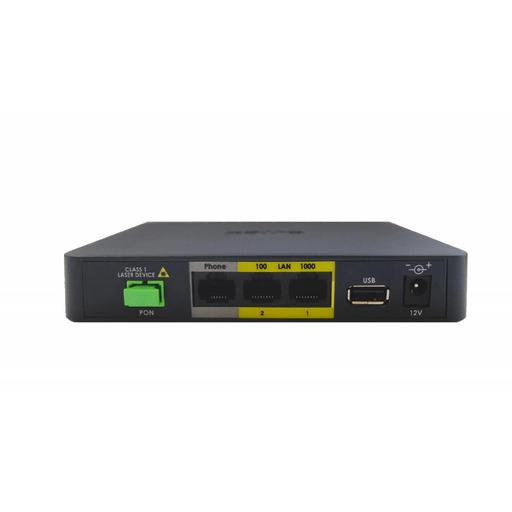

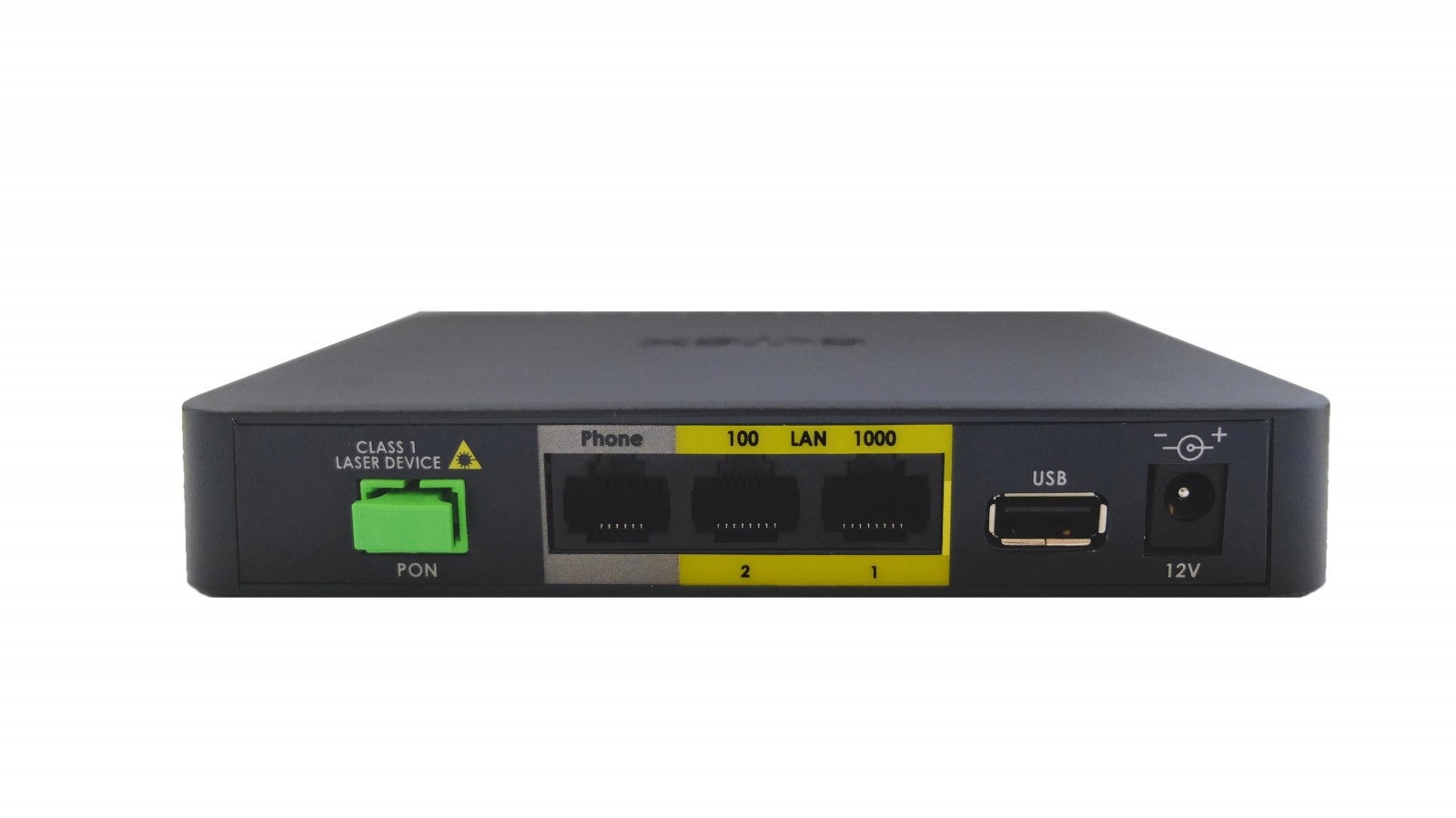

— 1 порт GPON
— Гигабитный роутер
— Порт FXS для подключения аналоговых
телефонов
— Порт USB 2.0 для подключения сетевого
накопителя или принтера
1
— Wi-Fi 802.11a/b/g/n/ac
www.eltex-co.ru
1
Техническое описание
Абонентские терминалы ONT GPON NTU
Комплексные решения для построения сетей
1
Для NTU-RG-1421G-Wac
WAN
LAN
FXS
Wi-Fi
USB
NTU-52V
1 GPON ×
1 100M + 1 1G × ×
1
—
1 USB 2.0 ×
NTU-RG-1421G-Wac
1 GPON ×
4 1G ×
1
802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц
802.11ac, 3*3 – 1300 Мбит/с – 5 ГГц
2 USB 2.0 ×
Конфигурация интерфейсов ONT NTU
NTU-RG-1421G-Wac
NTU-52V
ONT серии NTU — высокопроизводительные многофункцио-
нальные абонентские терминалы, предназначенные для дос-
тупа к современным услугам телефонии, IPTV, OTT и высоко-
скоростному Интернету. Кроме того, абонентские терминалы
серии NTU дают возможность операторам предоставлять
пользователям широкий набор услуг и возможностей для
работы в локальной сети.
Технология PON
Технология PON — одно из самых современных и эффектив-
ных решений задач «последней мили», позволяющее сущес-
твенно экономить на кабельной инфраструктуре и обеспечи-
вающее скорость передачи данных до 2,5 Гбит/с в направле-
нии downlink и 1,25 Гбит/с в направлении uplink. Использова-
ние в сетях доступа решений на базе технологии PON дает
возможность предоставлять конечному пользователю доступ
к набору услуг на базе протокола IP.
Универсальные устройства
Высокоскоростное соединение устройств в сети позволяет
организовать встроенный гигабитный маршрутизатор на
1
4 порта 10/100/1000BASE-T . Порт FXS позволяет пользовать-
ся услугами IP-телефонии. Порт USB может использоваться
для подключения USB-устройств (USB Flash накопитель,
внешний HDD, принтер).
Предоставляемые услуги
џвысокоскоростной доступ в интернет
џпотоковое видео/High Definition TV/IP TV, видео по
запросу (VoD), видеоконференция
џIP-телефония
џразвлекательные и обучающие программы «online»
Варианты применения
џподключение к услугам широкополосного доступа або-
нентов в многоквартирных домах, жилых комплексах, сту-
денческих городках и коттеджных поселках
џпостроение корпоративных сетей на крупных стратегичес-
ких предприятиях, в бизнес-центрах с повышенными тре-
бованиями к безопасности и скорости передачи данных
1
Беспроводное подключение
Маршрутизаторы NTU-RG-1421G-Wac поддерживают стан-
дарт 802.11ac, что обеспечивает скорость передачи данных
до 1,3 Гбит/с соответственно и позволяет доставлять совре-
менные высокоскоростные сервисы клиентскому оборудо-
ванию по беспроводной сети. Два встроенных контроллера
Wi-Fi сети позволяют обеспечить работу устройства одно-
временно в двух частотных диапазонах — 2.4 ГГц и 5 ГГц.
www.eltex-co.ru
2
Параметры интерфейса PON
– 1 порт GPON
–Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+,
SFF-8472
–Тип разъема — SC/APC
–Среда передачи — оптоволоконный кабель SMF — 9/125,
G.652
–Максимальная дальность — 20 км
– Передатчик:
POC-лазер (DFB), импульсный режим генерации, длина
волны 1310 нм
–Скорость передачи данных: 1244 Мбит/с
–Средняя выходная мощность: +0,5..+5 дБм
–Ширина спектральной линии: 1 нм (-20 дБ)
– Приемник:
APD/TIA Downstream CW Mode цифровой приемник, длина
волны 1490 нм
–Скорость передачи данных: 2488 Мбит/с
-10
–Чувствительность приемника: -28 дБм, BER≤1.0x10
–Оптическая перегрузка приемника: -4 дБм
Параметры интерфейсов LAN
NTU-52V
–1 порт Ethernet 10/100/1000BASE-T (RJ-45)
–1 порт Ethernet 10/100BASE-T (RJ-45)
NTU-RG-1421G-Wac
– 4 порта Ethernet 10/100/1000BASE-T (RJ-45)
Параметры интерфейсов FXS
– 1 порт FXS
–Поддержка протокола SIP
–Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
–Передача факса: G.711, T.38
– Сопротивление шлейфа до 2 кОм
–Прием набора импульсный/частотный (DTMF)
–Выдача Caller ID
Параметры беспроводного модуля
NTU-RG-1421G-Wac
–Стандарты 802.11 a/b/g/n/ac
–Частотный диапазон 2400 ~ 2483.5 МГц, 5150 ~ 5350 МГц,
5650 ~ 5850 МГц
–Одновременная работа в двух частотных диапазонах
(Simultaneous Dual Band)
–Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM
Рабочие каналы
–802.11b/g/n: 1-13
–802.11a/n/ac: 36-64, 132-165
Скорость беспроводного соединения¹
–802.11b: 1; 2; 5,5 и 11 Мбит/с
– 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
–802.11n: 300 Мбит/c (канал 20 МГц)
–802.11ac:
–1300 Мбит/c (80 МГц) у NTU-RG-1421G-Wac
2
Максимальная выходная мощность передатчика
–802.11b (11 Mbps): 17 дБм
–802.11g (54 Mbps): 15 дБм
–802.11n (MCS7): 15 дБм
–802.11ас (MCS0): 19 дБм
Параметры интерфейса USB
– 1 порт USB 2.0 — для подключения USB-устройств
(NTU-52V)
– 2 порта USB 2.0 — для подключения USB-устройств
(NTU-RG-1421G-Wac)
Поддержка стандартов
–ITU-T G.984.x — GPON
–ITU-T G.988 OMCI specification
–IEEE 802.1D
–IEEE 802.1Q
–IEEE 802.1P
Функциональные характеристики
–Поддержка TR-069
– Работа в режиме «моста» или «маршрутизатора», в т. ч.
виртуального
–Поддержка PPPoE (auto, PAP-, MSCHAP- и CHAP-авторизация)
–Поддержка IPoE (DHCP-client и static)
– DHCP-сервер на стороне LAN
– Передача Multicast-трафика по Wi-Fi
– Поддержка DNS (Domain Name System)
–Поддержка DynDNS (Dynamic DNS)
–Поддержка UPNP (Universal Plug and Play)
–Поддержка NAT (Network Address Translation)
–Поддержка NTP (Network Time Protocol)
–Поддержка механизмов качества обслуживания QoS
– Поддержка IGMP Snooping
¹ Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная пропускная способность будет другой.
Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные
сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.
² Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в вашей стране.
Функциональные возможности
Техническое описание
Комплексные решения для построения сетей
Абонентские терминалы ONT GPON NTU
www.eltex-co.ru
3
Техническое описание
Комплексные решения для построения сетей
Абонентские терминалы ONT GPON NTU
Функциональные возможности (продолжение)
Функциональные характеристики (продолжение)
– Поддержка IGMP Proxy
– Поддержка UPNP, SMB, FTP-alg, Print Server
– VLAN в соответствие с IEEE 802.1Q
– Поддержка VPN в режиме L2TP
– Поддержка L2TP over IPSec
Поддержка функций безопасности
– Ограничение скорости на портах
– FEC-кодирование
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу OMCI
– Удаленное управление по протоколу TR-069
– Локальное управление web/CLI
– Обновление программного обеспечения: OMCI, TR-069, HTTP,
TFTP
Физические характеристики и условия окружающей среды
– Габариты (Ш × В × Г) — 147 × 24 × 110 мм, настольное
исполнение (NTU-52V)
– Габариты (Ш × В × Г) — 187 × 32 × 120 мм, настольное
исполнение (NTU-RG-1421G-Wac)
– Питание — внешний адаптер питания постоянного тока
12 B/2 А
– Потребляемая мощность:
– NTU-52V — не более 10 Вт
– NTU-RG-1421G-Wac — не более 18 Вт
– Рабочий диапазон температур от +5 до +40 С°
– Относительная влажность до 80 %
Схема применения NTU-RG-1421G-Wac
IP-сеть
NTU-RG-1421G-Wac
Сплиттер
OLT
Wi-Fi IEEE 802.11
2.4 ГГц
5 GHz
1GE
FXS
USB 2.0
ПК USB flash, HDD
Телефонный
аппарат
eltex-co.ru
4
Техническое описание
Комплексные решения для построения сетей
Абонентские терминалы ONT GPON NTU
Схема применения NTU-52V
IP-сеть
Сплиттер
OLT
NTU-52V
100M+1GE
FXS
USB 2.0
ПК USB flash, HDD
Телефонный
аппарат
Наименование
Описание
NTU-52V
ONT NTU-52V, 1 порт GPON, 1 порт LAN 10/100BASE-T, 1 порт LAN 10/100/1000BASE-T, 1 FXS, 1 USB× ×
NTU-RG-1421G-Wac
ONT NTU-RG-1421G-Wac, 1 порт GPON, 4 порта LAN 10/100/1000BASE-T, 2 USB, 1 FXS, × ×
Wi-Fi (802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц + 802.11ac, 3*3 – 1.3 Гбит/с – 5 ГГц)
Сопутствующее программное обеспечение
ACS-CPE-512
Опция ACS-CPE-512 системы Eltex.ACS для автоконфигурирования Eltex CPE: 512 абонентских устройств
ACS-CPE-1024
Опция ACS-CPE-1024 системы Eltex.ACS для автоконфигурирования Eltex CPE: 1024 абонентских устройства
