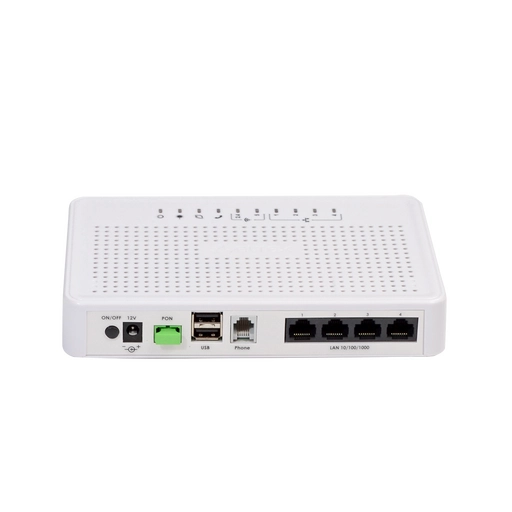

Eltex NTU-RG-1421G-WZ
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Описание
Программное обеспечение
Сертификаты
Предыдущие версии
Краткое техническое описание (Datasheet)
— 1 порт GPON
— 4 LAN Gigabit Ethernetпорта
— Порт FXS для подключения аналогового
1
телефона
— Порт USB 2.0 для подключения сетевого
накопителя или принтера
— Двухдиапазонный Wi-Fi (802.11a/b/g/n/ac)
2
— Wi-Fi EasyMesh
— Контроллер «Умный дом»
ONT серии NTU — высокопроизводительные многофунк-
циональные абонентские терминалы, предназначенные
для доступа к современным услугам телефонии, IPTV, OTT
и высокоскоростному Интернету. Кроме того, абонент-
ские терминалы серии NTU-RG дают возможность
операторам предоставлять пользователям широкий
набор услуг и возможностей для работы в локальной сети.
Технология PON
Технология PON — одно из самых современных и эф-
фективных решений задач «последней мили», позво-
ляющее существенно экономить на кабельной инфра-
структуре и обеспечивающее скорость передачи дан-
ных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с
в направлении uplink. Использование в сетях доступа
решений на базе технологии PON дает возможность
предоставлять конечному пользователю доступ к набо-
ру услуг на базе протокола IP.
Универсальные устройства
Встроенный гигабитный маршрутизатор на 4 порта
10/100/1000BASE-T позволяет организовать высокос-
коростное соединение устройств в сети. Порт FXS по-
зволяет пользоваться услугами IP-телефонии. Порт USB
может использоваться для подключения USB-устрой-
ств (USB-флеш-накопитель, внешний HDD, принтер).
Контроллер для системы «Умный дом»
В состав устройств входит контроллер для «Умного до-
ма», поддерживающий работу с датчиками и устрой-
ствами по радиоканалу Z-Wave.
Предоставляемые услуги
џвысокоскоростной доступ в интернет
џпотоковое видео/High Definition TV/IP TV, видео по
запросу (VoD), видеоконференция
џIP-телефония
џразвлекательные и обучающие программы «online»
џуправление системой «Умный дом»
Варианты применения
џподключение к услугам широкополосного доступа
абонентов в многоквартирных домах, жилых комп-
лексах, студенческих городках и коттеджных поселках
џпостроение корпоративных сетей на крупных страте-
гических предприятиях, в бизнес-центрах с повышен-
ными требованиями к безопасности и скорости пере-
дачи данных
2
Преимущества технологии EasyMesh
џСетевой интеллект: самоорганизующаяся и самооп-
тимизирующаяся сеть собирает информацию и реа-
гирует на сетевые условия для обеспечения макси-
мальной производительности
џЭффективная балансировка нагрузки: позволяет уст-
ройствам перемещаться к лучшему соединению и
избегать помех
џМасштабируемость: позволяет добавлять точки дос-
тупа Wi-Fi EasyMesh от нескольких вендоров
Беспроводное подключение
Абонентские маршрутизаторы NTU-RG поддерживают
стандарт 802.11ac, что обеспечивает скорость передачи
данных до 1733 Мбит/с и позволяет доставлять совре-
менные высокоскоростные сервисы клиентскому обору-
дованию по беспроводной сети. Два встроенных контро-
ллера Wi-Fi сети позволяют обеспечить работу устройства
одновременно в двух частотных диапазонах — 2.4 ГГц
и 5 ГГц.
NTU-RG-1421G-WZ/NTU-RG-5421G-WZ
NTU-RG-5421G-WZ rev.B/NTU-RG-5440G-WZ
1 Для NTU-RG-1421G-WZ/NTU-RG-5421G-WZ.
2 Для NTU-RG-5440G-WZ/NTU-RG-5421G-WZ.
Абонентские терминалы ONT NTU-RG-1421G-WZ/NTU-RG-5421G-WZ/NTU-RG-5440G-WZ
Техническое описание
1eltex.ru
WAN
LAN
FXS
Wi-Fi
USB
Интерфейс
«Умный дом»
NTU-RG-1421G-WZ
1 × GPON
4 × 1G
1
802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц
802.11ac, 3*3 – 1300 Мбит/с – 5 ГГц
2 × USB 2.0
есть
NTU-RG-5421G-WZ
1 × GPON
4 × 1G
1
802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц
802.11ac, 2*2 – 866 Мбит/с – 5 ГГц
1 × USB 2.0
есть
NTU-RG-5440G-WZ
1 × GPON
4 × 1G
—
802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц
802.11ac, 4*4 – 1733 Мбит/с – 5 ГГц
1 × USB 2.0
есть
Параметры интерфейса PON
– 1 порт GPON
– Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+,
SFF-8472
– Тип разъема — SC/APC
– Среда передачи — оптоволоконный кабель SMF — 9/125,
G.652
– Максимальная дальность — 20 км
– Передатчик:
POC-лазер (DFB), импульсный режим генерации, длины
волны 1310 нм
– Скорость передачи данных: 1244 Мбит/с
– Средняя выходная мощность +0,5..+5 дБм
– Ширина спектральной линии 1 нм (-20 дБ)
– Приемник:
APD/TIA CW Mode цифровой приемник, длина волны 1490 нм
– Скорость передачи данных: 2488 Мбит/с
-10
– Чувствительность приемника -28 дБм, BER≤1.0x10
– Оптическая перегрузка приемника -8 дБм
Параметры интерфейсов LAN
– 4 порта Ethernet 10/100/1000BASE-T (RJ-45)
1
Параметры интерфейсов FXS
– 1 порт FXS
– Поддержка протокола SIP
– Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
– Передача факса: G.711, T.38
– Сопротивление шлейфа до 2 кОм
– Прием набора импульсный/частотный (DTMF)
– Выдача Caller ID
Параметры беспроводного модуля
– Стандарты 802.11a/b/g/n/ac
– Частотный диапазон 2400 ~ 2483.5 МГц, 5150 ~ 5350 МГц,
5650 ~ 5850 МГц
2
– Поддержка EasyMesh
– Одновременная работа в двух частотных диапазонах
(Simultaneous Dual Band)
– Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM
Рабочие каналы
– 802.11b/g/n: 1-13
– 802.11a/n/ac: 36-64, 132-165
3
Скорость беспроводного соединения
– 802.11b: 1; 2; 5,5 и 11 Мбит/с
– 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
– 802.11n: 150 Мбит/c (канал 20 Мгц), 300 Мбит/с
(канал 40 Мгц)
– 802.11ac:
– 1300 Мбит/c (канал 80 МГц) для NTU-RG-1421G-WZ
– 866 Мбит/c (канал 80 МГц) для NTU-RG-5421G-WZ
– 1733 Мбит/c (канал 80 МГц) для NTU-RG-5440G-WZ
4
Максимальная выходная мощность передатчика
NTU-RG-1421G-WZ/NTU-RG-5421G-WZ
– 802.11b (11 Mbps): 17 дБм
– 802.11g (54 Mbps): 15 дБм
– 802.11n (MCS7): 15 дБм
– 802.11ас (MCS0): 19 дБм
NTU-RG-5440G-WZ
2.4 ГГц:
– 802.11b (11 Mbps): 18 дБм
– 802.11g (54 Mbps): 16 дБм
– 802.11n (MCS7): 16 дБм
– 802.11n (MCS0): 18 дБм
5 ГГц:
– 802.11ac (MCS7): 18 дБм
– 802.11ас (MCS0): 20 дБм
Параметры интерфейса USB
– NTU-RG-1421G-WZ: 2 порта USB 2.0
– NTU-RG-5421G-WZ: 1 порт USB 2.0
– NTU-RG-5440G-WZ: 1 порт USB 2.0
Интерфейс «Умный дом»
– Радиоинтерфейс для управления системой «Умный дом»
1 Для NTU-RG-1421G-WZ/NTU-RG-5421G-WZ.
2 Для NTU-RG-5440G-WZ/NTU-RG-5421G-WZ.
3 Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная пропускная способность будет другой.
Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные
сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.
4 Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в вашей стране.
Функциональные возможности
Конфигурация интерфейсов ONT NTU
Абонентские терминалы ONT NTU-RG-1421G-WZ/NTU-RG-5421G-WZ/NTU-RG-5440G-WZ
Техническое описание
2eltex.ru
Физические характеристики и условия окружающей среды
– Габариты:
– NTU-RG-1421G-WZ/NTU-RG-5421G-WZ (Ш × В × Г) —
187 × 32 × 120 мм, настольное исполнение,
возможность крепления на стену
– NTU-RG-5421G-WZ rev.B/NTU-RG-5440G-WZ (Ш × В × Г) —
234 × 34 × 133 мм, настольное исполнение,
возможность крепления на стену
– Питание — внешний адаптер питания постоянного
тока 12 B/2 А
– Потребляемая мощность не более 18 Вт
– Рабочий диапазон температур от +5 до +40 С °
– Относительная влажность до 80 %
– Масса:
– NTU-RG-1421G-WZ — 0,3 кг
– NTU-RG-5421G-WZ, NTU-RG-5421G-WZ rev.B — 0,35 кг
– NTU-RG-5440G-WZ — 0,57 кг
Функциональные характеристики
– Поддержка TR-069
– Работа в режиме «моста» или «маршрутизатора», в т. ч.
виртуального
– Поддержка PPPoE (auto, PAP-, MSCHAP- и CHAP-авторизация)
– Поддержка IPoE (DHCP-client и static)
– DHCP-сервер на стороне LAN
– Передача Multicast трафика по Wi-Fi
– Поддержка DNS (Domain Name System)
– Поддержка DynDNS (Dynamic DNS)
– Поддержка UPNP (Universal Plug and Play)
– Поддержка NAT (Network Address Translation)
– Поддержка NTP (Network Time Protocol)
– Поддержка механизмов качества обслуживания QoS
– Поддержка IGMP Snooping
– Поддержка IGMP Proxy
– Поддержка UPNP, SMB, FTP/FTP-alg, Print Server,
– VLAN в соответствии с IEEE 802.1Q
– Поддержка VPN в режиме L2TP
– Поддержка L2TP over IPSec
Поддержка функций безопасности
– Ограничение скорости на портах
– FEC-кодирование
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу OMCI
– Удаленное управление по протоколу TR-069
– Локальное управление web
– Обновление программного обеспечения: OMCI, TR-069, HTTP,
TFTP
Поддержка стандартов
– ITU-T G.984.x — GPON
– ITU-T G.988 OMCI specification
– IEEE 802.1D
– IEEE 802.1Q
– IEEE 802.1P
Функциональные возможности (продолжение)
Схема применения технологии EasyMesh для NTU-RG-5421G-WZ/NTU-RG-5440G-WZ
Wi-Fi IEEE 802.11
ПК
NTU-RG-5440G-WZ
2.4 ГГц, 5 ГГц
Ноутбук
Смартфон
Телевизор
Принтер
Планшетный ПК
Камера
RR-10
Wi-Fi IEEE 802.11
2.4 ГГц, 5 ГГц
IP-сеть
Сплиттер
OLT
Абонентские терминалы ONT NTU-RG-1421G-WZ/NTU-RG-5421G-WZ/NTU-RG-5440G-WZ
Техническое описание
3eltex.ru
Схема применения технологии «Умный дом»
Наименование
Описание
NTU-RG-1421G-WZ
ONT NTU-RG-1421G-WZ, 4 порта LAN 10/100/1000BASE-T, 1 GPON, 2 USB, 1 FXS, × × ×
Wi-Fi (802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц + 802.11ac, 3*3 – 1300 Мбит/с – 5 ГГц)
NTU-RG-5421G-WZ
ONT NTU-RG-5421G-WZ, 4 порта LAN 10/100/1000BASE-T, 1 GPON, 1 USB, 1 FXS, × × ×
Wi-Fi (802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц + 802.11ac, 2*2 – 866 Мбит/с – 5 ГГц)
NTU-RG-5440G-WZ
ONT NTU-RG-5440G-WZ, 4 порта LAN 10/100/1000BASE-T, 1 GPON, 1 USB,× ×
Wi-Fi (802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц + 802.11ac, 4*4 – 1733 Мбит/с – 5 ГГц)
Сопутствующее программное обеспечение
ACS-CPE-512
Опция ACS-CPE-512 системы Eltex.ACS для автоконфигурирования Eltex CPE: 512 абонентских устройств
ACS-CPE-1024
Опция ACS-CPE-1024 системы Eltex.ACS для автоконфигурирования Eltex CPE: 1024 абонентских
устройства
IP-сеть
Сплиттер
OLT
Wi-Fi IEEE 802.11
NTU-RG-5421G-WZ
2.4 ГГц 5 ГГц
1GE
FXS
USB 2.0
ПК USB flash,
HDD
Телефонный
аппарат
Информация для заказа
Датчик открытия
двери
Датчик
движения
Датчик
дыма
Датчик
протечки
Умная
лампа
Замки
Абонентские терминалы ONT NTU-RG-1421G-WZ/NTU-RG-5421G-WZ/NTU-RG-5440G-WZ
Техническое описание
4eltex.ru
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
