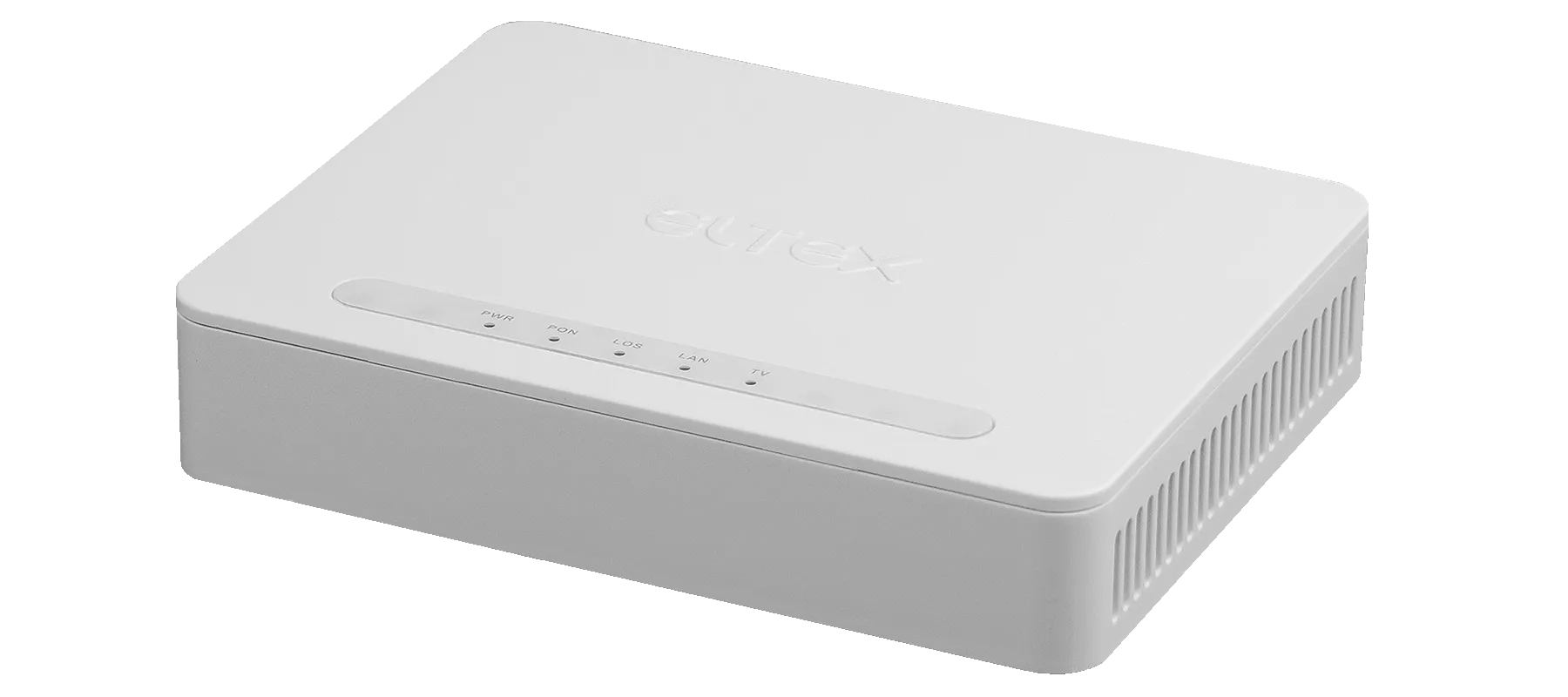

Русмодуль NTU-1LC
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Описание
Программное обеспечение
Краткое техническое описание (Datasheet)
— 1 порт GPON
— 1 порт LAN 10/100/1000BASE-T
— Удаленное управление по протоколу OMCI
— Порт RF для предоставления услуги CaTV
ONT NTU-1LC — абонентские терминалы, предназначен-
ные для подключения пользователей к сети передачи
данных по технологии GPON.
Технология PON
Технология PON — одно из самых современных и эф-
фективных решений задач «последней мили», позво-
ляющее существенно экономить на кабельной инфра-
структуре и обеспечивающее скорость передачи дан-
ных до , в направлении downlink и , 2 5 Гбит/с 1 25 Гбит/с
в направлении uplink. Использование в сетях доступа
решений на базе технологии PON дает возможность
предоставлять конечному пользователю доступ к на-
бору услуг на базе протокола IP.
Предоставляемые услуги
џвысокоскоростной доступ в интернет
џпотоковое видео/High Definition TV/IP TV, видео по
запросу (VoD), видеоконференция
џразвлекательные и обучающие программы «online»
Варианты применения
џподключение к услугам широкополосного доступа
абонентов в многоквартирных домах, жилых ком-
плексах, студенческих городках и коттеджных по-
сёлках.
џпостроение корпоративных сетей на крупных стра-
тегических предприятиях, в бизнес-центрах с повы-
шенными требованиями к безопасности и скорости
передачи данных.
Техническое описание
Абонентские терминалы ONT GPON NTU-1LC
Параметры интерфейса PON
– 1 порт GPON
– Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter,
FSAN Class B+, SFF-8472
– Тип разъема: SC/APC
– Среда передачи: оптоволоконный кабель SMF — 9/125,
G.652
– Максимальная дальность: 20 км
– Передатчик:
POC лазер (DFB), импульсный режим генерации, длина
волны 1310 нм
– Скорость передачи данных: 1244 Мбит/с
– Средняя выходная мощность: +0,5..+5 дБм
– Ширина спектральной линии: 1 нм (-20 дБ)
– Приёмник:
APD/TIA Downstream CW Mode цифровой приёмник,
длина волны 1490 нм
– Скорость передачи данных: 2488 Мбит/с
-10
– Чувствительность приёмника: -28 дБм, BER≤1.0x10
– Оптическая перегрузка приёмника: -8 дБм
Приемник CaTV
– CATV видео-приемник, длина волны 1550 нм
– Входная оптическая мощность: -8..+2 дБм
– Отношение сигнала несущей к уровню шума (CNR): 46 дБ
– Ширина полосы радиочастот: от 47 до 870 МГц
– ВЧ-выход: 17 дБмВ для каждого канала, с 4 дБ при
положительном угле наклона антенны
– Выходное радиочастотное сопротивление: 75 Ом
Параметры интерфейса LAN
– 1 порт Ethernet 10/100/1000BASE-T (RJ-45)
Функциональные характеристики
– Поддержка механизмов качества обслуживания QoS
– VLAN в соответствии с IEEE 802.1Q
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу OMCI
– Обновление программного обеспечения: OMCI, HTTP
Поддержка стандартов
– ITU-T G.984.x — GPON
– ITU-T G.988 OMCI specification
– IEEE 802.1D
– IEEE 802.1Q
– IEEE 802.1P
Физические характеристики и условия окружающей среды
– ( × × ): 130,5 × 31,7 × 112,6 мм, настольное Габариты Ш В Г
исполнение
– Питание: внешний адаптер питания постоянного тока
12 B/0,5 А
– : не более 5 ВтПотребляемая мощность
– от +5 до +40 СДиапазон рабочих температур: °
– Относительная влажность: до 80 %
– 0,150 кгМасса:
Функциональные возможности
eltex.ru
1
1GE
IP-сеть
NTU-1LC
Сплиттер
OLT
ПК
Наименование
Описание
NTU-1LC
ONT NTU-1LC, 1 порт PON, 1 порт LAN 10/100/1000BASE-T, 1 порт RF
Информация для заказа
Схема применения
Техническое описание
Абонентские терминалы ONT GPON NTU-1LC
2
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
eltex.ru
Телевизор
coax
