Описание
Предыдущие версии
Программное обеспечение
Краткое техническое описание (Datasheet)
— 1 порт GPON
— Гигабитный роутер
— 2 порта FXS для подключения аналогового
телефона
— Порт USB 2.0 для подключения сетевого
накопителя или принтера
— Wi-Fi 802.11b/g/n

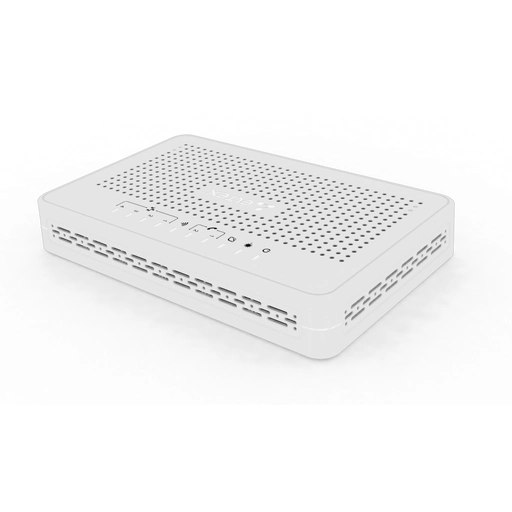

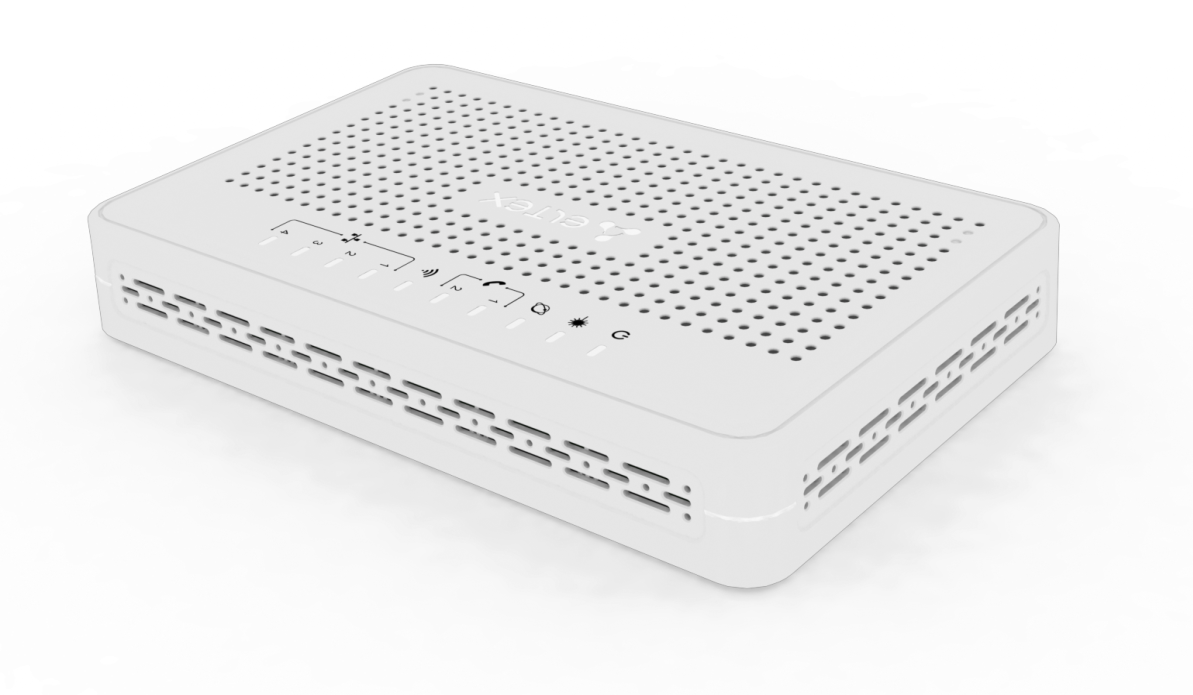

ONT NTU-RG-5402G-W — высокопроизводительный
многофункциональный абонентский терминал, пред-
назначенный для доступа к современным услугам теле-
фонии, IPTV, OTT и высокоскоростному Интернету. Кро-
ме того, NTU-RG-5402G-W даёт возможность операто-
рам предоставлять пользователям широкий набор услуг
и возможностей для работы в локальной сети.
Технология PON
Технология PON — одно из самых современных и эф-
фективных решений задач «последней мили», позво-
ляющее существенно экономить на кабельной инфрас-
труктуре и обеспечивающее скорость передачи дан-
ных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с
в направлении uplink. Использование в сетях доступа
решений на базе технологии PON дает возможность
предоставлять конечному пользователю доступ к набо-
ру услуг на базе протокола IP.
Универсальные устройства
Встроенный гигабитный маршрутизатор на 4 порта
10/100/1000BASE-T позволяет организовать высокоско-
ростное соединение устройств в сети. 2 порта FXS по-
зволяют пользоваться услугами IP-телефонии. Порт
USB может использоваться для подключения USB-
устройств (USB Flash накопитель, внешний HDD, прин-
тер).
WAN
LAN
FXS
RF
Wi-Fi
USB
NTU-RG-5402G-W
1 GPON ×
4 1G ×
2
–
802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц
1 USB 2.0 ×
Предоставляемые услуги
џвысокоскоростной доступ в интернет
џпотоковое видео/High Definition TV/IP TV, видео
по запросу (VoD), видеоконференция
џIP-телефония
џразвлекательные и обучающие программы «online»
Варианты применения
џподключение к услугам широкополосного доступа
абонентов в многоквартирных домах, жилых комп-
лексах, студенческих городках и коттеджных посел-
ках
џпостроение корпоративных сетей на крупных стра-
тегических предприятиях, в бизнес-центрах с повы-
шенными требованиями к безопасности и скорости
передачи данных
Беспроводное подключение
Абонентский маршрутизатор NTU-RG-5402G-W поддер-
живает подключение по Wi-Fi стандарта 802.11b/g/n.
Конфигурация интерфейсов ONT NTU
Техническое описание
Абонентские терминалы ONT 4NTU-RG-5 02G-W
1eltex.ru
Параметры интерфейса PON
– 1 порт GPON
– Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+,
SFF-8472
– Тип разъема — SC/APC
– Среда передачи — оптоволоконный кабель SMF — 9/125,
G.652
– Максимальная дальность — 20 км
– Передатчик:
POC-лазер (DFB), импульсный режим генерации, длины
волны 1310 нм
– Скорость передачи данных: 1244 Мбит/с
– Средняя выходная мощность +0,5..+5 дБм
– Ширина спектральной линии 1 нм (-20 дБ)
– Приемник:
APD/TIA CW Mode цифровой приемник, длина волны 1490 нм
– Скорость передачи данных: 2488 Мбит/с
-10
– Чувствительность приемника -28 дБм, BER≤1.0x10
– Оптическая перезагрузка приемника -8 дБм
Параметры интерфейсов LAN
– 4 порта Ethernet 10/100/1000BASE-T (RJ-45)
Параметры интерфейсов FXS
– 2 порта FXS
– Поддержка протокола SIP
– Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
– Передача факса: G.711, T.38
– Сопротивление шлейфа до 2 кОм
– Прием набора импульсный/частотный (DTMF)
– Выдача Caller ID
Параметры беспроводного модуля
– Стандарты 802.11 b/g/n
– Схема MIMO: 2×2
– Частотный диапазон 2400 ~ 2483, 5 МГц
– Безопасность беспроводного соединения: WEB, WPA/WPA2
Рабочие каналы
– 802.11b/g/n: 1-13
Скорость беспроводного соединения¹
– 802.11b: 1; 2; 5,5 и 11 Мбит/с
– 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
– 802.11n: от 6,5 до 300 Мбит/c (от MCS0 до MCS15)
2
Максимальная выходная мощность передатчика
– 802.11b (11 Mbps): 17дБм
– 802.11g (54 Mbps): 15дБм
– 802.11n (MCS7): 15 дБм
Схемы модуляции
– IEEE 802.11b: DQPSK, DBPSK, CCK
– IEEE 802.11g: BPSC, QPSC, 16QAM, 64QAM, OFDM
– IEEE 802.11n: BPSC, QPSC, 16QAM, 64QAM с OFDM
Параметры интерфейса USB
– 1 порт USB 2.0 — для подключения USB-устройств
Физические характеристики и условия окружающей среды
– Габариты (Ш × В × Г) — 187 × 32 × 120 мм, настольное
исполнение
– Питание — внешний адаптер питания постоянного тока
12 B/2 А
– Потребляемая мощность — не более 18 Вт
– Рабочий диапазон температур от +5 до +40 С°
– Относительная влажность до 80 %
– Масса — 0,35 кг
Поддержка стандартов
– ITU-T G.984.x — GPON
– ITU-T G.988 OMCI specification
– IEEE 802.1D
– IEEE 802.1Q
– IEEE 802.1P
Функциональные характеристики
– Поддержка TR-069
– Работа в режиме «моста» или «маршрутизатора»
– Поддержка PPPoE (auto, PAP-, MSCHAP- и CHAP-авторизация)
– Поддержка IPoE (DHCP-client и static)
– DHCP-сервер на стороне LAN
– Передача Multicast трафика по Wi-Fi
– Поддержка DNS (Domain Name System)
– Поддержка DynDNS (Dynamic DNS)
– Поддержка UPNP (Universal Plug and Play)
– Поддержка NAT (Network Address Translation)
– Поддержка NTP (Network Time Protocol)
– Поддержка механизмов качества обслуживания QoS
– Поддержка IGMP Snooping
– Поддержка IGMP Proxy
– Поддержка UPNP, SMB, FTP, Print Server
– VLAN в соответствие с IEEE 802.1Q
– Поддержка VPN в режиме L2TP
– Поддержка L2TP over IPSec
Поддержка функций безопасности
– Ограничение скорости на портах
– FEC-кодирование
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу OMCI
– Удаленное управление по протоколу TR-069
– Локальное управление web
– Обновление программного обеспечения: OMCI, TR-069, HTTP
¹ Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная пропускная способность будет другой.
Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные
сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.
² Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в вашей стране.
Функциональные возможности
Техническое описание
Абонентские терминалы ONT 4NTU-RG-5 02G-W
2eltex.ru
Схема применения
IP-сеть
Сплиттер
OLT
Wi-Fi IEEE 802.11
1GE
2хFXS
ПК
NTU-RG-5402G-W
USB flash,
HDD
Телефонный
аппарат
2.4 ГГц
USB 2.0
Наименование
Описание
NTU-RG-5402G-W
ONT NTU-RG-5402G-W, 1 порт GPON, 4 порта LAN 10/100/1000BASE-T, 1 USB, 2 FXS, × ×
Wi-Fi (802.11n, 2*2 – 300 Мбит/с – 2.4 ГГц)
Сопутствующие товары
ACS-CPE-512
Опция ACS-CPE-512 системы Eltex.ACS для автоконфигурирования Eltex CPE: 512 абонентских
устройств
ACS-CPE-1024
Опция ACS-CPE-1024 системы Eltex.ACS для автоконфигурирования Eltex CPE: 1024 абонентских
устройства
Информация для заказа
