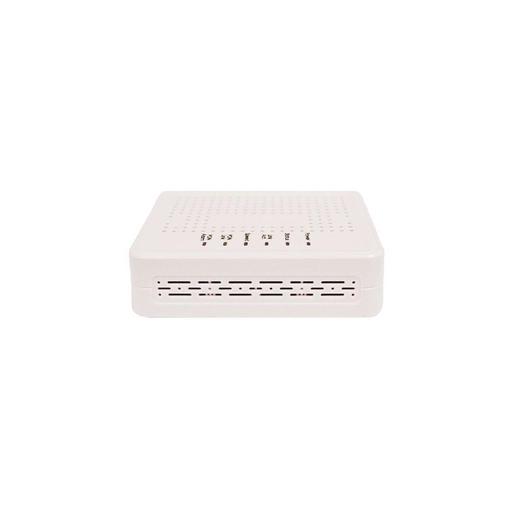

Eltex NTU-1
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Краткое техническое описание (Datasheet)
— 1 порт GPON
— 1 порт LAN 10/100/1000BASE-T
— Удаленное управление по протоколу OMCI

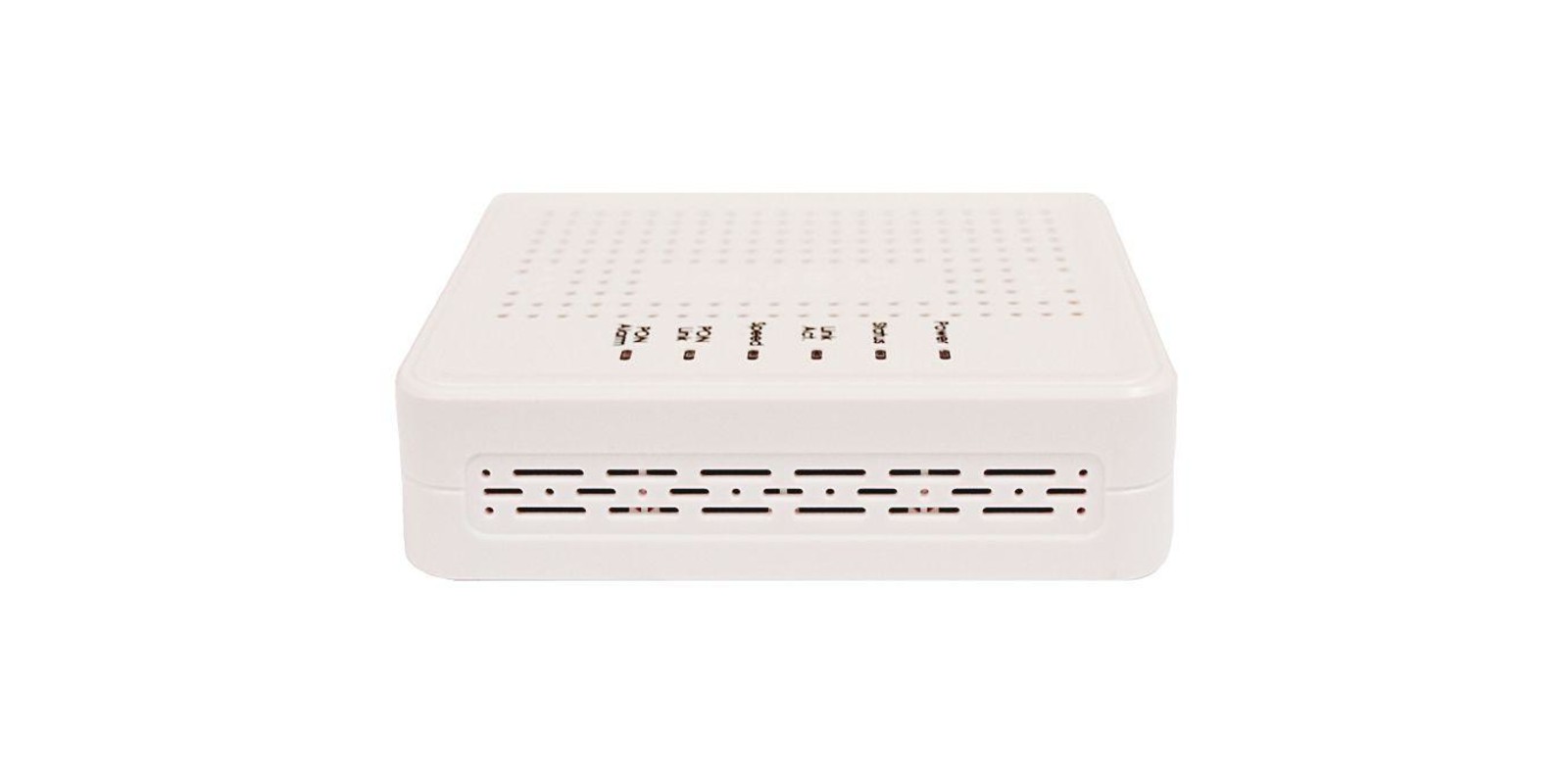

ONT NTU-1 — абонентские терминалы, предназначенные
для подключения пользователей к сети передачи данных
по технологии GPON.
Технология PON
Технология PON — одно из самых современных и эф-
фективных решений задач «последней мили», позво-
ляющее существенно экономить на кабельной инфра-
структуре и обеспечивающее скорость передачи дан-
ных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с
в направлении uplink. Использование в сетях доступа
решений на базе технологии PON дает возможность
предоставлять конечному пользователю доступ к на-
бору услуг на базе протокола IP.
Варианты применения
џподключение к услугам широкополосного доступа
абонентов в многоквартирных домах, жилых ком-
плексах, студенческих городках и коттеджных по-
сёлках.
џпостроение корпоративных сетей на крупных стра-
тегических предприятиях, в бизнес-центрах с повы-
шенными требованиями к безопасности и скорости
передачи данных.
Техническое описание
Абонентские терминалы ONT GPON NTU-1
Параметры интерфейса PON
– 1 порт GPON
– Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter,
FSAN Class B+, SFF-8472
– Тип разъема: SC/APC
– Среда передачи: оптоволоконный кабель SMF — 9/125,
G.652
– Максимальная дальность: 20 км
– Передатчик:
POC лазер (DFB), импульсный режим генерации, длина
волны 1310 нм
– Скорость передачи данных: 1244 Мбит/с
– Средняя выходная мощность: +0,5..+5 дБм
– Ширина спектральной линии: 1 нм (-20 дБ)
– Приёмник:
APD/TIA Downstream CW Mode цифровой приёмник,
длина волны 1490 нм
– Скорость передачи данных: 2488 Мбит/с
-10
– Чувствительность приёмника: -28 дБм, BER≤1.0x10
– Оптическая перегрузка приёмника: -8 дБм
Параметры интерфейсов LAN
– 1 порт Ethernet 10/100/1000BASE-T (RJ-45)
Функциональные характеристики
– Поддержка механизмов качества обслуживания QoS
– VLAN в соответствии с IEEE 802.1Q
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу OMCI
– Обновление программного обеспечения: OMCI, HTTP
Поддержка стандартов
– ITU-T G.984.x — GPON
– ITU-T G.988 OMCI specification
– IEEE 802.1D
– IEEE 802.1Q
– IEEE 802.1P
Физические характеристики и условия окружающей среды
– Габариты (Ш × В × Г): 112 × 32 × 100 мм, настольное
исполнение
– Питание: внешний адаптер питания постоянного тока 12
B/0,5 А; возможность дистанционного питания по
1
Ethernet-кабелю (UTP CAT-5E) до 40 метров
– Потребляемая мощность: не более 5 Вт
– Диапазон рабочих температур: от +5 до +40 С°
– Относительная влажность: до 80 %
– Масса: 0,25 кг
Функциональные возможности
1 При использовании PoE-инжекторов GRT-130100A, SSM-1330-1000A.
eltex.ru
1
Функциональные возможности
Функциональные возможности
Схема применения NTU-1 с использованием PoE-инжектора
220V
Cеть
провайдера
Оптика
ПК
клиента
Квартира клиента
Подъезд
NTU-1
Инжектор PoE
Данные + питание
передаются по
витой паре
NTU-1 может устанавливаться в подъезде в щитке, к которому
подведено оптоволокно. Витая пара заводится в квартиру и
подключается в блок питания с PoE-инжектором 12 В.
1GE
IP-сеть
NTU-1
Сплиттер
OLT
Схема применения NTU-1
ПК
Наименование
Описание
NTU-1
ONT NTU-1, 1 порт PON, 1 порт LAN 10/100/1000BASE-T
Информация для заказа
Техническое описание
Абонентские терминалы ONT GPON NTU-1
2
