– Высокопроизводительные коммутаторы (до 6,4 Тбит/с)

– Неблокируемая коммутационная матрица

– Коммутатор уровня L3

– Стекирование до 8 устройств

– Резервирование источников питания

– Front-to-Back/ вентиляцияBack-to-Front

Интерфейсы

10/100/1000BASE-T (OOB)

10GBASE-R (SFP+)

40GBASE-R4 (QSFP+)/100GBASE-R4 (QSFP28)

USB 2.0

Консольный порт RS-232 (RJ-45)

Общие параметры

Пропускная способность

6,4 Тбит/с

Производительность на пакетах длиной 64 байта

1398 MPPS

Объем буферной памяти

24 Мбайт

Объем ОЗУ (DDR4)

8 Гбайт

Объем ПЗУ (embedded uSSD)

8 Гбайт

Таблица MAC-адресов

131072²/262144³

Количество ARP-записей⁴

65469²/98237³

Таблица VLAN

4094

Количество L2 Multicast-групп

2046

Коммутаторы MES5500-32 — это высокопроизводитель-

ные устройства, оснащенные интерфейсами 100GBASE-R4

и 10GBASE-R и предназначенные для использования в опе-

раторских сетях в качестве устройств агрегации и в центрах

обработки данных (ЦОД) в качестве Spine, Super Spine, а

также Top-of-Rack или End-of-Row коммутаторов.

Порты коммутатора MES5500-32 поддерживают работу на

скоростях 10 Гбит/с (SFP+), 40 Гбит/с (QSFP+) и 100 Гбит/с

(QSFP28). В режиме расщепления HG-интерфейсов

поддерживается работа на скоростях 1 Гбит/с, 10 Гбит/с,

25 Гбит/с. Режим расщепления позволяет расщепить до 30

HG-интерфейсов, что в сумме дает 120 TWE-интерфейсов.

Неблокируемая коммутационная матрица позволяет

осуществлять корректную обработку пакетов при макси-

мальной нагрузке, сохраняя при этом минимальные и

предсказуемые задержки для всех типов трафика.

Коммутаторы MES5500-32 имеют возможность исполь-

зования схем вентиляции Front-to-Back и Back-to-Front,

что обеспечивает эффективное охлаждение при исполь-

зовании устройств в условиях современных ЦОД.

Отказоустойчивость устройств обеспечивается резерви-

рованием источников питания (1+1) и применением

сменных модулей вентиляции. Коммутаторы имеют

возможность горячей замены модулей питания и венти-

ляционных модулей, обеспечивая бесперебойное

функционирование сети оператора.

Поддержка технологии EVPN/VXLAN, реализованная в

устройствах, позволяет создавать сети с простой, вы-

сокопроизводительной и масштабируемой архитекту-

рой для центров обработки данных.

Технические характеристики

Техническое описание

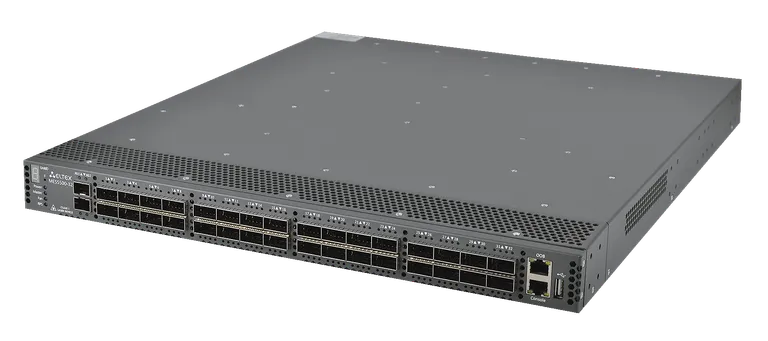

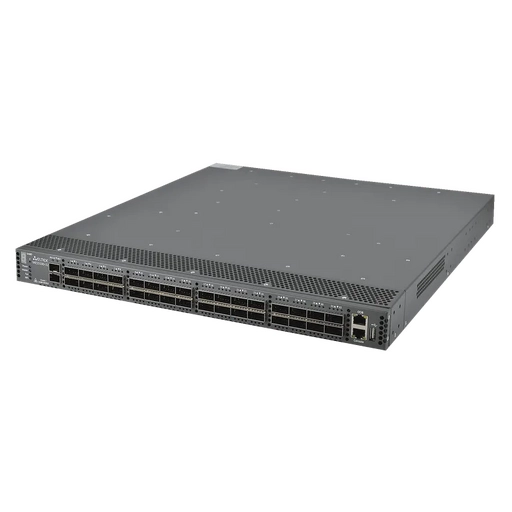

Ethernet-коммутатор для ЦОД MES5500-32

1eltex.ru

Функциональные возможности

Функции интерфейсов

— Защита от блокировки очереди (HOL)

— Поддержка обратного давления (Back pressure)

— Поддержка Auto MDI/MDIX

— Поддержка сверхдлинных кадров (Jumbo frames)

— Управление потоком (IEEE 802.3X)

— Зеркалирование портов (SPAN, RSPAN)

— Стекирование

Функции при работе с МAC-адресами

— Независимый режим обучения в каждой VLAN

— Поддержка многоадресной рассылки

(MAC Multicast Support)

— Регулируемое время хранения MAC-адресов

— Статические MAC-адреса (Static MAC Entries)

— Логирование событий MAC Flapping

Поддержка VLAN

— Поддержка Voice VLAN

— Поддержка IEEE 802.1Q

— Поддержка Q-in-Q

— Поддержка Selective Q-in-Q

— Поддержка GVRP

— Поддержка Subnet-based VLAN

Функции L2 Multicast

— Поддержка профилей Multicast

— Поддержка статических Multicast-групп

— Поддержка IGMP Snooping v1,2,3

— Поддержка IGMP Snooping fast-leave на основе

хоста/порта

— Поддержка PIM Snooping

— Поддержка авторизации IGMP через RADIUS

— Поддержка MLD Snooping v1,2

— Поддержка IGMP Querier

Функции L2

— Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)

— Поддержка RSTP (Rapid Spanning Tree Protocol,

IEEE 802.1w)

— Поддержка MSTP (Multiple Spanning Tree Protocol,

IEEE 802.1s)

— Поддержка PVSTP+

— Поддержка RPVSTP+

— Поддержка Spanning Tree Fast Link option

— Поддержка STP Root Guard

— Поддержка BPDU Filtering

— Поддержка STP BPDU Guard

Общие параметры

Количество правил SQinQ

1320 (ingress), 1320 (egress)

Количество правил MAC ACLinput/output

5089/5108

Количество правил IPv4/IPv6 ACL input/output1

5089/5108 IPv4

2544/2554 IPv6

Количество маршрутов L3 IPv4 Unicast

3 4

294884 /16336

Количество маршрутов L3 IPv6 Unicast

3 4

73718 /4086

Количество маршрутов L3 IPv4 Multicast

3 4

24564 /8177

Количество маршрутов L3 IPv6 Multicast

3 4

24564 /2044

Количество VRRP-маршрутизаторов

127

Максимальное количество ECMP-групп

12288

Максимальное количество путей в ECMP-группе

Количество VRF

251 (включая VRF по умолчанию)

Количество L3-интерфейсов

2050

Максимальное количество VXLAN

2046

Максимальное количество MPLS-туннелей всех типов,

инкапсуляция и декапсуляция

4362

Максимальное количество транспортных MPLS-туннелей,

инкапсуляция и декапсуляция

2048

Максимальное количество сервисных MPLS-туннелей,

инкапсуляция и декапсуляция

2048/250

Link Aggregation Groups (LAG)

128, до 32 портов в одном LAG

Качество обслуживания QoS

8 выходных очередей для каждого порта

Размер Jumbo-фреймов

10240 байт

Стекирование

до 8 устройств

Технические характеристики (продолжение)

2eltex.ru

Техническое описание

Ethernet-коммутатор для ЦОД MES5500-32

1Функции используют общие аппаратные ресурсы TCAM. Количественные характеристики с установленной лицензией EVPN или MPLS будут отличаться.

2Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы. Количественные характеристики с установленной лицензией EVPN или MPLS будут отличаться.

³Максимальное значение для режима распределения системных ресурсов mid-l3-mid-l2.

4Максимальное значение для режима распределения системных ресурсов min-l3-max-l2.

Функциональные возможности (продолжение)

— Поддержка Loopback Detection (LBD)

— Поддержка ERPS (G.8032v2)

— Поддержка Flex-link

— Поддержка Private VLAN

— Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L3

— Поддержка статических маршрутов IPv4 и IPv6

— Протоколы динамической маршрутизации RIPv2,

OSPFv2, OSPFv3, IS-IS, BGP¹ (IPv4 Unicast, IPv4 Multicast)

— Address Resolution Protocol (ARP)

— Policy-Based Routing (IPv4)

— Поддержка протокола VRRP

— Протоколы динамической маршрутизации мультикаста

PIM SM, PIM DM, IGMP Proxy, MSDP

— Поддержка протокола BFD (для BGP, OSPF, IS-IS,

статических маршрутов)

— Поддержка функции IP Unnumbered

— Поддержка протокола GRE

— Поддержка технологии VRF lite

Технология EVPN/VXLAN

— Поддержка сервисов L2VPN

— Поддержка сервисов L3VPN (symmetric IRB)

— Ingress replication

— Multicast replication

— EVPN multihoming

— Anycast gateway

— ARP suppression

— IPv4 gateway address (для маршрутов type 5)

— MAC mobility

Технология MPLS

— Поддержка LDP (Label Distribution Protocol)

— Поддержка сервисов L3VPN:

— Поддержка L3VPN для AFI/SAFI VPNv4 Unicast

— Назначение меток в режиме label-per-vrf

Функции Link Aggregation

— Создание групп LAG

— Объединение каналов с использованием LACP

— Поддержка LAG Balancing Algorithm

— Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

— Функциональность IРv6 Host

— Совместное использование IРv6, IРv4

Сервисные функции

— Диагностика оптического трансивера

Функции обеспечения безопасности

— IP Source Guard

— Dynamic ARP Inspection

— Поддержка sFlow

— Проверка подлинности на основе MAC-адреса,

ограничение количества MAC-адресов, статические MAC-

адреса

— Проверка подлинности на основе IEEE 802.1x

— Guest VLAN

— Система предотвращения DoS-атак

— Сегментация трафика

— Фильтрация DHCP-клиентов

— Предотвращение атак BPDU

— Фильтрация NetBIOS/NetBEUI

— PPPoE Intermediate Agent

Списки управления доступом ACL

— L2-L3-L4 ACL (Access Control List)

— Поддержка Time-Based ACL

— IРv6 ACL

— ACL на основе:

— Порта коммутатора

— Приоритета IEEE 802.1p

— VLAN ID

— EtherType

— DSCP

— Типа IP-протокола

— Номера порта TCP/UDP

Основные функции качества обслуживания (QoS)

и ограничение скорости

— Статистика QoS

— Ограничение скорости на портах (Shaping, Policing)

— Поддержка класса обслуживания IEEE 802.1р

— Защита от широковещательного «шторма»

— Управление полосой пропускания

— Обработка очередей по алгоритмам Strict Priority (SP)/

Weighted Round Robin (WRR)

— Три цвета маркировки

— Назначение меток CoS/DSCP на основании ACL

— Назначение меток VLAN на основании ACL

— Настройка приоритетов 802.1p для VLAN управления

— Перемаркировка DSCP to CoS, CoS to DSCP

— Назначение меток 802.1p DSCP для протокола IGMP

OAM

— 802.3ah Ethernet Link OAM

— 802.3ah Unidirectional Link Detection (протокол

обнаружения однонаправленных линков)

Синхронизация времени

— Клиент SNTP (Simple Network Time Protocol)

— Клиент NTP (Network Time Protocol), сервер NTP,

одноранговый узел NTP

Основные функции управления

— DHCP Snooping

— DHCP Relay (поддержка IPv4/IPv6)

— DHCP Option 12

— DHCP Option 82

— Загрузка и выгрузка конфигурационного файла

по TFTP/SCP/SFTP/FTP

— Протокол SNMP

— Интерфейс командной строки (CLI)

— Web-интерфейс

— Syslog

— Traceroute (поддержка IPv4/IPv6)

— Ping (поддержка IPv4/IPv6)

— LLDP (802.1ab) + LLDP MED

— LLDP (IEEE 802.1ab)

3eltex.ru

Техническое описание

Ethernet-коммутатор для ЦОД MES5500-32

1Поддержка протокола BGP предоставляется по лицензии.

2Поддержка технологии EVPN предоставляется по лицензии.

3Поддержка технологии MPLS предоставляется по лицензии.

Функциональные возможности (продолжение)

— Поддержка авторизации вводимых команд с помощью

сервера TACACS+

— Управление доступом к коммутатору — уровни

привилегий для пользователей

— Списки контроля доступа (Management ACL)

— Блокировка интерфейса управления

— Локальная аутентификация

— Фильтрация IP-адресов для SNMP

— Клиент RADIUS/TACACS+ (Terminal Access Controller

Access Control System)

— Сервер и клиент Telnet

— Сервер и клиент SSH

— Поддержка SSL

— Поддержка макрокоманд

— Журналирование вводимых команд

— Системный журнал

— Автоматическая настройка DHCP

— Сервер DHCP

— Команды отладки

— Механизм ограничения трафика в сторону CPU

— Шифрование паролей

— Восстановление пароля

Функции мониторинга

— Статистика интерфейсов

— Удаленный мониторинг RMON

— Мониторинг загрузки CPU по задачам и типу трафика

— Мониторинг температуры

— Мониторинг TCAM

MIB

— RFC 1065, 1066, 1155, 1156, 2578 MIB Structure

— RFC 1212 Concise MIB Definitions

— RFC 1213 MIB II

— RFC 1215 MIB Traps Convention

— RFC 1493, 4188 Bridge MIB

— RFC 1157, 2571-2576 SNMP MIB

— RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB

— RFC 1271,1757, 2819 RMON MIB

— RFC 2465 IPv6 MIB

— RFC 2466 ICMPv6 MIB

— RFC 2737 Entity MIB

— RFC 4293 IPv6 SNMP Mgmt Interface MIB

— Private MIB

— RFC 3289 DIFFSERV MIB

— RFC 2021 RMONv2 MIB

— RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB

— RFC 2668 IEEE 802.3 MAU MIB

— RFC 2674, 4363 IEEE 802.1p MIB

— RFC 2233, 2863 IF MIB

— RFC 2618 RADIUS Authentication Client MIB

— RFC 4022 MIB для TCP

— RFC 4113 MIB для UDP

— RFC 3298 MIB для Diffserv

— RFC 2620 RADIUS Accounting Client MIB

— RFC 2925 Ping & Traceroute MIB

— RFC 768 UDP

— RFC 791 IP

— RFC 792 ICMPv4

— RFC 2463, 4443 ICMPv6

— RFC 4884 Extended ICMP для поддержки сообщений

Multi-Part

— RFC 793 TCP

— RFC 2474, 3260 Определение поля DS в заголовке IPv4

и IPv6

— RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication

Protocol (EAP)

— RFC 2571-2574 SNMP

— RFC 826 ARP

— МЭК 61850

4eltex.ru

Техническое описание

Ethernet-коммутатор для ЦОД MES5500-32

Наименование

Описание

MES5500-32

Ethernet-коммутатор MES5500-32, 1 порт 10/100/1000BASE-T (OOB), 32 порта 40GBASE-R4 (QSFP+)/

100GBASE-R4 (QSFP28), 2 порта 10GBASE-R (SFP+), 1 порт USB, коммутатор L3

Вентиляция

5 × 4WIRE-2FAN1

Комплект из пяти вентиляционных панелей 4WIRE-2FAN1 с воздушным потоком Front-to-Back

5 × 4WIRE-2FAN1 BTF

Комплект из пяти вентиляционных панелей 4WIRE-2FAN1 BTF с воздушным потоком Back-to-Front

Сопутствующие товары

PM600-220/12

Модуль питания PM600-220/12, 220 В AC, 600 Вт

PM600-48/12

Модуль питания PM600-48/12, 48 В DC, 600 Вт

PM600-220/12 BTF

Модуль питания PM600-220/12 BTF, Back-to-Front, 220 В AC, 600 Вт

PM600-48/12 BTF

Модуль питания PM600-48/12 BTF, Back-to-Front, 48 В DC, 600 Вт

Сопутствующие программное обеспечение

ECCM-MES5500-32

Опция ECCM-MES5500-32 системы управления Eltex ECCM для управления и мониторинг сетевыми

элементами Eltex: 1 сетевой элемент MES5500-32

Информация для заказа

1 По умолчанию модули вентиляции не установлены. Для выбора типа вентиляционных модулей обратитесь в коммерческий отдел.

Сделать заказ

Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-

водитель коммуникационного оборудования с 30-летней историей.

Комплексность решений и возможность их бесшовной интеграции

в инфраструктуру Заказчика — приоритетное направление развития

компании.

О компании Eltex

+7 (383) 274 10 01

+7 (383) 274 48 48

eltex@eltex.ru eltex.ru

eltex.ru

Техническое описание

Ethernet-коммутатор для ЦОД MES5500-32

Физические параметры и параметры окружающей среды

Питание

сеть переменного тока: 100–240 В, 50–60 Гц

сеть постоянного тока: 36–72 В

варианты питания:

џодин источник питания переменного или постоянного тока;

џдва источника питания переменного или постоянного тока с возможностью

горячей замены

Макс. потребляемая мощность

400 Вт

Тепловыделение

400 Вт

Аппаратная поддержка Dying Gasp

нет

Рабочая температура окружающей среды

от 0 до +45 °С

Температура хранения

от -50 до +70 °С

Относительная влажность при

эксплуатации

не более 80 % (без образования конденсата)

Вентиляция

Front-to-Back/Back-to-Front, 5 сдвоенных вентиляторов

Максимальный уровень акустического

шума

Front-to-back:

С передней панели, max < 73,5 дБ

С задней панели, max < 85,1 дБ

Back-to-Front:

С передней панели, max < 78,8 дБ

С задней панели, max < 85,4 дБ

Габариты (Ш × В × Г)

440 × 44 × 534 мм

Масса

11,8 кг

Физические характеристики
