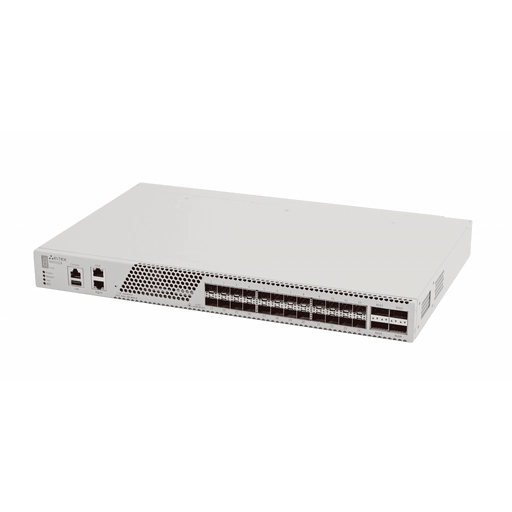

Eltex MES5324

Eltex MES5324
Каночкин Виталий
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
+7 (906) 050 52 43
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Чертежи и 3D-модели
Душевная тех. поддержка

Краткое техническое описание (Datasheet)

– Пропускная способность 800 Гбит/с
– Неблокируемая коммутационная матрица
–24 порта 10G, 4 порта 40G
– Коммутатор уровня L3
–Стекирование до 8 устройств
– Резервирование источников питания
– Дублированная система вентиляции
–Front-to-Back вентиляция
Технические характеристики
Интерфейсы
10GBASE-R (SFP+)/1000BASE-X (SFP)
24
40GBASE-SR4/LR4 (QSFP+)
4
10/100/1000BASE-T (ООВ)
1
10/100/1000BASE-T
(In-band management)
1
Консольный порт RS-232 (RJ-45)
1
Производительность
Пропускная способность
800 Гбит/с
Производительность на пакетах длиной
64 байта¹
512,8 MPPS
Объем буферной памяти
4 Мбайт
Объем ОЗУ (DDR3)
4 Гбайт
Объем ПЗУ (NAND)
2 Гбайт
Таблица MAC-адресов
65536
Количество ARP-записей²
7748
Таблица VLAN
4094
Количество L2 Multicast-групп
4091
Количество правил SQinQ
1982 (ingress/egress)
Количество правил ACL
1982
Количество маршрутов L3 IPv4 Unicast³
7744
Количество маршрутов L3 IPv6 Unicast³
1942

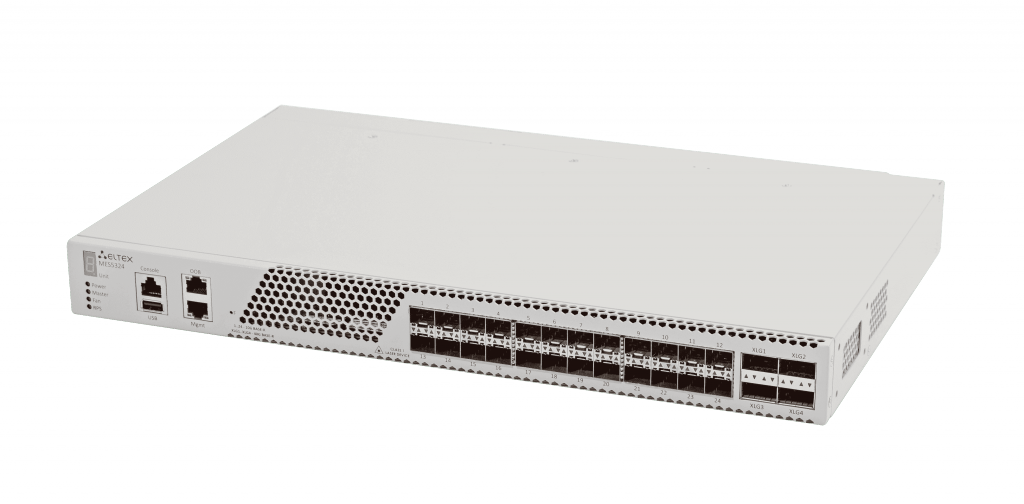

Коммутаторы MES5324 — высокопроизводительные устрой-
ства, оснащенные интерфейсами 10GBASE-R и 40GBASE-SR4/
LR4 и предназначенные для использования в операторских
сетях в качестве устройств агрегации и в центрах обработки
данных (ЦОД) в качестве Top-of-Rack или End-of-Row комму-
таторов.
Порты MES5324 поддерживают работу на скоростях 1 Гбит/с
(SFP), 10 Гбит/с (SFP+) и 40 Гбит/с (QSFP+), что обеспечивает
гибкость в использовании и возможность постепенного пере-
хода на более высокие скорости передачи данных. Неблоки-
руемая коммутационная матрица позволяет осуществлять
корректную обработку пакетов при максимальных нагрузках,
сохраняя при этом минимальные и предсказуемые задержки
на всех типах трафика. Схема вентиляции Front-to-Back
обеспечивает эффективное охлаждение при использовании
устройств в условиях современных ЦОД.
Дублированные вентиляторы и источники питания постоян-
ного или переменного тока в сочетании с развитой системой
мониторинга аппаратной части устройства позволяют получить
высокие показатели надежности. Устройства имеют возмож-
ность горячей замены модулей питания и вентиляционных
модулей, обеспечивая бесперебойность функционирования
сети оператора.
¹ Значение указано для односторонней передачи.
² Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации.
³ Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы.
1eltex.ru
Техническое описание
Ethernet-коммутаторы агрегации MES5324
Функции интерфейсов
– Защита от блокировки очереди (HOL)
– Поддержка обратного давления (Back Pressure)
– Поддержка Auto MDI/MDIX
– Поддержка сверхдлинных кадров (Jumbo Frames)
– Управление потоком (IEEE 802.3X)
– Зеркалирование портов (SPAN, RSPAN)
– Стекирование
Функции при работе с MAC-адресами
– Независимый режим обучения в каждой VLAN
– Поддержка многоадресной рассылки (MAC Multicast Support)
– Регулируемое время хранения MAC-адресов
– Статические записи MAC (Static MAC Entries)
– Логирование событий MAC Flapping
Поддержка VLAN
– Поддержка Voice VLAN
– Поддержка 802.1Q
– Поддержка Q-in-Q
– Поддержка Selective Q-in-Q
– Поддержка GVRP
Функции L2 Multicast
– Поддержка профилей Multicast
– Поддержка статических Multicast-групп
– Поддержка IGMP Snooping v1,2,3
– Поддержка IGMP Snooping fast-leave на основе хоста/порта
– Поддержка PIM Snooping
– Поддержка функции IGMP proxy-report
– Поддержка авторизации IGMP через RADIUS
– Поддержка MLD Snooping v1,2
– Поддержка IGMP Querier
– Поддержка MVR
Функции L2
– Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
– Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
– Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
– Поддержка STP Multiprocess
– Поддержка PVSTP+
– Поддержка RPVSTP+
– Поддержка Spanning Tree Fast Link option
– Поддержка STP Root Guard
– Поддержка STP Loop Guard
– Поддержка BPDU Filtering
– Поддержка STP BPDU Guard
– Поддержка Loopback Detection (LBD) на основе VLAN
– Поддержка ERPS (G.8032v2)
– Поддержка Flex-link
– Поддержка Private VLAN, Private VLAN Trunk
– Поддержка Layer 2 Protocol Tunneling (L2PT)
Функции L3
– Поддержка статических маршрутов IPv4 и IPv6
– Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-
IS (IPv4 Unicast), BGP² (IPv4 Unicast, IPv4 Multicast, IPv6 Unicast)
– Поддержка протокола BFD (для BGP, OSPF)
– Address Resolution Protocol (ARP)
– Поддержка Proxy ARP
– Поддержка маршрутизации на основе политик — Policy-Based
Routing (IPv4)
– Поддержка протокола VRRP
– Протоколы динамической маршрутизации мультикаста PIM SM, PIM
DM, IGMP Proxy, MSDP
– Балансировка нагрузки ECMP
– Поддержка функции IP Unnumbered
– Поддержка протокола GRE
– Поддержка VRF Lite
Функции Link Aggregation
– Создание групп LAG
– Объединение каналов с использованием LACP
– Поддержка LAG Balancing Algorithm
– Поддержка Multi-Switch Link Aggregation Group (MLAG)
Функции обеспечения безопасности
– Защита от несанкционированных DHCP-серверов (DHCP Snooping)
– Опция 82 протокола DHCP
– IP Source Guard
– Dynamic ARP Inspection
– First Hop Security
– Поддержка sFlow
– Проверка подлинности на основе MAC-адреса, ограничение
количества MAC-адресов, статические MAC-адреса
– Проверка подлинности по портам на основе 802.1x
– Guest VLAN
– Система предотвращения DoS-атак
– Сегментация трафика
– Фильтрация DHCP-клиентов
– Предотвращение атак BPDU
– Фильтрация NetBIOS/NetBEUI
– PPPoE Intermediate Agent
Функциональные возможности
Технические характеристики (продолжение)
¹ Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы.
² Поддержка протокола BGP предоставляется по лицензии.
Производительность
3876
1006
255
64
16 (включая VRF по умолчанию)
2048
48
8 выходных очередей для каждого порта
максимальный размер пакетов 10240 байт
8 устройств
2eltex.ru
Техническое описание
Ethernet-коммутаторы агрегации MES5324
Поддержка IPv6
– Функциональность IPv6 Host
– Совместное использование IPv4, IPv6
Сервисные функции
– Виртуальное тестирование кабеля (VCT)
– Диагностика оптического трансивера
– Green Ethernet
Основные функции качества обслуживания (QoS)
– Статистика QoS
– Ограничение скорости на портах (shaping, policing)
– Поддержка класса обслуживания 802.1p
– Поддержка Storm Control для различного трафика (broadcast,
multicast, unknown unicast)
– Управление полосой пропускания
– Обработка очередей по алгоритмам Strict priority (SP)/Weighted
Round Robin (WRR)
– Три цвета маркировки
– Назначение меток CoS/DSCP на основании ACL
– Назначение меток VLAN на основании ACL
– Настройка приоритетов 802.1p для VLAN управления
– Перемаркировка DSCP to CoS, CoS to DSCP
– Назначение меток 802.1р, DSCP для протокола IGMP
OAM
– 802.3ah Ethernet Link OAM
– 802.1ag Connectivity Fault Management (CFM)
– 802.3ah Unidirectional Link Detection
(протокол обнаружения однонаправленных линков)
Синхронизация времени
– Клиент SNTP (Simple Network Time Protocol)
– Клиент NTP (Network Time Protocol), сервер NTP, одноранговый узел
NTP
ACL (Списки управления доступом)
– L2-L3-L4 ACL (Access Control List)
– Поддержка Time-Based ACL
– IPv6 ACL
– ACL на основе:
– Порта коммутатора
– Приоритета 802.1p
– VLAN ID
– Ethertype
– DSCP
– Типа протокола
– Номера порта TCP/UDP
– Содержимого пакета, определяемого пользователем (User
Defined Bytes)
Основные функции управления
– Загрузка и выгрузка конфигурационного файла по TFTP/SCP/SFTP/FTP
– Перенаправление вывода команд CLI в произвольный файл на ПЗУ
– Протокол SNMP
– Интерфейс командной строки (CLI)
– Web-интерфейс
– Syslog
– Ping (поддержка IPv4/IPv6)
– Traceroute
– LLDP (802.1ab) + LLDP MED
– Возможность обработки трафика управления с двумя заголовками
802.1Q
– Поддержка авторизации вводимых команд с помощью сервера
TACACS+
– Управление доступом к коммутатору — уровни привилегий для
пользователей
– Блокировка интерфейса управления
– Локальная аутентификация
– Фильтрация IP-адресов для SNMP
– Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control
System)
– Функция Change of Authorization (CoA)
– Сервер и клиент Telnet
– Сервер и клиент SSH
– Удаленный запуск команд посредством SSH
– Поддержка SSL
– Поддержка макрокоманд
– Журналирование вводимых команд
– Системный журнал
– Автоматическая настройка DHCP
– DHCP Relay (Option 82)
– DHCP Option 12
– DHCPv6 Relay, DHCPv6 LDRA (Option 18, 37)
– Сервер DHCP
– Добавление тега PPPoE Circuit-ID
– Команды отладки
– Механизм ограничения трафика в сторону CPU
– Шифрование пароля
– Восстановление пароля
– Сервер DNS (Resolver)
Функции мониторинга
– Статистика интерфейсов
– Удаленный мониторинг RMON
– Поддержка IP SLA
– Мониторинг загрузки CPU по задачам и по типу трафика
– Мониторинг загрузки оперативной памяти (RAM)
– Мониторинг температуры
– Мониторинг TCAM
Стандарты MIB/IETF
– RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
– RFC 1212 Concise MIB Definitions
– RFC 1213 MIB II
– RFC 1215 MIB Traps Convention
– RFC 1493, 4188 Bridge MIB
– RFC 1157, 2571-2576 SNMP MIB
– RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
– RFC 1271, 1757, 2819 RMON MIB
– RFC 2465 IPv6 MIB
– RFC 2466 ICMPv6 MIB
– RFC 2737 Entity MIB
– RFC 4293 IPv6 SNMP Mgmt Interface MIB
– Private MIB
– RFC 3289 DIFFSERV MIB
– RFC 2021 RMONv2 MIB
– RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
– RFC 2668 802.3 MAU MIB
– RFC 2674, 4363 802.1p MIB
– RFC 2233, 2863 IF MIB
– RFC 2618 RADIUS Authentication Client MIB
– RFC 4022 MIB для TCP
– RFC 4113 MIB для UDP
– RFC 2620 RADIUS Accounting Client MIB
– RFC 2925 Ping & Traceroute MIB
– RFC 768 UDP
– RFC 791 IP
– RFC 792 ICMPv4
– RFC 2463, 4443 ICMPv6
– RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
– RFC 793 TCP
– RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
– RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol
(EAP)
– RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
– RFC 826 ARP
– RFC 854 Telnet
– МЭК 61850
Функциональные возможности (продолжение)
3eltex.ru
Техническое описание
Ethernet-коммутаторы агрегации MES5324
Наименование
Описание
MES5324
Ethernet-коммутатор MES5324, 1 порт 10/100/1000BASE-T (OOB), 1 порт 10/100/1000BASE-T (Management),
24 порта 10GBASE-R (SFP+)/1000BASE-X (SFP), 4 порта 40GBASE-SR4/LR4, коммутатор L3
Сопутствующие товары
PM160-220/12
Модуль питания PM160-220/12, 100–240 В AC, 160 Вт
PM100-48/12
Модуль питания PM100-48/12, 36–72 В DC, 100 Вт
PM165-220/12
Модуль питания PM165-220/12, 100–240 В DC, 165 Вт
Сопутствующее программное обеспечение
ECCM-MES5324
Опция ECCM-MES5324 системы управления Eltex.ECCM для мониторинга и управления сетевыми элементами
Eltex: 1 сетевой элемент MES5324
Функциональные возможности (продолжение)
Информация для заказа
Физические параметры и параметры окружающей среды
Питание
100–240 В AC, 50–60 Гц;
36–72 В DC
Варианты питания:
џодин источник питания постоянного или переменного тока
џдва источника питания постоянного или переменного тока с возможностью горячей замены
Максимальная потребляемая
мощность
107 Вт
Тепловыделение
107 Вт
Аппаратная поддержка Dying
Gasp
нет
Рабочая температура
окружающей среды
от 0 до +45 °С
Температура хранения
от -50 до +70°С
Относительная влажность при
эксплуатации
не более 80 % (без образования конденсата)
Охлаждение
Front-to-Back, 4 вентилятора
Исполнение
19", 1U
Габариты (Ш × В × Г)
430 × 44 × 298 мм
Масса
3,95 кг
Физические характеристики
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и
производитель коммуникационного оборудования с 30-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика — приоритетное направ-
ление развития компании.
eltex.ru
4
Сделать заказ
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
Техническое описание
Ethernet-коммутаторы агрегации MES5324
