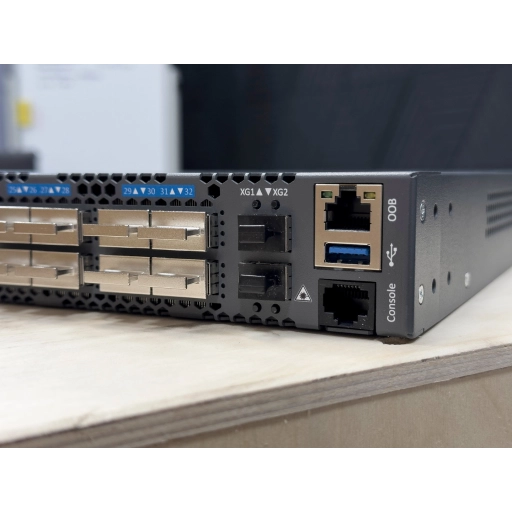

Eltex MES5700-32
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Краткое техническое описание (Datasheet)
– Высокопроизводительный коммутатор (до 25,6 Тбит/с)
– Неблокируемая коммутационная матрица
– Коммутатор уровня L3
– Стекирование до 8 устройств
– Резервирование источников питания
– Front-to-Back/Back-to-Front вентиляция
Интерфейсы
10/100/1000BASE-T (OOB)
1
10GBASE-R (SFP+)
2
40GBASE-R4 (QSFP+)/100GBASE-R4 (QSFP28)/
400GBASE-R8 (QSFP56-DD)
32
USB 2.0
1
Консольный порт RS-232 (RJ-45)
1
Общие параметры
Пропускная способность
25,6 Тбит/с
1
Производительность на пакетах длиной 64 байта
5426 MPPS
Объем буферной памяти
48 Мбайт
Объем ОЗУ (DDR4)
8 Гбайт
Объем ПЗУ (embedded uSSD)
8 Гбайт
Таблица MAC-адресов
131072²/262144³
Количество ARP-записей⁴
65469²/98237³
Таблица VLAN
4094
Количество L2 Multicast-групп
2046
Коммутатор MES5700-32 — это высокопроизводитель-
ное устройство, оснащенное интерфейсами 400GBASE-R8
и 10GBASE-R и предназначенное для использования в
центрах обработки данных (ЦОД) в качестве Spine, Super
Spine, а также Top-of-Rack или End-of-Row коммутатора.
Неблокируемая коммутационная матрица позволяет
осуществлять корректную обработку пакетов при макси-
мальной нагрузке, сохраняя при этом минимальные и
предсказуемые задержки для всех типов трафика.
Коммутатор MES5700-32 имеет возможность использо-
вания схем вентиляции Front-to-Back и Back-to-Front, что
обеспечивает эффективное охлаждение при эксплуата-
ции устройства в условиях современных ЦОД.
Отказоустойчивость устройства обеспечивается резер-
вированием источников питания (1+1) и применением
сменных модулей вентиляции. Коммутатор имеет воз-
можность горячей замены модулей питания и вентиля-
ционных модулей, обеспечивая бесперебойное функ-
ционирование сети оператора.
Поддержка технологии EVPN/VXLAN, реализованная в
устройстве, позволяет создавать сети с простой, высо-
копроизводительной и масштабируемой архитектурой
для центров обработки данных.
Технические характеристики
Техническое описание
Ethernet-коммутатор для ЦОД MES5700-32
1eltex.ru
1Значения указаны для односторонней передачи.
2Максимальное значение для режима распределения системных ресурсов mid-l3-mid-l2.
3Максимальное значение для режима распределения системных ресурсов min-l3-max-l2.
4Для каждого хоста в ARP-таблице создается дополнительная запись в таблице коммутации. Количество ARP-записей с установленной лицензией EVPN или MPLS будет отличаться.
Функциональные возможности
Функции интерфейсов
– Защита от блокировки очереди (HOL)
– Поддержка обратного давления (Back pressure)
– Поддержка Auto MDI/MDIX
– Поддержка сверхдлинных кадров (Jumbo frames)
– Управление потоком (IEEE 802.3X)
– Зеркалирование портов (SPAN, RSPAN)
– Стекирование
Функции при работе с МAC-адресами
– Независимый режим обучения в каждой VLAN
– Поддержка многоадресной рассылки (MAC Multicast
Support)
– Регулируемое время хранения MAC-адресов
– Статические MAC-адреса (Static MAC Entries)
– Логирование событий MAC Flapping
Поддержка VLAN
– Поддержка Voice VLAN
– Поддержка IEEE 802.1Q
– Поддержка Q-in-Q
– Поддержка Selective Q-in-Q
– Поддержка GVRP
– Поддержка Subnet-based VLAN
Функции L2 Multicast
– Поддержка профилей Multicast
– Поддержка статических Multicast-групп
– Поддержка IGMP Snooping v1,2,3
– Поддержка IGMP Snooping fast-leave на основе
хоста/порта
– Поддержка PIM Snooping
– Поддержка авторизации IGMP через RADIUS
– Поддержка MLD Snooping v1,2
– Поддержка IGMP Querier
Функции L2
– Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
– Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE
802.1w)
– Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE
802.1s)
– Поддержка Spanning Tree Fast Link option
– Поддержка STP Root Guard
– Поддержка BPDU Filtering
– Поддержка STP BPDU Guard
– Поддержка Loopback Detection (LBD)
– Поддержка ERPS (G.8032v2)
Технические характеристики (продолжение)
Техническое описание
Ethernet-коммутатор для ЦОД MES5700-32
2eltex.ru
Общие параметры
1
Количество правил SQinQ
1320 (ingress), 1320 (egress)
Количество правил MAC ACL input/output
1
5089/5108
Количество правил IPv4/IPv6 ACL input/output1
5089/5108 IPv4
2544/2554 IPv6
2
Количество маршрутов L3 IPv4 Unicast
3 4
294884 /16336
2
Количество маршрутов L3 IPv6 Unicast
3 4
73718 /4086
2
Количество маршрутов L3 IPv4 Multicast
3 4
24564 /8177
2
Количество маршрутов L3 IPv6 Multicast
3 4
24564 /2044
Количество VRRP-маршрутизаторов
127
Максимальное количество ECMP-групп
12288
Максимальное количество путей в ECMP-группе
64
Количество VRF
251 (включая VRF по умолчанию)
Количество L3-интерфейсов
2050
1
Максимальное количество VXLAN
2046
Максимальное количество MPLS-туннелей всех типов,
1
инкапсуляция и декапсуляция
4362
Максимальное количество транспортных MPLS-туннелей,
1
инкапсуляция и декапсуляция
2048
Максимальное количество сервисных MPLS-туннелей,
1
инкапсуляция и декапсуляция
2048/250
Link Aggregation Groups (LAG)
128, до 32 портов в одном LAG
Качество обслуживания QoS
8 выходных очередей для каждого порта
Размер Jumbo-фреймов
10240 байт
Стекирование
до 8 устройств
1Функции используют общие аппаратные ресурсы TCAM. Количественные характеристики с установленной лицензией EVPN или MPLS будут отличаться.
2Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы. Количественные характеристики с установленной лицензией EVPN или MPLS будут отличаться.
³Максимальное значение для режима распределения системных ресурсов mid-l3-mid-l2.
4Максимальное значение для режима распределения системных ресурсов min-l3-max-l2.
Функциональные возможности (продолжение)
– Поддержка Flex-link
– Поддержка PVSTP+
– Поддержка RPVSTP+
Функции L3
– Поддержка статических маршрутов IPv4 и IPv6
– Протоколы динамической маршрутизации RIPv2,
1
OSPFv2, OSPFv3, IS-IS, BGP (IPv4 Unicast, IPv4 Multicast)
– Address Resolution Protocol (ARP)
– Policy-Based Routing (IPv4)
– Поддержка протокола VRRP
– Протоколы динамической маршрутизации мультикаста
PIM SM, PIM DM, IGMP Proxy, MSDP
– Поддержка протокола BFD (для BGP, OSPF, IS-IS,
статических маршрутов)
– Поддержка функции IP Unnumbered
– Поддержка протокола GRE
– Поддержка технологии VRF lite
2
Технология EVPN/VXLAN
– Поддержка сервисов L2VPN
– Поддержка сервисов L3VPN (symmetric IRB)
– Ingress replication
– Multicast replication
– EVPN multihoming
– Anycast gateway
– ARP suppression
– IPv4 gateway address (для маршрутов type 5)
– MAC mobility
3
Технология MPLS
— Поддержка LDP (Label Distribution Protocol)
— Поддержка сервисов L3VPN:
— Поддержка L3VPN для AFI/SAFI VPNv4 Unicast
— Назначение меток в режиме label-per-vrf
Функции Link Aggregation
– Создание групп LAG
– Объединение каналов с использованием LACP
– Поддержка LAG Balancing Algorithm
– Поддержка Multi-Switch Link Aggregation Group (MLAG)
Поддержка IPv6
– Функциональность IРv6 Host
– Совместное использование IРv6, IРv4
Сервисные функции
– Диагностика оптического трансивера
Функции обеспечения безопасности
– IP Source Guard
– Dynamic ARP Inspection
– Поддержка sFlow
– Проверка подлинности на основе MAC-адреса,
ограничение количества MAC-адресов, статические
MAC-адреса
– Проверка подлинности основе 802.1x IEEE
– Guest VLAN
– Система предотвращения атакDoS-
– Сегментация трафика
– DHCP-Фильтрация клиентов
– BPDUПредотвращение атак
– NetBIOS/NetBEUIФильтрация
– PPPoE Intermediate Agent
Списки управления доступом ACL
– L2-L3-L4 ACL (Access Control List)
– Поддержка Time-Based ACL
– IРv6 ACL
– ACL на основе:
– Порта коммутатора
– IEEE 802.1p Приоритета
– VLAN ID
– EtherType
– DSCP
– Типа протоколаIP-
– Номера порта TCP/UDP
Основные функции качества обслуживания (QoS)
и ограничение скорости
– Статистика QoS
– Ограничение скорости на портах (Shaping, Policing)
– Поддержка класса обслуживания IEEE 802.1р
– Защита от широковещательного «шторма»
– Управление полосой пропускания
– Обработка очередей по алгоритмам Strict Priority (SP)/
Weighted Round Robin (WRR)
– Три цвета маркировки
– Назначение меток CoS/DSCP на основании ACL
– Назначение меток VLAN на основании ACL
– Настройка приоритетов 802.1p для VLAN управления
– Перемаркировка DSCP to CoS, CoS to DSCP
– Назначение меток 802.1p DSCP для протокола IGMP
OAM
– 802.3ah Ethernet Link OAM
– 802.3ah Unidirectional Link Detection (протокол
обнаружения однонаправленных линков)
Синхронизация времени
— Клиент SNTP (Simple Network Time Protocol)
— Клиент NTP (Network Time Protocol), сервер NTP,
одноранговый узел NTP
Основные функции управления
– DHCP Snooping
– DHCP Relay (поддержка IPv4/IPv6)
– DHCP Option 12
– DHCP Option 82
– Загрузка и выгрузка конфигурационного файла по
TFTP/SCP/SFTP/FTP
– Протокол SNMP
– Интерфейс командной строки (CLI)
Техническое описание
Ethernet-коммутатор для ЦОД MES5700-32
3eltex.ru
1Поддержка протокола BGP предоставляется по лицензии.
2Поддержка технологии EVPN предоставляется по лицензии.
3Поддержка технологии MPLS предоставляется по лицензии.
Функциональные возможности (продолжение)
– Web-интерфейс
– Syslog
– Traceroute (поддержка IPv4/IPv6)
– Ping (поддержка IPv4/IPv6)
– LLDP (802.1ab) + LLDP MED
– LLDP (IEEE 802.1ab)
– Поддержка авторизации вводимых команд
с помощью сервера TACACS+
– Управление доступом к коммутатору – уровни
привилегий для пользователей
– Списки контроля доступа (Management ACL)
– Блокировка интерфейса управления
– Локальная аутентификация
– Фильтрация IP-адресов для SNMP
– Клиент RADIUS/TACACS+ (Terminal Access Controller
Access Control System)
– Сервер и клиент SSH
– Сервер и клиент Telnet
– Поддержка SSL
– Поддержка макрокоманд
– Журналирование вводимых команд
– Системный журнал
– Автоматическая настройка DHCP
– Сервер DHCP
– Команды отладки
– Механизм ограничения трафика в сторону CPU
– Шифрование паролей
– Восстановление пароля
Функции мониторинга
– Статистика интерфейсов
– Удаленный мониторинг RMON
– Мониторинг загрузки CPU по задачам и типу трафика
– Мониторинг температуры
– Мониторинг TCAM
MIB
– RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
– RFC 1212 Concise MIB Definitions
– RFC 1213 MIB II
– RFC 1215 MIB Traps Convention
– RFC 1493, 4188 Bridge MIB
– RFC 1157, 2571-2576 SNMP MIB
– RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
– RFC 1271, 1757, 2819 RMON MIB
– RFC 2465 IPv6 MIB
– RFC 2466 ICMPv6 MIB
– RFC 2737 Entity MIB
– RFC 4293 IPv6 SNMP Mgmt Interface MIB
– Private MIB
– RFC 3289 DIFFSERV MIB
– RFC 2021 RMONv2 MIB
– RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
– RFC 2668 IEEE 802.3 MAU MIB
– RFC 2674, 4363 IEEE 802.1p MIB
– RFC 2233, 2863 IF MIB
– RFC 2618 RADIUS Authentication Client MIB
– RFC 4022 MIB для TCP
– RFC 4113 MIB для UDP
– RFC 3298 MIB для Diffserv
– RFC 2620 RADIUS Accounting Client MIB
– RFC 2925 Ping & Traceroute MIB
– RFC 768 UDP
– RFC 791 IP
– RFC 792 ICMPv4
– RFC 2463, 4443 ICMPv6
– RFC 4884 Extended ICMP для поддержки сообщений
Multi-Part
– RFC 793 TCP
– RFC 2474, 3260 Определение поля DS в заголовке IPv4
и IPv6
– RFC 1321, 2284, 2865, 3580, 3748 Extensible
Authentication Protocol (EAP)
– RFC 2571-2574 SNMP
– RFC 826 ARP
– МЭК 61850
Техническое описание
Ethernet-коммутатор для ЦОД MES5700-32
4eltex.ru
Техническое описание
Ethernet-коммутатор для ЦОД MES5700-32
5eltex.ru
Физические параметры и параметры окружающей среды
Питание
100–240 В, 50–60 Гц
варианты питания:
џодин источник питания переменного тока;
џдва источника питания переменного тока с возможностью горячей замены
Макс. потребляемая мощность
1350 Вт
Тепловыделение
1350 Вт
Аппаратная поддержка Dying Gasp
нет
Рабочая температура окружающей среды
от 0 до +45 °С
Температура хранения
от -50 до +70 °С
Относительная влажность при
эксплуатации
не более 80 % (без образования конденсата)
Вентиляция
Front-to-Back/Back-to-Front, 6 сдвоенных вентиляторов
Габариты (Ш × В × Г)
440 × 44 × 530 мм
Масса
12,23 кг
Физические характеристики
Схема применения
Наименование
Описание

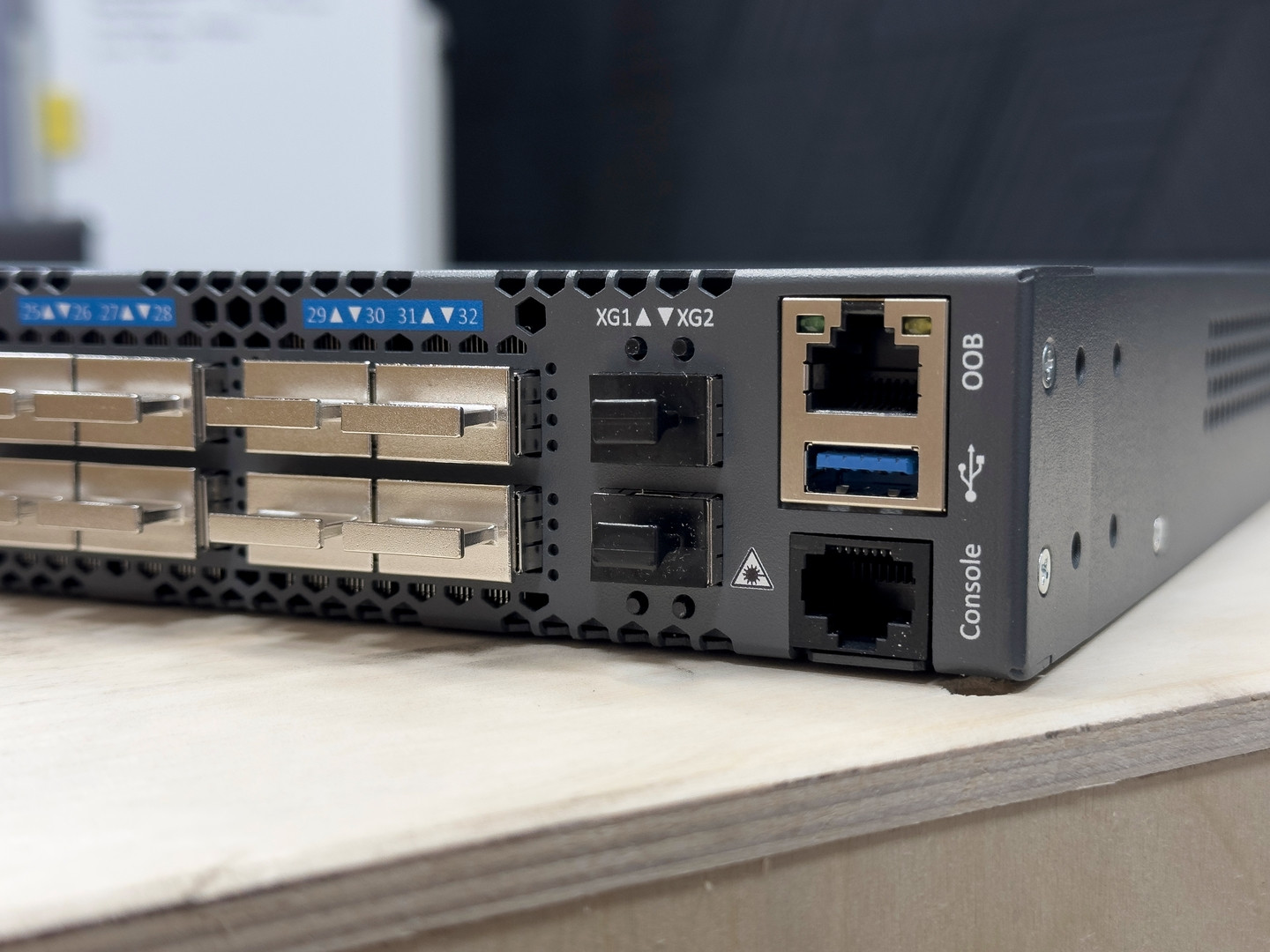

MES5700-32
Ethernet-коммутатор MES5700-32, 1 порт 10/100/1000BASE-T (OOB), 32 порта 40GBASE-R4 (QSFP+)/
100GBASE-R4 (QSFP28)/400GBASE-R8(QSFP56-DD), 2 порта 10GBASE-R (SFP+), 1 порт USB, коммутатор L3
Вентиляция¹
3 × FAN-4W-2X2-01
Комплект из трех вентиляционных панелей FAN-4W-2X2-01 с воздушным потоком Front-to-Back
3 × FAN-4W-2X2-01 BTF
Комплект из трех вентиляционных панелей FAN-4W-2X2-01 BTF с воздушным потоком Back-to-Front
Сопутствующее программное обеспечение
ECCM-MES5700-32
Опция ECCM-MES5700-32 системы управления Eltex ECCM для управления и мониторинга
сетевыми элементами Eltex: 1 сетевой элемент MES5700-32
Информация для заказа
Техническое описание
Ethernet-коммутатор для ЦОД MES5700-32
6
1 По умолчанию модули вентиляции не установлены. Для выбора типа вентиляционных модулей обратитесь в коммерческий отдел.
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
eltex.ru
