4 Для каждого хоста в ARP-таблице создается дополнительная запись в таблице коммутации. Количество ARP-записей с установленной лицензией EVPN или MPLS

будет отличаться.

MES5400-48

MES5310-48

Техническое описание

Ethernet-коммутаторы для ЦОД MES5310-48, MES5400-24, MES5400-48

1eltex.ru

Функциональные возможности

Функции интерфейсов

— Защита от блокировки очереди (HOL)

— Поддержка обратного давления (Back pressure)

— Поддержка Auto MDI/MDIX

— Поддержка сверхдлинных кадров (Jumbo frames)

— Управление потоком (IEEE 802.3X)

— Зеркалирование портов (SPAN, RSPAN)

— Стекирование

Функции при работе с МAC-адресами

— Независимый режим обучения в каждой VLAN

— Поддержка многоадресной рассылки (MAC Multicast Support)

— Регулируемое время хранения MAC-адресов

— Статические MAC-адреса (Static MAC Entries)

— Логирование событий MAC Flapping

Поддержка VLAN

— Поддержка Voice VLAN

— Поддержка IEEE 802.1Q

— Поддержка Q-in-Q

— Поддержка Selective Q-in-Q

— Поддержка GVRP

— Поддержка Subnet-based VLAN

Функции L2 Multicast

— Поддержка профилей Multicast

— Поддержка статических Multicast-групп

— Поддержка IGMP Snooping v1,2,3

— Поддержка IGMP Snooping fast-leave на основе хоста/порта

— Поддержка PIM Snooping

— Поддержка авторизации IGMP через RADIUS

— Поддержка MLD Snooping v1,2

— Поддержка IGMP Querier

MES5400-24

MES5310-48

MES5400-48

Общие параметры

Таблица VLAN

4094

Количество L2 Multicast-групп

4092

Количество правил SQinQ1

1320 (ingress), 1320 (egress)

Количество правил MAC ACL input/output

6070/6070

10737/10740

Количество правил IPv4/IPv6 ACL input/output

6070/6070 IPv4

3035/3035 IPv6

6070/6070 IPv4

3035/3035 IPv6

10737/10740 IPv4

5368/5370 IPv6

Количество маршрутов L3 IPv4 Unicast

32735

Количество маршрутов L3 IPv6 Unicast

8181

Количество маршрутов L3 IPv4 Multicast

12278

16366

Количество маршрутов L3 IPv6 Multicast

4088

Количество VRRP-маршрутизаторов

127

Максимальное количество ECMP-групп

6144

8192

12288

Максимальное количество путей в ECMP-группах

Количество VRF

251 (включая VRF по умолчанию)

Количество L3-интерфейсов

2050

Максимальное количество VXLAN1

4093

Максимальное количество MPLS-туннелей всех типов,

инкапсуляция и декапсуляция

4362

Максимальное количество транспортных MPLS-туннелей,

инкапсуляция и декапсуляция

2048

Максимальное количество сервисных MPLS-туннелей,

инкапсуляция и декапсуляция

2048/250

Link Aggregation Groups (LAG)

128, до 32 портов

в одном LAG

128, до 8 портов

в одном LAG

128, до 32 портов

в одном LAG

Качество обслуживания QoS

8 выходных очередей для каждого порта

Размер Jumbo-фреймов

10240 байт

Стекирование

до 8 устройств

Технические характеристики (продолжение)

Техническое описание

Ethernet-коммутаторы для ЦОД MES5310-48, MES5400-24, MES5400-48

2eltex.ru

1Функции используют общие аппаратные ресурсы TCAM. Количественные характеристики с установленной лицензией EVPN или MPLS будут отличаться.

2Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы. Количественные характеристики с установленной лицензией EVPN или MPLS будут

отличаться.

Функциональные возможности (продолжение)

Функции L2

— Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)

— Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)

— Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)

— Поддержка Spanning Tree Fast Link option

— Поддержка STP Root Guard

— Поддержка BPDU Filtering

— Поддержка STP BPDU Guard

— Поддержка Loopback Detection (LBD)

— Поддержка ERPS (G.8032v2)

— Поддержка Flex-link

— Поддержка PVSTP+

— Поддержка RPVSTP+

Функции L3

— Поддержка статических маршрутов IPv4 и IPv6

— Протоколы динамической маршрутизации RIPv2, OSPFv2,

OSPFv3, IS-IS, BGP¹ (IPv4 Unicast, IPv4 Multicast)

— Поддержка протокола BFD (для BGP, OSPF, IS-IS, статических

маршрутов)

— Address Resolution Protocol (ARP)

— Policy-Based Routing (IPv4)

— Поддержка протокола VRRP

— Протоколы динамической маршрутизации мультикаста PIM SM,

PIM DM, IGMP Proxy, MSDP

— Поддержка функции IP Unnumbered

— Поддержка протокола GRE

— Поддержка технологии VRF lite

Технология EVPN/VXLAN

— Поддержка сервисов L2VPN

— Поддержка сервисов L3VPN (symmetric IRB)

— Ingress replication

— Multicast replication

— EVPN multihoming

— Anycast gateway

— ARP suppression

— IPv4 gateway address (для маршрутов type 5)

— MAC mobility

Технология MPLS

— Поддержка LDP (Label Distribution Protocol)

— Поддержка сервисов L3VPN:

— Поддержка L3VPN для AFI/SAFI VPNv4 Unicast

— Назначение меток в режиме label-per-vrf

Функции Link Aggregation

— Создание групп LAG

— Объединение каналов с использованием LACP

— Поддержка LAG Balancing Algorithm

— Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

— Функциональность IРv6 Host

— Совместное использование IРv6, IРv4

Сервисные функции

— Диагностика оптического трансивера

Функции обеспечения безопасности

— IP Source Guard

— Dynamic ARP Inspection

— Поддержка sFlow

— Проверка подлинности на основе MAC-адреса, ограничение

количества MAC-адресов, статические MAC-адреса

— Проверка подлинности на основе IEEE 802.1x

— Guest VLAN

— Система предотвращения DoS-атак

— Сегментация трафика

— Фильтрация DHCP-клиентов

— Предотвращение атак BPDU

— Фильтрация NetBIOS/NetBEUI

— PPPoE Intermediate Agent

Списки управления доступом ACL

— L2-L3-L4 ACL (Access Control List)

— Поддержка Time-Based ACL

— IРv6 ACL

— ACL на основе:

— Порта коммутатора

— Приоритета IEEE 802.1p

— VLAN ID

— EtherType

— DSCP

— Типа IP-протокола

— Номера порта TCP/UDP

Основные функции качества обслуживания (QoS)

и ограничение скорости

— Статистика QoS

— Ограничение скорости на портах (Shaping, Policing)

— Поддержка класса обслуживания IEEE 802.1р

— Защита от широковещательного шторма

— Управление полосой пропускания

— Обработка очередей по алгоритмам Strict Priority (SP)/ Weighted

Round Robin (WRR)

— Три цвета маркировки

— Назначение меток CoS/DSCP на основании ACL

— Назначение меток VLAN на основании ACL

— Настройка приоритетов 802.1p для VLAN управления

— Перемаркировка DSCP to CoS, CoS to DSCP

— Назначение меток 802.1p DSCP для протокола IGMP

OAM

— 802.3ah Ethernet Link OAM

— 802.3ah Unidirectional Link Detection (протокол обнаружения

однонаправленных линков)

Синхронизация времени

— Клиент SNTP (Simple Network Time Protocol)

— Клиент NTP (Network Time Protocol), сервер NTP, одноранговый

узел NTP

Основные функции управления

— DHCP Snooping

— DHCP Relay (поддержка IPv4/IPv6)

— DHCP Option 12

— DHCP Option 82

— Загрузка и выгрузка конфигурационного файла по TFTP/SCP/SFTP/FTP

— Протокол SNMP

— Интерфейс командной строки (CLI)

— Web-интерфейс

— Syslog

— Traceroute (поддержка IPv4/IPv6)

— Ping (поддержка IPv4/IPv6)

— LLDP (802.1ab) + LLDP MED

— LLDP (IEEE 802.1ab)

— Поддержка авторизации вводимых командс помощью сервера

TACACS+

— Управление доступом к коммутатору — уровни привилегий для

пользователей

— Списки контроля доступа (Management ACL)

— Блокировка интерфейса управления

— Локальная аутентификация

— Фильтрация IP-адресов для SNMP

— Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control

System)

Техническое описание

Ethernet-коммутаторы для ЦОД MES5310-48, MES5400-24, MES5400-48

3eltex.ru

1Поддержка протокола BGP предоставляется по лицензии.

2Поддержка технологии EVPN предоставляется по лицензии.

3Поддержка технологии MPLS предоставляется по лицензии.

Функциональные возможности (продолжение)

— Сервер и клиент Telnet

— Сервер и клиент SSH

— Поддержка SSL

— Поддержка макрокоманд

— Журналирование вводимых команд

— Системный журнал

— Автоматическая настройка DHCP

— Сервер DHCP

— Команды отладки

— Механизм ограничения трафика в сторону CPU

— Шифрование паролей

— Восстановление пароля

Функции мониторинга

— Статистика интерфейсов

— Удаленный мониторинг RMON

— Мониторинг загрузки CPU по задачам и типу трафика

— Мониторинг температуры

— Мониторинг TCAM

MIB

— RFC 1065, 1066, 1155, 1156, 2578 MIB Structure

— RFC 1212 Concise MIB Definitions

— RFC 1213 MIB II

— RFC 1215 MIB Traps Convention

— RFC 1493, 4188 Bridge MIB

— RFC 1157, 2571-2576 SNMP MIB

— RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB

— RFC 1271,1757, 2819 RMON MIB

— RFC 2465 IPv6 MIB

— RFC 2466 ICMPv6 MIB

— RFC 2737 Entity MIB

— RFC 4293 IPv6 SNMP Mgmt Interface MIB

— Private MIB

— RFC 2021 RMONv2 MIB

— RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB

— RFC 2668 IEEE 802.3 MAU MIB

— RFC 2674, 4363 IEEE 802.1p MIB

— RFC 2233, 2863 IF MIB

— RFC 2618 RADIUS Authentication Client MIB

— RFC 4022 MIB для TCP

— RFC 4113 MIB для UDP

— RFC 3298 MIB для Diffserv

— RFC 2620 RADIUS Accounting Client MIB

— RFC 2925 Ping & Traceroute MIB

— RFC 768 UDP

— RFC 791 IP

— RFC 792 ICMPv4

— RFC 2463, 4443 ICMPv6

— RFC 4884 Extended ICMP для поддержки сообщений Multi-Part

— RFC 793 TCP

— RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6

— RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication

Protocol (EAP)

— RFC 2571-2574 SNMP

— RFC 826 ARP

— МЭК 61850

Техническое описание

Ethernet-коммутаторы для ЦОД MES5310-48, MES5400-24, MES5400-48

4eltex.ru

Физические характеристики

MES5400-24

MES5310-48

MES5400-48

Питание

100–240 В AC, 50–60 Гц

36–72 В DC

176–264 В AC, 50–60 Гц

36–72 В DC

варианты питания:

џодин источник питания постоянного или переменного тока

џдва источника питания постоянного или переменного тока с возможностью

горячей замены

Макс. потребляемая мощность

не более 150 Вт

не более 170 Вт

Тепловыделение

150 Вт

170 Вт

Аппаратная поддержка Dying Gasp

нет

Рабочая температура окружающей среды

от 0 до +45 °С

Температура хранения

от -50 до +70 °С

Относительная влажность при

эксплуатации

не более 80 % (без образования конденсата)

Вентиляция

Front-to-Back, 4 вентилятора

Максимальный уровень акустического

шума

с передней панели,

max < 65 дБ

с задней панели,

max < 71,2 дБ

с передней панели, max < 62,5 дБ

с задней панели, max < 70,8 дБ

Габариты (Ш × В × Г)

440 × 44 × 321 мм

440 × 44 × 447 мм

Масса

6,36 кг

8,7 кг

Наименование

Описание

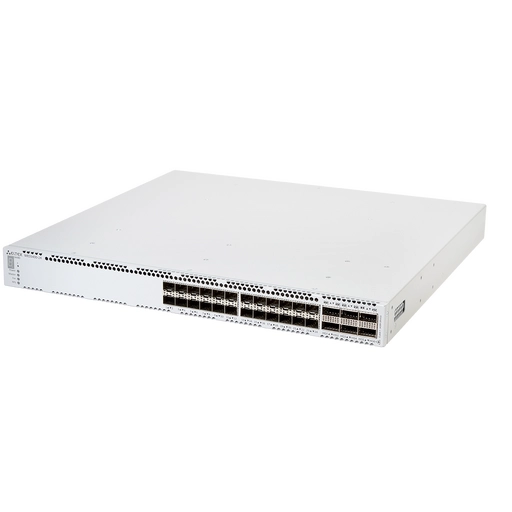

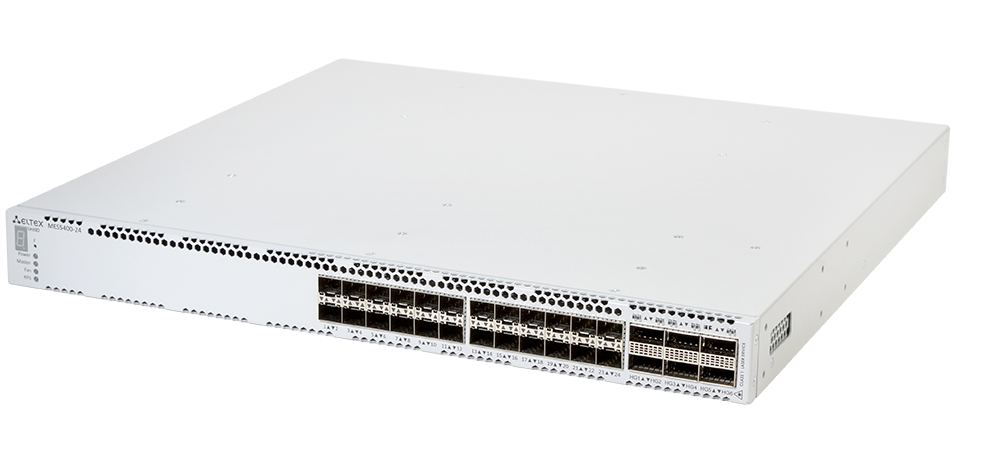

MES5400-24

Ethernet-коммутатор MES5400-24, 1×10/100/1000BASE-T (OOB), 24×1000BASE-X (SFP)/10GBASE-R (SFP+),

6×40GBASE-R4 (QSFP+)/100GBASE-R4 (QSFP28), 1×USB 2.0, коммутатор L3

MES5310-48

Ethernet-коммутатор MES5310-48, 1×10/100/1000BASE-T (OOB), 48×1000BASE-X (SFP)/10GBASE-R (SFP+),

6×40GBASE-R4 (QSFP+)/100GBASE-R4 (QSFP28), 1×USB 2.0, коммутатор L3

MES5400-48

Ethernet-коммутатор MES5400-48, 1×10/100/1000BASE-T (OOB), 48×1000BASE-X (SFP)/10GBASE-R (SFP+),

6×40GBASE-R4 (QSFP+)/100GBASE-R4 (QSFP28), 1×USB 2.0, коммутатор L3

Сопутствующие товары

PM160-220/12

Модуль питания PM160-220/12, 220 В AC, 160 Вт (для MES5400-24)

PM160-48/12

Модуль питания PM160-48/12, 48 В DC, 160 Вт (для MES5400-24)

PM165-220/12

Модуль питания PM165-220/12, 100–240 В AC, 165 Вт

PM350-220/12¹

Модуль питания PM350-220/12, 220 В AC, 350 Вт (для MES5310-48, MES5400-48)

PM350-48/12²

Модуль питания PM350-48/12, 48 В DC, 350 Вт (для MES5310-48, MES5400-48)

Сопутствующие программное обеспечение

ECCM-MES5400-24

Опция ECCM-MES5400-24 системы управления Eltex ECCM для управления и мониторинга сетевыми

элементами Eltex: 1 сетевой элемент MES5400-24

ECCM-MES5310-48

Опция ECCM-MES5310-48 системы управления Eltex ECCM для управления и мониторинга сетевыми

элементами Eltex: 1 сетевой элемент MES5310-48

ECCM-MES5400-48

Опция ECCM-MES5400-48 системы управления Eltex ECCM для управления и мониторинга сетевыми

элементами Eltex: 1 сетевой элемент MES5400-48

Информация для заказа

1 К использованию рекомендованы блоки питания PM350-220/12 ревизий не менее rev.B.

2 К использованию рекомендованы блоки питания PM350-48/12 аппаратных версий не менее 2v0.

Техническое описание

Ethernet-коммутаторы для ЦОД MES5310-48, MES5400-24, MES5400-48

Сделать заказ

Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-

водитель коммуникационного оборудования с 30-летней историей.

Комплексность решений и возможность их бесшовной интеграции

в инфраструктуру Заказчика — приоритетное направление развития

компании.

О компании Eltex

+7 (383) 274 10 01

+7 (383) 274 48 48

eltex@eltex.ru eltex.ru

eltex.ru
