Краткое техническое описание (Datasheet)
– Высокопроизводительный коммутатор (до 1,6 Тбит/с)
– Неблокируемая коммутационная матрица
– Коммутатор уровня L3
– Стекирование до 8 устройств
– Резервирование источников питания
– Front-to-Back вентиляция
Интерфейсы
10/100/1000BASE-T (OOB)
1
1000BASE-X (SFP)/10GBASE-R (SFP+)/25GBASE-R (SFP28)
24
40GBASE-R4 (QSFP+)/100GBASE-R4 (QSFP28)
2
USB 2.0
1
Консольный порт RS-232 (RJ-45)
1
Общие параметры
Пропускная способность
1,6 Тбит/с
1
Производительность на пакетах длиной 64 байта
406,25 MPPS
Объем буферной памяти
8 Мбайт
Объем ОЗУ (DDR4)
8 Гбайт
Объем ПЗУ (embedded uSSD)
8 Гбайт
Таблица MAC-адресов
131072
2
Количество ARP-записей
65469
Таблица VLAN
4094

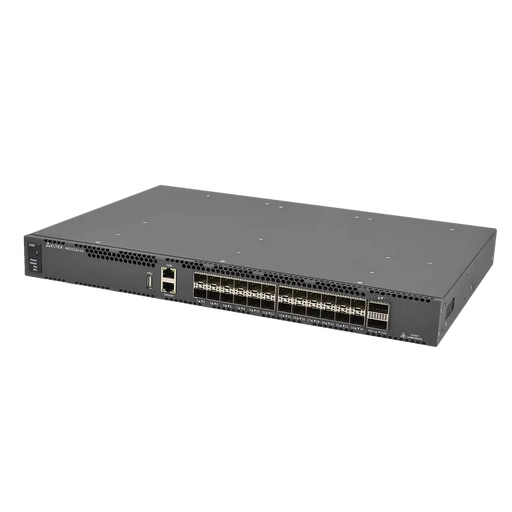

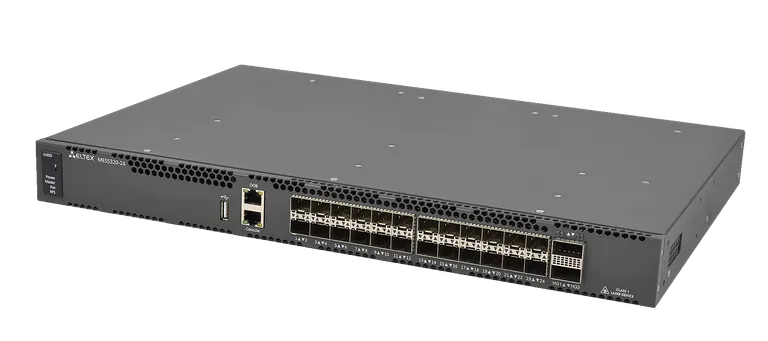

Коммутатор MES5320-24 — это высокопроизводительное
устройство, оснащенное интерфейсами 25GBASE-R и
100GBASE-R4 и предназначенное для использования в
операторских сетях в качестве устройства агрегации и в
центрах обработки данных (ЦОД) в качестве Top-of-Rack или
End-of-Row коммутатора.
В режиме расщепления HG-интерфейсов поддерживается
работа на скоростях 1 Гбит/с, 10 Гбит/с, 25 Гбит/с. Режим
расщепления позволяет расщепить до 2 HG-интерфейсов,
что в сумме дает 8 TWE-интерфейса.
Неблокируемая коммутационная матрица позволяет осу-
ществлять корректную обработку пакетов при максималь-
ной нагрузке, сохраняя при этом минимальные и предсказу-
емые задержки для всех типов трафика.
Схема вентиляции Front-to-Back обеспечивает эффектив-
ное охлаждение при использовании устройства в услови-
ях современных ЦОД.
Отказоустойчивость устройства обеспечивается резер-
вированием источников питания (1+1) и применением
сменных модулей вентиляции. Коммутатор имеет воз-
можность горячей замены модулей питания и вентиля-
ционных модулей, что обеспечивает бесперебойное
функционирование сети оператора.
Поддержка технологии EVPN/VXLAN, реализованная в
устройстве, позволяет создавать сети с простой, вы-
сокопроизводительной и масштабируемой архитекту-
рой для центров обработки данных.
Технические характеристики
1 Значения указаны для односторонней передачи.
2 Для каждого хоста в ARP-таблице создается дополнительная запись в таблице коммутации. Количество ARP-записей с установленной лицензией EVPN или MPLS будет
отличаться.
Техническое описание
Ethernet-коммутатор для ЦОД MES5320-24
1eltex-co.ru
Функциональные возможности
Функции интерфейсов
– Защита от блокировки очереди (HOL)
– Поддержка обратного давления (Back pressure)
– Поддержка Auto MDI/MDIX
– Поддержка сверхдлинных кадров (Jumbo frames)
– Управление потоком (IEEE 802.3X)
– Зеркалирование портов (Port Mirroring)
– Стекирование
Функции при работе с МAC-адресами
– Независимый режим обучения в каждой VLAN
– Поддержка многоадресной рассылки (MAC Multicast
Support)
– Регулируемое время хранения MAC-адресов
– Статические MAC-адреса (Static MAC Entries)
– Логирование событий MAC Flapping
Поддержка VLAN
– Поддержка Voice VLAN
– Поддержка IEEE 802.1Q
– Поддержка Q-in-Q
– Поддержка Selective Q-in-Q
– Поддержка GVRP
Функции L2 Multicast
– Поддержка профилей Multicast
– Поддержка статических Multicast-групп
– Поддержка IGMP Snooping v1,2,3
– Поддержка IGMP Snooping fast-leave на основе
хоста/порта
– Поддержка PIM Snooping
– Поддержка авторизации IGMP через RADIUS
– Поддержка MLD Snooping v1,2
– Поддержка IGMP Querier
Функции L2
– Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
– Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE
802.1w)
– Поддержка MSTP (Multiple Spanning Tree Protocol,
IEEE 802.1s)
– Поддержка Spanning Tree Fast Link option
– Поддержка STP Root Guard
– Поддержка BPDU Filtering
– Поддержка STP BPDU Guard
– Поддержка Loopback Detection (LBD)
Технические характеристики (продолжение)
1Функции используют общие аппаратные ресурсы TCAM. Количественные характеристики с установленной лицензией EVPN или MPLS будут отличаться.
2Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы.
Техническое описание
Ethernet-коммутатор для ЦОД MES5320-24
2eltex.ru
Общие параметры
1
Количество правил SQinQ
1320 (ingress), 1320 (egress)
Количество правил MAC ACL input/output
1
16310/16310
Количество правил IPv4/IPv6 ACL input/output1
16310/16310 IPv4
8155/8155 IPv6
2
Количество маршрутов L3 IPv4 Unicast
118756
2
Количество маршрутов L3 IPv6 Unicast
29687
2
Количество маршрутов L3 IPv4 Multicast
16370
2
Количество маршрутов L3 IPv6 Multicast
12309
Количество VRRP-маршрутизаторов
127
Максимальное количество ECMP-групп
4096
Максимальное количество путей в ECMP-группе
64
Количество VRF
251 (включая VRF по умолчанию)
Количество L3-интерфейсов
2050
1
Максимальное количество VXLAN
4093
Максимальное количество MPLS-туннелей всех типов,
1
инкапсуляция и декапсуляция
4362
Максимальное количество транспортных MPLS-туннелей,
1
инкапсуляция и декапсуляция
2048
Максимальное количество сервисных MPLS-туннелей,
1
инкапсуляция и декапсуляция
2048/250
Link Aggregation Groups (LAG)
128, до 8 портов в одном LAG
Качество обслуживания QoS
8 выходных очередей для каждого порта
Размер Jumbo-фреймов
10240 байт
Стекирование
до 8 устройств
Функциональные возможности (продолжение)
– Поддержка ERPS (G.8032v2)
– Поддержка Flex-link
– Поддержка PVSTP+
– Поддержка RPVSTP+
Функции L3
– Поддержка статических маршрутов IPv4 и IPv6
– Протоколы динамической маршрутизации RIPv2,
1
OSPFv2, OSPFv3, IS-IS, BGP (IPv4 Unicast, Ipv4 Multicast)
– Address Resolution Protocol (ARP)
– Поддержка протокола VRRP
– Протоколы динамической маршрутизации
мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
– Поддержка протокола BFD (для BGP, OSPF, IS-IS,
статических маршрутов)
– Поддержка функции IP Unnumbered
– Поддержка технологии VRF lite
2
Технология EVPN/VXLAN
– Поддержка сервисов L2VPN
– Поддержка сервисов L3VPN
3
Технология MPLS
— Поддержка LDP (Label Distribution Protocol)
— Поддержка сервисов L3VPN:
— Поддержка L3VPN для AFI/SAFI VPNv4 Unicast
— Назначение меток в режиме label-per-vrf
Функции Link Aggregation
– Создание групп LAG
– Объединение каналов с использованием LACP
– Поддержка LAG Balancing Algorithm
– Поддержка Multi-Switch Link Aggregation Group
(MLAG)
Поддержка Ipv6
– Функциональность IРv6 Host
– Совместное использование IРv6, IРv4
Сервисные функции
– Диагностика оптического трансивера
Функции обеспечения безопасности
– IP Source Guard
– Dynamic ARP Inspection
– Поддержка sFlow
– Проверка подлинности на основе MAC-адреса,
ограничение количества MAC-адресов, статические
MAC-адреса
– Проверка подлинности на основе IEEE 802.1x
– Guest VLAN
– Система предотвращения DoS-атак
– Сегментация трафика
– Фильтрация DHCP-клиентов
– Предотвращение атак BPDU
– Фильтрация NetBIOS/NetBEUI
– PPPoE Intermediate Agent
Списки управления доступом ACL
– L2-L3-L4 ACL (Access Control List)
– Поддержка Time-Based ACL
– IРv6 ACL
– ACL на основе:
– Порта коммутатора
– Приоритета IEEE 802.1p
– VLAN ID
– EtherType
– DSCP
– Типа IP-протокола
– Номера порта TCP/UDP
Основные функции качества обслуживания (QoS)
и ограничение скорости
– Статистика QoS
– Ограничение скорости на портах (Shaping, Policing)
– Поддержка класса обслуживания IEEE 802.1р
– Защита от широковещательного шторма
– Управление полосой пропускания
– Обработка очередей по алгоритмам Strict Priority (SP)/
Weighted Round Robin (WRR)
– Три цвета маркировки
– Назначение меток CoS/DSCP на основании ACL
– Назначение меток VLAN на основании ACL
– Настройка приоритетов 802.1p для VLAN управления
– Перемаркировка DSCP to CoS, CoS to DSCP
– Назначение меток 802.1p DSCP для протокола IGMP
OAM
– 802.3ah Ethernet Link OAM
– 802.3ah Unidirectional Link Detection (протокол
обнаружения однонаправленных линков)
Синхронизация времени
– Клиент SNTP (Simple Network Time Protocol)
– Клиент NTP (Network Time Protocol), cервер NTP,
одноранговый узел NTP
Основные функции управления
– DHCP Snooping
– DHCP Relay (поддержка IPv4/IPv6)
– DHCP Option 12
– DHCP Option 82
– Загрузка и выгрузка конфигурационного файла
по TFTP/SCP/SFTP/FTP
– Протокол SNMP
– Интерфейс командной строки (CLI)
– Web-интерфейс
– Syslog
– Traceroute (поддержка IPv4/IPv6)
– Ping (поддержка IPv4/IPv6)
– LLDP (802.1ab) + LLDP MED
– LLDP (IEEE 802.1ab)
Техническое описание
Ethernet-коммутатор для ЦОД MES5320-24
3eltex.ru
1Поддержка протокола BGP предоставляется по лицензии.
2Поддержка технологии EVPN предоставляется по лицензии.
3Поддержка технологии MPLS предоставляется по лицензии.
Функциональные возможности (продолжение)
– Поддержка авторизации вводимых команд
с помощью сервера TACACS+
– Управление доступом к коммутатору – уровни
привилегий для пользователей
– Списки контроля доступа (Management ACL)
– Блокировка интерфейса управления
– Локальная аутентификация
– Фильтрация IP-адресов для SNMP
– Клиент RADIUS/TACACS+ (Terminal Access Controller
Access Control System)
– Сервер SSH
– Сервер Telnet
– Поддержка SSL
– Поддержка макрокоманд
– Журналирование вводимых команд
– Системный журнал
– Автоматическая настройка DHCP
– Сервер DHCP
– Команды отладки
– Механизм ограничения трафика в сторону CPU
– Шифрование паролей
– Восстановление пароля
Функции мониторинга
– Статистика интерфейсов
– Удаленный мониторинг RMON
– Мониторинг загрузки CPU по задачам и типу
трафика
– Мониторинг температуры
– Мониторинг TCAM
MIB
– RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
– RFC 1212 Concise MIB Definitions
– RFC 1213 MIB II
– RFC 1215 MIB Traps Convention
– RFC 1493, 4188 Bridge MIB
– RFC 1157, 2571-2576 SNMP MIB
– RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
– RFC 1271, 1757, 2819 RMON MIB
– RFC 2465 IPv6 MIB
– RFC 2466 ICMPv6 MIB
– RFC 2737 Entity MIB
– RFC 4293 IPv6 SNMP Mgmt Interface MIB
– Private MIB
– RFC 3289 DIFFSERV MIB
– RFC 2021 RMONv2 MIB
– RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
– RFC 2668 IEEE 802.3 MAU MIB
– RFC 2674, 4363 IEEE 802.1p MIB
– RFC 2233, 2863 IF MIB
– RFC 2618 RADIUS Authentication Client MIB
– RFC 4022 MIB для TCP
– RFC 4113 MIB для UDP
– RFC 3298 MIB для Diffserv
– RFC 2620 RADIUS Accounting Client MIB
– RFC 2925 Ping & Traceroute MIB
– RFC 768 UDP
– RFC 791 IP
– RFC 792 ICMPv4
– RFC 2463, 4443 ICMPv6
– RFC 4884 Extended ICMP для поддержки сообщений
Multi-Part
– RFC 793 TCP
– RFC 2474, 3260 Определение поля DS в заголовке IPv4
и Ipv6
– RFC 1321, 2284, 2865, 3580, 3748 Extensible
Authentication Protocol (EAP)
– RFC 2571-2574 SNMP
– RFC 826 ARP
– МЭК 61850
Техническое описание
Ethernet-коммутатор для ЦОД MES5320-24
4eltex.ru
Физические характеристики
Физические характеристики и условия окружающей среды
Питание
100–240 В AC, 50–60 Гц
36–72 В DC
варианты питания:
џодин источник питания постоянного или переменного тока
џдва источника питания постоянного или переменного тока с возможностью горячей
замены
Максимальная потребляемая мощность
не более 155 Вт
Тепловыделение
155 Вт
Аппаратная поддержка Dying Gasp
нет
Рабочая температура окружающей среды
от 0 до +45 °С
Температура хранения
от -50 до +70 °С
Относительная влажность при эксплуатации
не более 80 % (без образования конденсата)
Вентиляция
Front-to-Back, 4 вентилятора
Максимальный уровень акустического шума
с передней панели, max < 54,2 дБ
с задней панели, max < 61,6 дБ
Габариты (Ш × В × Г)
440 × 44 × 309 мм
Масса
6,1 кг
Техническое описание
Ethernet-коммутатор для ЦОД MES5320-24
Наименование
Описание
MES5320-24
Ethernet-коммутатор MES5320-24, 1×10/100/1000BASE-T (OOB), 24×1000BASE-X (SFP)/10GBASE-R (SFP+)/
25GBASE-R (SFP28), 2×40GBASE-R4 (QSFP+)/100GBASE-R4 (QSFP28), 1×USB 2.0, коммутатор L3
Сопутствующие товары
PM160-48/12
Модуль питания PM160-48/12, 36–72 В DC, 160 Вт
PM165-220/12
Модуль питания PM165-220/12, 100–240 В AC, 165 Вт
Сопутствующие программное обеспечение
ECCM-MES5320-24
Опция ECCM-MES5320-24 системы управления Eltex ECCM для управления и мониторинга сетевыми
элементами Eltex: 1 сетевой элемент MES5320-24
Информация для заказа
5eltex.ru
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
