1 Для каждого хоста в ARP-таблице создается дополнительная запись в таблице коммутации. Количество ARP-записей с установленной лицензией EVPN или MPLS

будет отличаться.

2 Функции используют общие аппаратные ресурсы TCAM. Количественные характеристики с установленной лицензией EVPN или MPLS будут отличаться.

3Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы. Количественные характеристики с установленной лицензией EVPN или MPLS

будут отличаться.

Функциональные возможности

Техническое описание

Ethernet-коммутаторы агрегации MES5316A, MES5324A, MES5332A

MES5316A

MES5324A

MES5332A

Количество ARP-записей¹

8125

Таблица VLAN

4094

Количество L2 Multicast-групп

4092

Количество правил SQinQ²

1320 (ingress), 1320 (egress)

Количество правил MAC ACL input/output²

2997

Количество правил IPv4/IPv6 ACL input/output²

2997/2997 IPv4

1499/1499 IPv6

Количество маршрутов L3 IPv4 Unicast³

16351

Количество маршрутов L3 IPv6 Unicast³

4085

Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)³

8174

Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)³

2040

Количество VRRP-маршрутизаторов

127

Максимальное количество ECMP-групп

4096

Максимальное количество путей в ECMP-группе

Количество VRF

16 (включая VRF по умолчанию)

Количество L3-интерфейсов

2050

Максимальное количество VXLAN

2476

Максимальное количество MPLS-туннелей всех типов,

инкапсуляция и декапсуляция²

4127

Максимальное количество транспортных MPLS-туннелей,

инкапсуляция и декапсуляция²

2048

Максимальное количество сервисных MPLS-туннелей,

инкапсуляция и декапсуляция²

2048/15

Link Aggregation Groups (LAG)

128, до 8 портов в одном LAG

Качество обслуживания QoS

8 выходных очередей для каждого порта

Размер Jumbo-фреймов

10240 байт

Стекирование

до 8 устройств

eltex.ru

— Поддержка PVSTP+

— Поддержка RPVSTP+

— Поддержка Spanning Tree Fast Link option

— Поддержка STP Root Guard

— Поддержка BPDU Filtering

— Поддержка STP BPDU Guard

— Поддержка Loopback Detection (LBD)

— Поддержка ERPS (G.8032v2)

— Поддержка Flex-link

— Поддержка Private VLAN

— Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L3

— Поддержка статических маршрутов IPv4 и IPv6

— Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3,

IS-IS (IPv4 Unicast), BGP¹ (IPv4 Unicast, IPv4 Multicast)

— Поддержка протокола BFD (для BGP, OSPF, IS-IS, статических

маршрутов)

— Address Resolution Protocol (ARP)

— Поддержка Proxy ARP

— Policy-Based Routing (IPv4)

— Поддержка протокола VRRP

— Протоколы динамической маршрутизации мультикаста PIM SM,

PIM DM, IGMP Proxy, MSDP

— Балансировка нагрузки ECMP

— Поддержка функции IP Unnumbered

— Поддержка протокола GRE

— Поддержка технологии VRF lite

Технология EVPN/VXLAN

— Поддержка сервисов L2VPN

— Поддержка сервисов L3VPN (symmetric IRB)

— Ingress replication

— Multicast replication

— EVPN multihoming

— Anycast gateway

— ARP suppression

— IPv4 gateway address (для маршрутов type 5)

— MAC mobility

Технология MPLS

— Поддержка LDP (Label Distribution Protocol)

— Поддержка сервисов L3VPN:

— Поддержка L3VPN для AFI/SAFI VPNv4 Unicast

— Назначение меток в режиме label-per-vrf

Функции Link Aggregation

— Создание групп LAG

— Объединение каналов с использованием LACP

— Поддержка LAG Balancing Algorithm

— Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

— Функциональность IРv6 Host

— Совместное использование IРv6, IРv4

Сервисные функции

— Диагностика оптического трансивера

— Green Ethernet

Функции обеспечения безопасности

— IP Source Guard

— Dynamic ARP Inspection

— Поддержка sFlow

— Проверка подлинности на основе MAC-адреса, ограничение

количества MAC-адресов, статические MAC-адреса

— Проверка подлинности по портам на основе IEEE 802.1x

— Guest VLAN

— Система предотвращения DoS-атак

— Сегментация трафика

— Фильтрация DHCP-клиентов

— Предотвращение атак BPDU

— Фильтрация NetBIOS/NetBEUI

— PPPoE Intermediate Agent

Списки управления доступом ACL

— L2-L3-L4 ACL (Access Control List)

— Поддержка Time-Based ACL

— IРv6 ACL

— ACL на основе:

— Порта коммутатора

— Приоритета IEEE 802.1p

— VLAN ID

— EtherType

— DSCP

— Типа IP-протокола

— Номера порта TCP/UDP

Основные функции качества обслуживания (QoS)

и ограничение скорости

— Статистика QoS

— Ограничение скорости на портах (Shaping, Policing)

— Поддержка класса обслуживания IEEE 802.1р

— Поддержка Storm Control для различного трафика (broadcast,

multicast, unknown unicast)

— Управление полосой пропускания

— Обработка очередей по алгоритмам Strict Priority (SP)/

Weighted Round Robin (WRR)

— Три цвета маркировки

— Назначение меток CoS/DSCP на основании ACL

— Назначение меток VLAN на основании ACL

— Настройка приоритетов 802.1p для VLAN управления

— Перемаркировка DSCP to CoS, CoS to DSCP

— Назначение меток 802.1p DSCP для протокола IGMP

OAM

— 802.3ah Ethernet Link OAM

— 802.3ah Unidirectional Link Detection (протокол обнаружения

однонаправленных линков)

Синхронизация времени

— Клиент SNTP (Simple Network Time Protocol)

— Клиент NTP (Network Time Protocol), сервер NTP, одноранговый

узел NTP

Основные функции управления

— DHCP Snooping

— DHCP Relay (поддержка IPv4/IPv6)

— DHCP Option 12

— DHCP Option 82

— Загрузка и выгрузка конфигурационного файла по

TFTP/SCP/SFTP/FTP

— Протокол SNMP

— Интерфейс командной строки (CLI)

— Web-интерфейс

— Syslog

— Traceroute (поддержка IPv4/IPv6)

— Ping (поддержка IPv4/IPv6)

— LLDP (802.1ab) + LLDP MED

— LLDP (IEEE 802.1ab)

— Управление доступом к коммутатору — уровни привилегий

для пользователей

— Списки контроля доступа (Management ACL)

— Блокировка интерфейса управления

— Локальная аутентификация

— Фильтрация IP-адресов для SNMP

Функциональные возможности (продолжение)

¹Поддержка протокола BGP предоставляется по лицензии.

²Поддержка технологии EVPN предоставляется по лицензии.

³Поддержка технологии MPLS предоставляется по лицензии.

Техническое описание

Ethernet-коммутаторы агрегации MES5316A, MES5324A, MES5332A

eltex.ru

Физические характеристики

MES5316A

MES5324A

MES5332A

Физические характеристики и условия окружающей среды

Варианты питания

100–240 В AC, 50–60 Гц;

36–72 В DC

Варианты питания:

џодин источник питания постоянного или переменного тока

џдва источника питания постоянного или переменного тока с

возможностью горячей замены

Макс. потребляемая мощность

не более 58 Вт

не более 73 Вт

не более 85 Вт

Тепловыделение

25 Вт

Аппаратная поддержка Dying Gasp

нет

Рабочая температура окружающей среды

от -10 до +45 °С

Температура хранения

от -50 до +70 °С

Относительная влажность при эксплуатации

не более 80 % (без образования конденсата)

Вентиляция

Front-to-Back, 4 вентилятора

Максимальный уровень акустического шума

c передней панели, max < 65,6 дБ

c задней панели, max < 71,2 дБ

Исполнение

19", 1U

Габариты (Ш × В × Г)

430 × 44 × 275 мм

Масса

3,6 кг

3,7 кг

3,8 кг

— Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control

System)

— Сервер и клиент Telnet

— Сервер и клиент SSH

— Поддержка SSL

— Поддержка макрокоманд

— Журналирование вводимых команд

— Системный журнал

— Автоматическая настройка DHCP

— Сервер DHCP

— Команды отладки

— Механизм ограничения трафика в сторону CPU

— Шифрование паролей

— Восстановление пароля

Функции мониторинга

— Статистика интерфейсов

— Удаленный мониторинг RMON

— Поддержка IP SLA

— Мониторинг загрузки CPU по задачам и типу трафика

— Мониторинг температуры

— Мониторинг TCAM

MIB

— RFC 1065, 1066, 1155, 1156, 2578 MIB Structure

— RFC 1212 Concise MIB Definitions

— RFC 1213 MIB II

— RFC 1215 MIB Traps Convention

— RFC 1493, 4188 Bridge MIB

— RFC 1157, 2571-2576 SNMP MIB

— RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB

— RFC 1271,1757, 2819 RMON MIB

— RFC 2465 IPv6 MIB

— RFC 2466 ICMPv6 MIB

— RFC 2737 Entity MIB

— RFC 4293 IPv6 SNMP Mgmt Interface MIB

— Private MIB

— RFC 2021 RMONv2 MIB

— RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB

— RFC 2668 IEEE 802.3 MAU MIB

— RFC 2674, 4363 IEEE 802.1p MIB

— RFC 2233, 2863 IF MIB

— RFC 2618 RADIUS Authentication Client MIB

— RFC 4022 MIB для TCP

— RFC 4113 MIB для UDP

— RFC 3289 MIB для Diffserv

— RFC 2620 RADIUS Accounting Client MIB

— RFC 2925 Ping & Traceroute MIB

— RFC 768 UDP

— RFC 791 IP

— RFC 792 ICMPv4

— RFC 2463, 4443 ICMPv6

— RFC 4884 Extended ICMP для поддержки сообщений Multi-Part

— RFC 793 TCP

— RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6

— RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication

Protocol (EAP)

— RFC 2571-2574 SNMP

— RFC 826 ARP

— RFC 854 Telnet

— МЭК 61850

Функциональные возможности (продолжение)

Техническое описание

Ethernet-коммутаторы агрегации MES5316A, MES5324A, MES5332A

eltex.ru

Информация для заказа

Наименование

Описание

MES5312

Ethernet-коммутатор MES5312, 1×10/100/1000BASE-T (OOB), 12×10GBASE-R (SFP+)/1000BASE-X (SFP),

коммутатор L3

MES5316A

Ethernet-коммутатор MES5316A, 1×10/100/1000BASE-T (OOB), 16×10GBASE-R (SFP+)/1000BASE-X (SFP),

коммутатор L3

MES5324A

Ethernet-коммутатор MES5324A, 1×10/100/1000BASE-T (OOB), 24×10GBASE-R (SFP+)/1000BASE-X (SFP),

коммутатор L3

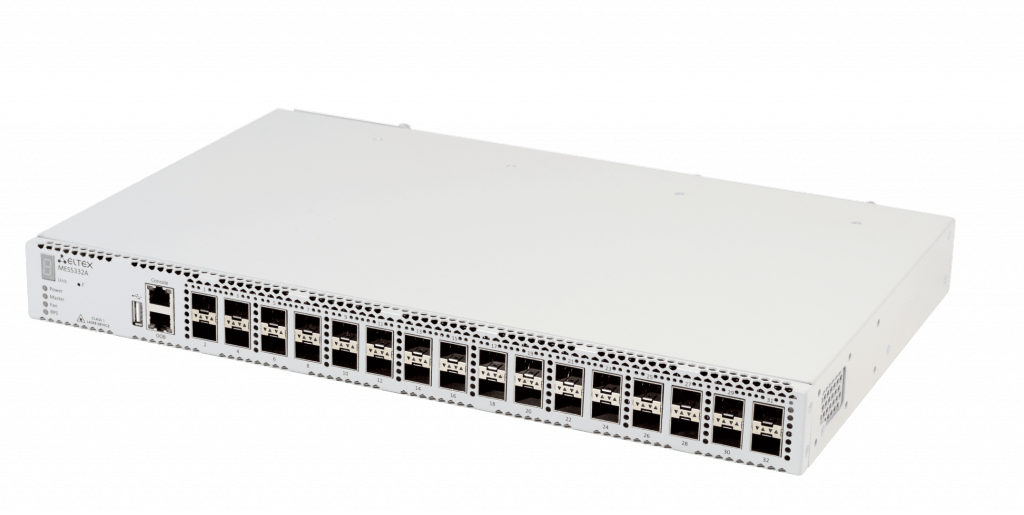

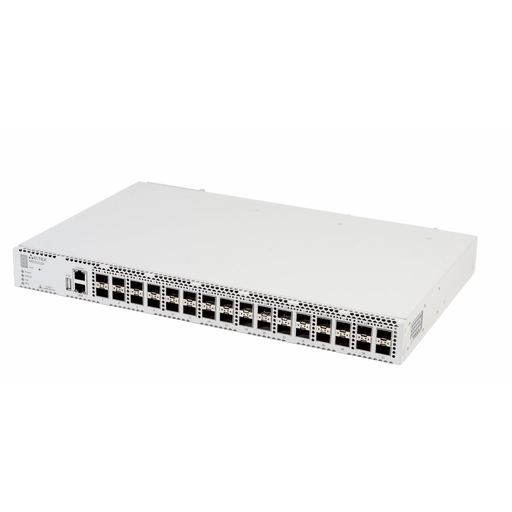

MES5332A

Ethernet-коммутатор MES5332A, 1×10/100/1000BASE-T (OOB), 32×10GBASE-R (SFP+)/1000BASE-X (SFP),

коммутатор L3

Сопутствующие товары

PM165-220/12

Модуль питания PM165-220/12, 100–240 В AC, 165 Вт

PM160-220/12

Модуль питания PM160-220/12, 100–240 В AC, 160 Вт

PM100-48/12

Модуль питания PM100-48/12, 36–72 В DC, 100 Вт

Сопутствующие программное обеспечение

ECCM-MES5312

Опция ECCM-MES5312 системы управления Eltex ECCM для управления и мониторинга сетевыми

элементами Eltex: 1 сетевой элемент MES5312

ECCM-MES5316A

Опция ECCM-MES5316A системы управления Eltex ECCM для управления и мониторинга сетевыми

элементами Eltex: 1 сетевой элемент MES5316A

ECCM-MES5324A

Опция ECCM-MES5324A системы управления Eltex ECCM для управления и мониторинга сетевыми

элементами Eltex: 1 сетевой элемент MES5324A

ECCM-MES5332A

Опция ECCM-MES5332A системы управления Eltex ECCM для управления и мониторинга сетевыми

элементами Eltex: 1 сетевой элемент MES5332A

Техническое описание

Сделать заказ

Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-

водитель коммуникационного оборудования с 30-летней историей.

Комплексность решений и возможность их бесшовной интеграции

в инфраструктуру Заказчика — приоритетное направление развития

компании.
