2Для каждого хоста в ARP-таблице создается дополнительная запись в таблице коммутации. Количество ARP-записей с установленной лицензией EVPN или MPLS будет

отличаться.

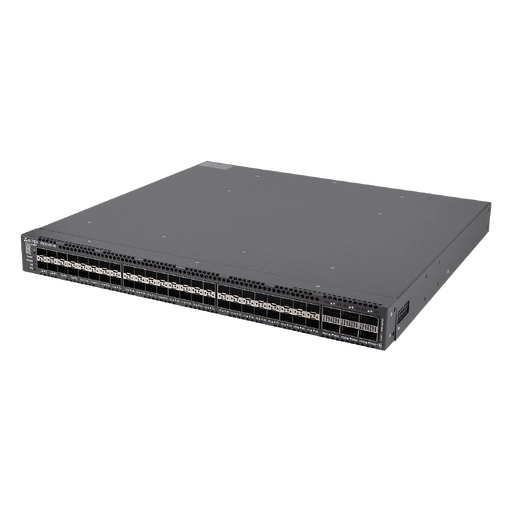

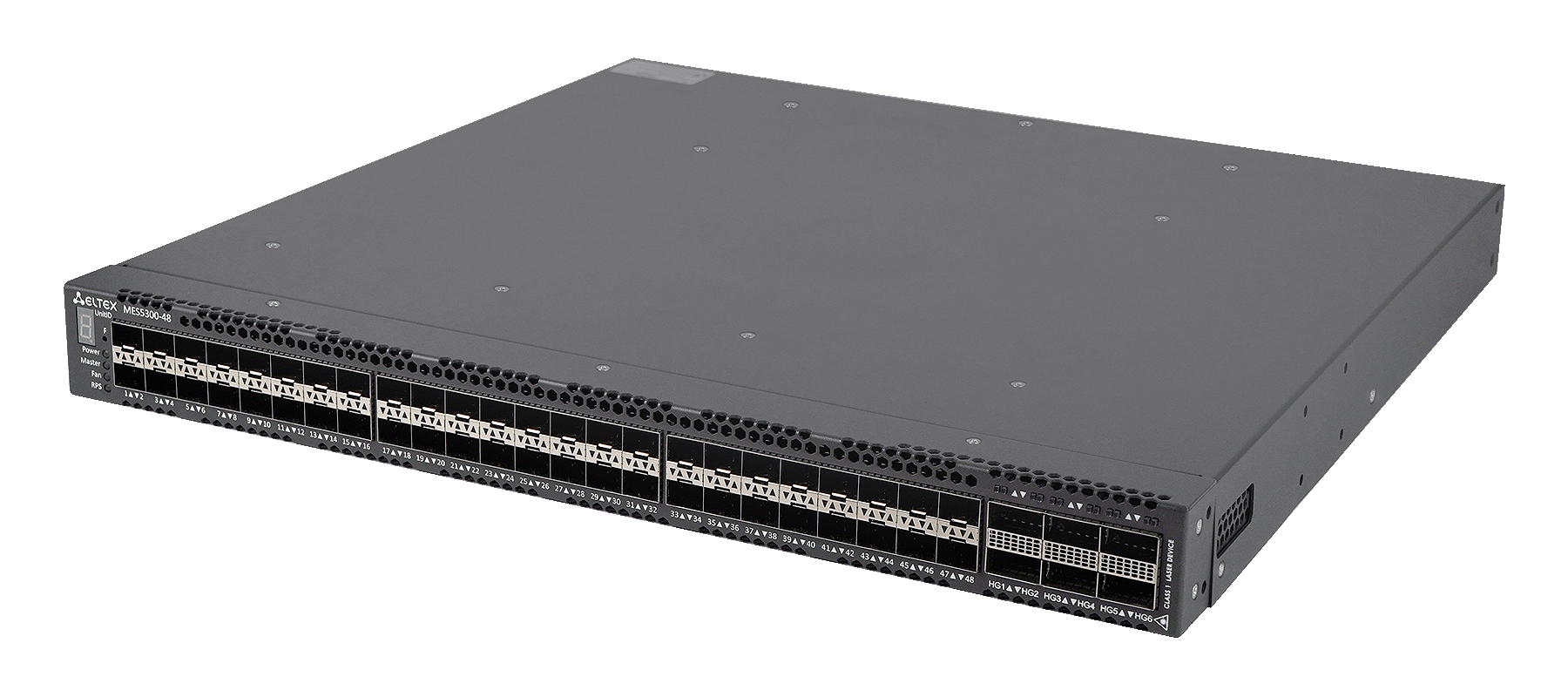

MES5300-48

MES5300-24

Техническое описание

Ethernet-коммутаторы для ЦОД MES5300-24, MES5300-48, MES5305-48

1eltex.ru

Функциональные возможности

Функции интерфейсов

— Защита от блокировки очереди (HOL)

— Поддержка обратного давления (Back pressure)

— Поддержка Auto MDI/MDIX

— Поддержка сверхдлинных кадров (Jumbo frames)

— Управление потоком (IEEE 802.3X)

— Зеркалирование портов (SPAN, RSPAN)

— Стекирование

Функции при работе с МAC-адресами

— Независимый режим обучения в каждой VLAN

— Поддержка многоадресной рассылки (MAC Multicast Support)

— Регулируемое время хранения MAC-адресов

— Статические MAC-адреса (Static MAC Entries)

— Логирование событий MAC Flapping

Поддержка VLAN

— Поддержка Voice VLAN

— Поддержка IEEE 802.1Q

— Поддержка Q-in-Q

— Поддержка Selective Q-in-Q

— Поддержка GVRP

— Поддержка Subnet-based VLAN

Функции L2 Multicast

— Поддержка профилей Multicast

— Поддержка статических Multicast-групп

— Поддержка IGMP Snooping v1,2,3

— Поддержка IGMP Snooping fast-leave на основе хоста/порта

— Поддержка PIM Snooping

— Поддержка авторизации IGMP через RADIUS

— Поддержка MLD Snooping v1,2

— Поддержка IGMP Querier

MES5300-24

MES5300-48

MES5305-48

Общие параметры

Количество L2 Multicast-групп

4092

Количество правил SQinQ

1320 (ingress), 1320 (egress)

Количество правил MAC ACL input/output1

2997/2997

6070/6070

Количество правил IPv4/IPv6 ACL input/output

2997/2997 IPv4

1499/1499 IPv6

2997/2997 IPv4

1499/1499 IPv6

6070/6070 IPv4

3035/3035 IPv6

Количество маршрутов L3 IPv4 Unicast

16351

28639

Количество маршрутов L3 IPv6 Unicast

4086

7158

Количество маршрутов L3 IPv4 Multicast

8174

14318

Количество маршрутов L3 IPv6 Multicast

2040

3577

Количество VRRP-маршрутизаторов

127

Максимальное количество ECMP-групп

4096

12288

Максимальное количество путей в ECMP-группе

Количество VRF

251 (включая VRF по умолчанию)

Количество L3-интерфейсов

2050

Максимальное количество VXLAN

2476

4093

Максимальное количество MPLS-туннелей всех типов,

инкапсуляция и декапсуляция¹

4346

4362

Максимальное количество транспортных MPLS-туннелей,

инкапсуляция и декапсуляция¹

2032

2048

Максимальное количество сервисных MPLS-туннелей,

инкапсуляция и декапсуляция¹

2048/15

Link Aggregation Groups (LAG)

128, до 8 портов в одном LAG

Качество обслуживания QoS

8 выходных очередей для каждого порта

Размер Jumbo-фреймов

10240 байт

Стекирование

до 8 устройств

Технические характеристики (продолжение)

2eltex.ru

Техническое описание

Ethernet-коммутаторы для ЦОД MES5300-24, MES5300-48, MES5305-48

1Функции используют общие аппаратные ресурсы TCAM. Количественные характеристики с установленной лицензией EVPN или MPLS будет отличаться.

2 Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы. Количественные характеристики с установленной лицензией EVPN или MPLS будут

отличаться.

Функциональные возможности (продолжение)

Функции L2

— Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)

— Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)

— Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)

— Поддержка PVSTP+

— Поддержка RPVSTP+

— Поддержка Spanning Tree Fast Link option

— Поддержка STP Root Guard

— Поддержка BPDU Filtering

— Поддержка STP BPDU Guard

— Поддержка Loopback Detection (LBD)

— Поддержка ERPS (G.8032v2)

— Поддержка Flex-link

Функции L3

— Поддержка статических маршрутов IPv4 и IPv6

— Протоколы динамической маршрутизации RIPv2, OSPFv2,

OSPFv3, IS-IS, BGP¹ (IPv4 Unicast, IPv4 Multicast)

— Поддержка протокола BFD (для BGP, OSPF, IS-IS, статических

маршрутов)

— Address Resolution Protocol (ARP)

— Поддержка Proxy ARP

— Поддержка протокола VRRP

— Протоколы динамической маршрутизации мультикаста PIM SM,

PIM DM, IGMP Proxy, MSDP

— Балансировка нагрузки ECMP

— Поддержка функции IP Unnumbered

— Поддержка технологии VRF lite

Технология EVPN/VXLAN

— Поддержка сервисов L2VPN

— Поддержка сервисов L3VPN (symmetric IRB)

Технология MPLS

— Поддержка LDP (Label Distribution Protocol)

— Поддержка сервисов L3VPN:

— Поддержка L3VPN для AFI/SAFI VPNv4 Unicast

— Назначение меток в режиме label-per-vrf

Функции Link Aggregation

— Создание групп LAG

— Объединение каналов с использованием LACP

— Поддержка LAG Balancing Algorithm

— Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

— Функциональность IРv6 Host

— Совместное использование IРv6, IРv4

Сервисные функции

— Диагностика оптического трансивера

— Green Ethernet

Функции обеспечения безопасности

— IP Source Guard

— Dynamic ARP Inspection

— Поддержка sFlow

— Проверка подлинности на основе MAC-адреса, ограничение

количества MAC-адресов, статические MAC-адреса

— Проверка подлинности на основе IEEE 802.1x

— Guest VLAN

— Система предотвращения DoS-атак

— Сегментация трафика

— Фильтрация DHCP-клиентов

— Предотвращение атак BPDU

— Фильтрация NetBIOS/NetBEUI

— PPPoE Intermediate Agent

Списки управления доступом ACL

— L2-L3-L4 ACL (Access Control List)

— Поддержка Time-Based ACL

— IРv6 ACL

— ACL на основе:

— Порта коммутатора

— Приоритета IEEE 802.1p

— VLAN ID

— EtherType

— DSCP

— Типа IP-протокола

— Номера порта TCP/UDP

Основные функции качества обслуживания (QoS)

и ограничение скорости

— Статистика QoS

— Ограничение скорости на портах (Shaping, Policing)

— Поддержка класса обслуживания IEEE 802.1р

— Поддержка Storm Control для различного трафика (broadcast,

multicast, unknown unicast)

— Управление полосой пропускания

— Обработка очередей по алгоритмам Strict Priority (SP)/ Weighted

Round Robin (WRR)

— Три цвета маркировки

— Назначение меток CoS/DSCP на основании ACL

— Назначение меток VLAN на основании ACL

— Настройка приоритетов 802.1p для VLAN управления

— Перемаркировка DSCP to CoS, CoS to DSCP

— Назначение меток 802.1p DSCP для протокола IGMP

OAM

— 802.3ah Ethernet Link OAM

— 802.3ah Unidirectional Link Detection (протокол обнаружения

однонаправленных линков)

Синхронизация времени

— Клиент SNTP (Simple Network Time Protocol)

— Клиент NTP (Network Time Protocol), сервер NTP, одноранговый

узел NTP

Основные функции управления

— DHCP Snooping

— DHCP Relay (поддержка IPv4/IPv6)

— DHCP Option 12

— DHCP Option 82

— Загрузка и выгрузка конфигурационного файла по TFTP/SCP/SFTP/FTP

— Протокол SNMP

— Интерфейс командной строки (CLI)

— Web-интерфейс

— Syslog

— Traceroute (поддержка IPv4/IPv6)

— Ping (поддержка IPv4/IPv6)

— LLDP (802.1ab) + LLDP MED

— LLDP (IEEE 802.1ab)

— Поддержка авторизации вводимых командс помощью сервера

TACACS+

— Управление доступом к коммутатору — уровни привилегий для

пользователей

— Списки контроля доступа (Management ACL)

— Блокировка интерфейса управления

— Локальная аутентификация

— Фильтрация IP-адресов для SNMP

— Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control

System)

— Сервер и клиент Telnet

— Сервер и клиент SSH

1Поддержка протокола BGP предоставляется по лицензии.

2Поддержка технологии EVPN предоставляется по лицензии.

3Поддержка технологии MPLS предоставляется по лицензии.

3eltex.ru

Техническое описание

Ethernet-коммутаторы для ЦОД MES5300-24, MES5300-48, MES5305-48

Функциональные возможности (продолжение)

— Поддержка SSL

— Поддержка макрокоманд

— Журналирование вводимых команд

— Системный журнал

— Автоматическая настройка DHCP

— Сервер DHCP

— Команды отладки

— Механизм ограничения трафика в сторону CPU

— Шифрование паролей

— Восстановление пароля

Функции мониторинга

— Статистика интерфейсов

— Удаленный мониторинг RMON

— Мониторинг загрузки CPU по задачам и типу трафика

— Мониторинг температуры

— Мониторинг TCAM

MIB

— RFC 1065, 1066, 1155, 1156, 2578 MIB Structure

— RFC 1212 Concise MIB Definitions

— RFC 1213 MIB II

— RFC 1215 MIB Traps Convention

— RFC 1493, 4188 Bridge MIB

— RFC 1157, 2571-2576 SNMP MIB

— RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB

— RFC 1271,1757, 2819 RMON MIB

— RFC 2465 IPv6 MIB

— RFC 2466 ICMPv6 MIB

— RFC 2737 Entity MIB

— RFC 4293 IPv6 SNMP Mgmt Interface MIB

— Private MIB

— RFC 2021 RMONv2 MIB

— RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB

— RFC 2668 IEEE 802.3 MAU MIB

— RFC 2674, 4363 IEEE 802.1p MIB

— RFC 2233, 2863 IF MIB

— RFC 2618 RADIUS Authentication Client MIB

— RFC 4022 MIB для TCP

— RFC 4113 MIB для UDP

— RFC 3298 MIB для Diffserv

— RFC 2620 RADIUS Accounting Client MIB

— RFC 2925 Ping & Traceroute MIB

— RFC 768 UDP

— RFC 791 IP

— RFC 792 ICMPv4

— RFC 2463, 4443 ICMPv6

— RFC 4884 Extended ICMP для поддержки сообщений Multi-Part

— RFC 793 TCP

— RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6

— RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication

Protocol (EAP)

— RFC 2571-2574 SNMP

— RFC 826 ARP

— МЭК 61850

4eltex.ru

Физические характеристики

MES5300-24

MES5300-48

MES5305-48

Физические характеристики и условия окружающей среды

Питание

100–240 В AC, 50–60 Гц

36–72 В DC

варианты питания:

џодин источник питания

постоянного или

переменного тока

џдва источника питания

постоянного или

переменного тока с

возможностью горячей

замены

176–264 В AC, 50–60 Гц

36–72 В DC

варианты питания:

џодин источник питания постоянного или

переменного тока

џдва источника питания постоянного или

переменного тока с возможностью горячей

замены

Максимальная потребляемая мощность

не более 118 Вт

не более 157 Вт

не более 150 Вт

Тепловыделение

118 Вт

157 Вт

150 Вт

Аппаратная поддержка Dying Gasp

нет

Рабочая температура окружающей среды

от 0 до +45 °С

Температура хранения

от -50 до +70 °С

Относительная влажность при эксплуатации

не более 80 % (без образования конденсата)

Вентиляция

Front-to-Back, 4 вентилятора

Максимальный уровень акустического шума

с передней панели, max < 62,8 дБ

с задней панели, max < 69,1 дБ

с передней панели, max < 61,4 дБ

с задней панели, max < 69,3 дБ

Габариты (Ш × В × Г)

440 × 44 × 309 мм

440 × 44 × 425 мм

Масса

6,11 кг

8,7 кг

Техническое описание

Ethernet-коммутаторы для ЦОД MES5300-24, MES5300-48, MES5305-48

Наименование

Описание

MES5300-24

Ethernet-коммутатор MES5300-24, 1×10/100/1000BASE-T (OOB), 24×1000BASE-X (SFP)/10GBASE-R (SFP+),

6×40GBASE-R4 (QSFP+)/100GBASE-R4 (QSFP28), 1×USB 2.0, коммутатор L3

MES5300-48

Ethernet-коммутатор MES5300-48, 1×10/100/1000BASE-T (OOB), 48×1000BASE-X (SFP)/10GBASE-R (SFP+),

6×40GBASE-R4 (QSFP+)/100GBASE-R4 (QSFP28), 1×USB 2.0, коммутатор L3

MES5305-48

Ethernet-коммутатор MES5305-48, 1×10/100/1000BASE-T (OOB), 48×1000BASE-X (SFP)/10GBASE-R (SFP+),

6×40GBASE-R4 (QSFP+)/100GBASE-R4 (QSFP28), 1×USB 2.0, коммутатор L3

Сопутствующие товары

PM160-48/12

Модуль питания PM160-48/12, 48 В DC, 160 Вт

PM160-220/12

Модуль питания PM160-220/12, 100–240 В AC, 160 Вт

PM350-48/12

Модуль питания PM350-48/12, 48 В AC, 350 Вт

PM350-220/12

Модуль питания PM350-220/12, 220 В DC, 350 Вт

Сопутствующие программное обеспечение

ECCM-MES5300-24

Опция ECCM-MES5300-24 системы управления Eltex ECCM для управления и мониторинга сетевыми

элементами Eltex: 1 сетевой элемент MES5300-24

ECCM-MES5300-48

Опция ECCM-MES5300-48 системы управления Eltex ECCM для управления и мониторинга сетевыми

элементами Eltex: 1 сетевой элемент MES5300-48

ECCM-MES5305-48

Опция ECCM-MES5305-48 системы управления Eltex ECCM для управления и мониторинга сетевыми

элементами Eltex: 1 сетевой элемент MES5305-48

Информация для заказа

Сделать заказ

Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-

водитель коммуникационного оборудования с 30-летней историей.

Комплексность решений и возможность их бесшовной интеграции

в инфраструктуру Заказчика — приоритетное направление развития

компании.

О компании Eltex

+7 (383) 274 10 01

+7 (383) 274 48 48

eltex@eltex.ru eltex.ru

eltex.ru

Техническое описание

Ethernet-коммутаторы для ЦОД MES5300-24, MES5300-48, MES5305-48
