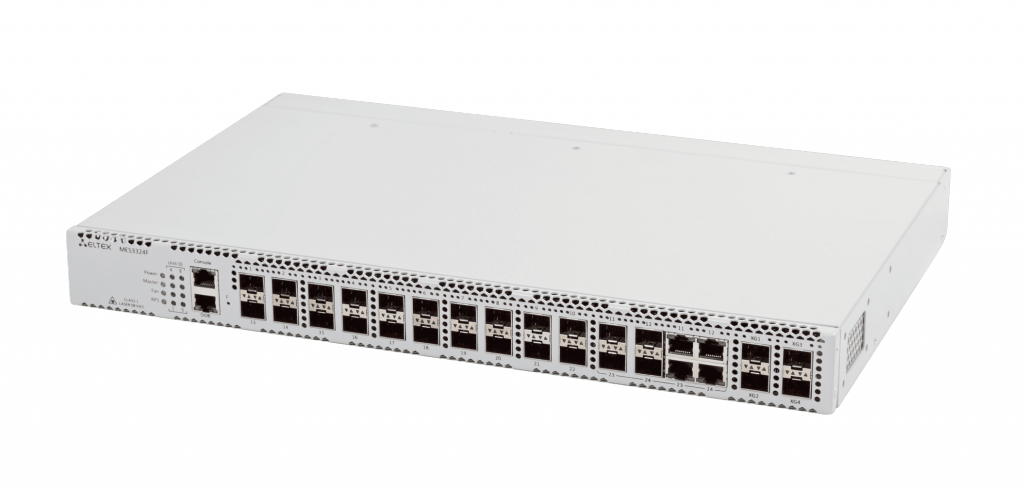

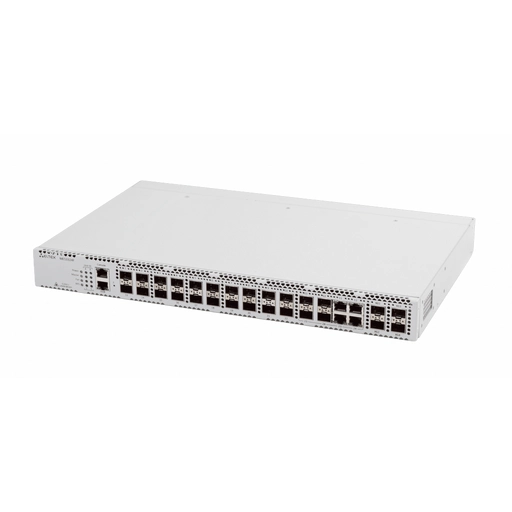

Eltex MES3324F
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Краткое техническое описание (Datasheet)
Коммутаторы данной серии могут использоваться в оператор-
ских сетях в качестве коммутаторов уровня агрегации района или
транспортных коммутаторов. Они имеют значительный запас по
производительности благодаря универсальным интерфейсам,
работающим на скорости 10 Гбит/с или 1 Гбит/с. Коммутаторы
также имеют 4 интерфейса 10 Гбит/с (SFP+).
Технические характеристики
Преимущества коммутаторов агрегации MES — развитые
функции L2, поддержка статической и динамической марш-
рутизации, возможность объединения в стек до 8 устройств,
резервирование источников питания с возможностью горя-
чей замены.
MES3308F
MES3316F
MES3324F
MES3324
Интерфейсы
1000BASE-X/100BASE-FX (SFP)
4
12
20
—
10/100/1000BASE-T
—
—
—
20
10/100/1000BASE-T/1000BASE-X/
100BASE-FX Combo
4
10GBASE-R (SFP+)/1000BASE-X (SFP)
4
10/100/1000BASE-T (OOB)
1
Консольный порт RS-232 (RJ-45)
1
Производительность
Пропускная способность
96 Гбит/с
112 Гбит/с
128 Гбит/с
128 Гбит/с
Производительность на пакетах
длиной 64 байта¹
71 MPPS
83 MPPS
95 MPPS
95 MPPS
Объем бу ятиферной пам
1,5 Мбайт
Объем ОЗУ (DDR3)
512 Мбайт
Объем ПЗУ (RAW NAND)
512 Мбайт
Таблица MAC-адресов
16384
Количество ARP-записей²
4023
Таблица VLAN
4094
Количество L2 Multicast-групп
4091
Количество правил SQinQ
3006 (ingress/egress)
Количество правил ACL
3006
Количество маршрутов L3 IPv4
Unicast³
12864
Количество маршрутов L3 IPv6
Unicast³
3222
Количество маршрутов L3 IPv4
Multicast (IGMP Proxy, PIM)³
3876
Количество маршрутов L3 IPv6
Multicast (IGMP Proxy, PIM)³
1006
MES3324F
–Пропускная способность до 128 Гбит/с
–Неблокируемая коммутационная матрица
–4 порта 10G в базовой конфигурации
–Коммутатор уровня L3
–Стекирование до 8 устройств
–Резервирование источников питания с возможностью
горячей замены
–Дублированная система вентиляции
–Front-to-back вентиляция
¹ Значения указаны для односторонней передачи.
² Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации.
³ Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы.
1eltex.ru
Техническое описание
Ethernet-коммутаторы агрегации MES33xx
Функции интерфейсов
– Защита от блокировки очереди (HOL)
– Поддержка обратного давления (Back Pressure)
– Поддержка Auto MDI/MDIX
– Поддержка сверхдлинных кадров (Jumbo Frames)
– Управление потоком (IEEE 802.3X)
– Зеркалирование портов (SPAN, RSPAN)
– Стекирование
Функции при работе с МAC-адресами
– Независимый режим обучения в каждой VLAN
– Поддержка многоадресной рассылки (MAC Multicast Support)
– Регулируемое время хранения MAC-адресов
– Статические записи MAC (Static MAC Entries)
– Логирование событий MAC Flapping
Поддержка VLAN
– Поддержка Voice VLAN
– Поддержка 802.1Q
– Поддержка Q-in-Q
– Поддержка Selective Q-in-Q
– Поддержка GVRP
Функции L2 Multicast
– Поддержка профилей Multicast
– Поддержка статических Mullticast-групп
– Поддержка IGMP Snooping v1,2,3
– Поддержка IGMP Snooping fast-leave на основе хоста/порта
– Поддержка PIM Snooping
– Поддержка функции IGMP proxy-report
– Поддержка авторизации IGMP через RADIUS
– Поддержка MLD Snooping v1,2
– Поддержка IGMP Querier
– Поддержка MVR
Функции L2
– Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
– Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
– Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE802.1s)
– Поддержка STP Multiprocess
– Поддержка PVSTP+
– Поддержка RPVSTP+
– Поддержка Spanning Tree Fast Link option
– Поддержка STP Root Guard
– Поддержка STP Loop Guard
– Поддержка BPDU Filtering
– Поддержка STP BPDU Guard
– Поддержка Loopback Detection (LBD) на основе VLAN
– Поддержка ERPS (G.8032v2)
– Поддержка Flex-link
– Поддержка Private VLAN, Private VLAN Trunk
– Поддержка Layer 2 Protocol Tunneling (L2PT)
Функции L3
– Поддержка статических маршрутов IPv4 и IPv6
– Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3,
IS-IS (IPv4 Unicast), BGP² (IPv4 Unicast, IPv4 Multicast, IPv6 Unicast)
– Поддержка протокола BFD (для BGP, OSPF)
– Address Resolution Protocol (ARP)
– Поддержка Proxy ARP
– Поддержка маршрутизации на основе политик — Policy-Based
Routing (IPv4)
– Поддержка протокола VRRP
– Протоколы динамической маршрутизации мультикаста PIM SM, PIM
DM, IGMP Proxy, MSDP
– Балансировка нагрузки ECMP
– Поддержка функции IP Unnumbered
– Поддержка протокола GRE
– Поддержка VRF Lite
Функции Link Aggregation
– Создание групп LAG
– Объединение каналов с использованием LACP
– Поддержка LAG Balancing Algorithm
– Поддержка Multi-Switch Link Aggregation Group (MLAG)
Поддержка IPv6
– Функциональность IPv6 Host
– Совместное использование IPv4, IPv6
Сервисные функции
– Виртуальное тестирование кабеля (VCT)
– Диагностика оптического трансивера
– Green Ethernet
Функции обеспечения безопасности
– Защита от несанкционированных DHCP-серверов (DHCP Snooping)
– Опция 82 протокола DHCP
– IP Source Guard
– Dynamic ARP Inspection
– First Hop Security
– Поддержка sFlow
– Проверка подлинности на основе MAC-адреса, ограничение
количества MAC-адресов, статические MAC-адреса
– Проверка подлинности по портам на основе 802.1x
– Guest VLAN
– Система предотвращения DoS-атак
– Сегментация трафика
– Фильтрация DHCP-клиентов
– Предотвращение атак BPDU
– Фильтрация NetBIOS/NetBEUI
– PPPoE Intermediate Agent
Функциональные возможности
¹ Поддержка протокола BGP предоставляется по лицензии.
Технические характеристики (продолжение)
MES3308F
MES3316F
MES3324F
MES3324
Количество VRRP-маршрутизаторов
255
Максимальный размер ECMP-групп
8
Количество VRF
16 (включая VRF по умолчанию)
Количество L3-интерфейсов
2048
Link Aggregation Groups (LAG)
48, до 8 портов в одном LAG
Качество обслуживания QoS
8 выходных очередей для каждого порта
Размер Jumbo-фреймов
10240 байт
Стекирование
8 устройств
2eltex.ru
Техническое описание
Ethernet-коммутаторы агрегации MES33xx
Функциональные возможности (продолжение)
Основные функции качества обслуживания (QoS)
– Статистика QoS
– Ограничение скорости на портах (shaping, policing)
– Поддержка класса обслуживания 802.1p
– Поддержка Storm Control для различного трафика (broadcast, multicast,
unknown unicast)
– Управление полосой пропускания
– Обработка очередей по алгоритмам Strict priority (SP)/Weighted Round
Robin (WRR)
– Три цвета маркировки
– Назначение меток CoS/DSCP на основании ACL
– Назначение меток VLAN на основании ACL
– Настройка приоритетов 802.1p для VLAN управления
– Перемаркировка DSCP to CoS, CoS to DSCP
– Назначение меток 802.1p DSCP для протокола IGMP
ОАМ
– 802.3ah Ethernet Link OAM
– 802.1ag Connectivity Fault Management (CFM)
– 802.3ah Unidirectional Link Detection
(протокол обнаружения однонаправленных линков)
Синхронизация времени
– Клиент SNTP (Simple Network Time Protocol)
– Клиент NTP (Network Time Protocol), сервер NTP, одноранговый узел
NTP
ACL (Списки управления доступом)
– L2-L3-L4 ACL (Access Control List)
– Поддержка Time-Based ACL
– IPv6 ACL
– ACL на основе:
– Порта коммутатора
– Приоритета 802.1p
– VLAN ID
– EtherType
– DSCP
– Типа протокола
– Номера порта TCP/UDP
– Содержимого пакета, определяемого пользователем (User
Defined Bytes)
Основные функции управления
– Загрузка и выгрузка конфигурационного файла по TFTP/SCP/SFTP/FTP
– Перенаправление вывода команд CLI в произвольный файл на ПЗУ
– Протокол SNMP
– Интерфейс командной строки (CLI)
– Web-интерфейс
– Syslog
– Ping (поддержка IPv4/IPv6)
– Traceroute
– LLDP (802.1ab) + LLDP MED
– Возможность обработки трафика управления с двумя заголовками
802.1Q
– Поддержка авторизации вводимых команд с помощью сервера
TACACS+
– Управление доступом к коммутатору — уровни привилегий для
пользователей
– Блокировка интерфейса управления
– Локальная аутентификация
– Фильтрация IP-адресов для SNMP
– Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control
System)
– Функция Change of Authorization (CoA)
– Сервер и клиент Telnet
– Сервер и клиент SSH
– Удаленный запуск команд посредством SSH
– Поддержка SSL
– Поддержка макрокоманд
– Журналирование вводимых команд
– Системный журнал
– Автоматическая настройка DHCP
– DHCP Relay (Option 82)
– DHCP Option 12
– DHCPv6 Relay, DHCPv6 LDRA (Option 18, 37)
– Сервер DHCP
– Добавление тега PPPoE Circuit-ID
– Команды отладки
– Механизм ограничения трафика в сторону CPU
– Шифрование пароля
– Восстановление пароля
– Сервер DNS (Resolver)
Функции мониторинга
– Статистика интерфейсов
– Удаленный мониторинг RMON
– Поддержка IP SLA
– Поддержка мониторинга загрузки CPU по задачам и по типу
трафика
– Мониторинг оперативной памяти (RAM)
– Мониторинг температуры
– Мониторинг TCAM
Стандарты MIB/IETF
– RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
– RFC 1212 Concise MIB Definitions
– RFC 1213 MIB II
– RFC 1215 MIB Traps Convention
– RFC 1493, 4188 Bridge MIB
– RFC 1157, 2571-2576 SNMP MIB
– RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
– RFC 1271, 1757, 2819 RMON MIB
– RFC 2465 IPv6 MIB
– RFC 2466 ICMPv6 MIB
– RFC 2737 Entity MIB
– RFC 4293 IPv6 SNMP Mgmt Interface MIB
– Private MIB
– RFC 3289 DIFFSERV MIB
– RFC 2021 RMONv2 MIB
– RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
– RFC 2668 802.3 MAU MIB
– RFC 2674, 4363 802.1p MIB
– RFC 2233, 2863 IF MIB
– RFC 2618 RADIUS Authentication Client MIB
– RFC 4022 MIB для TCP
– RFC 4113 MIB для UDP
– RFC 2620 RADIUS Accounting Client MIB
– RFC 2925 Ping & Traceroute MIB
– RFC 768 UDP
– RFC 791 IP
– RFC 792 ICMPv4
– RFC 2463, 4443 ICMPv6
– RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
– RFC 793 TCP
– RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
– RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol
(EAP)
– RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
– RFC 826 ARP
– RFC 854 Telnet
– МЭК 61850
3eltex.ru
Техническое описание
Ethernet-коммутаторы агрегации MES33xx
Функциональные возможности (продолжение)
Коммутаторы доступа
ПК
Nх1G
Nх1G/10G
Nх1G/10G
OSPF, MSTP, ERPS
...
GPON-сеть
К ядру сети/вышестоящему оборудованию
Тонкий клиент VoIP-
маршрутизатор
RG
Коммутаторы агрегации
MES3308F/MES3316F/
MES3324F/MES3324
Абонентский
шлюз
TAU-72.IP
Схема применения
Физические характеристики
MES3308F
MES3316F
MES3324F
MES3324
Питание
100–240 В AC, 47–63 Гц (для PM165-220/12, PM160-220/12, PM65-220/12);
36–72 В DC для PM100-48/12; 120–370 В DC для PM65-220/12
Варианты питания:
џодин источник питания постоянного или переменного тока
џдва источника питания постоянного или переменного тока с возможностью горячей замены
Максимальная
потребляемая мощность
27 Вт
35 Вт
45 Вт
35 Вт
Тепловыделение
27 Вт
35 Вт
45 Вт
35 Вт
Аппаратная поддержка
Dying Gasp
нет
нет
нет
нет
Рабочая температура
окружающей среды
от -10 до +45 °С
Температура хранения
от -50 до +70 °С
Относительная влажность
при эксплуатации
не более 80 % (без образования конденсата)
Охлаждение
Front-to-Back,
2 вентилятора
Front-to-Back,
3 вентилятора
Front-to-Back,
4 вентилятора
Front-to-Back,
4 вентилятора
Исполнение
19", 1U
Габариты (Ш × В × Г)
430 × 44 × 275 мм
Масса
3,15 кг
3,25 кг
3,50 кг
3,25 кг
4eltex.ru
Техническое описание
Ethernet-коммутаторы агрегации MES33xx
Наименование
Описание
MES3308F
Ethernet-коммутатор MES3308F, 1 порт 10/100/1000BASE-T (OOB), 4 порта 1000BASE-X/100BASE-FX (SFP),
4 комбинированных порта 10/100/1000BASE-T/1000BASE-X/100BASE-FX, 4 порта 10GBASE-R (SFP+)/1000BASE-X
(SFP), L3
MES3316F
Ethernet-коммутатор MES3316F, 1 порт 10/100/1000BASE-T (OOB), 12 портов 1000BASE-X/100BASE-FX (SFP),
4 комбинированных порта 10/100/1000BASE-T/1000BASE-X/100BASE-FX, 4 порта 10GBASE-R (SFP+)/1000BASE-X
(SFP), L3
MES3324F
Ethernet-коммутатор MES3324F, 1 порт 10/100/1000BASE-T (OOB), 20 портов 1000BASE-X/100BASE-FX (SFP),
4 комбинированных порта 10/100/1000BASE-T/1000BASE-X/100BASE-FX, 4 порта 10GBASE-R (SFP+)/1000BASE-X
(SFP), L3
MES3324
Ethernet-коммутатор MES3324, 1 порт 10/100/1000BASE-T (OOB), 20 портов 10/100/1000BASE-T,
4 комбинированных порта 10/100/1000BASE-T/1000BASE-X/100BASE-FX, 4 порта 10GBASE-R(SFP+)/1000BASE-X
(SFP), L3
Сопутствующие товары
PM160-220/12
Модуль питания PM160-220/12, 100–240 В AC, 160 Вт
PM100-48/12
Модуль питания PM100-48/12, 36–72 В DC, 100 Вт
1
PM65-220/12
Модуль питания PM65-220/12, 100–240 В AC, 65 Вт
PM165-220/12
Модуль питания PM165-220/12, 100–240 В AC, 165 Вт
Сопутствующее программное обеспечение
ECCM-MES3308F
Опция ECCM-MES3308F системы управления Eltex.ECCM для мониторинга и управления сетевыми элементами
Eltex: 1 сетевой элемент MES3308F
ECCM-MES3316F
Опция ECCM-MES3316F системы управления Eltex.ECCM для мониторинга и управления сетевыми элементами
Eltex: 1 сетевой элемент MES3316F
ECCM-MES3324F
Опция ECCM-MES3324F системы управления Eltex.ECCM для мониторинга и управления сетевыми элементами
Eltex: 1 сетевой элемент MES3324F
ECCM-MES3324
Опция ECCM-MES3324 системы управления Eltex.ECCM для мониторинга и управления сетевыми элементами
Eltex: 1 сетевой элемент MES3324
Информация для заказа
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и
производитель коммуникационного оборудования с 30-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика — приоритетное направ-
ление развития компании.
eltex.ru
5
Сделать заказ
О компании Eltex
¹ Для блока питания PM65-220/12 допускается электропитание от сети постоянного тока с напряжением в диапазоне 120–370 В DC.
Техническое описание
Ethernet-коммутаторы агрегации MES33xx
