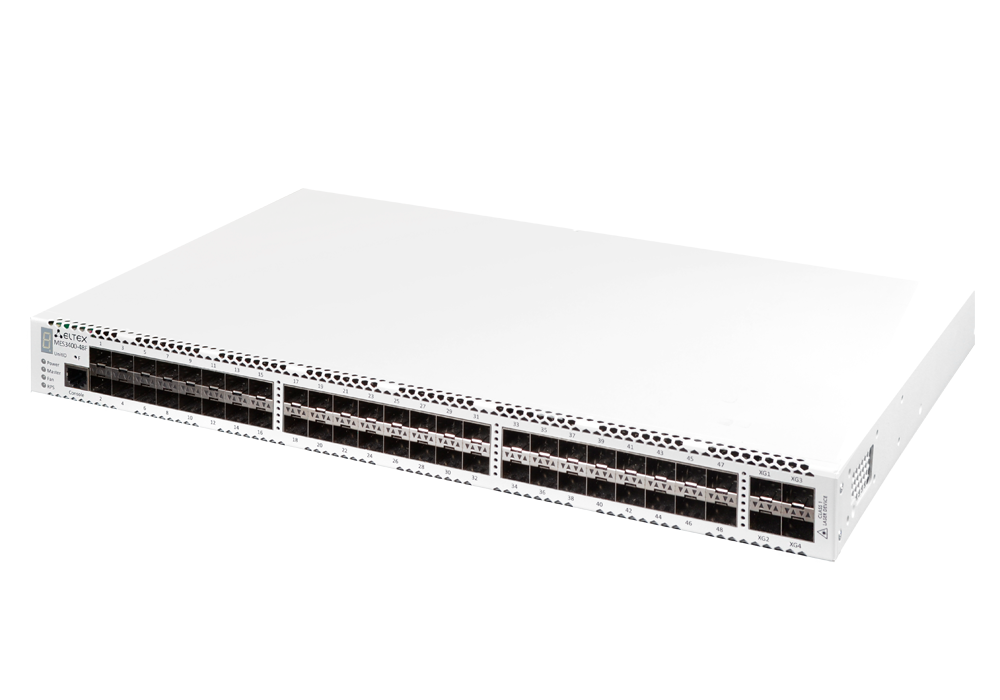

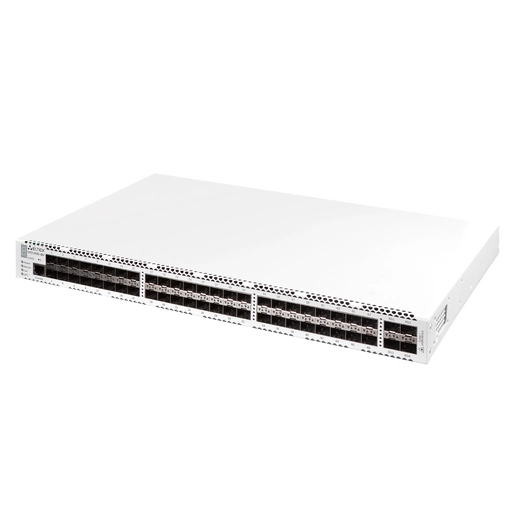

Eltex MES3400-48F
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Краткое техническое описание (Datasheet)
— Пропускная способность до 176 Гбит/с
— Неблокируемая коммутационная матрица
— Расширенные функции L2
— 4 порта 10G в базовой конфигурации
— Коммутатор L3
— Поддержка Multicast (IGMP Snooping, MVR)
— Расширенные функции безопасности (L2-L4 ACL,
IP Source Guard, Dynamic ARP Inspection и др.)
— Резервирование источников питания с возможностью
горячей замены
— Дублированная система вентиляции
— Front-to-Back вентиляция
— Стекирование до 8 устройств
Технические характеристики
Интерфейсы
1000BASE-X/100BASE-FX (SFP)
48
1000BASE-X (SFP)/10GBASE-R (SFP+)
4
Консольный порт RS-232 (RJ-45)
1
Производительность
Пропускная способность
176 Гбит/c
1
Производительность на пакетах длиной 64 байта
130,95 MPPS
Объем буферной памяти
2 Мбайт
Объем ОЗУ (DDR3)
1 Гбайт
Объем ПЗУ (SPI Flash)
64 Мбайт
Таблица MAC-адресов
32768
Количество ARP-записей
1000
Таблица VLAN
4094
Количество L2 Multicast-групп (IGMP Snooping)
4094
Количество L3 Multicast-групп (IGMP proxy)
2048
Количество правил SQinQ
2048 (ingress ), 1024 (egress)
2
Количество правил MAC ACL
765
Количество правил IPv4/IPv6 ACL
640/320
Количество маршрутов L3 IPv4 Unicast
2048
Количество маршрутов L3 IPv6 Unicast
512
Количество VRRP-маршрутизаторов
32
Количество L3-интерфейсов
20 vlan, до 5 IPv4-адресов в каждом vlan, до 512 IPv6 GUA суммарно для
всех vlan
Link Aggregation Groups (LAG)
64 группы, до 8 портов в одном LAG
Коммутаторы нового поколения MES3400-48F могут использоваться в операторских сетях в качестве коммутаторов
уровня агрегации района или транспортных коммутаторов. Они имеют значительный запас по производительности
благодаря универсальным интерфейсам, работающим на скорости 10 Гбит/с или 1 Гбит/с. Преимущества коммута-
торов агрегации MES – развитые функции L2, поддержка статической и динамической маршрутизации, резерви-
рование источников питания с возможностью горячей замены.
Функциональные возможности коммутаторов обеспечивают физическое стекирование, поддержку виртуальных ло-
кальных сетей, многоадресных групп рассылки и расширенные функции безопасности.
1 Значение указано для односторонней передачи.
2 Mac-based VLAN и SQinQ используют общие аппаратные ресурсы.
Техническое описание
Ethernet-коммутаторы MES3400-48F
eltex.ru
1
Функциональные возможности
Функции интерфейсов
— Защита от блокировки очереди (HOL)
— Поддержка Auto MDI/MDIX
— Поддержка сверхдлинных кадров (Jumbo frames)
— Управление потоком (IEEE 802.3X)
— Зеркалирование портов (SPAN, RSPAN)
— Стекирование
Функции при работе с МAC-адресами
— Независимый режим обучения в каждой VLAN
— Поддержка многоадресной рассылки (MAC Multicast
Support)
— Регулируемое время хранения MAC-адресов
— Статические записи MAC (Static MAC Entries)
— Отслеживание событий MAC change на портах
— Логирование событий MAC Flapping
Поддержка VLAN
— Поддержка Voice VLAN
— Поддержка IEEE 802.1Q
— Поддержка Q-in-Q
— Поддержка Selective Q-in-Q
— Поддержка GVRP
— Поддержка MAC-based VLAN
— Поддержка Protocol-based VLAN
Функции L2 Multicast
— Поддержка профилей Multicast
— Поддержка статических Multicast-групп
— Поддержка IGMP Snooping v1,2,3
— Поддержка IGMP Snooping fast-leave
— Поддержка функций IGMP proxy-report
— Поддержка авторизации IGMP через RADIUS
— Поддержка IGMP Querier
— Поддержка MVR
Функции L2
— Поддержка протокола STP (Spanning Tree Protocol,
IEEE 802.1d)
— Поддержка протокола , RSTP (Rapid Spanning Tree Protocol
IEEE 802.1w)
— Поддержка протокола MSTP (Multiple Spanning Tree Protocol,
IEEE 802.1s)
— Поддержка протокола Rapid-PVST+
— Поддержка STP Root Guard
— Поддержка STP Loop Guard
— Поддержка STP BPDU Guard
— Поддержка BPDU Filtering
— Поддержка Spanning Tree Fast Link option
— Поддержка Loopback Detection (LBD)
— Изоляция портов
— Поддержка Storm Control для различного трафика
(broadcast, multicast, unknown unicast)
— Поддержка Layer 2 Protocol Tunneling (L2PT)
— Поддержка ERPS (G.8032v2)
Функции L3 Multicast
— IGMP proxy (RFC 4605)
— IGMP Proxy fast-leave
Функции L3
— Поддержка статических маршрутов IPv4 и IPv6
— Поддержка протоколов динамической маршрутизации
RIPv1/2, OSPFv2/3
— Поддержка протокола VRRP
Функции Link Aggregation
— Создание групп LAG
— Объединение каналов с использованием LACP
— Поддержка LAG Balancing Algorithm
Сервисные функции
— Виртуальное тестирование кабеля (VCT)
— Диагностика оптического трансивера
Поддержка IPv6
— Функциональность IPv6 Host
— Совместное использование IPv4, IРv6
Функции обеспечения безопасности
— DHCP Snooping
— Опция 82 протокола DHCP
— Проверка подлинности на основе MAC-адреса,
ограничение количества MAC-адресов, статические MAC-
адреса
— Проверка подлинности по портам на основе IEEE 802.1x
— Guest VLAN
— Система предотвращения DoS-атак
— Сегментация трафика
— Фильтрация DHCP-клиентов
— Предотвращение атак BPDU
— PPPoE Intermediate agent
— IP Source Guard
— Dynamic ARP Inspection
— DHCPv6 Snooping
— IPv6 Source Guard
— Поддержка функции IPv6 ND Inspection
— Поддержка функции IPv6 RA Guard
Техническое описание
Ethernet-коммутаторы MES3400-48F
2eltex.ru
Производительность (продолжение)
Качество обслуживания QoS
8 выходных очередей на порт
Размер Jumbo-фреймов
максимальный размер пакетов 12288 байт
Стекирование
до 8 устройств
Технические характеристики (продолжение)
Функциональные возможности (продолжение)
Списки управления доступом ACL
— L2-L3-L4 ACL (Access Control List)
— IPv6 ACL
— ACL на основе:
— Порта коммутатора
— Приоритета IEEE 802.1p
— VLAN ID
— EtherType
— DSCP
— Типа IP-протокола
— Номера порта TCP/UDP
— Содержимого пакета, определяемого пользователем
(User Defined Bytes)
Основные функции качества обслуживания (QoS)
и ограничения скорости
— Ограничение скорости на портах (shaping)
— Ограничение скорости (policing) согласно sr-TCM и tr-TCM
— Поддержка класса обслуживания IEEE 802.1p
— Обработка очередей по алгоритмам Strict Priority (SP)/
Weighted Round Robin (WRR)
— Настройка приоритета IEEE 802.1p для VLAN управления
— Классификация трафика на основании ACL
— Назначение меток CoS/DSCP на основании ACL
— Перемаркировка меток DSCP в CoS
— Перемаркировка меток CoS в DSCP
— Назначение VLAN на основании ACL
OAM
— IEEE 802.3ah, Ethernet OAM
— IEEE 802.3ah Unidirectional Link Detection (UDLD) — протокол
обнаружения однонаправленных линков
Синхронизация времени
— Клиент SNTP (Simple Network Time Protocol)
Основные функции управления
— Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
— Автоматическое резервирование (backup) файла
конфигурации по TFTP/SFTP
— Протокол SNMP
— Интерфейс командной строки (CLI)
— Web-интерфейс
— Syslog
— LLDP (IEEE 802.1ab) + LLDP MED
— Возможность обработки трафика управления с двумя
заголовками IEEE 802.1Q
— Поддержка авторизации вводимых команд с помощью
сервера TACACS+
— Поддержка IPv4/IPv6 ACL для управления устройством
— Управление доступом к коммутатору — уровни привилегий
для пользователей
— Блокировка интерфейса управления
— Локальная аутентификация
— Фильтрация IP-адресов для SNMP
— Клиент RADIUS, TACACS+ (Terminal Access Controller Access
Control System)
— Сервер и клиент Telnet
— Сервер и клиент SSH
— Поддержка макрокоманд
— Журналирование вводимых команд по протоколу TACACS+
— Автоматическая настройка DHCP
— DHCP Relay (поддержка IРv4)
— DHCP Relay Option 82
— Сервер DHCP
— Добавление тега PPPoE Circuit-ID
— Flash File System
— Команды отладки
— Механизм ограничения трафика в сторону CPU
— Шифрование пароля
— Ping (поддержка IPv4/IPv6)
— Traceroute
— Поддержка статических маршрутов IPv4 и IPv6
— Поддержка нескольких версий файлов конфигурации
Функции мониторинга
— Статистика интерфейсов
— Поддержка мониторинга загрузки CPU по задачам
и очередям
— Мониторинг загрузки оперативной памяти (RAM)
— Мониторинг температуры
— Мониторинг TCAM
Стандарты MIB/IETF
— RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
— RFC 1212 Concise MIB Definitions
— RFC 1213 MIB II
— RFC 1215 MIB Traps Convention
— RFC 1493, 4188 Bridge MIB
— RFC 1157, 2571-2576 SNMP MIB
— RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
— RFC 2465 IPv6 MIB
— RFC 2737 Entity MIB
— RFC 4293 IPv6 SNMP Mgmt Interface MIB
— Private MIB
— RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
— RFC 2668 802.3 MAU MIB
— RFC 2674, 4363 802.1p MIB
— RFC 2233, 2863 IF MIB
— RFC 2618 RADIUS Authentication Client MIB
— RFC 4022 MIB для TCP
— RFC 4113 MIB для UDP
— RFC 3289 MIB для Diffserv
— RFC 2620 RADIUS Accounting Client MIB
— RFC 768 UDP
— RFC 791 IP
— RFC 792 ICMPv4
— RFC 2463, 4443 ICMPv6
— RFC 793 TCP
— RFC 2474, 3260 Определение поля DS в заголовке IPv4 и
IРv6
— RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication
Protocol (EAP)
— RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP
— RFC 826 ARP
— RFC 854 Telnet
— МЭК 61850
Техническое описание
Ethernet-коммутаторы MES3400-48F
3eltex.ru
Физические характеристики
Физические параметры и параметры окружающей среды
Питание
100–240 В AC, 47–63 Гц (для PM165-220/12, PM160-220/12);
36–72 В DC для PM100-48/12
Варианты питания:
џодин источник питания постоянного или переменного тока
џдо двух источников питания постоянного или переменного тока
с возможностью горячей замены
Максимальная потребляемая мощность
105 Вт
Тепловыделение
105 Вт
Рабочая температура окружающей среды
о
от -10 до +45 С
Температура хранения
о
от -40 до +70 С
Охлаждение
активное, Front-to-Back, 4 вентилятора
Максимальный уровень акустического шума
с передней/задней панели
52,2 дБ/54,2 дБ
Относительная влажность при эксплуатации (без
образования конденсата)
не более 80 %
Исполнение
19", 1U
Габаритные размеры (Ш × В × Г)
440 × 44 × 330 мм
Масса
5,53 кг
Коммутаторы доступа
ПК
N×1G
N×1G/10G
N×1G/10G
OSPF, MSTP, ERPS
...
GPON-сеть
К ядру сети/вышестоящему оборудованию
Тонкий клиент VoIP-
маршрутизатор
RG
Ethernet-коммутаторы
MES3400-48F
Абонентский
шлюз
TAU-72.IP
Схема применения
Техническое описание
Ethernet-коммутаторы MES3400-48F
4eltex.ru
44
Наименование
Описание
MES3400-48F
Ethernet-коммутатор MES3400-48F, 48 портов 1000BASE-X/100BASE-FX (SFP),
4 порта 10GBASE-R (SFP+)/1000BASE-X (SFP), L3
Сопутствующие товары
PM165-220/12
Модуль питания PM165-220/12, 100–240 В AC, 165 Вт
PM160-220/12
Модуль питания PM160-220/12, 100–240 В AC, 160 Вт
PM100-48/12
Модуль питания PM100-48/12, 36–72 В DC, 100 Вт
Сопутствующее программное обеспечение
ECCM-MES3400-48F
Опция ECCM-MES3400-48F системы управления Eltex ECCM для управления и мониторинга
сетевыми элементами Eltex: 1 сетевой элемент MES3400-48F
Информация для заказа
Техническое описание
Ethernet-коммутаторы MES3400-48F
5
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
eltex.ru
