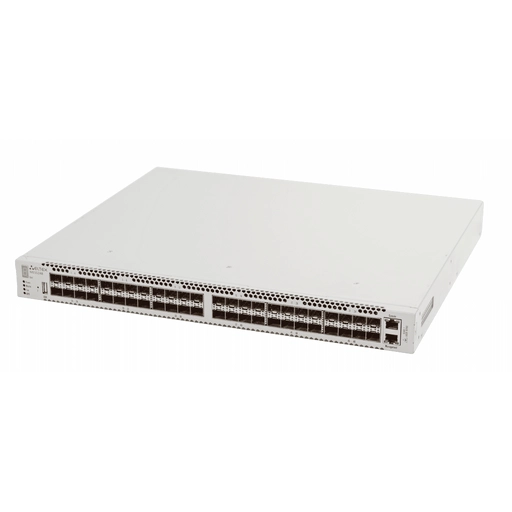

Eltex MES5248
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Описание
Предыдущие версии
Программное обеспечение
Краткое техническое описание (Datasheet)
– производительность до 960 Гбит/с
– неблокируемая коммутационная матрица
– 48 портов 10G
– коммутатор уровня L2+
– Front-to-Back вентиляция
– стекирование до 8 устройств
– резервирование источников питания
– дублированная система вентиляции
Комплексные решения для построения сетей

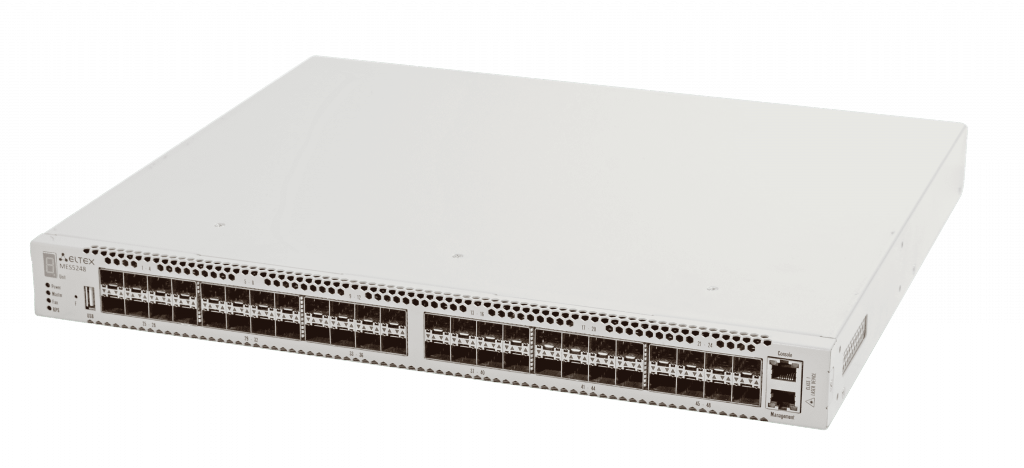

Ethernet-коммутаторы агрегации MES5248
Техническое описание
www.eltex.nsk.ru 1
Коммутаторы MES5248 - это высокопроизводительные
устройства, оснащенные интерфейсами 10GBASE-X и
предназначенные для использования в операторских
сетях в качестве устройств агрегации и в центрах обработ-
ки данных (ЦОД) в качестве Top-of-Rack или End-of-Row
коммутаторов.
Все порты устройства поддерживают работу на скоростях
10 Гбит/с (SFP+) или 1 Гбит/с (1000BASE-X и 1000BASE-T
SFP), что обеспечивает гибкость в использовании и
возможность постепенного перехода на более высокие
скорости передачи данных. Неблокируемая коммутаци-
онная матрица позволяет осуществлять корректную
обработку пакетов при максимальных нагрузках,
сохраняя при этом минимальные и предсказуемые
задержки на всех типах трафика.
Схема вентиляции front-to-back обеспечивает эффектив-
ное охлаждение при использовании устройств в условиях
современных ЦОД.
Дублированные вентиляторы и источники питания
постоянного или переменного тока в сочетании с развитой
системой мониторинга аппаратной части устройства
позволяют получить высокие показатели надежности.
Устройства имеют возможность горячей замены модулей
питания и вентиляционных модулей, обеспечивая
бесперебойность функционирования сети оператора.
Интерфейсы
Консольный порт
Таблица VLAN
Производительность
Таблица ACL
Таблица MAC-адресов
Размер Jumbo-фрейма
220 В перем. тока/48 В пост. тока
Не более 300Вт
Питание
Макс. потребляемая мощность
Размеры
Вентиляция
Рабочая температура окружающей среды 0 0
от -10 до +45 С
0 0
от -40 до +70 С
Температура хранения
Рабочая влажность не более 80%
2 вент. модуля
430x44x400 мм
4K
3K
10K
32K
960Гбит/с, 720 млн. пакетов/с
RS-232
48 x 10G Base-X (SFP+)/48 x 1000Base-X (SFP)/1000Base-T(SFP-T)
Физические параметры и параметры окружающей среды
Производительность
Технические характеристики
MES5248
www.eltex.nsk.ru 2
Комплексные решения для построения сетей
Ethernet-коммутаторы агрегации MES5248
Техническое описание
Функциональные возможности
Функции интерфейсов
– Работа с модулями SFP+, SFP
– Работа с кабелем Copper Direct Attach
– Автоматическая установка режима интерфейса 1 Гбит/с - 10 Гбит/с
– Поддержка сверхдлинных кадров (Jumbo frames)
– Защита от блокировки очереди (HOL)
– Управление потоком (IEEE 802.3X)
– Зеркалирование портов (Port Mirroring)
– Защита от широковещательного «шторма»
Функции при работе с МAC-адресами
– Таблица MAC-адресов 32K
– Независимый режим обучения в каждой VLAN
– Поддержка многоадресной рассылки (MAC MulticastSupport)
– Регулируемое время хранения MAC-адресов
– Статические MAC-адреса (Static MAC Entries)
Функции L2
– IEEE802.1w Rapid Spanning Tree
– IEEE802.1s MultipleSpanningTree, до 128 экземпляров
– STP Root Guard
– Фильтрация BPDU
– Обнаружение петель Loopback Detection
– IEEE802.3ad LinkAggregation/LACP (до 8 портов на группу,
до 32 групп)
– IEEE802.1AB Link Layer Discovery Protocol
– Поддержка VLAN, до 4K в соответствии с 802.1Q
– VLAN на базе портов (Port-based VLANs)
– Поддержка двойного тегирования 802.1Q (QinQ)
– Selective QinQ
– Изоляция портов (Protected ports)
– Private VLAN Edge
– Динамические VLAN (GVRP)
– Поддержка IGMP v1,v2,v3 / MLD v1,v2 Snooping
– Поддержка Ring Protection
– EAPS (RFC3619)
– ERPS (G.8032v2)
Функции L3
– 16K маршрутов IPv4
– 4K маршрутов IPv6
– Статические IP-маршруты
– Address Resolution Protocol (ARP)
– до 8K ARP-записей
– Списки доступа L2/3/4 ACL– до 3K
1
– Поддержка протокола OSPF
1
– Поддержка протокола VRRP
1
– Equal Cost Multipath Routing (ECMP) до 32 маршрутов
Функции обеспечения безопасности
– DHCP snooping
– DHCP Relay Intermediate Agent
– Опция 82 протокола DHCP
– Dynamic ARP Inspection (Protection)
– Проверка подлинности на основе MAC-адреса, ограничение
количества MAC-адресов, статические MAC-адреса
– Защищенное управление (SSLv3, SSHv2)
– Проверка подлинности основе 802.1x
L2 Multicast
– до 2К многоадресных групп
– IGMP Snooping
– IGMP Querier
AAA
– Управление доступом на основе порта (Port-based ACL)
– Управление доступом на основе MAC-адресов (MAC-based ACL)
– Управление доступом на основе хоста (IP-based ACL)
– Динамическое назначение VLAN
– Гостевой VLAN
Основные функции качества обслуживания (QoS)
– 8 приоритетных очередей на порт
– Поддержка приоритетов уровня L2 (802.1p Class of Service)
– Поддержка приоритетов уровня L3 (DSCP)
– Режимы обслуживания очередей
– Strict Priority (SP)
– Weighted Round Robin (WRR)
– SP + WRR
– CoS на основе:
– Порта коммутатора
– VLAN ID
– MAC-адрес
– IPv4/v6-адреса
– Типа протокола
– Класса трафика IPv6
– Метки потока IPv6
– Номера порта TCP/UDP
– Поддержка следующих действий для потоков
– Назначение приоритета 802.1p
– Назначение TOS/DSCP
– Статистика потока
– Управление полосой пропускания (Rate Limiting/Shaping)
– На основе портов (Port-based)
– На основе потока (Flow-based)
Функции Data Center Bridging (DCB)
– IEEE 802.1Qau Congestion Notification (QCN)
– IEEE 802.1Qaz Enhanced Transmission Selection (ETS)
– IEEE 802.1Qbb Priority-Based Flow Control (PFC)
– Ускоренная маршрутизация (Cut-through switching)
1 Не поддерживается в текущей версии ПО
www.eltex.nsk.ru 3
Комплексные решения для построения сетей
Ethernet-коммутаторы агрегации MES5248
Техническое описание
Основные функции управления
– Консоль RS-232
– Загрузка и выгрузка конфигурации и ПО по TFTP, FTP (сервер)
– Поддержка протокола SNMP v2, v3
– Интерфейс командной строки (CLI)
– Syslog
– SNTP (Simple Network Time Protocol)
– Списки контроля доступа (Management ACL)
– Управление доступом на базе уровней привилегий
– Локальная аутентификация
– Аутентификация RADIUS/TACACS+
– Сервер SSH
– Сервер Telnet
– Сервер HTTP
Функции мониторинга
– Статистика интерфейсов
– Удаленный мониторинг RMON/SMON
– Диагностика утилизации CPU
– Мониторинг TCAM
– Диагностика оптических трансиверов (DDM)
– Мониторинг источников питания
– Мониторинг системы вентиляции
– Мониторинг температуры
Функциональные возможности (продолжение)
Наименование
MES5248 AC
MES5248 DC
Ethernet-коммутатор MES5248, 48 портов 10G Base-X, коммутатор
L2+
Ethernet-коммутатор MES5248, 48 портов 10G Base-X, коммутатор
L2+
Описание Изображение
Информация для заказа
О компании Eltex Сделать заказ
Предприятие “Элтекс” - ведущий российский разработчик и производитель
коммуникационного оборудования с 20-летней историей. Комплексность
решений и возможность их бесшовной интеграции в инфраструктуру Заказчика
- приоритетное направление развития компании.
+7 (383) 274 48 48
+7 (383) 274 48 49
eltex@eltex.nsk.ru www.eltex.nsk.ru
