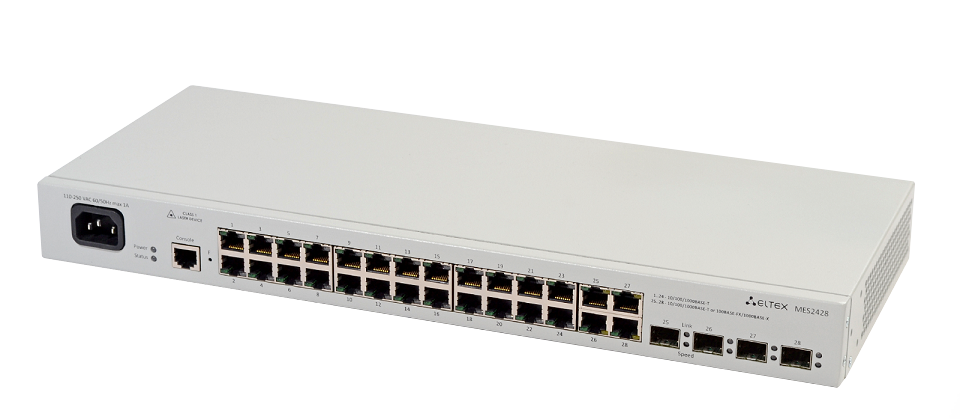

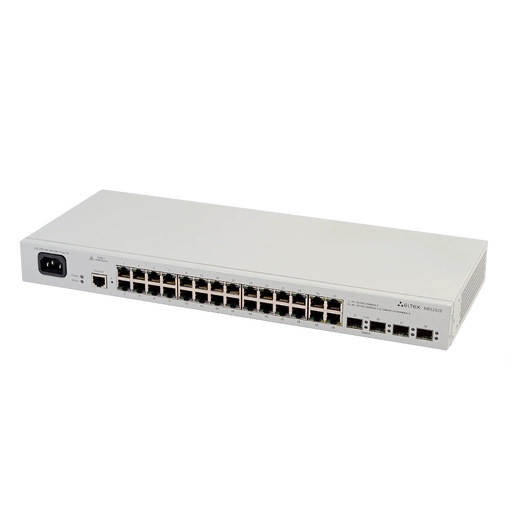

Eltex MES2428_AC
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Краткое техническое описание (Datasheet)
— Неблокируемая коммутационная матрица
— Расширенные функции L2
— Поддержка Multicast (IGMP Snooping, MVR)
— Расширенные функции безопасности (L2-L4 ACL,
IP Source Guard, Dynamic ARP Inspection и др.)
1
— Бесперебойное питание от АКБ
Коммутаторы осуществляют подключение конечных пользователей к сетям крупных предприятий, предприятий малого
и среднего бизнеса, а также к сетям операторов связи с помощью интерфейсов Fast и Gigabit Ethernet.
Коммутаторы поддерживают виртуальные локальные сети, многоадресные группы рассылки и имеют расширенный набор
функций безопасности.
1
Бесперебойное питание
Коммутаторы MES2428B имеют возможность подключения аккумуляторной батареи для обеспечения гарантированного
питания в случае пропадания первичной сети 220 В. Коммутаторы оснащены блоком питания, который позволяет заряжать
АКБ при наличии питания 220 В. Система резервного питания позволяет следить за состоянием первичной сети и извещать
о переходе с одного типа питания на другой.
MES1428
MES2428
MES2428B
10/100BASE-TX (RJ-45)
24
–
–
10/100/1000BASE-T (RJ-45)
–
24
24
Combo 10/100/1000BASE-T/
100BASE-FX/1000BASE-X
4
4
4
Входные сухие контакты
–
–
–
Консольный порт
RS-232 (RJ-45)
1
Производительность
Пропускная способность
12,8 Гбит/с
56 Гбит/с
56 Гбит/с
Производительность на
2
пакетах длиной 64 байта
9 MPPS
41,658 MPPS
41,658 MPPS
Объем буферной памяти
512 Кбайт
Объем ОЗУ (DDR3)
256 Мбайт
Объем ПЗУ (SPI Flash)
32 Мбайт
Таблица MAC-адресов
8192
Количество ARP-записей
1000
Таблица VLAN
4094
Количество групп L2 Multicast
(IGMP Snooping)
509
Количество правил SQinQ
128 (ingress), 256 (egress)
Количество правил MAC ACL
381
Количество правил IPv4/IPv6
ACL
227/128
Количество L3-интерфейсов
20 vlan, до 5 IPv4-адресов в каждом vlan, до 300 IPv6 GUA суммарно для всех vlan
Link Aggregation Groups (LAG)
8 групп, до 8 портов в одном LAG
Качество обслуживания QoS
8 выходных очередей на порт
Размер Jumbo-фрейма
максимальный размер пакетов 10000 байт
1 Только для MES2428B.
2 Значения указаны для односторонней передачи.
MES1428
MES2428
Технические характеристики
Техническое описание
Ethernet-коммутаторы доступа MES
eltex.ru
1
MES2428B 220V
ПК
12V
Технические характеристики резервного питания*
(MES2428B)
Функциональные возможности
Функции интерфейсов
— Защита от блокировки очереди (HOL)
— Поддержка Auto MDI/MDIX
— Поддержка сверхдлинных кадров (Jumbo frames)
— Управление потоком (IEEE 802.3X)
— Зеркалирование портов (SPAN, RSPAN)
Функции при работе с МAC-адресами
— Независимый режим обучения в каждой VLAN
— Поддержка многоадресной рассылки (MAC Multicast
Support)
— Регулируемое время хранения MAC-адресов
— Статические записи MAC (Static MAC Entries)
— Отслеживание событий MAC change на портах
— Логирование событий MAC Flapping
Поддержка VLAN
— Поддержка Voice VLAN
— Поддержка IEEE 802.1Q
— Поддержка Q-in-Q
— Поддержка Selective Q-in-Q
— Поддержка GVRP
— Поддержка MAC-based VLAN
— Поддержка Protocol-based VLAN
Функции L2
— Поддержка протокола STP (Spanning Tree Protocol,
IEEE 802.1d)
— Поддержка протокола RSTP (Rapid Spanning Tree Protocol,
IEEE 802.1w)
— Поддержка протокола MSTP (Multiple Spanning Tree
Protocol, IEEE 802.1s)
— Поддержка STP Root Guard
— Поддержка STP Loop Guard
— Поддержка STP BPDU Guard
— Поддержка BPDU Filtering
— Поддержка Spanning Tree Fast Link option
— Поддержка Layer 2 Protocol Tunneling (L2PT)
— Поддержка Loopback Detection (LBD)
— Изоляция портов
— Поддержка Storm Control для различного трафика
(broadcast, multicast, unknown unicast)
Функции L2 Multicast
— Поддержка профилей Multicast
— Поддержка статических Multicast-групп
— Поддержка IGMP Snooping v1,2,3
— Поддержка IGMP Snooping fast-leave
— Поддержка функций IGMP proxy-report
— Поддержка авторизации IGMP через RADIUS
— Поддержка MLD Snooping v1,2
— Поддержка MLD Snooping fast-leave
— Поддержка IGMP Querier
— Поддержка MVR
Функции Link Aggregation
— Создание групп LAG
— Объединение каналов с использованием LACP
— Поддержка LAG Balancing Algorithm
Сервисные функции
— Виртуальное тестирование кабеля (VCT)
— Диагностика оптического трансивера
Поддержка IPv6
— Функциональность IPv6 Host
— Совместное использование IPv4, IРv6
Функции обеспечения безопасности
— DHCP Snooping
— Опция 82 протокола DHCP
— IP Source Guard
— Dynamic ARP Inspection (Protection)
— Проверка подлинности на основе MAC-адреса, ограничение
количества MAC-адресов, статические MAC-адреса
— Проверка подлинности по портам на основе IEEE 802.1x
— Guest VLAN
— Система предотвращения DoS-атак
— Сегментация трафика
— Фильтрация DHCP-клиентов
— Предотвращение атак BPDU
— PPPoE Intermediate agent
— DHCPv6 Snooping
— IPv6 Source Guard
— Поддержка функции IPv6 ND Inspection
— Поддержка функции IPv6 RA Guard
Списки управления доступом ACL
— L2-L3-L4 ACL (Access Control List)
— IPv6 ACL
— ACL на основе:
— Порта коммутатора
— Приоритета IEEE 802.1p
* Примечание:
— Характеристики приведены для температуры
окружающей среды +25 °С;
— Для MES2428B рекомендуется использовать АКБ емкостью
не менее 12 Ah.
Емкость АКБ,
Ah
Время
автономной
работы, ч
Время заряда
АКБ, ч
MES2428B
12
≈ 8
≈13
17
≈12
≈19
20
≈15
≈23
Техническое описание
Ethernet-коммутаторы доступа MES
2eltex.ru
Функциональные возможности (продолжение)
— VLAN ID
— EtherType
— DSCP
— Типа IP-протокола
— Номера порта TCP/UDP
— Содержимого пакета, определяемого пользователем
(User Defined Bytes)
Основные функции качества обслуживания (QoS)
и ограничения скорости
— Ограничение скорости на портах (shaping, policing)
— Поддержка класса обслуживания IEEE 802.1p
— Обработка очередей по алгоритмам Strict Priority (SP)/
Weighted Round Robin (WRR)
— Настройка приоритета IEEE 802.1p для VLAN управления
— Классификация трафика на основании ACL
— Назначение меток CoS/DSCP на основании ACL
— Перемаркировка меток DSCP в CoS
— Перемаркировка меток CoS в DSCP
— Назначение VLAN на основании ACL
ОАМ
— IEEE 802.3ah, Ethernet OAM
— IEEE 802.3ah Unidirectional Link Detection (UDLD) — протокол
обнаружения однонаправленных линков
Синхронизация времени
— Клиент SNTP (Simple Network Time Protocol)
Функции мониторинга
— Статистика интерфейсов
— Поддержка мониторинга загрузки CPU по задачам и
очередям
— Мониторинг загрузки оперативной памяти (RAM)
— Мониторинг температуры
— Мониторинг TCAM
Основные функции управления
— Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
— Автоматическое резервирование (backup) файла
конфигурации по TFTP/SFTP
— Протокол SNMP
— Интерфейс командной строки (CLI)
— Web-интерфейс
— Syslog
— LLDP (IEEE 802.1ab) + LLDP MED
— Возможность обработки трафика управления с двумя
заголовками IEEE 802.1Q
— Поддержка авторизации вводимых команд с помощью
сервера TACACS+
— Поддержка IPv4/IPv6 ACL для управления устройством
— Управление доступом к коммутатору — уровни привилегий
для пользователей
— Блокировка интерфейса управления
— Локальная аутентификация
— Фильтрация IP-адресов для SNMP
— Клиент RADIUS, TACACS+ (Terminal Access Controller Access
Control System)
— Сервер и клиент Telnet
— Сервер и клиент SSH
— Поддержка макрокоманд
— Журналирование вводимых команд по протоколу TACACS+
— Автоматическая настройка DHCP
— DHCP Relay (поддержка IРv4)
— DHCP Relay Option 82
— Добавление тега PPPoE Circuit-ID
— Flash File System
— Команды отладки
— Механизм ограничения трафика в сторону CPU
— Шифрование пароля
— Ping (поддержка IPv4/IPv6)
— Traceroute
— Поддержка статических маршрутов IPv4 и IPv6
— Поддержка нескольких версий файлов конфигурации
1
Обеспечение бесперебойного питания
— Автоматический переход на АКБ (12 В) при отключении
первичного питания (220 В) и обратно
— Заряд АКБ (12 В) при работе от первичной сети (220 В)
— Мониторинг типа электропитания (SNMP)
— Оповещение при переходе с одного типа питания на другой
— Индикация подключения АКБ
— Сигнализация о низком уровне заряда АКБ
— Защита от короткого замыкания
Стандарты MIB/IETF
— RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
— RFC 1212 Concise MIB Definitions
— RFC 1213 MIB II
— RFC 1215 MIB Traps Convention
— RFC 1493, 4188 Bridge MIB
— RFC 1157, 2571-2576 SNMP MIB
— RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
— RFC 2465 IPv6 MIB
— RFC 2737 Entity MIB
— RFC 4293 IPv6 SNMP Mgmt Interface MIB
— Private MIB
— RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
— RFC 2668 802.3 MAU MIB
— RFC 2674, 4363 802.1p MIB
— RFC 2233, 2863 IF MIB
— RFC 2618 RADIUS Authentication Client MIB
— RFC 4022 MIB для TCP
— RFC 4113 MIB для UDP
— RFC 3289 MIB для Diffserv
— RFC 2620 RADIUS Accounting Client MIB
— RFC 768 UDP
— RFC 791 IP
— RFC 792 ICMPv4
— RFC 2463, 4443 ICMPv6
— RFC 793 TCP
— RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
— RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication
Protocol (EAP)
— RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP
— RFC 826 ARP
— RFC 854 Telnet
— МЭК 61850
1 Только для MES2428B.
Техническое описание
Ethernet-коммутаторы доступа MES
3eltex.ru
Комплексные решения для построения сетей
Коммутатор доступа
MES
ПК
100М/1G
Nх1G
Тонкий клиент VoIP-
маршрутизатор
RG
Сервер
Коммутатор агрегации
Абонентский
шлюз
TAU-72.IP
MES1428 AC
MES1428 DC
MES2428 AC
MES2428 DC
MES2428B
Физические п араметры и п араметры о кружающей с реды
1
Питание
110–250 В,
50–60 Гц
18–72 В
110–250 В,
50–60 Гц
18–72 В
100–240 В AC,
50–60 Гц;
12 В DC
Максимальная
потребляемая мощность
10 Вт
11 Вт
18 Вт
18 Вт
45 Вт
Максимальная
потребляемая мощность
без учета заряда АКБ
—
—
—
—
20 Вт
Тепловыделение
10 Вт
11 Вт
18 Вт
18 Вт
23 Вт
Аппаратная поддержка
Dying Gasp
есть
нет
есть
нет
нет
Рабочая температура
окружающей среды
от -20 °С до +50 °С
Температура хранения
от -40 °С до +70 °С
Охлаждение
пассивное
Максимальный уровень
акустического шума
с передней/задней
панели
33 дБ/33 дБ
33 дБ/33 дБ
33 дБ/33 дБ
33 дБ/33 дБ
33 дБ/33 дБ
Относительная
влажность при
эксплуатации (без
образования конденсата)
не более 80 %
Исполнение
19", 1U
Габаритные размеры
(Ш × В × Г)
430 × 44 × 178 мм
Масса
2,26 кг
2,35 кг
Физические характеристики
Схема применения
1 Для MES1428 AC, MES2428 AC допускается электропитание от сети постоянного тока с напряжением в диапазоне 120–370 В DC.
2 Значения указаны для односторонней передачи.
Техническое описание
Ethernet-коммутаторы доступа MES
4eltex.ru
Наименование
Описание
MES1428 AC
Ethernet-коммутатор MES1428, 24 порта 10/100BASE-TX, 4 порта 10/100/1000BASE-T/100BASE-FX/
1000BASE-X Combo, L2, 110–250 В AC
MES1428 DC
Ethernet-коммутатор MES1428, 24 порта 10/100BASE-TX, 4 порта 10/100/1000BASE-T/100BASE-FX/
1000BASE-X Combo, L2, 18 72 В DC–
MES2428 AC
Ethernet-коммутатор MES2428, 24 порта 10/100/1000BASE-T, 4 порта 10/100/1000BASE-T/
100BASE-FX/1000BASE-X Combo, L2, 110–250 В AC
MES2428 DC
Ethernet-коммутатор MES2428, 24 порта 10/100/1000BASE-T, 4 порта 10/100/1000BASE-T/
100BASE-FX/1000BASE-X Combo, L2, 18 72 В DC–
MES2428B
Ethernet-коммутатор MES2428B, 24 порта 10/100/1000BASE-T, 4 порта 10/100/1000BASE-T/
100BASE-FX/1000BASE-X Combo, L2, , 12 В DC100–240 В AC
Сопутствующее программное обеспечение
ECCM-MES1428_AC
Опция ECCM-MES1428_AC системы управления Eltex ECCM для управления и мониторинга
сетевыми элементами Eltex: 1 сетевой элемент MES1428 AC
ECCM-MES1428_DC
Опция ECCM-MES1428_DC системы управления Eltex ECCM для управления и мониторинга
сетевыми элементами Eltex: 1 сетевой элемент MES1428 DC
ECCM-MES2428_AC
Опция ECCM-MES2428_AC системы управления Eltex ECCM для управления и мониторинга
сетевыми элементами Eltex: 1 сетевой элемент MES2428 AC
ECCM-MES2428_DC
Опция ECCM-MES2428_DC системы управления Eltex ECCM для управления и мониторинга
сетевыми элементами Eltex: 1 сетевой элемент MES2428 DC
ECCM-MES2428B
Опция ECCM-MES2428B системы управления Eltex ECCM для управления и мониторинга сетевыми
элементами Eltex: 1 сетевой элемент MES2428B
Информация для заказа
Техническое описание
Ethernet-коммутаторы доступа MES
5
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
eltex.ru
