ВАЖНО: Начиная с версии ПО 2.3.2 точки доступа не совместимы с предыдущими версиями контроллера SoftWLC / WLC. Требуется обновление контроллера на версию SoftWLC 1.28 / WLC 1.19.2 и новее.

Сертификаты

Декларация ТР ТС

declaration-eac-wep-wop-wb-series.pdf / 890 Kb

Сертификат связи ОС-4-РД-1618

sertifikat-os-4-rd-1618.pdf / 2 Mb

Экспертное заключение по результатам санитарно-эпидемиологической экспертизы № 00102 от 26.06.2023 г.

ez-po-rezultatam-san-epidem-ekspertizy-no-00102-ot-26.06.2023.pdf / 8 Mb

Предыдущие версии

Декларация ТР ТС

declaration_eac_wep_wop_wb_series.pdf / 890 Kb

Приказ Минпромторга России от 02.08.2023 №2829 о присвоении и подтверждении ТКО статуса ТОРП

2023_08_02_prikaz-minpromtorg-2829.pdf / 332 Kb

Приказ Минпромторга России от 08.10.2024 №4623 о присвоении и подтверждении ТКО статуса ТОРП

2024_10_08_prikaz-minpromtorg-4623.pdf / 352 Kb

Сертификат связи OC-4-РД-1618

os-4-rd-1618-wep-1l-wep-2l-wop-2l-wop-20l-wep-200l.pdf / 2 Mb

Сертификат связи OC-6-РД-1553

os-6-rd-1553_wi-fi.pdf / 7 Mb

Экспертное заключение по результатам санитарно-эпидемиологической экспертизы № 00102 от 26.06.2023г.

expert_findings_n00102.pdf / 8 Mb

Чертежи и 3D-модели

3D-модель WOP-20L

3d-model-wop-20l.step / 24 Mb

Душевная тех. поддержка

Краткое техническое описание (Datasheet)

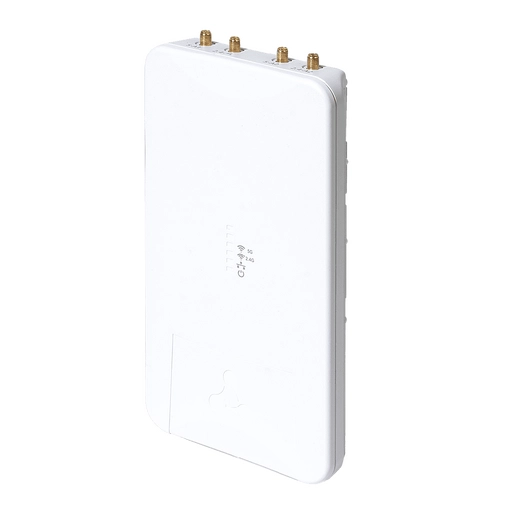

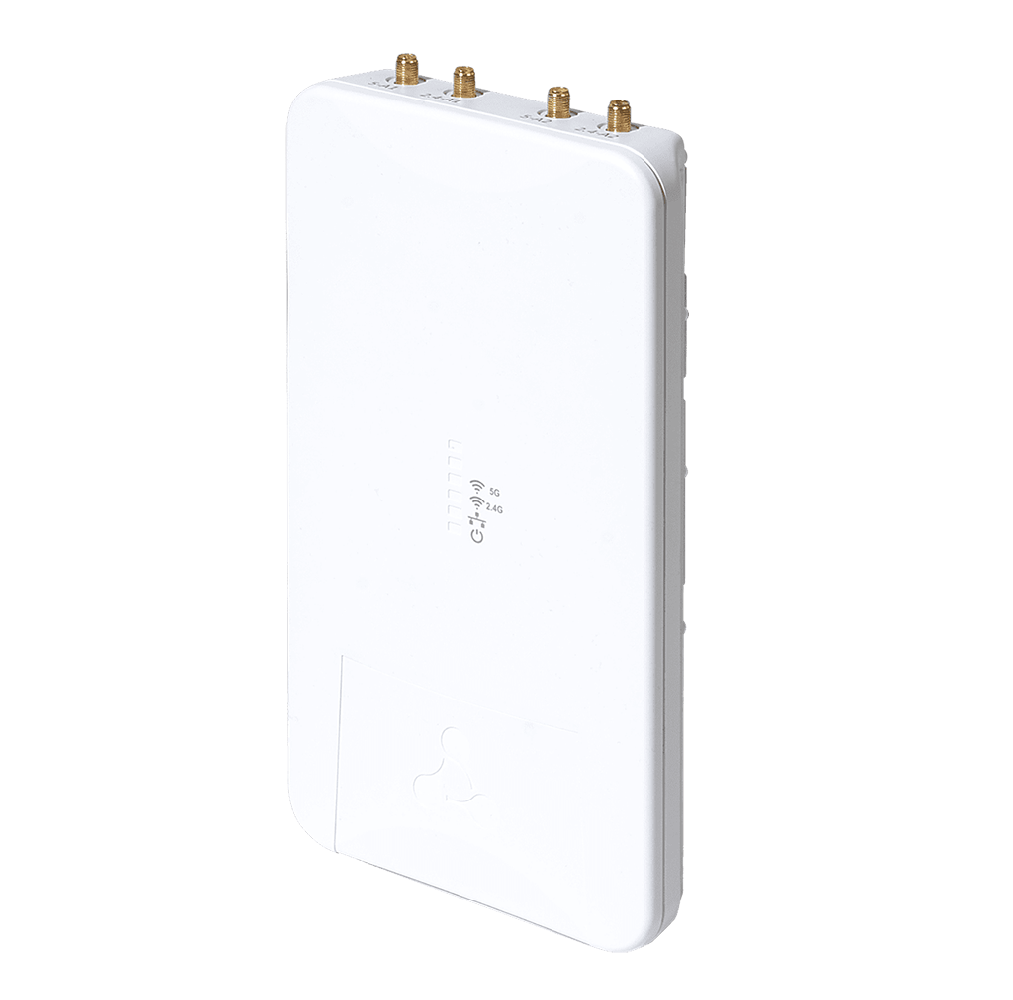

Всепогодная точка доступа

WОP-20L – точка доступа, обеспечивающая высокоско-

ростную и безопасную беспроводную сеть, которая соче-

тает в себе множество возможностей и сервисов, необ-

ходимых для комфортного доступа в местах с большим

скоплением людей.

Благодаря высокой скорости, низкой задержке, энерго-

эффективности, увеличенной пропускной способности и

расширению радиуса действия, новые точки доступа

смогут предоставить множество дополнительных услуг.

Устройство является незаменимым решением для орга-

низации беспроводной сети в различных климатических

условиях, в широком диапазоне рабочих температур и

высокой влажности (парки, заводы, стадионы, т. д.), а

также является идеальной платформой для организа-

ции связи в коттеджных поселках и удаленных населен-

ных пунктах.

Масштабируемость решения

Беспроводная точка доступа WOP-20L — новейшее гиб-

кое решение, позволяющее менять зону покрытия сети,

тем самым увеличивая количество обслуживаемых мо-

бильных устройств. Высокая производительность аппа-

ратной платформы, возможности масштабирования и ин-

туитивно понятный интерфейс позволяют легко и быстро

разворачивать беспроводную IT-инфраструктуру.

Беспроводное подключение

Благодаря поддержке стандартов IEEE 802.11n/ac точка

доступа WOP-20L обеспечивает скорость передачи дан-

ных до 300 Мбит/с в диапазоне 2.4 ГГц и до 867 Мбит/c в

диапазоне 5 ГГц.

Использование технологии MIMO и всенаправленных

антенн позволяет сделать WOP-20L универсальным ре-

шением для организации общедоступных сетей.

Безопасность

Для обеспечения безопасного соединения предусмотре-

ны современные технологии аутентификации. В частнос-

ти, используется динамический ключ, индивидуальный

для каждого работающего с WOP-20L абонентского устро-

йства.

Производительность

Для обеспечения стабильной и непрерывной работы

устройства используются высокопроизводительные

процессоры, позволяющие добиться высоких показа-

телей в скорости обработки данных.

Питание

Технология PoE дает возможность установки обору-

дования в любых местах, независимо от расположения

источника электропитания, позволяет экономить на сто-

имости силовых кабелей и делает инсталляцию простой

и не требующей больших затрат времени.

Схема применения

Конфигурация интерфейсов

— Работа в двух диапазонах

— Поддержка 802.11ac

— Радиоинтерфейс с поддержкой MIMO 2×2

— Питание PoE (IEEE 802.3af)

— Современные средства аутентификации и

шифрования

Ethernet

Wi-Fi

Разъемы типа SMA

для подключения

антенны

11G×

802.11a/b/g/n/ac

Точка доступа

WOP-20L

dual-band

802.11ac Wi-Fi

Планшет

Смартфон

ПК/Ноутбук

Wi-Fi камера

Беспроводная точка доступа WEP-3ax

Техническое описание

Беспроводная точка доступа WOP-20L

1eltex.ru

Интерфейсы

– 1 порт 10/100/1000BASE-T (RJ-45) с поддержкой PoE

– Wi-Fi 2.4 ГГц IEEE 802.11b/g/n

– Wi-Fi 5 ГГц IEEE 802.11a/n/ac

– 4 разъема SMA-типа (female) для подключения внешних

антенн (Omni, секторная, панельная и т. д.)

Возможности WLAN

– Поддержка стандартов IEEE 802.11a/b/g/n/ac

– Роуминг пользователей IEEE 802.11r/k/v

– Агрегация данных, включая A-MPDU (Tx/Rx) и А-MSDU (Rx)

– Приоритеты и планирование пакетов на основе WMM

– Динамический выбор частоты (DFS)

– Поддержка скрытого SSID

– 14 виртуальных точек доступа

– Обнаружение сторонних точек доступа

– Спектроанализатор

– Поддержка WDS

– Автовыбор канала

– Поддержка APSD

– Поддержка режима клиента (STA)

Сетевые функции

– Автоматическое согласование скорости, дуплексного режима

и переключения между режимами MDI и MDI-X

– Поддержка VLAN

– Поддержка С-VLAN

– Поддержка Management VLAN

– DHCP-клиент

– Поддержка GRE

– Передача абонентского трафика вне туннелей

– Поддержка ACL

– Поддержка NTP

– Поддержка Syslog

– Поддержка IPv6

– Поддержка LLDP

Функции QoS

– Ограничение пропускной способности

– Изменение параметров WMM (EDCA) для радиоинтерфейсов

– Поддержка приоритизации по 802.1p, DSCP

Конфигурирование

– Удаленное управление по Telnet, SSH

– CLI

– NETCONF

– Web-интерфейс

– SNMP

Безопасность

– Централизованная авторизация через RADIUS-сервер

(802.1X WPA/WPA2 Enterprise)

– Шифрование WPA/WPA2

– Поддержка Captive Portal

– Авторизация через RADIUS-сервер при входе на устройство

– Поддержка WIDS/WIPS

Параметры беспроводного интерфейса

– Частотный диапазон 2400–2483.5 МГц; 5150–5350 МГц,

5470–5850 МГц

– Модуляция BPSK, QPSK, 16QAM, 64QAM, 256QAM

– Поддержка MIMO 2×2

– Ширина полосы: 20, 40 МГц для 2.4 ГГц;

20, 40 и 80 МГц для 5 ГГц

Рабочие каналы

– 802.11b/g/n: 1–13 (2401–2483 МГц)

– 802.11a/n/ac: 36–64 (5170–5330 МГц)

100–144 (5490–5730 МГц)

149–165 (5735–5835 МГц)

Скорость передачи данных

– 802.11n: до 300 Мбит/с

– 802.11ac: до 867 Мбит/c

Максимальная мощность передатчика

– 2.4 ГГц: 18 дБм

– 5 ГГц: 20 дБм

Чувствительность приемника

– 2.4 ГГц: до -91 дБм

– 5 ГГц: до -93 дБм

Количество клиентов

– Максимальное количество одновременных

подключений:

– 2.4 ГГц: 120

– 5 ГГц: 120

Физические характеристики

– Потребляемая мощность не более 12 Вт

– 128 MБ SPI-NAND Flash

– 256 MБ DDR3 RAM

– Питание: PoE 48 В/56 В (IEEE 802.3af-2003)

– Рабочая температура от -45 до +65 °C

– Степень защиты IP55

– Крепление на мачту/стену

– Габариты (Ш × В × Г): 125 × 236,5 × 50,4 мм

– Масса: 0,77 кг

Технические характеристики

1Поддержка функционала WIDS/WIPS предоставляется по лицензии.

2Количество каналов и значение максимальной выходной мощности будут изменяться в соответствии с правилами радиочастотного регулирования в вашей

стране.

3Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11. Реальная пропускная способность будет другой.

Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные

данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.

Беспроводная точка доступа WEP-3ax

Техническое описание

Беспроводная точка доступа WOP-20L

1eltex.ru

Схема применения

Информация для заказа

Наименование

Описание

WOP-20L

Беспроводная точка доступа WOP-20L. Комплект крепежа.

Сопутствующие товары

Инжектор питания Passive PoE 56 В.

Всенаправленная Omni-антенна: антенна Omni ALX19X-221051-00, 2400/5000/360/5, 1 × SMA.

Секторная антенна: 2.4 ГГц двухполяризационная антенна; 5 ГГц двухполяризационная антенна.

Контроллеры Wi-Fi сети

Аппаратный контроллер

WLC

WLC-15;

WLC-30;

WLC-3200;

WLC-3250;

WLC-3350.

Виртуальный контроллер

vWLC

Опция vWLC-AP для подключения одной точки доступа к контроллеру vWLC.

Опция vWLC-AP-R для подключения одной точки доступа к резервному контроллеру vWLC.

Программный контроллер

SoftWLC

Опция Soft-WLC. Софт-контроллер со встроенным решением AAA и порталом авторизации для одной точки

доступа Eltex.

Опция Airtune для одной точки доступа Eltex.

Опция WIDS/WIPS-SW для одной точки доступа Eltex. Сервис по обнаружению и предотвращению вторжений

в беспроводную сеть.
