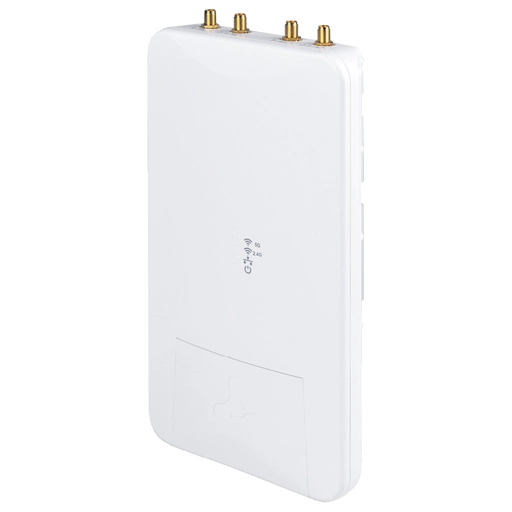

Eltex WOP-30L
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Чертежи и 3D-модели
Краткое техническое описание (Datasheet)

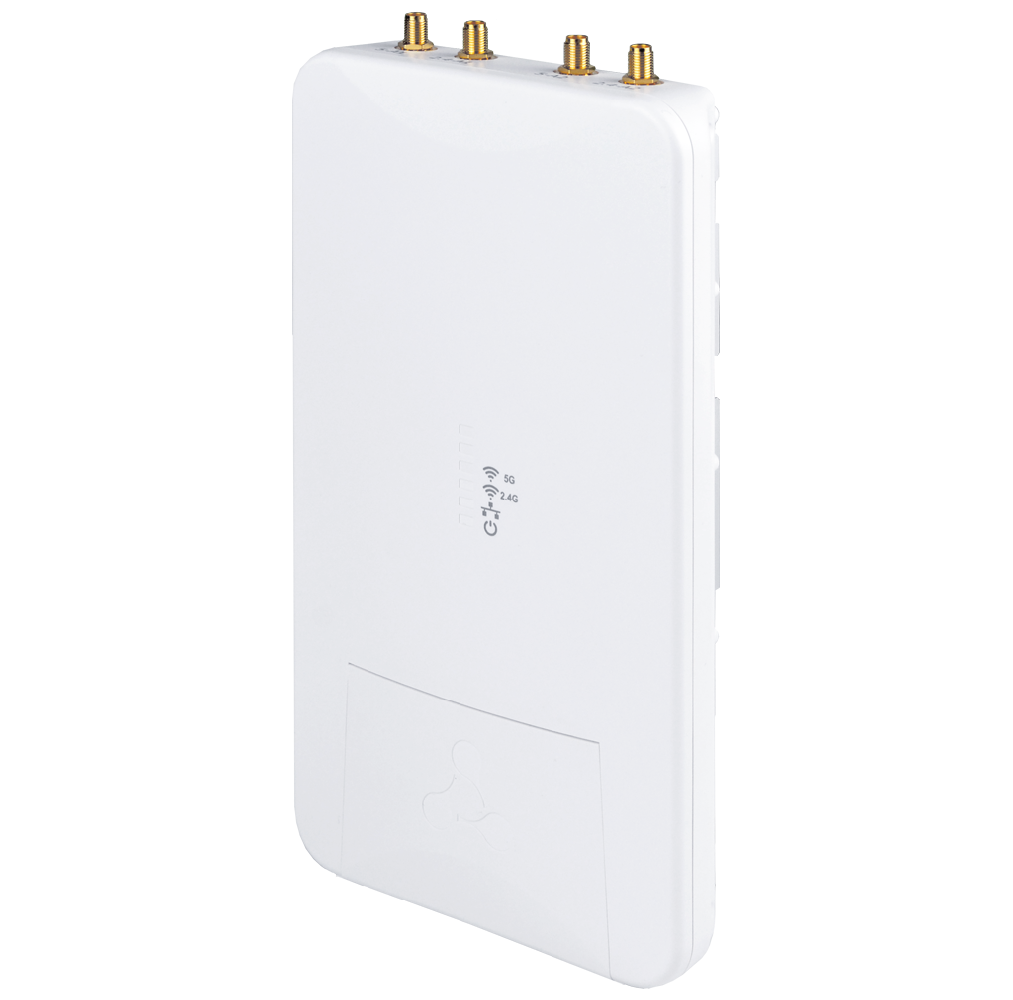

Всепогодная точка доступа
WОP-30L — точка доступа нового поколения Wi-Fi 6, обес-
печивающая высокоскоростную и безопасную беспро-
водную сеть, которая сочетает в себе множество воз-
можностей и сервисов, необходимых для комфортного
доступа в местах с большим скоплением людей. Благо-
даря высокой скорости, низкой задержке, энергоэффек-
тивности, увеличенной пропускной способности и рас-
ширению радиуса действия новые точки доступа смогут
предоставить множество дополнительных услуг.
WОP-30L является незаменимым решением для органи-
зации беспроводной сети в различных климатических
условиях, в широком диапазоне рабочих температур и
высокой влажности (парки, заводы, стадионы, т.д.), а так-
же является идеальной платформой для организации
связи в коттеджных поселках и удаленных населенных
пунктах.
Масштабируемость решения
Беспроводная точка доступа WOP-30L — новейшее гиб-
кое решение, позволяющее менять зону покрытия сети,
тем самым увеличивая количество обслуживаемых мо-
бильных устройств. Высокая производительность аппа-
ратной платформы, возможности масштабирования и
интуитивно понятный интерфейс позволяют легко и быс-
тро разворачивать беспроводную IT-инфраструктуру.
Беспроводное подключение
Благодаря поддержке стандарта IEEE 802.11ax точка
доступа WOP-30L обеспечивает скорость передачи дан-
ных 574 Мбит/с (2.4 ГГц) + 1201 Мбит/с (5 ГГц). Использо-
вание технологии MU-MIMO и всенаправленных антенн
позволяет сделать WOP-30L универсальным решением
для организации общедоступных сетей.
Безопасность
Для обеспечения безопасного соединения поддержаны со-
временные технологии аутентификации и шифрования по
стандарту WPA3. Точки доступа нового поколения отвеча-
ют самым высоким требованиям к безопасности и совмес-
тимости с более ранними версиями стандарта 802.11.
Производительность
Для обеспечения стабильной и непрерывной работы
устройства используются высокопроизводительные процес-
соры, позволяющие добиться высоких показателей в скорости
обработки данных.
Питание
Технология PoE дает возможность установки оборудова-
ния в любых местах, независимо от расположения ис-
точника электропитания, позволяет экономить на стои-
мости силовых кабелей и делает инсталляцию простой и
не требующей больших затрат времени.
Схема применения
Конфигурация интерфейсов
— Работа в двух диапазонах
— Поддержка 802.11ax
— Радиоинтерфейс с поддержкой MU-MIMO 2×2
— Питание PoE+ (IEEE 802.3at)
— Бесшовный роуминг
— Современные средства аутентификации и
шифрования
Ethernet
Wi-Fi
Разъемы типа SMA
для подключения
антенн
1×2.5G
802.11a/b/g/n/ac/ax
4
Точка доступа
WOP-30L
dual-band
802.11aх Wi-Fi
Планшет
Смартфон
ПК/Ноутбук
Wi-Fi камера
Беспроводная точка доступа WEP-3ax
Техническое описание
Беспроводная точка доступа WOP-30L
— WOP-30L сертифицирована в соответствии со стандартами СЕ.
1
1eltex.ru
1
Интерфейсы
– 1 порт 10/100/1000/2500BASE-T (RJ-45) с поддержкой PoE
– Wi-Fi 2.4 ГГц IEEE 802.11b/g/n/ax
– Wi-Fi 5 ГГц IEEE 802.11a/n/ac/ax
– 4 разъема SMA-типа (female) для подключения внешних
антенн (Omni, секторная, панельная и т.д.)
Возможности WLAN
– Поддержка стандартов IEEE 802.11a/b/g/n/ac/ax
– Роуминг пользователей IEEE 802.11r/k/v
– Агрегация данных, включая A-MPDU (Tx/Rx) и
А-MSDU (Rx)
– Приоритеты и планирование пакетов на основе WMM
– Динамический выбор частоты (DFS)
– Поддержка скрытого SSID
– 14 виртуальных точек доступа
– Обнаружение сторонних точек доступа
– Спектроанализатор
– Поддержка WDS
– Поддержка MESH
– Автовыбор канала
– Поддержка APSD
– Поддержка режима клиента (STA)
– BSS coloring
– Управление мощностью по ЭИИМ/EIRP
Сетевые функции
– Автоматическое согласование скорости, дуплексного
режима и переключения между режимами MDI и MDI-X
– Поддержка VLAN
– Поддержка С-VLAN
– Поддержка Management VLAN
– DHCP-клиент
– Поддержка GRE
– Передача абонентского трафика вне туннелей
– Поддержка ACL
– Поддержка NTP
– Поддержка Syslog
– Поддержка IPv6
– Поддержка LLDP
Функции QoS
– Ограничение пропускной способности
– Изменение параметров WMM (EDCA) для радиоинтерфейсов
– Поддержка приоритизации по 802.1p, DSCP
Конфигурирование
– Удаленное управление по Telnet, SSH
– CLI
– NETCONF
– Web-интерфейс
– SNMP
Безопасность
– Централизованная авторизация через RADIUS-сервер
(802.1X WPA/WPA2/WPA3 Enterprise)
– Шифрование WPA/WPA2/WPA3/OWE
– Поддержка Captive Portal
– Авторизация через RADIUS-сервер при входе на устройство
– Поддержка WIDS/WIPS¹
Параметры беспроводного интерфейса
– Частотный диапазон: 2400–2483.5 МГц; 5150–5350 МГц,
5470–5850 МГц
– Модуляция: BPSK, QPSK, 16QAM, 64QAM, 256QAM,
1024QAM
– Поддержка MU-MIMO 2×2
– Поддержка OFDMA
– Ширина полосы: 20, 40 МГц для 2.4 ГГц;
20, 40 и 80 МГц для 5 ГГц
Рабочие каналы²
– 802.11b/g/n/ax: 1–13 (2401–2483 МГц)
– 802.11a/n/ac/ax: 36–64 (5170–5330 МГц)
100–144 (5490–5730 МГц)
149–165 (5735–5835 МГц)
Скорость передачи данных³
– 2.4 ГГц, 802.11ax: 574 Мбит/c
– 5 ГГц, 802.11ax: 1201 Мбит/c
Максимальная мощность передатчика²
– 2.4 ГГц: 20 дБм
– 5 ГГц: 20 дБм
Чувствительность приёмника
– 2.4 ГГц: до -92 дБм
– 5 ГГц: до -94 дБм
Количество клиентов
– Максимальное количество одновременных подключений:
– 2.4 ГГц: 120
– 5 ГГц: 120
Физические характеристики
– Потребляемая мощность: не более 15 Вт
– 128 MБ SPI-NAND Flash
– 256 MБ DDR3 RAM
– Питание: PoE+ 48 В/56 В (IEEE 802.3at-2009)
– Рабочая температура: от -45 до +65 °C
– Степень защиты: IP55
– Крепление на мачту/стену
– Габариты (Ш × В × Г): 125 × 236,5 × 50,4 мм
– Масса: 0,8 кг
Технические характеристики
1Поддержка функционала WIDS/WIPS предоставляется по лицензии.
2Количество каналов и значение максимальной выходной мощности будут изменяться в соответствии с правилами радиочастотного
регулирования в вашей стране.
3Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11. Реальная пропускная спо-
собность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные
материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды
могут также влиять на радиус действия сети.
Беспроводная точка доступа WEP-3ax
Техническое описание
Беспроводная точка доступа WOP-30L
1eltex.ru
2
Схема применения
Сделать заказ О компании Eltex
Информация для заказа
Интернет
АРМ
оператора
DHCP, RADIUS
Сервер
MES
WOP-30L
WOP-30L
WOP-30L
Eth
PoE
PoE
PoE
Наименование
Описание
WOP-30L
Беспроводная точка доступа WOP-30L. Комплект крепежа.
Сопутствующие товары
Всенаправленная Omni-антенна: антенна Omni ALX19X-221051-00, 2400/5000/360/5, 1 × SMA
Секторная антенна: 2.4 ГГц двухполяризационная антенна;
5 ГГц двухполяризационная антенна.
Инжектор питания Passive PoE 56 В.
Контроллеры Wi-Fi сети
Аппаратный контроллер
WLC
WLC-15;
WLC-30;
WLC-3200.
Виртуальный контроллер
vWLC
Опция vWLC-AP для подключения одной точки доступа к контроллеру vWLC.
Опция vWLC-AP-R для подключения одной точки доступа к резервному контроллеру vWLC.
Программный
контроллер SoftWLC
Опция Soft-WLC. Софт-контроллер со встроенным решением AAA и порталом авторизации для одной точки
доступа Eltex.
Опция Airtune для одной точки доступа Eltex.
Опция WIDS/WIPS-SW для одной точки доступа Eltex. Сервис по обнаружению и предотвращению
вторжений в беспроводную сеть.
Беспроводная точка доступа WEP-3ax
Техническое описание
Беспроводная точка доступа WOP-30L
2
3
