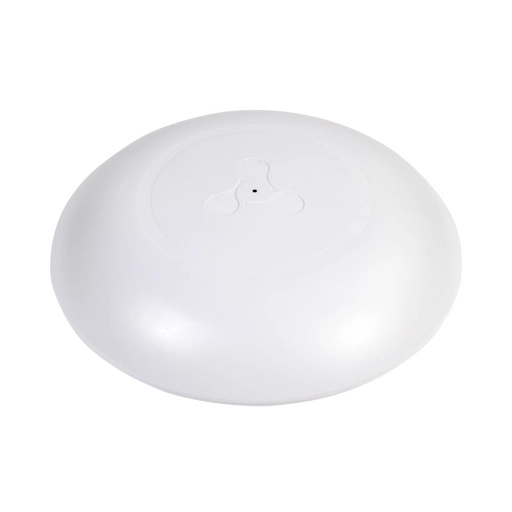

Eltex WEP-3ax
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
ВАЖНО: Начиная с версии ПО 1.11.0 точки доступа не совместимы с предыдущими версиями контроллера SoftWLC / WLC. Требуется обновление контроллера на версию SoftWLC 1.28 / WLC 1.19.2 и новее.
Сертификаты
Предыдущие версии
Чертежи и 3D-модели
Краткое техническое описание (Datasheet)
Решение для предприятий
WEP-3ax — точка доступа нового поколения Wi-Fi 6, кото-
рая обеспечит максимальную пропускную способность
и стабильное беспроводное соединение для всех под-
ключаемых устройств.
Благодаря высокой скорости, низкой задержке, энергоэф-
фективности, увеличенной пропускной способности и рас-
ширению радиуса действия новые точки доcтупа стандар-
та 802.11ax поддерживают широкий набор устройств и при-
ложений, которым необходима максимальная производи-
тельность в требовательных корпоративных средах.
По сравнению с точками доступа предыдущих стандартов
Wi-Fi, новые точки доступа смогут предоставить множес-
тво дополнительных услуг.
WEP-3ax — универсальное решение для организации
беспроводной сети с большим количеством пользова-
телей и высоким трафиком (офисы, госучреждения,
конференц-залы, лаборатории, гостиницы и т. д.).
Масштабируемость решения
Беспроводная точка доступа WEP-3ax — новейшее гибкое
решение, позволяющее менять зону покрытия сети, тем
самым увеличивая количество обслуживаемых мобиль-
ных устройств. Благодаря высокой производительности
аппаратной платформы, возможностям масштабирова-
ния, интуитивно понятному интерфейсу можно легко и
быстро разворачивать беспроводную IT-инфраструктуру.
Беспроводное подключение
Благодаря поддержке стандарта IEEE 802.11ax точка
доступа WEP-3ax обеспечивает скорость передачи
данных 574 Мбит/c (2.4 ГГц) + 1201 Мбит/с (5 ГГц).
Использование технологии MU-MIMO и внутренних
всенаправленных антенн позволяет сделать WEP-3ax
универсальным решением для организации корпора-
тивных сетей.
Безопасность
Для корпоративной среды поддержаны современные
технологии аутентификации и шифрования по стандарту
WPA3, которые обеспечивают защиту персональных
данных и безопасность корпоративной среды. Точки
доступа нового поколения отвечают самым высоким
требованиям к безопасности и совместимости с более
ранними версиями стандарта 802.11.
Производительность
Для стабильной и непрерывной работы в устройствах ис-
пользуются высокопроизводительные процессоры, по-
зволяющие добиться самых высоких показателей в ско-
рости обработки данных.
Питание
Технология PoE дает возможность установки оборудова-
ния в любых местах, независимо от расположения источ-
ников питания, позволяет экономить на стоимости сило-
вых кабелей и делает инсталляцию простой и не требую-
щей больших затрат времени.
Конфигурация интерфейсов
— Работа в двух диапазонах
— Поддержка 802.11ax
— Поддержка MU-MIMO 2×2
— Питание PoE+ (IEEE 802.3at)
— Бесшовный роуминг
— Современные средства аутентификации и
шифрования
Наименование
RJ-45
Wi-Fi
WEP-3ax
1×2.5G
802.11a/b/g/n/ac/ax
Схема применения
Точка доступа
WEP-3ax
dual-band
802.11ax Wi-Fi
Планшет
Смартфон
ПК/Ноутбук
Wi-Fi камера
Техническое описание
Беспроводная точка доступа WEP-3ax
1eltex.ru
Интерфейсы
– 1 порт Ethernet 100/1000/2500BASE-T (RJ-45)
с поддержкой PoE
– Wi-Fi 2.4 ГГц IEEE 802.11b/g/n/ax
– Wi-Fi 5 ГГц IEEE 802.11a/n/ac/ax
Возможности WLAN
– Поддержка стандартов IEEE 802.11a/b/g/n/ac/ax
– Поддержка стандартов роуминга IEEE 802.11r/k/v
– Агрегация данных, включая A-MPDU (Tx/Rx) и А-MSDU (Rx)
– Приоритеты и планирование пакетов на основе WMM
– Динамический выбор частоты (DFS)
– Поддержка скрытого SSID
– 32 виртуальные точки доступа
– Обнаружение сторонних точек доступа
– Спектроанализатор
– Поддержка WDS
– Автовыбор канала
– BSS coloring
Сетевые функции
– Автоматическое согласование скорости, дуплексного режима
и переключения между режимами MDI и MDI-X
– Поддержка VLAN
– Поддержка С-VLAN
– Поддержка Management VLAN
– DHCP-клиент
– Поддержка GRE
– Передача абонентского трафика вне туннелей
– Поддержка NTP
– Поддержка Syslog
– Поддержка LLDP
Функции QoS
– Ограничение пропускной способности
– Изменение параметров WMM (EDCA) для радиоинтерфейсов
– Поддержка приоритизации по 802.1p, DSCP
Безопасность
– Централизованная авторизация через RADIUS-сервер
(802.1X WPA/WPA2/WPA3 Enterprise)
– Шифрование WPA/WPA2/OWE/WPA3
– Поддержка Captive Portal
1
– Поддержка WIDS/WIPS
Конфигурирование
– Web-интерфейс
– Удаленное управление по Telnet, SSH
– CLI
– SNMP (traps)
– NETCONF
Параметры беспроводного интерфейса
– Частотный диапазон 2400–2483.5 МГц; 5150–5350 МГц,
5470–5850 МГц
– Модуляция BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM
– Внутренние всенаправленные антенны
– Поддержка MU-MIMO 2×2
– Поддержка OFDMA
– Ширина полосы: 20, 40 МГц для 2.4 ГГц;
20, 40, 80 МГц для 5 ГГц.
Рабочие каналы
2
– 802.11b/g/n/ax: 1–13 (2401–2483 МГц)
– 802.11a/n/ac/ax: 36–64 (5170–5330 МГц)
100–144 (5490–5730 МГц)
2
149–165 (5735–5835 МГц)
3
Скорость передачи данных
– 2.4 ГГц, 802.11ax: 574 Мбит/c
– 5 ГГц, 802.11ax: 1201 Мбит/c
2
Максимальная мощность передатчика
– 2.4 ГГц: 22,5 дБм
– 5 ГГц: 24 дБм
Коэффициент усиления встроенных антенн
– 2.4 ГГц: ~3 дБи
– 5 ГГц: ~3 дБи
Чувствительность приемника
– 2.4 ГГц: до -92 дБм
– 5 ГГц: до -93 дБм
Количество клиентов
– Максимальное количество одновременных подключений:
– 2.4 ГГц: 512
– 5 ГГц: 512
Физические характеристики
– Потребляемая мощность: не более 13 Вт
– 256 MБ NAND Flash
– 1 ГБ DDR4 RAM
– Питание: PoE+ 48 В/56 В (IEEE 802.3at-2009)
– Рабочая температура: от +5до +40 °C
– Габариты (Диаметр × Высота): 230 × 56 мм
– Масса: 0,56 кг
Технические характеристики
1Поддержка функционала WIDS/WIPS предоставляется по лицензии.
2Количество каналов и значение максимальной выходной мощности будут изменяться в соответствии с правилами радиочастотного
регулирования в ашей стране.в
3Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11. Реальная пропускная
способность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные
материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды
могут также влиять на радиус действия сети.
Техническое описание
Беспроводная точка доступа WEP-3ax
2eltex.ru
Схема применения
Информация для заказа
Наименование
Описание
WEP-3ax
Беспроводная точка доступа WEP-3ax. Комплект крепежа.
Сопутствующие товары
SSM-560-1000A-2.5G
Passive PoE инжектор, SSM-560-1000A-2.5G, 2.5G, 56 В, 1 А.
HSE-AC
Passive PoE инжектор, HSE-S5600500EU, 1G, 56 В, 0.5 А.
Контроллеры Wi-Fi сети
Аппаратный контроллер
WLC
WLC-15;
WLC-30;
WLC-3200;
WLC-3250;
WLC-3350.
Виртуальный контроллер
vWLC
Опция vWLC-AP для подключения одной точки доступа к контроллеру vWLC.
Опция vWLC-AP-R для подключения одной точки доступа к резервному контроллеру vWLC.
Программный контроллер
SoftWLC
Опция Soft-WLC. Софт-контроллер со встроенным решением AAA и порталом авторизации для одной точки
доступа Eltex.
Опция Airtune для одной точки доступа Eltex.
Опция WIDS/WIPS-SW для одной точки доступа Eltex. Сервис по обнаружению и предотвращению вторжений
в беспроводную сеть.
Интернет
АРМ
оператора
DHCP, RADIUS
Сервер
MES
WEP-3ax
WEP-3ax
WEP-3ax
Eth
PoE
PoE
PoE
WLC/vWLC
Контроллер
Техническое описание
Беспроводная точка доступа WEP-3ax
3eltex.ru
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
Схема применения
