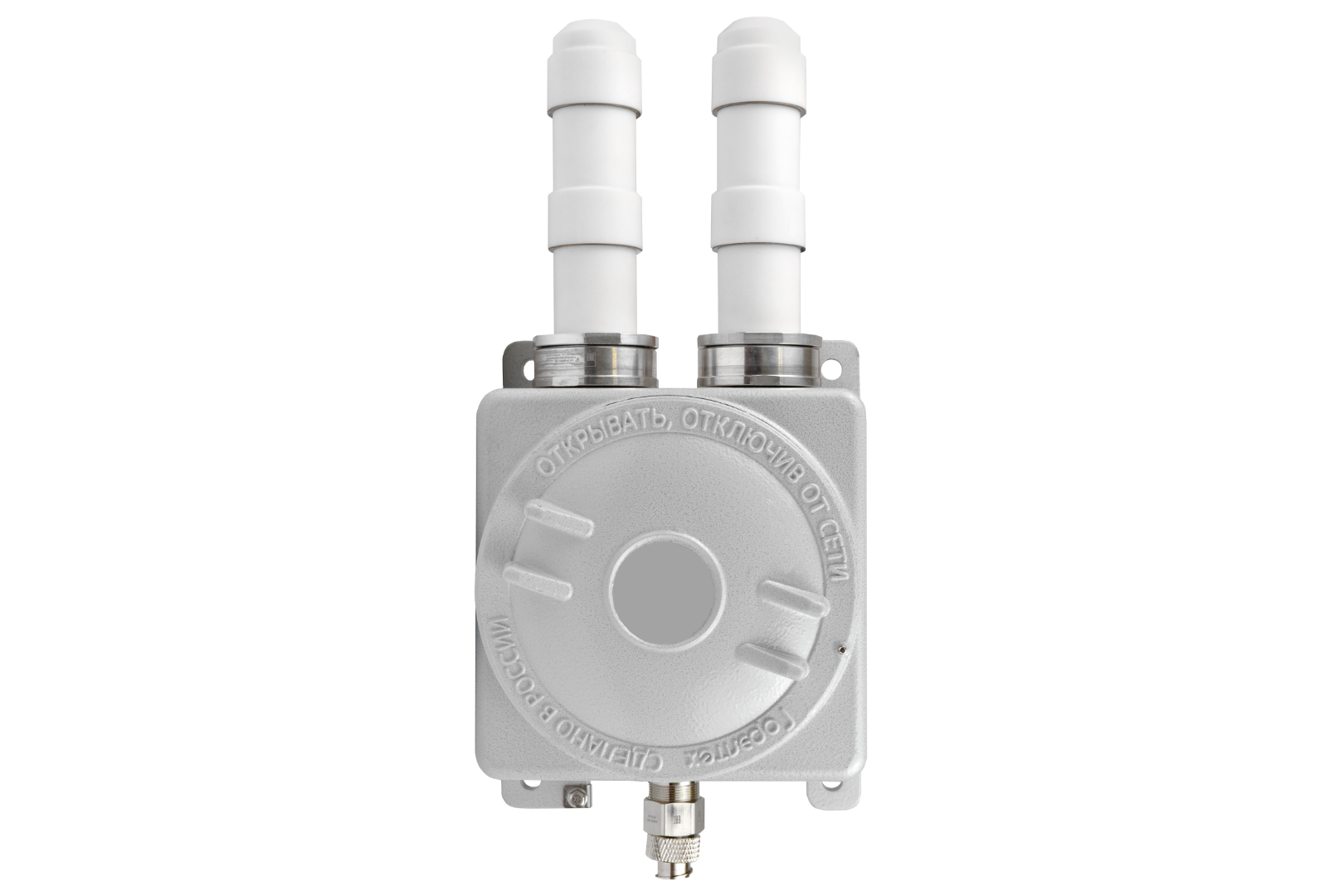

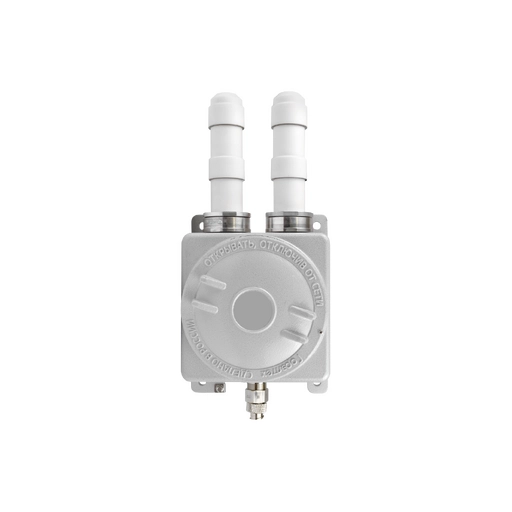

Eltex WOP-3L-EX
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Описание
Программное обеспечение
Сертификаты
Краткое техническое описание (Datasheet)
Взрывозащищенная точка доступа
WOP-3L-EX — это промышленная точка доступа нового по-
коления Wi-Fi 6 (IEEE 802.11ax), обеспечивающая безопас-
ную беспроводную сеть. Точка доступа во взрывонепро-
ницаемой оболочке идеально подходит для установки на
производственных предприятиях химической, нефтепе-
рерабатывающей, газовой и других отраслей промыш-
ленности в зонах с потенциально взрывоопасной атмос-
ферой. Маркировка взрывозащиты 1Ex db IIC Т5 Gb позво-
ляет применять устройство во взрывоопасных зонах поме-
щений и наружных установок.
Масштабируемость решения
Беспроводная точка доступа — новейшее WOP-3L-EX
гибкое решение, позволяющее менять зону покрытия
сети, тем самым увеличивая количество обслуживае-
мых мобильных устройств. Благодаря высокой произ-
водительности аппаратной платформы, возможнос-
тям масштабирования и интуитивно понятному интер-
фейсу можно легко и быстро разворачивать беспро-
водную IT-инфраструктуру.
Беспроводное подключение
Благодаря поддержке стандартов IEEE 802.11n/ax точка
доступа обеспечивает скорость передачи дан-WOP-3L-EX
ных 300 Мбит/с (2.4 ГГц) + 1201 Мбит/c (5 ГГц).
Использование технологии MU-MIMO и всенаправленных
защищенных антенн позволяет сделать уни-WOP-3L-EX
версальным решением для организации корпоратив-
ных сетей во взрывоопасных средах.
Безопасность
Для корпоративной среды поддержаны современные
технологии аутентификации и шифрования по стандар-
ту WPA3, которые обеспечивают защиту персональных
данных и безопасность корпоративной среды. Точки
доступа нового поколения отвечают самым высоким
требованиям к безопасности и совместимости с более
ранними версиями стандарта 802.11.
Производительность
Для обеспечения стабильной и непрерывной работы
устройства используются высокопроизводительные про-
цессоры, позволяющие добиться высоких показателей в
скорости обработки данных.
Питание
Технология Passive PoE дает возможность установки об-
орудования в любых местах, независимо от расположе-
ния источника электропитания, позволяет экономить на
стоимости силовых кабелей и делает инсталляцию про-
стой и не требующей больших затрат времени.
Схема применения
Конфигурация интерфейсов
— Взрывозащита 1Ex db IIC Т5 Gb
— Работа в двух диапазонах
— Поддержка 802.11aх
— Радиоинтерфейс 2.4 ГГц с поддержкой MIMO 2×2
— Радиоинтерфейс 5 ГГц с поддержкой MU-MIMO 2×2
— Питание Passive PoE 24 В
— До 40 клиентов на точку доступа
— Современные средства аутентификации и
шифрования
Ethernet
Wi-Fi
1×1G
802.11a/b/g/n/ac/ax
Точка доступа
WOP-3L-EX
dual-band
802.11ax Wi-Fi
Беспроводное приборы и телеметрическое оборудование
Смартфон
Датчики и промышленное оборудование
Мобильный
сотрудник
Камера
Беспроводная точка доступа WEP-3ax
Техническое описание
Беспроводная точка доступа WOP-3L-EX
1eltex.ru
1
Параметры беспроводного интерфейса
– Частотный диапазон 2400–2483.5 МГц; 5150–5350 МГц,
5470–5850 МГц
– Модуляция BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM
– Внешние несъемные всенаправленные антенны
– Поддержка MIMO 2×2 для 2.4 ГГц;
MU-MIMO 2×2 для 5 ГГц
– Поддержка OFDMA для 5 ГГц
– Ширина полосы: 20, 40 МГц для 2.4 ГГц;
20, 40 и 80 МГц для 5 ГГц
1
Рабочие каналы
– 802.11b/g/n: 1–13 (2401–2483 МГц)
– 802.11a/n/ac/ax: 36–64 (5170–5330 МГц)
100–144 (5490–5730 МГц)
149–165 (5735–5835 МГц)
2
Скорость передачи данных
– 2.4 ГГц, 802.11n: 300 Мбит/с
– 5 ГГц, 802.11ax: 1201 Мбит/c
1
Максимальная мощность передатчика
– 2.4 ГГц: 20 дБм
– 5 ГГц: 20 дБм
Коэффициент усиления встроенных антенн
– 2.4 ГГц: ~4 дБи
– 5 ГГц: ~6 дБи
Чувствительность приемника
– 2.4 ГГц: до -94 дБм
– 5 ГГц: до -94 дБм
Количество клиентов
– Максимальное количество одновременных
подключений: 64
Физические характеристики
– Потребляемая мощность: не более 8,5 Вт
– 128 MБ SPI-NAND Flash
– 128 MБ DDR2 RAM
– Питание: Passive PoE 24 В
– Рабочая температура: от -45 до +60 °С
– Маркировка взрывозащиты: 1Ex db IIC Т5 Gb
– Степень защиты: IP66
– Крепление на стену/пол
– Габариты ( : Ш × В × Г) 235 × 503 × 164 мм
– Масса: 10,2 кг
Интерфейсы
– 1 порт 10/100/1000BASE-T (RJ-45) с поддержкой PoE
– Wi-Fi 2.4 ГГц IEEE 802.11b/g/n
– Wi-Fi 5 ГГц IEEE 802.11a/n/ac/ax
Возможности WLAN
– Поддержка стандартов IEEE 802.11a/b/g/n/ac/ax
– IEEE Роуминг пользователей 802.11r/k/v
– Агрегация данных, включая A-MPDU (Tx/Rx) и А-MSDU (Rx)
– Приоритеты и планирование пакетов на основе WMM
– Динамический выбор частоты (DFS)
– Поддержка скрытого SSID
– 14 виртуальных точек доступа
– Обнаружение сторонних точек доступа
– Спектроанализатор
– Автовыбор канала
– Поддержка APSD
Сетевые функции
– Автоматическое согласование скорости, дуплексного
режима и переключения между режимами MDI и MDI-X
– Поддержка VLAN
– Поддержка С-VLAN
– Поддержка Management VLAN
– DHCP-клиент
– Поддержка GRE
– Передача абонентского трафика вне туннелей
– Поддержка ACL
– Поддержка NTP
– Поддержка Syslog
– Поддержка LLDP
Функции QoS
– Ограничение пропускной способности
– Изменение параметров WMM (EDCA) для радиоинтерфейсов
– Поддержка приоритизации по 802.1p, DSCP
Конфигурирование
– Удаленное управление по Telnet, SSH
– CLI
– NETCONF
– Web-интерфейс
– SNMP
Безопасность
– Централизованная авторизация через RADIUS-сервер
(802.1X WPA/WPA2/WPA3 Enterprise)
– Шифрование WPA/WPA2/WPA3/OWE
– Поддержка Captive Portal
– Авторизация через RADIUS-сервер при входе на устройство
Технические характеристики
1Количество каналов и значение максимальной выходной мощности будут изменяться в соответствии с правилами радиочастотного
регулирования в вашей стране.
2Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11. Реальная пропускная спо-
собность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные
материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды
могут также влиять на радиус действия сети.
Беспроводная точка доступа WEP-3ax
Техническое описание
Беспроводная точка доступа WOP-3L-EX
1eltex.ru
2
Схема применения
Информация для заказа
Наименование
Описание
WOP-3L-EX
Беспроводная точка доступа WOP-3L-EX. Инжектор питания Passive PoE 24 В, кабель
питания.
Контроллеры Wi-Fi сети
Аппаратный
контроллер WLC
WLC-15;
WLC-30;
WLC-3200.
Виртуальный
контроллер vWLC
Опция vWLC-AP для подключения одной точки доступа к контроллеру vWLC.
Опция vWLC-AP-R для подключения одной точки доступа к резервному контроллеру
vWLC.
Программный
контроллер SoftWLC
Опция Soft-WLC. Софт-контроллер со встроенным решением AAA и порталом
авторизации для одной точки доступа Eltex.
Опция Airtune для одной точки доступа Eltex.
MES
APM
оператора
Сервер
DHCP, RADIUS
Интернет
Eth
PoE-
инжектор 24 В
PoE-
инжектор 24 В
PoE-
инжектор 24 В
WOP-3L-EX
WOP-3L-EX
WOP-3L-EX
Беспроводная точка доступа WEP-3ax
Техническое описание
Беспроводная точка доступа WOP-3L-EX
2
3
