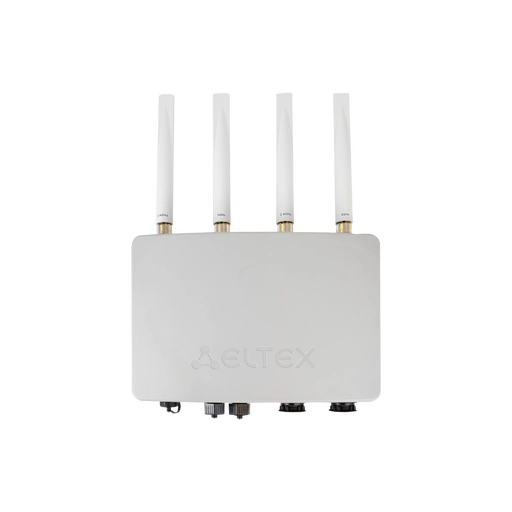

Eltex WOP-30LI
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Краткое техническое описание (Datasheet)

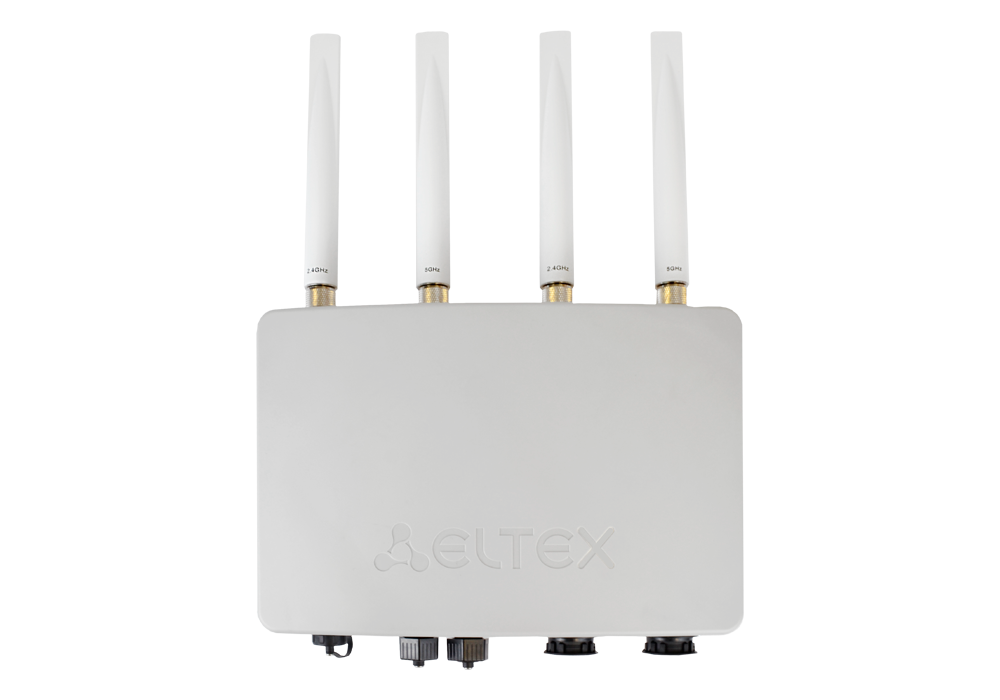

Промышленная точка доступа
WОP-30LI — это промышленная точка доступа нового по-
коления Wi-Fi 6 (IEEE 802.11ax), обеспечивающая высо-
коскоростную и безопасную беспроводную сеть. Благо-
даря встроенным портам 2 × 1GE и 2 × SFP (1G) WOP-30LI
позволяет подключать другие устройства и соединять
несколько точек доступа в одну сеть каскадом.
Прочный герметичный корпус WOP-30LI со степенью за-
щиты IP67 идеально подходит для установки устройства
на экстремальных промышленных объектах и открытых
территориях (заводы, карьеры, производственные зда-
ния, крупные промышленные комплексы, склады и т. п.)
Масштабируемость решения
Беспроводная точка доступа WOP-30LI — новейшее гиб-
кое решение, позволяющее менять зону покрытия сети,
тем самым увеличивая количество обслуживаемых мо-
бильных устройств. Высокая производительность аппа-
ратной платформы, масштабирование и интуитивно по-
нятный интерфейс дают возможность легко и быстро раз-
ворачивать беспроводную IT-инфраструктуру.
Беспроводное подключение
Благодаря поддержке стандарта IEEE 802.11ax точка дос-
тупа WOP-30LI обеспечивает скорость передачи данных
574 Мбит/с (2.4 ГГц) + 1201 Мбит/с (5 ГГц). Использова-
ние технологии MU-MIMO и всенаправленных антенн
позволяет сделать WОP-30LI универсальным решением
для организации общедоступных сетей.
Безопасность
Для обеспечения безопасного соединения поддержаны
современные технологии аутентификации и шифрования
по стандарту WPA3. Точки доступа нового поколения отве-
чают самым высоким требованиям к безопасности и со-
вместимости с более ранними версиями стандарта 802.11.
Производительность
Для обеспечения стабильной и непрерывной работы ус-
тройства используются высокопроизводительные про-
цессоры, позволяющие добиться высоких показателей в
скорости обработки данных.
Питание
WOP-30LI поддерживает вариативность питания — пита-
ние к точке доступа подается либо через DC-разъем от
электрической сети постоянного тока, либо по Ethernet-
кабелю (PoE). Возможность выбора источника питания рас-
ширяет области применения устройства.
Схема применения
Конфигурация интерфейсов
— Работа в двух диапазонах
— Поддержка 802.11ax
— Радиоинтерфейс с поддержкой MU-MIMO 2×2
— Порты 2 × 1GE и 2 × SFP (1G)
— Питание PoE+ (IEEE 802.3at) и DC 12–56 В
— Бесшовный роуминг
— Современные средства аутентификации и
шифрования
Ethernet
SFP
Wi-Fi
Разъемы типа N
для подключения
антенны
2×1G
2×1G
802.11a/b/g/n/ac/ax
4
Точка доступа
WOP-30LI
dual-band
802.11aх Wi-Fi
Планшет
Смартфон
ПК/Ноутбук
Wi-Fi камера
Беспроводная точка доступа WEP-3ax
Техническое описание
Беспроводная точка доступа WOP-30LI
1eltex.ru
1
Интерфейсы
– 2 порта 10/100/1000BASE-T (RJ-45), из которых 1 порт
с поддержкой PoE
– 1 порт 100/1000BASE-X (SFP)
– 1 порт 1000BASE-X (SFP)
– Wi-Fi 2.4 ГГц IEEE 802.11b/g/n/ax
– Wi-Fi 5 ГГц IEEE 802.11a/n/ac/ax
– 4 разъема N-типа (female) для подключения внешних
антенн (Omni, секторная, панельная и т. д.)
Возможности WLAN
– Поддержка стандартов IEEE 802.11a/b/g/n/ac/ax
– Поддержка стандартов роуминга IEEE 802.11r/k/v
– Агрегация данных, включая A-MPDU (Tx/Rx) и
А-MSDU (Rx)
– Приоритеты и планирование пакетов на основе WMM
– Динамический выбор частоты (DFS)
– Поддержка скрытого SSID
– 14 виртуальных точек доступа
– Обнаружение сторонних точек доступа
– Спектроанализатор
– Поддержка WDS
– Поддержка MESH
– Автовыбор канала
– Поддержка APSD
– Поддержка режима клиента (STA)
– BSS coloring
– Управление мощностью по ЭИИМ/EIRP
Сетевые функции
– Автоматическое согласование скорости, дуплексного
режима и переключения между режимами MDI и MDI-X
– Поддержка VLAN
– Поддержка С-VLAN
– Поддержка Management VLAN
– DHCP-клиент
– Поддержка GRE
– Передача абонентского трафика вне туннелей
– Поддержка ACL
– Поддержка NTP
– Поддержка Syslog
– Поддержка IPv6
– Поддержка LLDP
Функции QoS
– Ограничение пропускной способности
– Изменение параметров WMM (EDCA) для радиоинтерфейсов
– Поддержка приоритизации по 802.1p, DSCP
Конфигурирование
– Удаленное управление по Telnet, SSH
– CLI
– NETCONF
– Web-интерфейс
– SNMP
Безопасность
– Централизованная авторизация через RADIUS-сервер
( WPA/WPA2 WPA3 Enterprise)802.1X /
– Шифрование WPA/WPA2/WPA3/OWE
– Поддержка Captive Portal
– Авторизация через RADIUS-сервер при входе на устройство
1
– Поддержка WIDS/WIPS
Параметры беспроводного интерфейса
– Частотный диапазон: 2400–2483.5 МГц; 5150–5350 МГц,
5470–5850 МГц
– Модуляция: BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM
– Поддержка MU-MIMO 2×2
– Поддержка OFDMA
– Ширина полосы: 20, 40 МГц для 2.4 ГГц;
20, 40 и 80 МГц для 5 ГГц
2
Рабочие каналы
– 802.11b/g/n/ax: 1–13 (2401–2483 МГц)
– 802.11a/n/ac/ax: 36–64 (5170–5330 МГц)
100–144 (5490–5730 МГц)
149–165 (5735–5835 МГц)
3
Скорость передачи данных
– 2.4 ГГц, 802.11ax: 574 Мбит/c
– 5 ГГц, 802.11ax: 1201 Мбит/c
2
Максимальная мощность передатчика
– 2.4 ГГц: 20 дБм
– 5 ГГц: 20 дБм
Чувствительность приёмника
– 2.4 ГГц: до -93 дБм
– 5 ГГц: до -94 дБм
Количество клиентов
– Максимальное количество одновременных подключений:
– 2.4 ГГц: 120
– 5 ГГц: 120
Физические характеристики
– Потребляемая мощность: не более 18 Вт
– 128 MБ SPI-NAND Flash
– 256 MБ DDR3 RAM
– Питание:
– PoE+ 48 В/56 В (IEEE 802.3at-2009)
– DC 12–56 В
– Рабочая температура: от -45 до +65 °C
– Степень защиты: IP67
– Крепление на мачту/стену
– Размер VESA: 100 × 100
– Габариты (Ш × В × Г): 308 × 253 × 91 мм
308 × 367 × 91 мм (с гермовводом)
– Масса: 3,2 кг
2
Технические характеристики
Беспроводная точка доступа WEP-3ax
Техническое описание
Беспроводная точка доступа WOP-30LI
1eltex.ru
2
1Поддержка функционала WIDS/WIPS предоставляется по лицензии.
2Количество каналов и значение максимальной выходной мощности будут изменяться в соответствии с правилами радиочастотного регулирования в
вашей стране.
3Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11. Реальная пропускная способность будет
другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а
также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия
сети.
Схемы применения
Планшет
Смартфон
ПК/Ноутбук
Wi-Fi камера
Wi-Fi 2.4 ГГц Wi-Fi 5 ГГц
PoE
PoE/ETH1
Точка доступа
WOP-30LI
MES
SFP2
SFP1
Планшет
Смартфон
ПК/Ноутбук
Wi-Fi камера
Точка доступа
WOP-30LI
Планшет
Смартфон
ПК/Ноутбук
Wi-Fi камера
Точка доступа
WOP-30LI
Планшет
Смартфон
ПК/Ноутбук
Wi-Fi камера
Точка доступа
WOP-30LI
SFP2
SFP1
SFP2
SFP1
ETH1
Ethernet
MES SFP DC power
DC power
DC power
Использование точки доступа WOP-30LI с PoE-портом
Использование точки доступа WOP-30LI с DC-питанием и SFP-портами
Беспроводная точка доступа WEP-3ax
Техническое описание
Беспроводная точка доступа WOP-30LI
1eltex.ru
3
Схема примененияСхемы применения (продолжение)
W D S
Использование точки доступа WOP-30LI с DC-питанием и WDS
Планшет
Смартфон
ПК/Ноутбук
Wi-Fi камера
Wi-Fi 2.4 ГГц Wi-Fi 5 ГГц
PoE
PoE/ETH1
Точка доступа
WOP-30LI
MES
WDS
WDS
WOP-30LI WOP-30LI
DC power DC power
Wi-Fi
Сделать заказ О компании Eltex
Информация для заказа
Наименование
Описание
WOP-30LI
Беспроводная точка доступа WOP-30LI. Гермовводы и комплект крепежа.
Сопутствующие товары
Всенаправленная Omni-антенна: антенна Omni LYNwave (2.4 GHz), 5 дБи, 1 × N-type;
антенна Omni LYNwave (5 GHz), 5,5 дБи, 1 × N-type.
Секторная антенна: 2.4 ГГц двухполяризационная антенна;
5 ГГц двухполяризационная антенна.
Инжектор питания Passive PoE 56 В.
Контроллеры Wi-Fi сети
Аппаратный контроллер
WLC
WLC-15;
WLC-30;
WLC-3200.
Виртуальный контроллер
vWLC
Опция vWLC-AP для подключения одной точки доступа к контроллеру vWLC.
Опция vWLC-AP-R для подключения одной точки доступа к резервному контроллеру vWLC.
Программный контроллер
SoftWLC
Опция Soft-WLC. Софт-контроллер со встроенным решением AAA и порталом авторизации для одной точки
доступа Eltex.
Опция Airtune для одной точки доступа Eltex.
Опция WIDS/WIPS-SW для одной точки доступа Eltex. Сервис по обнаружению и предотвращению вторжений
в беспроводную сеть.
Беспроводная точка доступа WEP-3ax
Техническое описание
Беспроводная точка доступа WOP-30LI
2
4
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
eltex.ru
