Краткое техническое описание (Datasheet)
– Питание по технологии PoE+
– Подключение консолей расширения
– Гигабитные Ethernet-порты
– Цветной ЖК-дисплей
– До 16 SIP-аккаунтов
– Автоматическое обновление конфигурации и ПО
(Autoprovision)
– Подключение проводной и беспроводной гарнитур
– Подключение к Wi-Fi точке доступа

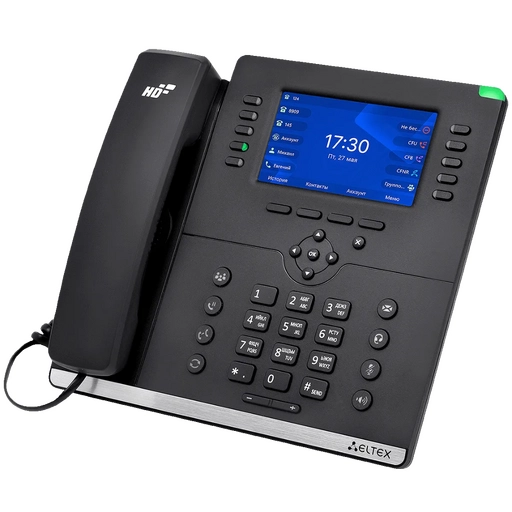

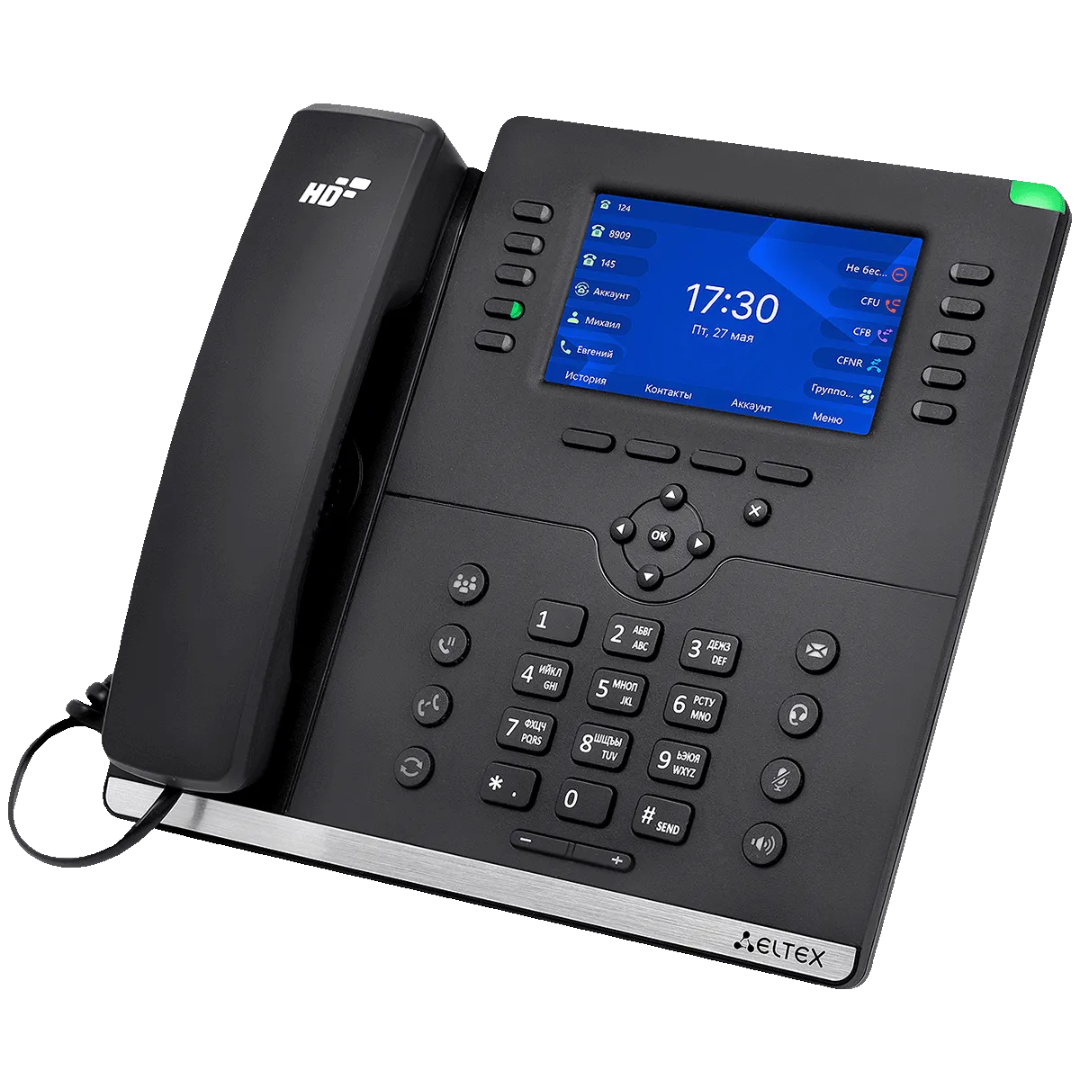

VP-30P-WB — современный и многофункциональный IP-телефон, специально разработанный для офиса. Примене-
ние цветного ЖК-дисплея с высокой разрешающей способностью в совокупности с высокопроизводительной аппа-
ратной платформой предоставляет интуитивно понятный интерфейс с моментальным откликом при работе с IP-теле-
фоном. Интегрированный гигабитный коммутатор позволяет подключить ПК пользователя и -телефон к одному IP
физическому порту коммутатора Ethernet. Wi-Fi Bluetooth IP- Встроенный модуль и позволяет подключить телефон к
беспроводной сети Wi-Fi 802.11ac/a/b/g/n и использовать беспроводную Bluetooth-гарнитуру.
Офисный терминал
IP-телефон VP-30P-WB отлично подойдет для организаций с высокими требованиями к качеству передаваемой голо-
совой информации, надежности и удобству использования.
Высокое качество звука
Для стабильной и непрерывной работы устройства используются только качественные компоненты и чипы, позволя-
ющие добиться высоких показателей надежности и скорости обработки данных. Использование современных
алгоритмов обработки звука (подавления шумов и эхокомпенсации), а также поддержка основных аудиокодеков,
применяемых в VoIP-сетях (G.711U, G.711A, G.722, G.726¹, G.726-32, G.729, OPUS, iLBC), позволяют получить высокое
качество звука при работе как в сетях с высокой, так и с ограниченной пропускной способностью.
Резервирование
При отсутствии связи с основной IP-ATC производится автоматическое переключение на резервный SIP-сервер с
контролем работоспособности основного сервера.
Система автоконфигурирования AutoProvision
AutoProvision (AP) — система автоматического конфигурирования абонентских устройств, их обновления и монито-
ринга состояния. AutoProvision позволяет произвести прозрачную замену телефонного аппарата абонента на новый,
(может быть производства другого вендора). Конфигурация абонента адаптируется под новый телефон, благодаря
привязке к аккаунту пользователя.
Elph Desktop
Приложение Elph Desktop предназначено для установки на рабочий компьютер с целью расширения функционала
телефонного аппарата. Приложение позволяет: принимать входящие вызовы, осуществлять вызовы посредством
click-to-call, просматривать историю вызовов с возможностью поиска и фильтрации по номеру, имени абонента и т. д.
Простота использования
Удобное расположение клавиш, интуитивно понятное меню и дружественный web-интерфейс управления с поддер-
жкой мультиязычности обеспечивают простоту использования VP P-30 в корпоративных телефонных сетях. Поддер-
жка консолей - 22 расширяет возможности телефона и увеличивает количество программируемых клавиш, VP EXT
которые пользователь может настроить на свое усмотрение.
Техническое описание
IP-телефон VP-30P-WB
1eltex.ru
1 Будет поддержано в следующих версиях ПО.
Голосовые кодеки и настройка голоса
– Голосовые кодеки: G.711 (PCMA/PCMU), G.722, G.726¹,
G.726-32, G.729, OPUS, iLBC
– Передача DTMF: In-band, RFC2833, SIP INFO, RFC2833 + SIP
INFO
– Детектор активности речи (VAD)
– Генератор комфортного шума (CNG)
– Эхокоменсация (AEC)
– Автоматическая регулировка усиления (AGC)
Функции телефона
– До 16 SIP-аккаунтов
– До 10 линий связи (multi-line call)
– Отображение номера и имени вызывающего
абонента (CallerID, SIP INVITE)
– Отключение микрофона (Mute)
– Повторный набор номера (Redial)
– Удержание вызова ( )Call Hold
– Перевод вызова ( )Call Transfer
– Ожидание нового вызова в процессе разговора
(Call Waiting)
– Переадресация по занятости ( )CFB
– Переадресация по неответу (CFNR)
– Безусловная переадресация (CFU)
– Режим «Не беспокоить» (DND)
– Запрет выдачи Caller ID (CLIR)
– RFC4579Поддержка удаленной конференции ( )
– Локальная трехсторонняя конференция (Local 3-Way
Сonference)
1
– Возможность устанавливать разные рингтоны для аккаунтов
– History) — История вызовов (Call до 100 записей о
совершенных вызовах
– Локальная телефонная книга до 1000 номеров
(Local Phonebook)
– Удаленная телефонная книга (Remote Phonebook)
– Поддержка LDAP
– Поддержка режима громкой связи
– Отображение статуса наблюдаемого абонента (BLF)
– Индикация непрослушанных голосовых сообщений (MWI)
– Прием и отправка коротких текстовых сообщений
1
(SIP MESSAGE)
1
– Запись телефонных разговоров на внешний USB-накопитель
1
– Создание скриншотов
– Режим экономии электроэнергии
– Поддержка работы с подключением до трёх внешних
консолей расширения VP-EXT22
– Поддержка встроенного Wi-Fi клиента стандарта
802.11aс/a/b/g/n
– Поддержка встроенного модуля Bluetooth 5.0 для
подключения беспроводных Bluetooth-гарнитур
Основные технические характеристики
– CPU: 2 ядра по 800 МГц
– DDR3: 256 MБ
– NAND Flash: 512 MБ
– OС: Linux
Экран, индикаторы и клавиши
– Цветной дисплей с диагональю 4,3 дюйма (109 мм) и
разрешением 800 × 480, с подсветкой и регулировкой яркости
– Двухцветный индикатор состояния телефона
– Двухцветные индикаторы для программируемых кнопок
– Два языка интерфейса на выбор (русский и английский)
– Фоновый рисунок
1
– Заставка
– Функциональные клавиши со светодиодным индикатором:
сообщение, переключение на гарнитуру, отключение
микрофона, громкая связь
– Функциональные клавиши без индикатора: конференция,
удержание вызова, передача вызова, повторный набор,
совмещенные клавиши регулировки громкости
– 10 программируемых клавиш, до 198 DSS-клавиш
Управление и мониторинг
– Web-интерфейс управления
– Экранное меню
– SSH
– Telnet
– Autoprovision (FTP/TFTP/HTTP/HTTPS) — автоматическая
настройка
– web Мониторинг состояния устройства через -интерфейс
1
– Вывод отладочной информации в USB , syslog, файл
– Action URL , active URI
1 1
Проводные интерфейсы
– 2 × RJ-45 Ethernet-порта 10/100/1000 Мбит/с
– 1 × RJ-9 (4P4C) для подключения трубки
– 1 × RJ-9 (4P4C) для подключения гарнитуры
– 1 × RJ-25 (6P6C) для подключения консоли расширения
VP-EXT22
– Поддержка технологии PoE+ 802.3at (класс мощности 4)
1
– 1 × USB 2.0 для подключения внешних устройств USB
Сетевые протоколы и безопасность
– SIP v1 (RFC2543), v2 (RFC3261)
– Подключения к сети передачи данных (статический IP, DHCP)
– VLAN 802.1Q
– QoS: 802.1P, DSCP
– DNS (RFC1034, RFC1035)
– NTP: синхронизация времени и даты по сети
– Поддержка LLDP-MED
– HTTP/HTTPS web-сервер
– TLS/sRTP
– RADIUS 802.1x
– NAT/STUN (RFC5389, RFC8489)
–Загрузка сертификатов
Физические характеристики
– Внешний адаптер питания (опционально):
вход 100–240 В АС, выход В , А12 DC 3
– Максимальная потребляемая мощность:
џ17,1 Вт (без консолей расширения VP-EXT22)
џ25,5 Вт (при подключении трёх консолей VP-EXT22)
– Настольное исполнение
– Габариты (Ш × В × Г): 228 × 86 × 220 мм
– Масса: 1,057 кг
– Рабочий диапазон температур: от +0 до +40 °С
– Относительная влажность при температуре 25 °C: до 80 %
Функциональные возможности
– Безусловная переадресация (CFU)
– Режим «Не беспокоить» (DND)
– Запрет выдачи Caller ID (CLIR)
– RFC4579Поддержка удаленной конференции ( )
– Локальная трехсторонняя конференция (Local 3-Way
Сonference)
– Возможность устанавливать разные рингтоны для
1
аккаунтов
– История вызовов (Call History) с возможностью
сохранить в постоянной памяти устройства до 100
записей о совершенных вызовах
– Локальная телефонная книга до 1000 номеров
(Local Phonebook)
– Удаленная телефонная книга (Remote Phonebook)
– Поддержка LDAP
– Поддержка режима громкой связи
– Отображение статуса наблюдаемого абонента (BLF)
1 Будет поддержано в следующих версиях ПО.
Техническое описание
IP-телефон VP-30P-WB
2eltex.ru
Схема применения
Наименование
Описание
VP-30P-WB
IP-телефон VP-30P-WB: до 16 SIP-аккаунтов, 2 порта 10/100/1000BASE-T (RJ-45), цветной ЖК-дисплей,
PoE+, Wi-Fi 802.11ac/а/b/g/n, Bluetooth 5.0
Сопутствующие товары
VP-EXT22
Консоль расширения на 22 дополнительные клавиши со световой индикацией, 3 виртуальных
страницы
Информация для заказа
1
456
2 3
1
456
7 8 9
*
2 3
1
456
7
0 #
8 9
*
2 3
SMG-500
SIP Internet
E1
ТфОП
MES2348P
SIP
SIP
ОКС-7, PRI
ESR-200
Персональный
компьютер
1
456
2 3
1
456
7 8 9
*
2 3
1
456
7
0 #
8 9
*
2 3
1
456
2 3
1
456
7 8 9
*
2 3
1
456
7
0 #
8 9
*
2 3
Персональный
компьютер
Ethernet
Ethernet
Точка доступа
WEP-2L
Wi-Fi 802.11аc/a/b/g/n
VP-30P
VP-30P-WB
VP-30P
Консоль
расширения
VP-EXT22
