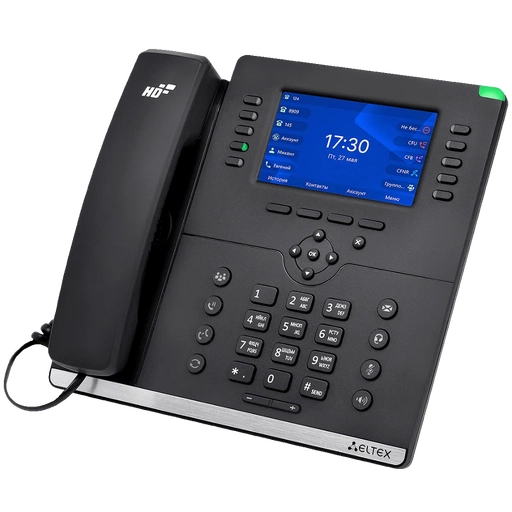

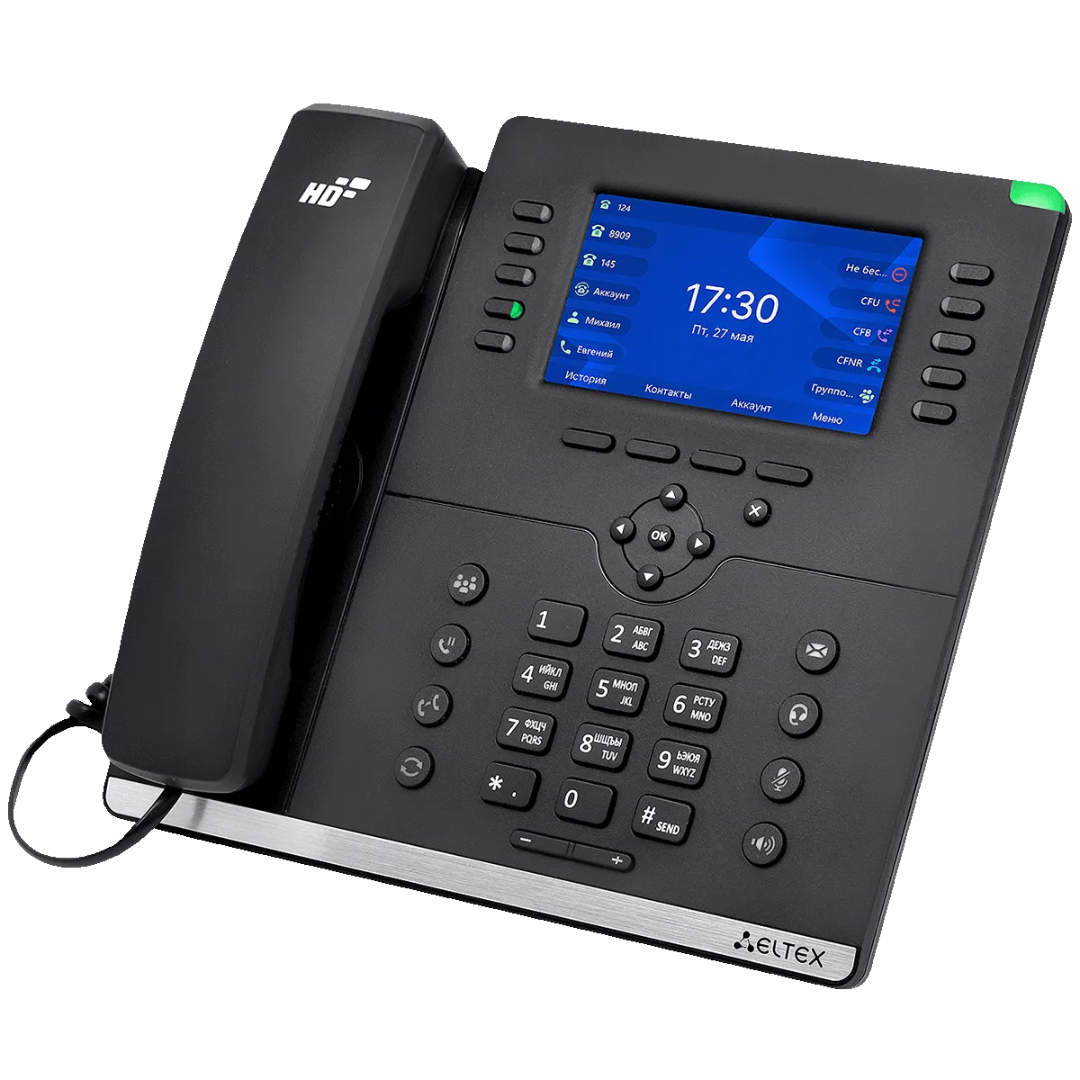

VP-30P — современный и многофункциональный IP-телефон, специально разработанный для офиса. Применение
цветного ЖК-дисплея с высокой разрешающей способностью в совокупности с высокопроизводительной аппаратной
платформой предоставляет интуитивно понятный интерфейс с моментальным откликом при работе с IP-телефоном.
Интегрированный гигабитный коммутатор позволяет подключить ПК пользователя и -телефон к одному физическо-IP
му порту коммутатора Ethernet.
Офисный терминал
IP-телефон VP-30P отлично подойдет для организаций с высокими требованиями к качеству передаваемой голо-совой
информации, надежности и удобству использования.
Высокое качество звука
Для стабильной и непрерывной работы устройства используются только качественные компоненты и чипы, позволяю-
щие добиться высоких показателей надежности и скорости обработки данных. Использование современных алгорит-
мов обработки звука (подавления шумов и эхокомпенсации), а также поддержка основных аудиокодеков, применяе-
мых в VoIP-сетях (G.711U, G.711A, G.722, G.729, OPUS, iLBC), позволяют получить высокое качество звука при G.726,
работе как в сетях с высокой, так и с ограниченной пропускной способностью.
Резервирование
При отсутствии связи с основной IP-ATC производится автоматическое переключение на резервный SIP-сервер с
контролем работоспособности основного сервера.
Система автоконфигурирования AutoProvision
AutoProvision (AP) — система автоматического конфигурирования абонентских устройств, их обновления и мониторин-
га состояния. AutoProvision позволяет произвести прозрачную замену телефонного аппарата абонента на новый,
(может быть производства другого вендора). Конфигурация абонента адаптируется под новый телефон, благодаря
привязке к аккаунту пользователя.
Elph Desktop
Приложение Elph Desktop предназначено для установки на рабочий компьютер с целью расширения функционала
телефонного аппарата. Приложение позволяет: принимать входящие вызовы, осуществлять вызовы посредством click-
to-call, просматривать историю вызовов с возможностью поиска и фильтрации по номеру, имени абонента и т. д.
Простота использования
Удобное расположение клавиш, интуитивно понятное меню и дружественный web-интерфейс управления с поддер-
жкой мультиязычности обеспечивают простоту использования VP P-30 в корпоративных телефонных сетях. Поддержка
консолей - 22 расширяет возможности телефона и увеличивает количество программируемых клавиш, которые VP EXT
пользователь может настроить на свое усмотрение.
– Питание по технологии PoE+
– Поддержка 8 SIP-аккаунтов
– Гигабитные Ethernet-порты
– Высокое качество звука
– Программируемые клавиши
– Автоконфигурирование (DHCP, Static, TR-069)
– Возможность подключения гарнитуры
– Цветной ЖК-дисплей
– Современный дизайн
– Возможность подключения до 3 консолей расширения
Техническое описание
IP-телефон VP-30P
1eltex.ru
Голосовые кодеки и настройка голоса
– Голосовые кодеки: G.711 (PCMA/PCMU), G.722, G.726, G.729,
OPUS, iLBC
– Передача DTMF: In-band, RFC2833, SIP INFO, RFC2833 + SIP
INFO
– Детектор активности речи (VAD)
Функции телефона
– SIP аккаунтов8 -
– Отображение номера и имени вызывающего
абонента (CallerID)
– Отключение микрофона (Mute)
– Повторный набор номера (Redial)
– Удержание вызова ( )Call Hold
– Перевод вызова ( )Call Transfer
– Ожидание нового вызова в процессе разговора
(Call Waiting)
– Переадресация по занятости (CFB)
– Переадресация по неответу (CFNR)
– Безусловная переадресация (CFU)
– Режим «Не беспокоить» (DND)
– Запрет выдачи Caller ID (CLIR)
– RFC4579Поддержка удаленной конференции ( )
– Локальная трехсторонняя конференция (Local 3-Way
Сonference)
– Возможность устанавливать разные рингтоны для аккаунтов
– История вызовов (Call History) с возможностью сохранить в
постоянной памяти устройства до 100 записей о
совершенных вызовах
– Локальная телефонная книга до 1000 номеров
(Local Phonebook)
– Удаленная телефонная книга (Remote Phonebook)
– Поддержка LDAP
– Поддержка режима громкой связи
– Отображение статуса наблюдаемого абонента (BLF)
– Индикация непрослушанных голосовых сообщений (MWI)
– Прием и отправка коротких текстовых сообщений
1
(SIP MESSAGE)
1
– Запись телефонных разговоров на внешний USB-накопитель
1
– Создание скриншотов
– Режим экономии электроэнергии
– Поддержка работы с подключением до трёх внешних
консолей расширения VP-EXT22
Основные технические характеристики
– CPU: 2 ядра по 800 МГц
– DDR3: 256 MБ
– NAND Flash: 512 MБ
– OС: Linux
Экран, индикаторы и клавиши
– Цветной дисплей с диагональю 4,3 дюйма (109 мм) и
разрешением 800 × 480, с подсветкой и регулировкой
яркости
– Двухцветный индикатор состояния телефона
– Двухцветные индикаторы для программируемых кнопок
– Два языка интерфейса на выбор (русский и английский)
– Фоновый рисунок
– Заставка
– Функциональные клавиши со светодиодным индикатором:
сообщение, переключение на гарнитуру, отключение
микрофона, громкая связь
– Функциональные клавиши без индикатора: конференция,
удержание вызова, передача вызова, повторный набор,
совмещенные клавиши регулировки громкости
– 10 программируемых клавиш
Управление и мониторинг
– Web-интерфейс управления
– Экранное меню
– SSH
– AutoProvision (FTP/TFTP/HTTP/HTTPS) — автоматическая
настройка
– TR-069
– web Мониторинг состояния устройства через -интерфейс
1
– Вывод отладочной информации в USB , syslog, файл
1 1
– Action URL , active URI
Проводные интерфейсы
– 2 × RJ-45 Ethernet-порта 10/100/1000 Мбит/с
– 1 × RJ-9 (4P4C) для подключения трубки
– 1 × RJ-9 (4P4C) для подключения гарнитуры
– 1 × RJ-25 (6P6C) для подключения консоли расширения
VP-EXT22
– Поддержка технологии PoE+ 802.3at (класс мощности 4)
1
– 1 × USB 2.0 для подключения внешних устройствUSB
Сетевые протоколы и безопасность
– SIP v1 (RFC2543), v2 (RFC3261)
– Подключения к сети передачи данных (статический IP, DHCP)
– Поддержка NAT-traversal: Public IP
– VLAN 802.1Q
– QoS: 802.1P, DSCP
– DNS (RFC1034, RFC1035)
– NTP: синхронизация времени и даты по сети
– Поддержка LLDP-MED
– Поддержка TR-069
– HTTP/HTTPS web-сервер
– TLS/sRTP
– RADIUS 802.1x
– STUN (RFC5389, RFC8489)1
– IPSec
– Загрузка сертификатов
Физические характеристики
– Внешний адаптер питания (опционально):
вход 100–240 В АС, выход В , А12 DC 3
– Максимальная потребляемая мощность:
џ15,6 Вт (без консолей расширения VP-EXT22)
џ24 Вт (при подключении трёх консолей)
– Настольное исполнение
– Габариты (Ш × В × Г): 228 × 86 × 220 мм
– Масса: 1,011 кг
– Рабочий диапазон температур: от +0 до +40 °С
– Относительная влажность при температуре 25 °C:
до 80 %
Функциональные возможности
¹ Будет поддержано в следующих версиях ПО.
² Устройство поддерживает следующие EAP-методы: EAP-MSCHAPv2, EAP-PEAP, EAP-TTLS.
Функции телефона
– 8 SIP-аккаунтов с независимой настройкой
– Поддержка BLF
– Программируемые клавиши
– Гибкий план нумерации
– Отображение номера и имени вызывающего абонента (CallerID)
– Отключение микрофона (Mute)
– Удержание выключения микрофона между вызовами (Keep Mute)
– Повторный набор номера (Redial)
– Возможность устанавливать разные рингтоны для аккаунтов
– Возможность загрузки собственных рингтонов
– Поддержка режима громкой связи
– Поддержка гарнитуры
– Поддержка режима громкой связи с Double Talk
Дополнительные виды обслуживания
– Удержание вызова (Call Hold)
– Перевод вызова (Call Transfer)
– Уведомление о поступлении нового вызова (Call Waiting)
– Переадресация по занятости (CFB)
– Переадресация по неответу (CFNR)
– Безусловная переадресация (CFU)
– Режим «Не беспокоить» (DND)
– Запрет выдачи Caller ID (CLIR)
– Локальная трехсторонняя конференция (Local 3-Way Сonference)
– Поддержка удаленной конференции по RFC4579
– Горячая/теплая линия (Hotline/Warmline)
– Прием интерком-вызова
– Автоматический ответ на вызов
– Перехват вызова (Call Pickup)
– Прямой перехват вызова (Directed Call Pickup)
– Групповой перехват вызова (Group Call Pickup)
1
– Прием и отправка коротких текстовых сообщений (SIP MESSAGE)
1
– Запись телефонных разговоров на внешний USB-накопитель
– Создание скриншотов
Экран, индикаторы и клавиши
– Цветной дисплей с диагональю 4,3 дюйма (109 мм)
и разрешением 800 x 480, с подсветкой и регулировкой яркости
– Фоновый рисунок
– Заставка
– Двухцветный индикатор состояния телефона
– Двухцветные индикаторы для программируемых кнопок
– Два языка интерфейса на выбор (русский и английский)
– Функциональные клавиши со светодиодным индикатором:
сообщение, переключение на гарнитуру, отключение микрофона,
громкая связь
– Функциональные клавиши без индикатора: конференция,
удержание вызова, передача вызова, повторный набор,
совмещенные клавиши регулировки громкости
– 10 программируемых клавиш
Протокол VoIP
– SIP v1 (RFC2543), v2 (RFC3261)
Голосовые кодеки и настройка голоса
– Кодеки: G.711 (a-law, µ-law), G.722, G.723.1, G.726-24, G.726-32,
G.729, OPUS, iLBC
– DTMF: Inband, RFC2833, SIP INFO, RFC 2833 + SIP INFO
– Детектор активности речи (VAD)
– Эхоподавление (AES)
– Генератор комфортного шума (CNG)
Телефонные книги
– Локальная телефонная книга на 1000 контактов
– Удаленные телефонные книги в формате XML и CSV
– Телефонная книга LDAP (LDAP Remote Phonebook)
– Поиск по телефонным книгам
– История вызовов: набранные, принятые, пропущенные,
переадресованные
– История вызовов (Call History) с возможностью сохранить в
постоянной памяти устройства до 100 записей о совершенных
вызовах
Интеграция с IP-ATC
– Географическое резервирование SIP-сервера (поддержка до 5
резервных SIP-серверов)
– Работа без SIP-сервера
– Отображение статуса наблюдаемого абонента (BLF)
– Визуальное отображение вызовов, доступных для перехвата
Диагностика
– Мониторинг состояния устройства через web-интерфейс
– Вывод отладочной информации в Syslog
1
– Вывод отладочной информации в USB
Управление и мониторинг
– Web-интерфейс управления (русская и английская версии)
– SSH
– Telnet
– Autoprovision — автоматическая настройка (DHCP, Static)
– TR-069
– Сервер REST API для управления сертификатами
– Сброс к заводским настройкам, перезагрузка
– Разграничение прав доступа в экранном меню телефона
– Возможность задать PIN-код для доступа к системным настройкам
в экранном меню телефона
Сетевые протоколы и безопасность
– Подключения к сети передачи данных (Статический, DHCP)
– Синхронизация времени и даты по сети (по протоколу NTP)
– Маркировка трафика QoS 802.1p, DSCP
– Поддержка NAT-traversal: Public IP
– DHCP VLAN
– Поддержка SIP over TLS
– Поддержка LLDP MED
– Поддержка SRTP
– Поддержка RADIUS 802.1x
2
– Поддержка IPSec
– Загрузка сертификатов
– NTP: синхронизация времени и даты по сети
– HTTP/HTTPS web-сервер
– TLS/sRTP
1
– STUN (RFC5389, RFC8489)
– Поддержка OpenVPN
Поддерживаемые спецификации
– RFC 3261 SIP 2.0
– RFC 3262 SIP PRACK
– RFC 4566 Session Description Protocol (SDP)
– RFC 3263 Locating SIP servers for DNS lookup SRV and A records
– RFC 3264 SDP Offer/Answer Model
– RFC 3311 SIP Update
– RFC 3515 SIP REFER
– RFC 3891 SIP Replaces Header
– RFC 3892 SIP Referred-By Mechanism
– RFC 4028 SIP Session Timer
– RFC 2976 SIP INFO Method
– RFC 2833 RTP Payload for DTMF Digits, Flash event
– RFC 3108 Attributes ecan and silenceSupp in SDP
– RFC 4579 SIP Call Control
– Conferencing for User Agents
– RFC 3361 DHCP Option 120
– RFC 3550 RTP A Transport Protocol for Real-Time Applications
Техническое описание
IP-телефон VP-30P
2eltex.ru
Схема применения
Наименование
Описание
VP-30P
IP телефон VP-30 : порта 10/100 , цветной ЖК-дисплей, PoE- P 2 /1000BASE-T (RJ-45) +
Сопутствующие товары
VP-EXT22
Консоль расширения на 22 дополнительные клавиши со световой индикацией, 3 виртуальных страницы
Сопутствующее программное обеспечение
ECSS-AP-10
Опция ECSS-AuP-10 на автоматическое конфигурирование 10 абонентских устройств
ECSS-AP-50
Опция ECSS-AuP-50 на автоматическое конфигурирование 50 абонентских устройств
ECSS-AP-100
Опция ECSS-AuP-100 на автоматическое конфигурирование 100 абонентских устройств
Информация для заказа
1
456
2 3
1
456
7 8 9
*
2 3
1
456
7
0 #
8 9
*
2 3
SMG-500
SIP Internet
E1
ТфОП
MES2348P
SIP
ОКС-7, PRI
ESR-200
Персональный
компьютер
Персональный
компьютер
Ethernet
VP-30P
Консоль
расширения
VP-EXT22
SIP
1
456
2 3
1
456
7 8 9
*
2 3
1
456
7
0 #
8 9
*
2 3
Ethernet
VP-30P
– RFC 3842 A Message Summary and Message Waiting Indication Event
Package for the Session Initiation Protocol (SIP)
– RFC 4235 An INVITE-Initiated Dialog Event Package for the Session
Initiation Protocol (SIP)
Основные технические характеристики
– CPU: 2 ядра по 800 МГц
– RAM: DDR3 256 МБ
– Flash: 512 МБ
– OС: Linux
– Резервирование ПО
Проводные интерфейсы
– 2 × RJ45 Ethernet-порта 10/100/1000 Мбит/с
– 1 × RJ9 (4P4C) для подключения трубки
– 1 × RJ9 (4P4C) для подключения гарнитуры
Функциональные возможности (продолжение)
– 1 × RJ-25 (6P6C) для подключения консоли расширения VP-EXT22
– Поддержка технологии PoE+ 802.3at (класс мощности 4)
1
– 1 × USB 2.0 для подключения внешних устройств USB
Физические характеристики
– Максимальная потребляемая мощность:
џ15,6 Вт (без консолей расширения VP-EXT22)
џ24 Вт (при подключении трёх консолей)
– Адаптер питания: 12 В DC, 3 A (опционально)
– Рабочий диапазон температур: от 0 до +40 °С
– Относительная влажность при температуре 25 °C: до 80 %
– Настольное исполнение
– Кронштейн для крепления на стену (опционально)
– Габариты (Ш × В × Г): 228 × 86 × 220 мм
– Масса: 1,011 кг
Техническое описание
IP-телефон VP-30P
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
3eltex.ru
