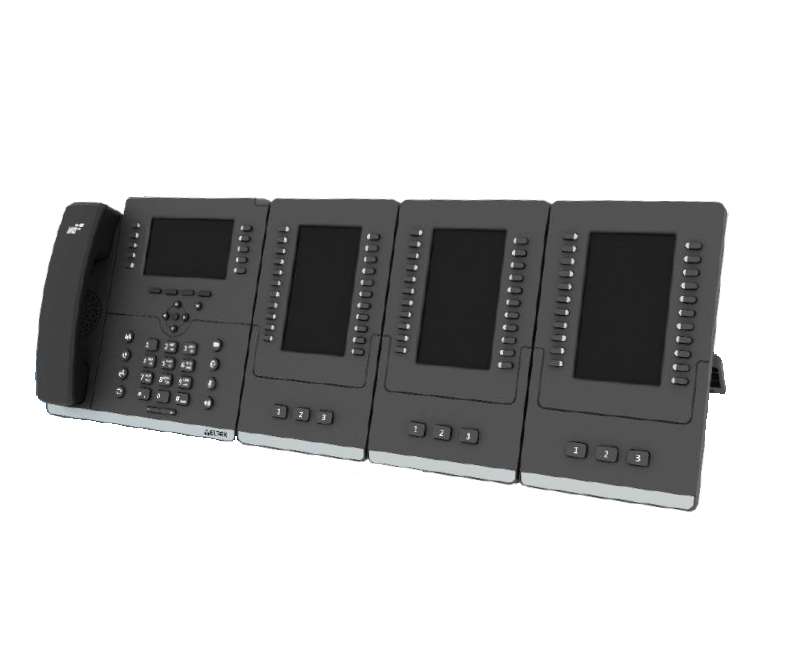

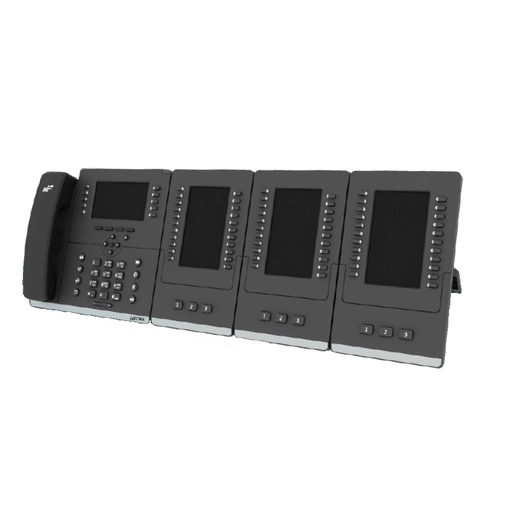

VP-20(P) — современный IP-телефон с интегрированным коммутатором, наличие которого позволяет подключить ПК
и IP-телефон пользователя по одной физической линии. Модель VP-20P отличается от VP-20 поддержкой технологии
PoE+.
Высокое качество звука
Для стабильной и непрерывной работы устройства используются чипы, позволяющие добиться высоких показателей
скорости обработки данных. Поддержка всех основных аудиокодеков, применяемых в VoIP-сетях (G.711, G.722,
G.726, G.729, OPUS), а также функций эхокомпенсации, детектора тишины, приема и генерации сигналов DTMF
обеспечивают высокое качество передачи звука.
Офисный терминал
IP-телефоны VP-20, VP-20P отлично подойдут для организаций с высокими требованиями к качеству передаваемого
звука, надежности и удобству использования.
Простота использования
Удобное расположение клавиш, интуитивное меню и дружественный web-интерфейс управления с поддержкой
мультиязычности обеспечивают простоту использования VP-20, VP-20P в корпоративных телефонных сетях.
www.eltex-co.ru
Комплексные решения для построения сетей
Техническое описание
IP-телефоны VP-20, VP-20P
– Питание по технологии PoE+ (VP-20P)
– Подключение гарнитуры
– Подключение консолей расширения VP-EXT22
– Цветной ЖК-дисплей
– 1Gbit Ethernet-порты
– HD Voice
– Автоматическое обновление конфигурации и ПО
(Autoprovision)
Функциональные возможности
Функции телефона
– Отображение номера и имени вызывающего абонента
(CallerID)
– Отключение микрофона (Mute)
– Повторный набор номера (Redial)
– Возможность устанавливать разные рингтоны для аккаунтов
– История вызовов (Call History)
– Локальная телефонная книга (Local Phonebook)
– Удаленная телефонная книга (Remote Phonebook)
– Поддержка LDAP
– Поддержка режима громкой связи
– Отображение статуса наблюдаемого абонента (BLF)
– Поддержка работы с подключением до трёх внешних
консолей расширения VP-EXT22
Основные технические характеристики
– DDR3 512 MБ
– NAND Flash 512 MБ
– OС Linux
Голосовые кодеки
– G.711 a-law, µ-law
– G.722
– G.726
– G.729
– OPUS
Экран, индикаторы и клавиши
– Цветной дисплей с диагональю 4,3 дюйма (109 мм) и
разрешением 800 × 480, с подсветкой
– Два языка интерфейса на выбор (русский и английский)
– Функциональные клавиши со светодиодным индикатором:
сообщение, переключение на гарнитуру, отключение
микрофона, громкая связь
– Функциональные клавиши без индикатора: конференция,
удержание вызова, передача вызова, повторный набор,
совмещенные клавиши регулировки громкости
– 10 программируемых клавиш
Функции и характеристики консоли расширения VP-EXT22
– 22 дополнительные клавиши с индикацией для
расширения программируемого функционала телефона
– 3 виртуальных страницы
– Цветной дисплей
Дополнительные виды обслуживания
– Удержание вызова (Call Hold)
– Перевод вызова (Call Transfer)
– Уведомление о поступлении нового вызова (Call Waiting)
– Переадресация по занятости (CFB)
– Переадресация по неответу (CFNR)
– Безусловная переадресация (CFU)
– Режим «Не беспокоить» (DND)
– Запрет выдачи Caller ID (CLIR)
– Сбор конференции (Conference)
1
Управление и мониторинг
– Web-интерфейс управления (русская и английская
версии)
– SSH
– Autoprovision — автоматическая настройка
Диагностика
– Мониторинг состояния устройства через web-интерфейс
– Вывод отладочной информации в Syslog
Протокол VoIP
– SIP
Физические характеристики
– 2 × RJ-45 Ethernet-порта 10/100/1000 Мбит/с
– 1 × RJ-9 (4P4C) для подключения трубки
2
Комплексные решения для построения сетей
www.eltex-co.ru
Техническое описание
IP-телефоны VP-20, VP-20P
Схема применения
1
456
2 3
1
456
7 8 9
*
2 3
1
456
7
0 #
8 9
*
2 3
SMG-500
SIP Internet
E1
ТфОП
MES2348P
SIP
SIP
SIP
ОКС-7, PRI
VP-20P
ESR-200
Персональный
компьютер
1
456
2 3
1
456
7 8 9
*
2 3
1
456
7
0 #
8 9
*
2 3
1
456
2 3
1
456
7 8 9
*
2 3
1
456
7
0 #
8 9
*
2 3
VP-20PVP-20P
Персональный
компьютер
Персональный
компьютер
Ethernet
Ethernet
Ethernet
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и
производитель коммуникационного оборудования с 30-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика — приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
О компании ELTEX
Наименование
Описание
VP-20
IP-телефон VP-20: 2 порта 10/100/1000BASE-T (RJ-45), цветной ЖК-дисплей
VP-20P
IP-телефон VP-20P: 2 порта 10/100/1000BASE-T (RJ-45), цветной ЖК-дисплей, PoE+
Сопутствующие товары
VP-EXT22
Консоль расширения на 22 дополнительные клавиши с индикацией, 3 виртуальных страницы
Функциональные возможности (продолжение)
– 1 × RJ-9 (4P4C) для подключения гарнитуры
– 1 × RJ-25 (6P6C) для подключения консоли расширения
– Поддержка технологии PoE+ 802.3at (для VP-20P)
– Адаптер питания: 12 В DC, 3 A
– Рабочий диапазон температур: +0 до +40 °С
– Относительная влажность при температуре 25 °C: до 80 %
– Настольное исполнение
– Габариты (Ш × В × Г): 228 × 85 × 220 мм
Сетевые протоколы и безопасность
– Подключения к сети передачи данных (статический, DHCP)
– Синхронизация времени и даты по сети (по протоколу NTP)
Информация для заказа
