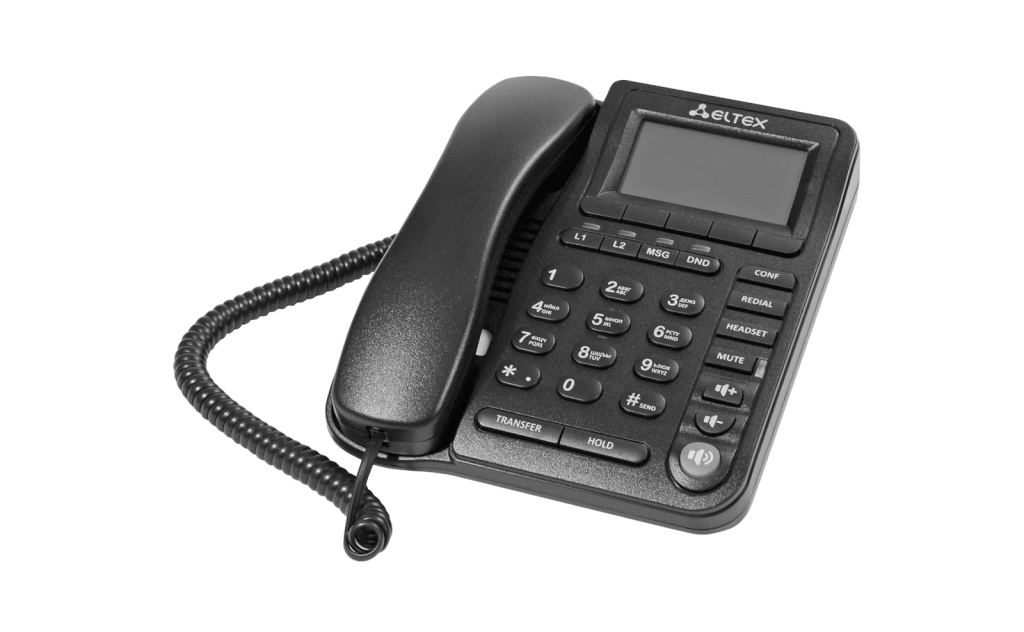

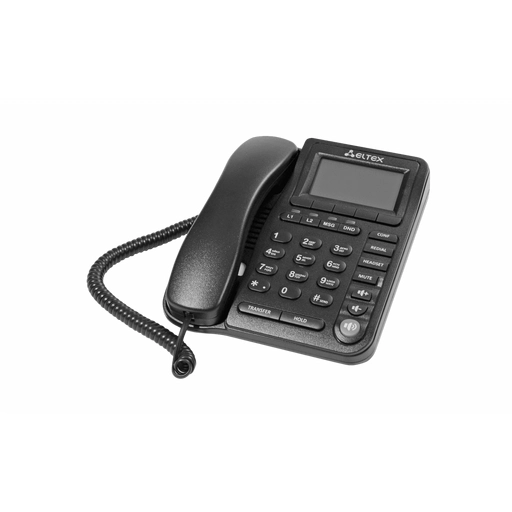

VP-12(P) — современный IP-телефон с интегрированным
коммутатором, наличие которого позволяет подключить ПК и
IP-телефон пользователя по одной физической линии.
Модель VP-12P отличается от VP-12 поддержкой технологии
PoE.
Офисный терминал
VP-12, VP-12P отлично подойдут для организаций с высокими
требованиями к качеству передаваемой голосовой информа-
ции, надежности и удобству использования.
Высокое качество звука
Для стабильной и непрерывной работы устройства использу-
ются чипы, позволяющие добиться высоких показателей
скорости обработки данных. Поддержка всех основных
аудиокодеков, применяемых в VoIP-сетях (G.711, G.723.1,
G.726, G.729), а также функций эхокомпенсации, детектора
тишины, приема и генерации сигналов DTMF и механизмов
приоритизации трафика (QoS) обеспечивает высокое качес-
тво голосовой информации.
Резервирование
При отсутствии связи с основным Softswitch производится
автоматическое переключение на резервный SIP-сервер с
контролем работоспособности основного сервера.
Система автоконфигурирования AutoProvision
AutoProvision AP) — ( система автоматического конфигуриро-
вания абонентских устройств, их обновления и мониторинга
за состоянием. позволяет произвести прозрач-AutoProvision
ную замену телефонного аппарата у абонента, причем новое
устройство может быть производства другого вендора.
Конфигурация абонента адаптируется под новый телефон,
благодаря привязке к аккаунту пользователя.
Простота использования
Удобное расположение клавиш, интуитивное меню и дру-
жественный web-интерфейс управления с поддержкой
мультиязычности обеспечивают простоту использования
VP-12, VP-12P в корпоративных телефонных сетях.
www.eltex.ru
1
Комплексные решения для построения сетей
Схема включения
Техническое описание
IP-телефоны VP-12, VP-12P
– Питание по технологии PoE (VP-12P)
– Поддержка двух SIP-аккаунтов
– Возможность подключения гарнитуры
– Большой ЖК-дисплей
Функции телефона
– 2 SIP-аккаунта с независимой настройкой
– Поддержка резервирования SIP-сервера
(до 4 резервных SIP-серверов)
– Гибкий план нумерации
– Работа без SIP-сервера
– Отображение номера и имени вызывающего
абонента (CallerID)
– Отключение микрофона (Mute)
– Повторный набор номера (Redial)
– Возможность устанавливать разные рингтоны для
аккаунтов
– Возможность загрузки собственных рингтонов
– История вызовов (Call History)
– Локальная телефонная книга на 200 номеров (Local
Phonebook) с возможностью импорта и экспорта
контактов
– Телефонная книга LDAP (LDAP Remote Phonebook)
– Поддержка режима громкой связи
– Прием коротких текстовых сообщений
(SIP MESSAGE)
– Просмотр счетчиков голосовой почты
– Индикация непрослушанных голосовых сообщений
(MWI)
– Удаленная телефонная книга (Remote Phonebook)
Дополнительные виды обслуживания
– Удержание вызова (Call Hold)
– Перевод вызова (Call Transfer)
– Уведомление о поступлении нового вызова
(Call Waiting)
– Переадресация по занятости (CFB)
– Переадресация по неответу (CFNR)
– Безусловная переадресация (CFU)
– Режим «Не беспокоить» (DND)
– Запрет выдачи Caller ID (CLIR)
– Отправка сервисных кодов ДВО с телефона
– Синхронизация ДВО с удаленным сервером SIP
– Локальная трехсторонняя конференция (Local
3-Way-conference)
– Поддержка удаленной конференции по RFC4579
– Горячая/теплая линия (Hotline/Warmline)
– Прием интерком-вызова
– Автоматический ответ на вызов
– Удаленное управление вызовом
– Услуга Remote Ring для выдачи настраиваемой
мелодии Ring-тона на телефон с Softswitch
(в RTP-потоке)
Экран, индикаторы и клавиши
– Монохромный дисплей с диагональю 3,2 дюйма
(81 мм) и разрешением 128 × 64, с подсветкой
– Два языка интерфейса на выбор (русский и
английский)
– Функциональные клавиши со светодиодным
индикатором: клавиши аккаунтов, сообщение,
не беспокоить, отключение микрофона
– Функциональные клавиши без индикатора: передача
вызова, удержание вызова, конференция, повторный
набор, переключение на гарнитуру, клавиши
регулировки громкости, громкая связь
– 2 кнопки SIP-линий c индикацией состояния
Протокол VoIP
– SIP
Голосовые кодеки
– G.711 a-law, µ-law
– G.723.1
– G.726
– G.729
Голосовые стандарты
– Детектор активности речи (VAD)
– Эхоподавление (AES)
– Обнаружение и генерирование сигналов DTMF
– Автоматическая регулировка усиления микрофонов
(AGC)
Диагностика
– Мониторинг состояния устройства через
web-интерфейс
– Вывод отладочной информации в Syslog, Telnet
Управление и мониторинг
– Web-интерфейс управления (русская и английская
версия)
– SSH
– Telnet
– Autoprovision — автоматическая настройка (Static,
DHCP)
Сетевые протоколы и безопасность
– Поддержка подключения к сети передачи данных
(Static, DHCP)
– Поддержка синхронизации времени и даты по сети
(по протоколу NTP)
– Поддержка маркировки трафика QoS 802.1p, DSCP
– Поддержка 802.1X
– Поддержка NAT-traversal: STUN mode, Public IP
– Поддержка LLDP, LLDP MED
– Поддержка SIP over TLS
– Поддержка SRTP
– Поддержка LDAP over TLS
2
Комплексные решения для построения сетей
www.eltex-co.ru
Техническое описание
IP-телефоны VP-12, VP-12P
Функциональные возможности
www.eltex.ru
2
Поддерживаемые спецификации
– RFC 3261 SIP 2.0
– RFC 3262 SIP PRACK
– RFC 4566 Session Description Protocol (SDP)
– RFC 3263 Locating SIP servers for DNS lookup SRV and A
records
– RFC 3264 SDP Offer/Answer Model
– RFC 3311 SIP Update
– RFC 3515 SIP REFER
– RFC 3891 SIP Replaces Header
– RFC 3892 SIP Referred-By Mechanism
– RFC 4028 SIP Session Timer
– RFC 2976 SIP INFO Method
– RFC 2833 RTP Payload for DTMF Digits, Flash event
– RFC 3108 Attributes ecan and silenceSupp in SDP
– RFC 4579 SIP Call Control – Conferencing for User Agents
– RFC 3361 DHCP Option 120
– RFC 3550 RTP A Transport Protocol for Real-Time
Applications
– RFC 3611 RTP Control Protocol Extended Reports
(RTCP XR)
– RFC 3428 Session Initiation Protocol (SIP) Extension for
Instant Messaging
– RFC 3842 A Message Summary and Message Waiting
Indication Event Package for the Session Initiation
Protocol (SIP)
– Broadsoft: SIP Access Side Extensions Interface
– DTMF «RFC2833+SIP INFO»
– Поддержка заголовка P-Remote-Ring (удаленный
рингтон)
Основные технические характеристики
– SDRAM 128 MБ
– SPI Flash 16 MБ
– OС Linux
– Резервирование ПО
Физические характеристики
– 2 Ethernet-порта (RJ-45) 10/100 Мбит/с
– 1 порт RJ-9 (4P4C) для подключения трубки
– 1 Jack 3.5 мм или 1 порт RJ-9 (4P4C) для подключения
1
гарнитуры
– Поддержка технологии PoE 802.3af (для VP-12P) (класс
мощности 2)
– Максимальная потребляемая мощность: 3,5 Вт
(максимальный потребляемый ток 0,7 А)
– Адаптер питания: 5 В DC, 2 A
– Рабочий диапазон температур: 0 до +40 °С
– Относительная влажность при температуре 25 °C:
до 80 %
– Настольное исполнение
– Габариты: 223 × 89,5 × 178 мм
– Масса: не более 0,52 кг
Комплексные решения для построения сетей
1 В зависимости от аппаратной версии.
Техническое описание
IP-телефоны VP-12, VP-12P
Схема применения
1
456
2 3
1
456
7 8 9
*
2 3
1
456
7
0 #
8 9
*
2 3
SMG-500
SIP Internet
E1
ТфОП
MES2348P
SIPSIPSIP
ОКС-7, PRI
VP-12P
ESR-200
Персональный
компьютер
1
456
2 3
1
456
7 8 9
*
2 3
1
456
7
0 #
8 9
*
2 3
1
456
2 3
1
456
7 8 9
*
2 3
1
456
7
0 #
8 9
*
2 3
VP-12P VP-12P
Персональный
компьютер
Персональный
компьютер
Ethernet
Ethernet
Ethernet
Функциональные возможности (продолжение)
www.eltex.ru
3
Комплексные решения для построения сетей
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и
производитель коммуникационного оборудования с 30-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика — приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru www.eltex.ru
О компании ELTEX
Техническое описание
IP-телефоны VP-12, VP-12P
Наименование
Описание
VP-12
IP-телефон VP-12: 2 SIP-аккаунта, 2 порта 10/100BASE-T (RJ-45), ЖК-дисплей
VP-12P
IP-телефон VP-12P: 2 SIP-аккаунта, 2 порта 10/100BASE-T (RJ-45), ЖК-дисплей, PoE
Сопутствующие товары
ECSS-AP 10-
Опция ECSS-AP-10 на автоматическое конфигурирование 10 абонентских устройств
ECSS-AP-50
Опция ECSS-AP-50 на автоматическое конфигурирование 50 абонентских устройств
ECSS-AP-100
Опция ECSS-AP-100 на автоматическое конфигурирование 100 абонентских устройств
