Краткое техническое описание (Datasheet)

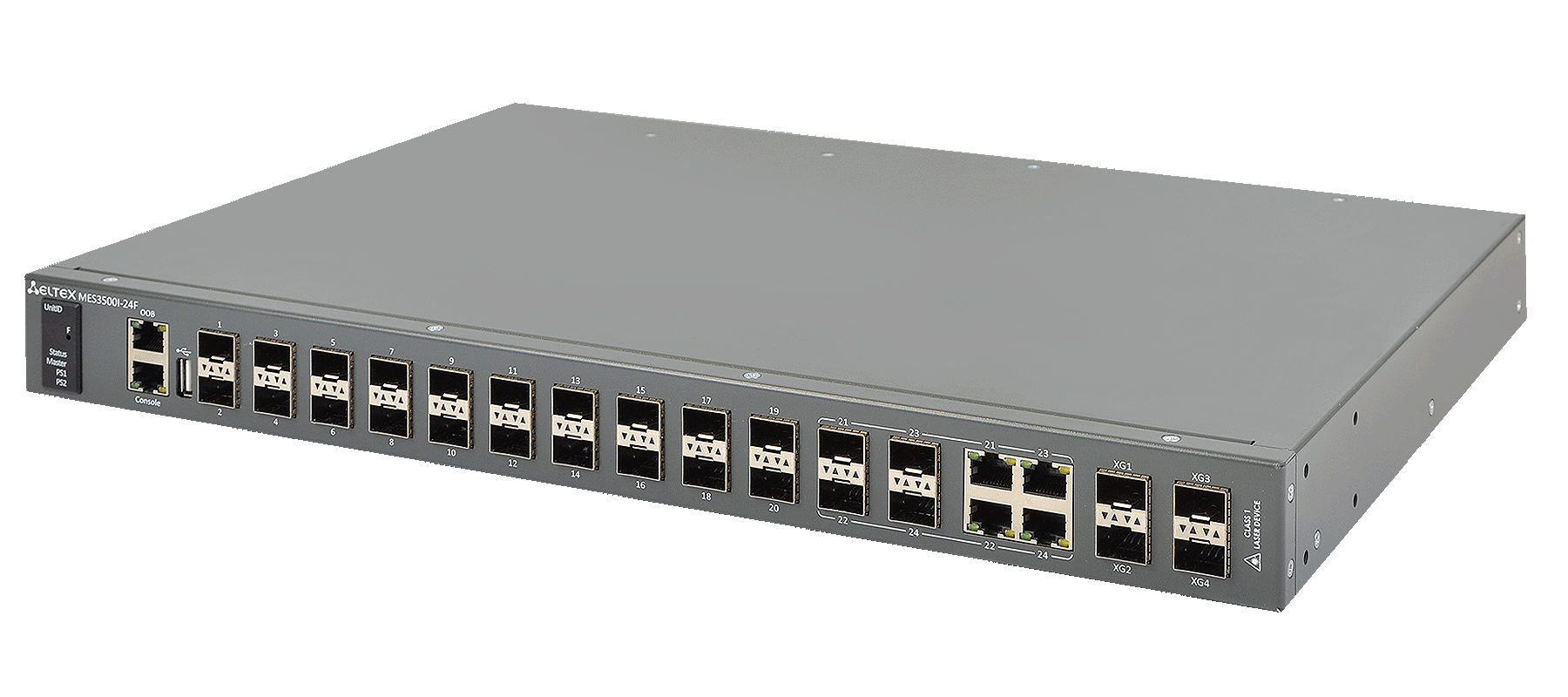

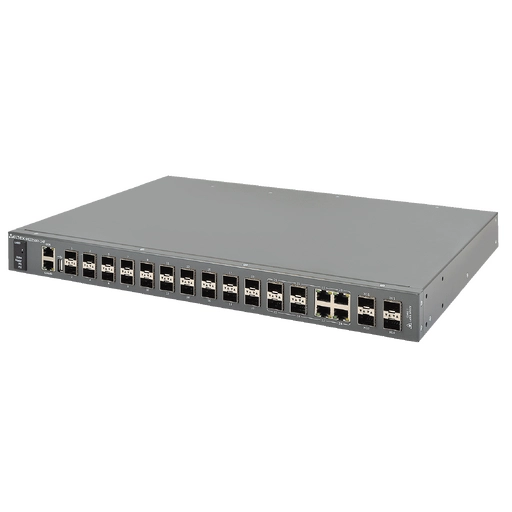

Коммутатор нового поколения MES3500I-24F предназначен
для организации защищенных сетей передачи данных на
объектах, где необходимо выполнение требований по
обеспечению устойчивости к температурным воздействиям.
Он имеет значительный запас по производительности
благодаря универсальным интерфейсам, работающим на
скорости 10 Гбит/с или 1 Гбит/с.
Технические характеристики
Коммутатор имеет в своем составе гигабитные порты
1000BASE-X/100BASE-FX, а также комбинированные порты
10/100/1000BASE-T/1000BASE-X/100BASE-FX.
Отличительными особенностями коммутатора являются
пассивное охлаждение и резервирование источников
питания с возможностью горячей замены.
Интерфейсы
1000BASE-X/100BASE-FX (SFP)
20
10/100/1000BASE-T/1000BASE-X/100BASE-FX Combo
4
10GBASE-R (SFP+)/1000BASE-X (SFP)
4
10/100/1000BASE-T (OOB)
1
USB 2.0
1
Консольный порт RS-232 (RJ-45)
1
Производительность
Пропускная способность
128 Гбит/с
Производительность на пакетах длиной 64 байта¹
95,2 MPPS
Объем бу ятиферной пам
1,5 Мбайт
Объем ОЗУ (DDR4)
2 Гбайт
Объем ПЗУ (RAW NAND)
512 Мбайт
Таблица MAC-адресов
16384
2
Количество ARP-записей
4029
Таблица VLAN
4094
Количество L2 Multicast-групп
4092
3
Количество правил SQinQ
1320 (ingress), 1320 (egress)
3
Количество правил MAC ACLinput/output
2997/2997
3
Количество правил IPv4/IPv6 ACL input/output
2997/2997 IPv4
1499/1499 IPv6
4
Количество маршрутов L3 IPv4 Unicast
13279
4
Количество маршрутов L3 IPv6 Unicast
3317
4
Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)
4027
4
Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)
1656
Количество VRRP-маршрутизаторов
255
Максимальное количество ECMP-групп
1024
Максимальное количество путей в ECMP-группе
8
– Пропускная способность до 128 Гбит/с
– Неблокируемая коммутационная матрица
– 4 порта 10G в базовой конфигурации
– Коммутатор уровня L3
– Стекирование до 8 устройств
– Резервирование источников питания с возможностью
горячей замены
– Пассивное охлаждение
1eltex.ru
Техническое описание
Ethernet-коммутатор агрегации MES3500I-24F
1Значения указаны для односторонней передачи.
2Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации. Количество ARP-записей с установленной лицензией EVPN или MPLS будет
отличаться.
3Функции используют общие аппаратные ресурсы TCAM. Количественные характеристики с установленной лицензией EVPN или MPLS будут отличаться.
4Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы.
Функции интерфейсов
– Защита от блокировки очереди (HOL)
– Поддержка обратного давления (Back Pressure)
– Поддержка Auto MDI/MDIX
– Поддержка сверхдлинных кадров (Jumbo Frames)
– Управление потоком (IEEE 802.3X)
– Зеркалирование портов (SPAN, RSPAN)
– Стекирование
Функции при работе с МAC-адресами
– Независимый режим обучения в каждой VLAN
– Поддержка многоадресной рассылки (MAC Multicast Support)
– Регулируемое время хранения MAC-адресов
– Статические записи MAC (Static MAC Entries)
– Логирование событий MAC Flapping
Поддержка VLAN
– Поддержка Voice VLAN
– Поддержка 802.1Q
– Поддержка Q-in-Q
– Поддержка Selective Q-in-Q
– Поддержка GVRP
– Поддержка Subnet-based VLAN
Функции L2 Multicast
– Поддержка профилей Multicast
– Поддержка статических Mullticast-групп
– Поддержка IGMP Snooping v1,2,3
– Поддержка IGMP snooping fast-leave на основе хоста/порта
– Поддержка PIM Snooping
– Поддержка функции IGMP proxy-report
– Поддержка авторизации IGMP через RADIUS
– Поддержка MLD Snooping v1,2
– Поддержка IGMP Querier
– Поддержка MVR
Функции L2
– Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
– Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
– Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE802.1s)
– Поддержка PVSTP+
– Поддержка RPVSTP+
– Поддержка Spanning Tree Fast Link option
– Поддержка STP Root Guard
– Поддержка BPDU Filtering
– Поддержка STP BPDU Guard
– Поддержка Loopback Detection
– Поддержка ERPS (G.8032v2)
– Поддержка Flex-link
– Поддержка Private VLAN
– Поддержка Layer 2 Protocol Tunneling (L2PT)
Функции L3
– Поддержка статических маршрутов IPv4 и IPv6
– Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3,
IS-IS (IPv4 Unicast), BGP¹ (IPv4 Unicast, IPv4 Multicast)
– Поддержка протокола BFD (для BGP, OSPF, IS-IS, статических
маршрутов)
– Address Resolution Protocol (ARP)
– Поддержка Proxy ARP
– Policy-Based Routing (IPv4)
– Поддержка протокола VRRP
– Протоколы динамической маршрутизации мультикаста PIM SM,
PIM DM, IGMP Proxy, MSDP
– Балансировка нагрузки ECMP
– Поддержка функции IP Unnumbered
– Поддержка протокола GRE
– Поддержка технологии VRF lite
Функции Link Aggregation
– Создание групп LAG
– Объединение каналов с использованием LACP
– Поддержка LAG Balancing Algorithm
– Поддержка Multi-Switch Link Aggregation Group (MLAG)
Поддержка IPv6
– Функциональность IPv6 Host
– Совместное использование IPv4, IPv6
Сервисные функции
– Виртуальное тестирование кабеля (VCT)
– Диагностика оптического трансивера
Функции обеспечения безопасности
– IP Source Guard
– Dynamic ARP Inspection
– First Hop Security
– Поддержка sFlow
– Проверка подлинности на основе MAC-адреса, ограничение
количества MAC-адресов, статические MAC-адреса
– Проверка подлинности по портам на основе 802.1x
– Guest VLAN
– Система предотвращения DoS-атак
– Сегментация трафика
– Фильтрация DHCP-клиентов
– Предотвращение атак BPDU
– Фильтрация NetBIOS/NetBEUI
– PPPoE Intermediate Agent
Функциональные возможности
¹ Поддержка протокола BGP предоставляется по лицензии.
Технические характеристики (продолжение)
Производительность (продолжение)
Количество VRF
16 (включая VRF по умолчанию)
Количество L3-интерфейсов
2050
Link Aggregation Groups (LAG)
123, до 8 портов в одном LAG
Качество обслуживания QoS
8 выходных очередей для каждого порта
Размер Jumbo-фреймов
10240 байт
Стекирование
8 устройств
2eltex.ru
Техническое описание
Ethernet-коммутатор агрегации MES3500I-24F
Функциональные возможности (продолжение)
Списки управления доступом ACL
– L2-L3-L4 ACL (Access Control List)
– Поддержка Time-Based ACL
– IPv6 ACL
– ACL на основе:
– Порта коммутатора
– Приоритета 802.1p
– VLAN ID
– EtherType
– DSCP
– Типа протокола
– Номера порта TCP/UDP
– Содержимого пакета, определяемого пользователем (User
Defined Bytes)
Основные функции качества обслуживания (QoS)
– Статистика QoS
– Ограничение скорости на портах (shaping, policing)
– Поддержка класса обслуживания 802.1p
– Поддержка Storm Control для различного трафика (broadcast,
multicast, unknown unicast)
– Управление полосой пропускания
– Обработка очередей по алгоритмам Strict priority (SP)/
Weighted Round Robin (WRR)
– Три цвета маркировки
– Назначение меток CoS/DSCP на основании ACL
– Назначение меток VLAN на основании ACL
– Настройка приоритетов 802.1p для VLAN управления
– Перемаркировка DSCP to CoS, CoS to DSCP
– Назначение меток 802.1p DSCP для протокола IGMP
OAM
– 802.3ah Ethernet Link OAM
– 802.3ah Unidirectional Link Detection (протокол обнаружения
однонаправленных линков)
Синхронизация времени
– Клиент SNTP (Simple Network Time Protocol)
– Клиент NTP (Network Time Protocol), cервер NTP, одноранговый
узел NTP
Основные функции управления
– DHCP Snooping
– DHCP Relay (поддержка IPv4/IPv6)
– DHCP Option 12
– DHCP Option 82
– Загрузка и выгрузка конфигурационного файла по TFTP/SCP/SFTP/FTP
– Протокол SNMP
– Интерфейс командной строки (CLI)
– Web-интерфейс
– Syslog
– Traceroute (поддержка IPv4/IPv6)
– Ping (поддержка IPv4/IPv6)
– LLDP (802.1ab) + LLDP MED
– LLDP (IEEE 802.1ab)
– Поддержка авторизации вводимых команд с помощью сервера
TACACS+
– Управление доступом к коммутатору — уровни привилегий для
пользователей
– Блокировка интерфейса управления
– Локальная аутентификация
– Фильтрация IP-адресов для SNMP
– Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control
System)
– Сервер и клиент SSH
– Сервер и клиент Telnet
– Поддержка SSL
– Поддержка макрокоманд
– Журналирование вводимых команд
– Системный журнал
– Автоматическая настройка DHCP
– Сервер DHCP
– Команды отладки
– Механизм ограничения трафика в сторону CPU
– Шифрование пароля
– Восстановление пароля
Функции мониторинга
– Статистика интерфейсов
– Удаленный мониторинг RMON
– Поддержка IP SLA
– Поддержка мониторинга загрузки CPU по задачам и по типу
трафика
– Мониторинг оперативной памяти (RAM)
– Мониторинг температуры
– Мониторинг TCAM
Стандарты MIB/IETF
– RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
– RFC 1212 Concise MIB Definitions
– RFC 1213 MIB II
– RFC 1215 MIB Traps Convention
– RFC 1493, 4188 Bridge MIB
– RFC 1157, 2571-2576 SNMP MIB
– RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
– RFC 1271, 1757, 2819 RMON MIB
– RFC 2465 IPv6 MIB
– RFC 2466 ICMPv6 MIB
– RFC 2737 Entity MIB
– RFC 4293 IPv6 SNMP Mgmt Interface MIB
– Private MIB
– RFC 3289 DIFFSERV MIB
– RFC 2021 RMONv2 MIB
– RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
– RFC 2668 802.3 MAU MIB
– RFC 2674, 4363 802.1p MIB
– RFC 2233, 2863 IF MIB
– RFC 2618 RADIUS Authentication Client MIB
– RFC 4022 MIB для TCP
– RFC 4113 MIB для UDP
– RFC 2620 RADIUS Accounting Client MIB
– RFC 2925 Ping & Traceroute MIB
– RFC 768 UDP
– RFC 791 IP
– RFC 792 ICMPv4
– RFC 2463, 4443 ICMPv6
– RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
– RFC 793 TCP
– RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6
– RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol
(EAP)
– RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
– RFC 826 ARP
– RFC 854 Telnet
– МЭК 61850
3eltex.ru
Техническое описание
Ethernet-коммутатор агрегации MES3500I-24F
Функциональные возможности (продолжение)
Промышленный
коммутатор
Схема применения
Физические характеристики
Физические характеристики и условия окружающей среды
Питание
100–240 В AC, 50–60 Гц, 120–370 В DC;
36–72 В DC
Варианты питания:
џодин источник питания постоянного или переменного тока
џдва источника питания постоянного или переменного тока с возможностью горячей
замены
Максимальная потребляемая мощность
35 Вт
Тепловыделение
35 Вт
Аппаратная поддержка Dying Gasp
нет
Рабочая температура окружающей среды
от -40 до +70 °С
Температура хранения
от -50 до +85 °С
Относительная влажность при эксплуатации
не более 95 % (без образования конденсата)
Охлаждение
пассивное
Корпус
металлический, IP30
Максимальный уровень акустического шума
с передней панели, max < 33 дБ
с задней панели, max < 33 дБ
Исполнение
19", 1U
Габариты (Ш × В × Г)
430 × 44 × 305 мм
Масса
5,5 кг
Промышленный
коммутатор
Промышленный
коммутатор
Промышленный
коммутатор
Маршрутизатор
SCADA
MES3500I-24F
4eltex.ru
Техническое описание
Ethernet-коммутатор агрегации MES3500I-24F
Информация для заказа
Наименование
Описание
MES3500I-24F
Ethernet-коммутатор MES3500I-24F, 1 порт 10/100/1000BASE-T (OOB), 20 портов 1000BASE-X/100BASE-FX
(SFP), 4 комбинированных порта 10/100/1000BASE-T/1000BASE-X/100BASE-FX, 4 порта 10GBASE-R (SFP+)/
1000BASE-X (SFP), 1 порт USB 2.0, коммутатор L3
Сопутствующие товары
PM165-220/12
Модуль питания PM165-220/12, 100–240 В AC, 165 Вт
PM100-48/12
Модуль питания PM100-48/12, 36–72 В DC, 100 Вт
PM65-220/12¹
Модуль питания PM65-220/12, 12 В AC/DC, 65 Вт
Сопутствующие программное обеспечение
ECCM-MES3500I-24F
Опция ECCM-MES3500I-24F системы управления Eltex ECCM для управления и мониторинга сетевыми
элементами Eltex: 1 сетевой элемент MES3500I-24F
5
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
eltex.ru
Техническое описание
Ethernet-коммутатор агрегации MES3500I-24F
1Для блока питания PM65-220/12 допускается электропитание от сети постоянного тока с напряжением в диапазоне 120–370 В DC.
