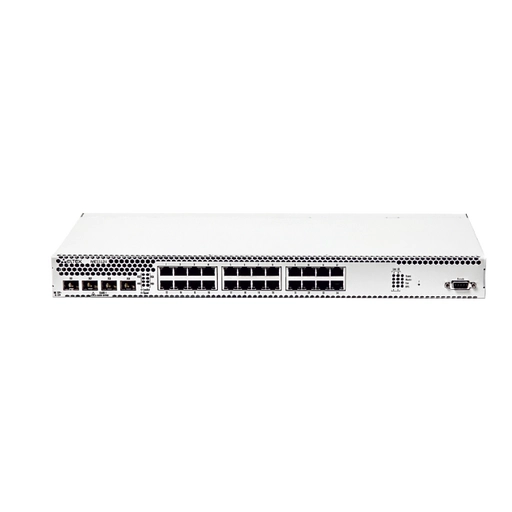

Eltex MES3124P
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Краткое техническое описание (Datasheet)
– Front-to-back вентиляция
– Поддержка функций L3
– Расширенные функции L2
– Резервирование источников питания с
возможностью горячей замены
– Поддержка PoE/PoE+
– До 4 портов 10G в базовой конфигурации
– Поддержка стекирования
– Высокая производительность

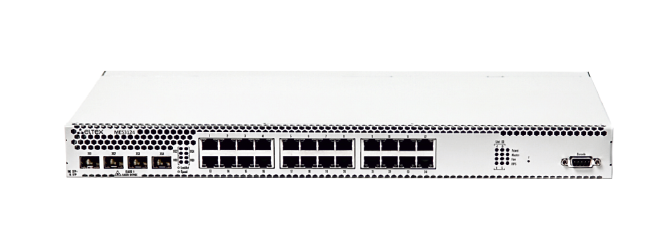

MES3124P
Коммутаторы MES3124P могут использоваться в операторских сетях в качестве коммутаторов уровня агрегации района
или транспортных коммутаторов и в центрах обработки данных в качестве Top-of-Rack коммутаторов. Коммутаторы
имеют значительный запас по производительности благодаря универсальным интерфейсам, работающим на скорости
10 Гбит/с или 1 Гбит/с.
Отличительные черты коммутаторов MES3124P – развитые функции L2, поддержка статической маршрутизации,
динамической маршрутизации, наличие до 4 интерфейсов 10 Гбит/с (SFP+), до 24 интерфейсов 10/100/1000Base-T с
поддержкой PoE/PoE+ (бюджет мощности до 720 Вт при двух установленных модулях питания), возможность
объединения в стек до 8 устройств, резервирование источников питания с возможностью горячей замены.
Поддержка протокола быстрой сходимости ERPS позволяет получить время сходимости менее 200 мс, что
обеспечивает беспрерывное предоставление сервисов.
Техническое описание
Ethernet-коммутаторы агрегации MES3124P
Комплексные решения для построения сетей
www.eltex-co.ru
MES3124P
Общие параметры
Пакетный процессор
Marvell 98DX4122
10/100/1000Base-T (RJ-45)
Е м к о с т ь о п е р а т и в н о й п а м я т ь
24 (PoE/PoE+)
10GBase-R/1000Base-X (SFP+/SFP)
4
Консольный порт
RS-232/RJ-45
Производительность
Пропускная способность
128 Гбит/с
Производительность на пакетах длиной 64 байта
94 MPPS
Таблица MAC-адресов
16К
Количество активных VLAN
4K
Таблица ACL
2К
Размер Jumbo-фрейма
К о л и ч е с т в о L 3 и н т е р ф е й с о в
10К
Объем буферной памяти
12 Мбит
Объем ОЗУ (DDR2)
256 Мбайт
Объем ПЗУ (SPI Flash)
16 Мбайт
Качество обслуживания QoS
8 выходных очередей для каждого порта
Количество групп L2 Multicast (IGMP Snooping)
1К
Количество маршрутов L3 Multicast (IGMP Proxy)
1К
Количество маршрутов L3 Unicast (RIP, OSPF)
10К
Количество ARP-записей¹
4К
Количество интерфейсов L3
512
Link Aggregation Groups (LAG)
24, до 8 портов в одном LAG
Стекирование
до 8 устройств
1
MES3124P
Технические характеристики
¹ Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
– Поддержка BPDU Filtering
– Поддержка STP BPDU Guard
– Поддержка STP Root Guard
– Поддержка Spanning Tree Fast Link option
– Поддержка STP Multiprocess (32 независимых процесса Spanning
Tree)
– Динамическая маршрутизация RIPv2
– Статическая маршрутизация IPv4
– Клиенты BootP и DHCP(Dynamic Host Configuration Protocol)
Функции L3
– Совместное использование IРv4, IРv6
– Функциональность IPv6 Host
Поддержка IPv6
– Поддержка LAG Balancing Algorithm
– Объединение каналов с использованием LACP
– Создание групп LAG
Функции Link Aggregation
– Изоляция портов
– Поддержка Loopback Detection (LBD)
– Поддержка EAPS
– Поддержка ERPS (G.8032v2)
– Поддержка Private VLAN
– Поддержка Layer 2 Protocol Tunneling
– Отслеживание событий MAC change на портах
– Отслеживание событий MAC flapping на портах
– Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE
802.1s)
– Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE
802.1w)
– Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
Функции L2
– Поддержка MVR
– Multicast TV VLAN
– Поддержка IGMP Querier
– Поддержка MLD Snooping v1,2
– Поддержка авторизации IGMP через RADIUS
– Поддержка IGMP Snooping Fast Leave на основе порта/хоста
– Поддержка IGMP Snooping v1,2,3
– Поддержка статических Multicast групп
– Поддержка профилей Multicast
Функции L2 Multicast
– Поддержка GVRP
– Поддержка Selective Q-in-Q
– Поддержка Q-in-Q
– Зеркалирование VLAN (VLAN mirroring)
– Поддержка Voice VLAN
– IEEE 802.1Q
Поддержка VLAN
– Логирование событий MAC Flapping
– Статические записи MAC (Static MAC Entries)
– Регулируемое время хранения MAC-адресов глобально и для
каждой VLAN
– Поддержка многоадресной рассылки (MAC Multicast Support)
– Независимый режим обучения в каждой VLAN
Функции при работе с МAC-адресами
– Стекирование, до 8 устройств в стеке
– Зеркалирование портов (Port mirroring)
– Управление потоком (IEEE 802.3х)
– Поддержка сверхдлинных кадров (Jumbo frames)
– Поддержка MDI/MDIX
– Поддержка обратного давления (Back pressure)
– Защита от блокировки очереди (HOL)
Функции интерфейсов
– Защита от атак BPDU
– PPPoE Intermediate agent
– Опция 82 протокола DHCP
– UDP Relay, DHCP Relay
– Проверка подлинности по портам на основе IEEE 802.1x
– SSL v1/v2/v3
– Dynamic ARP Inspection (Protection)
– Проверка подлинности на основе MAC-адреса, ограничение
количества MAC-адресов, статические MAC-адреса
– IP Source Guard
– DHCP Snooping
Функции обеспечения безопасности
– IGMP Proxy
– Поддержка VRRP
– Динамическая маршрутизация OSPFv2
– Поддержка ARP (Address Resolution Protocol), ARP Proxy
– Выбор алгоритма работы SSH-сервера
AAA
– Web-Based Authentication (WAC)
– Управление доступом на основе порта
– Управление доступом на основе хоста
– Динамическое назначение VLAN
– Управление доступом на основе MAC-адресов
– Guest VLAN
ACL (Списки управления доступом)
– L2-L3-L4 ACL (Access Control List)
– Time-Based ACL
– ACL на основе
– Очередей приоритетов IEEE 802.1p
– VLAN ID
– MAC-адресов
– EtherType
– IPv4/v6-адреса
– DSCP
– Типа IP-протокола
– Номера порта TCP/UDP
– Класса трафика IPv6
– Метки потока IPv6
– Содержимого пакетов, определяемого пользователем
(User Defined Bytes)
– Cтатистика ACL
Основные функции качества обслуживания (QoS) и ограничение
скорости:
– Статистика QoS
– Ограничение скорости на портах (shaping, policing)
– Поддержка класса обслуживания IEEE 802.1p
– Защита от широковещательного «шторма»
– Управление полосой пропускания
– Обработка очередей по алгоритмам Strict Priority/Weighted Round
Robin (WRR)
– Три цвета маркировки
– Классификация трафика на основании на основании ACL
– Назначение меток CoS/DSCP на основании ACL
ОАМ
– IEEE 802.3ah Ethernet Link OAM
– Dying Gasp
– IEEE 802.1ag Connectivity Fault Management (CFM)
– IEEE 802.3ah Unidirectional Link Detection (UDLD)
Основные функции управления
– Web-интерфейс
– Загрузка и выгрузка файла настройки по TFTP/SCP
– Удаленный мониторинг (RMON)
– Протокол SNMP
– Интерфейс командной строки (CLI)
Техническое описание
Ethernet-коммутаторы агрегации MES3124P
Комплексные решения для построения сетей
www.eltex-co.ru
Функциональные возможности
2
– Клиент RADIUS, TACACS+
– Сервер SSH
– Сервер Telnet
– Фильтрация IP-адресов для SNMP
– Локальная аутентификация
– Блокировка интерфейса управления
– Управление доступом к коммутатору – уровни привилегий для
пользователей
– Traceroute
– Команды отладки
– DHCP Relay Option 82
– RFC 1213 MIB-II
– RFC 1493 Bridge MIB
– RFC 2668 MAU MIB
– RFC 2618 RADIUS Authentication Client MIB
– RFC 2233, 2863 IF MIB
– RFC 2674 IEEE 802.1p MIB
– RFC 2665 Ether-like MIB
– RFC 2021 RMON v2 MIB
– RFC 1271, 2819 RMON MIB
– RFC 2571-2576 SNMP MIB
– RFC 1907 SNMPv2 MIB
– System Log
– sFlow
– LLDP (IEEE 802.1ab) + LLDP MED
– DHCP Relay
– Поддержка макро-команд
– BootP/DHCP-клиент
– Автонастройка DHCP
– DHCP Relay Option 60; 61
– Клиент Telnet
– DHCP-сервер
– Клиент SSH
– RFC 1850 OSPF v2 MIB
– RFC 1724 RIP v2 MIB
– Поддержка статических маршрутов IPv6 для сети управления
– Сервер FTP
– Поддержка двух версий файлов конфигурации
Стандарты MIB/IETF
– Syslog
– SNTP (Simple Network Time Protocol)
– Traceroute
– SNTP (Simple Network Time Protocol)
– RFC 2932 IPv4 Multicast Routing MIB
– RFC 2787 VRRP MIB
– RFC 791 IP
– RFC 951, 1542 BootP
– RFC 2138 RADIUS
– RFC 2068 HTTP
– RFC 854 Telnet
– RFC 826 ARP
– RFC 793 TCP
– RFC 792 ICMP
– RFC 783 TFTP
– RFC 2933 IGMP MIB
– RFC 2620 RADIUS Accounting Client MIB
– RFC 2934 PIM MIB for IPV4
– Размеры (ШхВхГ) —440x44x368 мм, исполнение 19'', типоразмер 1U
– Вентиляция — 4 вентилятора
– Рабочая влажность – не более 80%
0 0
– Рабочая температура окружающей среды – от -10 до +45 С
не более 900 Вт
не более 475 Вт
– Максимальная потребляемая мощность c полной нагрузкой PoE+ –
– Максимальная потребляемая мощность c полной нагрузкой PoE –
не более 50 Вт
– Питание – 220В AC, 50Гц / 48В DC
– Максимальная потребляемая мощность без нагрузки PoE/PoE+ –
Сервисные функции
– RFC 2598 DiffServ Expedited Forwarding
– RFC 3176 sFlow
– RFC 1492 TACACS
– RFC 2139 RADIUS Accounting
0 0
– Температура хранения – от -40 до +70 С
– RFC 2096 IP Forwarding Table MIB (CIDR)
– Удаленный мониторинг RMON/SMON
– Статистика интерфейсов
Функции мониторинга
– Green Ethernet
– Виртуальное тестирование кабеля (VCT)
– Диагностика оптического трансивера
– Регулирование скорости вращения вентиляторов
Технические характеристики
– Мониторинг загрузки CPU по задачам
– Мониторинг температуры
– Мониторинг TCAM
Техническое описание
Ethernet-коммутаторы агрегации MES3124P
Комплексные решения для построения сетей
Функциональные возможности (продолжение)
www.eltex-co.ru
3
Наименование
Описание
MES3124P
Ethernet-коммутатор MES3124P, 24 порта 10/100/1000Base-T (PoE/PoE+), 4 порта
10GBase-R(SFP+)/1000Base-X (SFP), L3
Сопутствующие товары
Е м к о с т ь о п е р а т и в н о й п а м я т ь
PM380-220/56
Модуль питания PM380-220/56, 220V AC, 380W
PM380-48/56
Модуль питания PM380-48/56, 48V DC, 380W
Сопутствующее программное обеспечение
EMS-MES-3100
Опция EMS-MES-3100 системы Eltex.EMS для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES-
3000
Информация для заказа
Сделать заказ
Предприятие “ЭЛТЕКС” - ведущий российский разработчик и
производитель коммуникационного оборудования с 25-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика - приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
О компании Eltex
