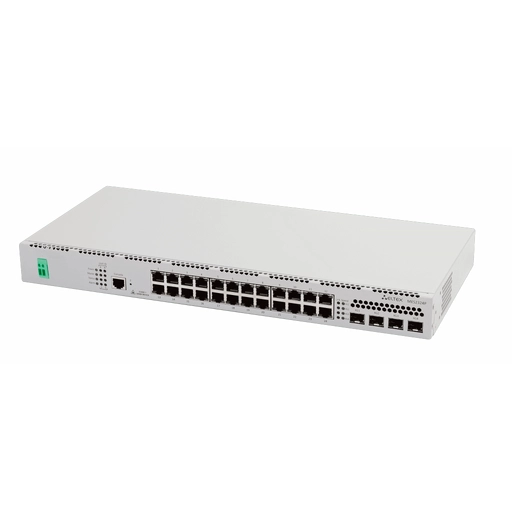

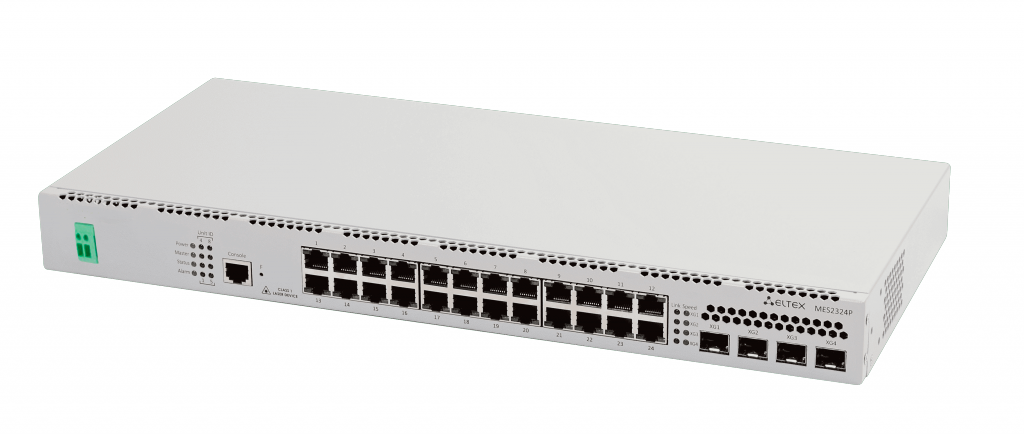

Eltex MES2324P_DC
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Краткое техническое описание (Datasheet)
– Пропускная способность до 176 Гбит/c
– Неблокируемая коммутационная матрица
– Коммутаторы L3
– Стекирование до 8 устройств
– Поддержка Multicast (IGMP Snooping, MVR)
– Расширенные функции безопасности (L2-L4 ACL,
IP Source Guard, Dynamic ARP Inspection и др.)
Коммутаторы осуществляют подключение конечных пользова-
телей к сети крупных предприятий, предприятий малого и сред-
него бизнеса и к сетям операторов связи с помощью интерфей-
сов 1G/10G.
Функциональные возможности коммутатора обеспечивают
физическое стекирование, поддержку виртуальных локальных
сетей, многоадресных групп рассылки и расширенные функции
безопасности.
Технические характеристики
MES2308Р
MES2324P
MES2348P
¹ Значения указаны для односторонней передачи.
² Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации.
MES2308P
AC
MES2308P
DC
MES2324P
AС
MES2324P
ACW
MES2324P
DС
MES2348P
Интерфейсы
10/100/1000BASE-T (RJ-45) PoE/PoE+
8
8
24
24
24
48
10/100/1000BASE-T (RJ-45)
2
2
—
—
—
—
1000BASE-X (SFP)
2
2
—
—
—
—
10GBASE-R (SFP+)/1000BASE-X (SFP)
—
—
4
4
4
4
Консольный порт RS-232 (RJ-45)
1
Производительность
Пропускная способность
24 Гбит/с
24 Гбит/с
128 Гбит/с
128 Гбит/с
128 Гбит/с
176 Гбит/с
Производительность на пакетах
длиной 64 байта¹
17,7 MPPS
17,7 MPPS
93,1 MPPS
93,1 MPPS
93,1 MPPS
130,9 MPPS
Объем бу ятиферной пам
1,5 Мбайт
1,5 Мбайт
1,5 Мбайт
1,5 Мбайт
1,5 Мбайт
3 Мбайт
Объем ОЗУ (DDR3)
512 Мбайт
Объем ПЗУ (RAW NAND)
512 Мбайт
Таблица MAC-адресов
16384
Количество ARP-записей²
820
Таблица VLAN
4094
Количество L2 Multicast-групп
2047
Количество правил SQinQ
958 (ingress/egress)
Количество правил ACL
958
eltex.ru
1
Техническое описание
Ethernet-коммутаторы доступа MES23xxP
Функциональные возможности
Функции интерфейсов
– Защита от блокировки очереди (HOL)
– Поддержка обратного давления (Back Pressure)
– Поддержка Auto MDI/MDIX
– Поддержка сверхдлинных кадров (Jumbo Frames)
– Управление потоком (IEEE 802.3X)
– Зеркалирование портов (SPAN, RSPAN)
Функции при работе с МAC-адресами
– Независимый режим обучения в каждой VLAN
– Поддержка многоадресной рассылки (MAC Multicast Support)
– Регулируемое время хранения MAC-адресов
– Статические записи MAC (Static MAC Entries)
– Логирование событий MAC Flapping
Поддержка VLAN
– Поддержка Voice VLAN
– Поддержка 802.1Q
– Поддержка Q-in-Q
– Поддержка Selective Q-in-Q
– Поддержка GVRP
Функции L2 Multicast
– Поддержка профилей Multicast
– Поддержка статических Multicast-групп
– Поддержка IGMP Snooping v1,2,3
– Поддержка IGMP Snooping fast-leave на основе порта/хоста
– Поддержка PIM Snooping
– Поддержка функции IGMP proxy-report
– Поддержка авторизации IGMP через RADIUS
– Поддержка MLD Snooping v1,2
– Поддержка IGMP Querier
– Поддержка MVR
Функции L2
– Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
– Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
– Поддержка MSTP (Multiple Spanning Tree, IEEE 802.1s)
– Поддержка STP Multiprocess
– Поддержка PVSTP+
– Поддержка RPVSTP+
– Поддержка Spanning Tree Fast Link option
– Поддержка STP Root Guard
– Поддержка STP Loop Guard
– Поддержка BPDU Filtering
– Поддержка STP BPDU Guard
– Поддержка Loopback Detection (LBD) на основе VLAN
– Поддержка ERPS (G.8032v2)
– Поддержка Flex-link
– Поддержка Private VLAN, Private VLAN Trunk
– Поддержка Layer 2 Protocol Tunneling (L2PT)
Функции L3
– Поддержка статических маршрутов IPv4 и IPv6
– Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3,
IS-IS (IPv4 Unicast), BGP² (IPv4 Unicast, IPv4 Multicast, IPv6 Unicast)
– Поддержка протокола BFD (для BGP, OSPF)
– Address Resolution Protocol (ARP)
– Поддержка Proxy ARP
– Поддержка маршрутизации на основе политик — Policy-Based
Routing (IPv4)
– Поддержка протокола VRRP
– Протоколы динамической маршрутизации мультикаста PIM SM, PIM
DM, IGMP Proxy, MSDP
– Балансировка нагрузки ECMP
– Поддержка функции Unnumbered
– Поддержка VRF Lite
Функции Link Aggregation
– Создание групп LAG
– Объединение каналов с использованием LACP
– Поддержка LAG Balancing Algorithm
– Поддержка Multi-Switch Link Aggregation Group (MLAG)
MES2308P
AC
MES2308P
DC
MES2324P
AC
MES2324P
ACW
MES2324P
DC
MES2348P
Количество маршрутов L3 IPv4
1
Unicast
816
Количество маршрутов L3 IPv6
Unicast¹
210
Количество маршрутов L3 IPv4
Multicast (IGMP Proxy, PIM)¹
412
Количество маршрутов L3 IPv6
Multicast (IGMP Proxy, PIM)¹
103
Количество VRRP-маршрутизаторов
255
Максимальный размер ECMP-групп
8
Количество VRF
16 (включая VRF по умолчанию)
Количество L3-интерфейсов
130
Link Aggregation Groups (LAG)
48, до 8 портов в одном LAG
Качество обслуживания QoS
8 выходных очередей для каждого порта
Поддержка Jumbo-фреймов
максимальный размер пакетов 10240 байт
Стекирование
8 устройств
Технические характеристики (продолжение)
¹ Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы.
² Поддержка протокола BGP предоставляется по лицензии.
Техническое описание
Ethernet-коммутаторы доступа MES23xxP
eltex.ru
2
Функциональные возможности (продолжение)
Поддержка IPv6
– Функциональность IPv6 Host
– Совместное использование IPv4, IPv6
Сервисные функции
– Виртуальное тестирование кабеля (VCT)
– Диагностика оптического трансивера
– Green Ethernet
Функции обеспечения безопасности
– Защита от несанкционированных DHCP-серверов (DHCP Snooping)
– Опция 82 протокола DHCP
– IP Source Guard
– Dynamic ARP Inspection
– First Hop Security
– Поддержка sFlow
– Проверка подлинности на основе MAC-адреса, ограничение
количества MAC-адресов, статические MAC-адреса
– Проверка подлинности по портам на основе 802.1x
– Guest VLAN
– Система предотвращения DoS-атак
– Сегментация трафика
– Фильтрация DHCP-клиентов
– Предотвращение атак BPDU
– Фильтрация NetBIOS/NetBEUI
– PPPoE Intermediate Agent
Списки управления доступом ACL
– L2-L3-L4 ACL (Access Control List)
– Поддержка Time-Based ACL
– IPv6 ACL
– ACL на основе:
– Порта коммутатора
– Приоритета 802.1p
– VLAN ID
– EtherType
– DSCP
– Типа протокола
– Номера порта TCP/UDP
– Содержимого пакета, определяемого пользователем
(User Defined Bytes)
Основные функции качества обслуживания (QoS) и
ограничения скорости
– Статистика QoS
– Ограничение скорости на портах (shaping, policing)
– Поддержка класса обслуживания 802.1p
– Поддержка Storm Control для различного трафика (broadcast,
multicast, unknown unicast)
– Управление полосой пропускания
– Обработка очередей по алгоритмам Strict Priority (SP)/Weighted
Round Robin (WRR)
– Три цвета маркировки
– Назначение меток CoS/DSCP на основании ACL
– Настройка приоритета 802.1p для VLAN управления
– Перемаркировка DSCP to CoS, CoS to DSCP
– Назначение VLAN на основании ACL
– Назначение меток 802.1p, DSCP для протокола IGMP
ОАМ/CFM
– 802.3ah Ethernet Link OAM
– 802.1ag Connectivity Fault Management (CFM)
– 802.3ah Unidirectional Link Detection (протокол обнаружения
однонаправленных линков)
Синхронизация времени
– Клиент SNTP (Simple Network Time Protocol)
– Клиент NTP (Network Time Protocol), сервер NTP, одноранговый узел
NTP
Основные функции управления
– Загрузка и выгрузка конфигурационного файла по
TFTP/SCP/SFTP/FTP
– Перенаправление вывода команд CLI в произвольный файл на ПЗУ
– Протокол SNMP
– Интерфейс командной строки (CLI)
– Web-интерфейс
– Syslog
– Ping (поддержка IPv4/IPv6)
– Traceroute
– LLDP (802.1ab) + LLDP MED
– Возможность обработки трафика управления с двумя заголовками
802.1Q
– Поддержка авторизации вводимых команд с помощью сервера
TACACS+
– Управление контролируемым доступом — уровни привилегий для
пользователей
– Блокировка интерфейса управления
– Локальная аутентификация
– Фильтрация IP-адресов для SNMP
– Клиент RADIUS, TACACS+ (Terminal Access Controller Access
Control System)
– Функция Change of Authorization (CoA)
– Сервер и клиент Telnet
– Сервер и клиент SSH
– Удаленный запуск команд посредством SSH
– Поддержка SSL
– Поддержка макрокоманд
– Журналирование вводимых команд
– Системный журнал
– Автоматическая настройка DHCP
– DHCP Relay (Option 82)
– DHCP Option 12
– DHCPv6 Relay, DHCPv6 LDRA (Option 18, 37)
– Сервер DHCP
– Добавление тега PPPoE Circuit-ID
– Команды отладки
– Механизм ограничения трафика в сторону CPU
– Шифрование пароля
– Восстановление пароля
– Сервер DNS (Resolver)
Функции мониторинга
– Статистика интерфейсов
– Удаленный мониторинг RMON
– Поддержка IP SLA
– Мониторинг загрузки CPU по задачам и по типу трафика
– Мониторинг загрузки оперативной памяти (RAM)
– Мониторинг температуры
– Мониторинг TCAM
Стандарты MIB/IETF
– RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
– RFC 1212 Concise MIB Definitions
– RFC 1213 MIB II
– RFC 1215 MIB Traps Convention
– RFC 1493, 4188 Bridge MIB
– RFC 1157, 2571-2576 SNMP MIB
Техническое описание
Ethernet-коммутаторы доступа MES23xxP
eltex.ru
3
Коммутатор доступа
MES2308P/MES2324P/MES2348P
ПК
100М/1G
Nх1G/10G
Тонкий клиент VoIP-
маршрутизатор
RG
Сервер
Коммутатор агрегации
Абонентский
шлюз
TAU-72.IP
Схема применения
Стандарты MIB/IETF (продолжение)
– RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
– RFC 1271, 1757, 2819 RMON MIB
– RFC 2465 IPv6 MIB
– RFC 2466 ICMPv6 MIB
– RFC 2737 Entity MIB
– RFC 4293 IPv6 SNMP Mgmt Interface MIB
– Private MIB
– RFC 3289 DIFFSERV MIB
– RFC 2021 RMONv2 MIB
– RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
– RFC 2668 802.3 MAU MIB
– RFC 2674, 4363 802.1p MIB
– RFC 2233, 2863 IF MIB
– RFC 2618 RADIUS Authentication Client MIB
– RFC 4022 MIB для TCP
– RFC 4113 MIB для UDP
– RFC 2620 RADIUS Accounting Client MIB
– RFC 2925 Ping & Traceroute MIB
– RFC 768 UDP
– RFC 791 IP
– RFC 792 ICMPv4
– RFC 2463, 4443 ICMPv6
– RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
– RFC 793 TCP
– RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
– RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol
(EAP)
– RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
– RFC 826 ARP
– RFC 854 Telnet
– МЭК 61850
Функциональные возможности (продолжение)
Техническое описание
Ethernet-коммутаторы доступа MES23xxP
eltex.ru
4
Физические характеристики
MES2308P
AC
MES2308P
DC
MES2324P
AC
MES2324P
ACW
MES2324P
DC
MES2348P
Физические характеристики и условия окружающей среды
Питание
170–264 В AC,
50–60 Гц
36–72 В DC
170–264 В AC,
50–60 Гц
100–240 В AC,
50–60 Гц
36–72 В DC
100–240 В AC,
50–60 Гц;
36–72 В DC
(до двух
источников
питания с
возможностью
горячей замены)
Максимальная
потребляемая мощность
(с учётом нагрузки PoE)
275 Вт
280 Вт
445 Вт
445 Вт
455 Вт
1600 Вт
Бюджет PoE
240 Вт
240 Вт
380 Вт
380 Вт
380 Вт
1450 Вт
Тепловыделение
35 Вт
40 Вт
65 Вт
65 Вт
75 Вт
150 Вт
Аппаратная поддержка
Dying Gasp
нет
нет
нет
нет
нет
нет
Рабочая температура
окружающей среды
от -20 до +50 °С
от -20 до +45 °С
от -20 до +50 °С
от -20 до +50 °С
от -20 до +50 °С
от -10 до +50 °С
Температура хранения
от -50 до +70 °С
Относительная влажность
при эксплуатации
не более 80 % (без образования конденсата)
Охлаждение
пассивное
пассивное
2 вентилятора
2 вентилятора
2 вентилятора
4 вентилятора
Исполнение
19", 1U
Габариты (Ш × В × Г)
430 × 44 × 158 мм
430 × 44 × 158 мм
440 × 44 × 203 мм
430 × 44 × 304 мм
430 × 44 × 304 мм
440 × 44 × 490 мм
Масса
2,55 кг
2,35 кг
3,16 кг
4,52 кг
4,02 кг
9,55 кг
Информация для заказа
Наименование
Описание
MES2308P_АС
Ethernet-коммутатор MES2308P, 8 портов 10/100/1000BASE-T (PoE/PoE+), 2 порта 1000BASE-X, 2 порта
10/100/1000BASE-T, L3, 170–264 В AC
MES2308P_DC
MES2324P_AC
Ethernet-коммутатор MES2324P, 24 порта 10/100/1000BASE-T (RJ-45) PoE/PoE+, 4 порта 10GBASE-R (SFP+)/
1000BASE-X (SFP), L3, 170–264 В AC
MES2324P_ACW
Ethernet-коммутатор MES2324P ACW, 24 порта 10/100/1000BASE-T (RJ-45) PoE/PoE+, 4 порта 10GBASE-R (SFP+)/
1000BASE-X (SFP), L3, 100–240 В AC
MES2324P_DC
Ethernet-коммутатор MES2324P, 24 порта 10/100/1000BASE-T (RJ-45) PoE/PoE+, 4 порта 10GBASE-R (SFP+)/
1000BASE-X (SFP), L3, 36–72 В DC
MES2348P
Ethernet-коммутатор MES2348P, 48 портов 10/100/1000BASE-T (RJ-45) PoE/PoE+, 4 порта 10GBASE-R (SFP+)/
1000BASE-X (SFP), L3
Сопутствующие товары
PM950-220/56
Модуль питания PM950-220/56, 100–240 В AC, 950 Вт, используется в коммутаторах MES2348P
PM950-48/56
Модуль питания PM950-48/56, 36–72 В DC, 950 Вт, используется в коммутаторах MES2348P
Техническое описание
Ethernet-коммутаторы доступа MES23xxP
eltex.ru
5
Сопутствующее программное обеспечение
ECCM-MES2308P_AC
Опция ECCM-MES2308P_AC системы управления Eltex.ECCM для мониторинга и управления сетевыми
элементами Eltex: 1 сетевой элемент MES2308P AC
ECCM-MES2308P_DC
Опция ECCM-MES2308P_DC системы управления Eltex.ECCM для мониторинга и управления сетевыми
элементами Eltex: 1 сетевой элемент MES2308P DC
ECCM-MES2324P_AC
Опция ECCM-MES2324P_AC системы управления Eltex.ECCM для мониторинга и управления сетевыми
элементами Eltex: 1 сетевой элемент MES2324P AC
ECCM-MES2324P_ACW
Опция ECCM-MES2324P_ACW системы управления Eltex.ECCM для мониторинга и управления сетевыми
элементами Eltex: 1 сетевой элемент MES2324P ACW
ECCM-MES2324P_DC
Опция ECCM-MES2324P_DC системы управления Eltex.ECCM для мониторинга и управления сетевыми
элементами Eltex: 1 сетевой элемент MES2324P DC
ECCM-MES2348P
Опция ECCM-MES2348P системы управления Eltex.ECCM для мониторинга и управления сетевыми элементами
Eltex: 1 сетевой элемент MES2348P
Информация для заказа (продолжение)
Техническое описание
Ethernet-коммутаторы доступа MES23xxP
eltex.ru
6
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и
производитель коммуникационного оборудования с 30-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика — приоритетное направ-
ление развития компании.
Сделать заказ
О компании Eltex
