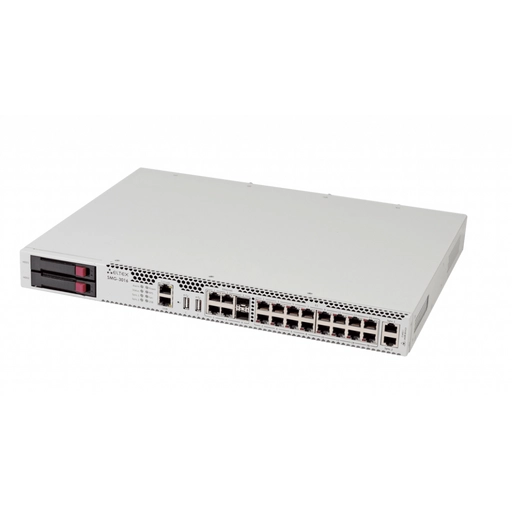

Eltex SMG-3016-SIGTRAN
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Описание
Программное обеспечение
Сертификаты
Предыдущие версии
Краткое техническое описание (Datasheet)
Техническое описание

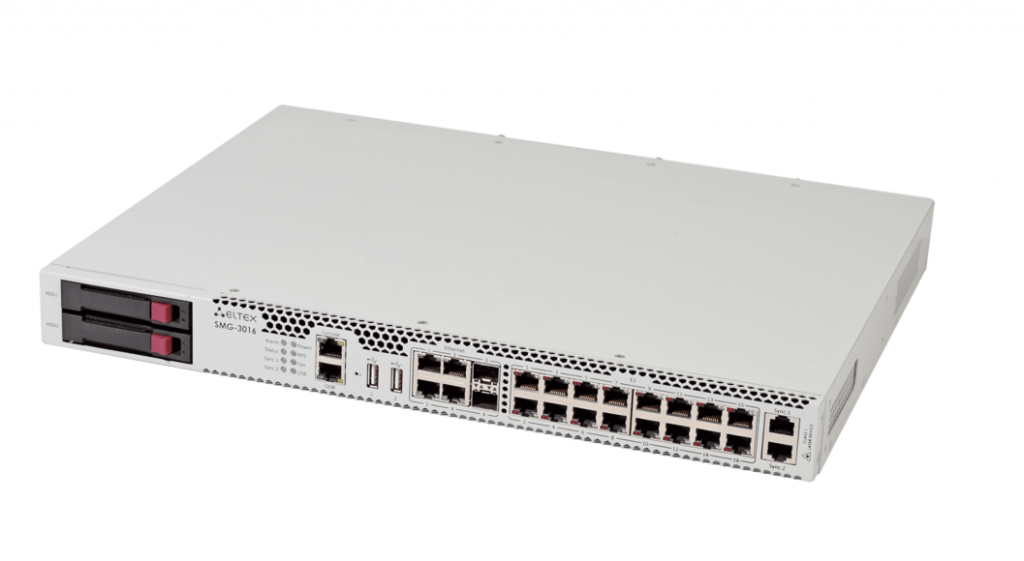

Гибридная платформа SMG-3016-SIGTRAN
1
Гибридная платформа SMG-3016 предназначена
для трансляции сигнальных и медиаданных между
пакетными и традиционными сетями. Прозрачная
передача сигнализации SS7 и DSS1 (Q.931) через
пакетные сети осуществляется благодаря поддер-
жке протоколов M2UA и IUA из стека SIGTRAN.
Управление медиаканалами осуществляется по
протоколам H.248/MEGACO или MGCP.
Строгое соответствие стандартам и высокая надеж-
ность операторского класса позволяют строить
крупные транзитные телефонные узлы на базе
SMG-3016-SIGTRAN.
Масштабирование
SMG-3016-SIGTRAN обеспечивает возможность
рав-номерного распределения инвестиций на
масштабирование в течение всего периода реали-
зации проекта. Шлюз поддерживает до 16 потоков
Е1 (для трансляции сигнализаций DSS1 (Q.931) и
SS7) и до 496 каналов VoIP.
Надежность операторского класса
Равномерное распределение нагрузки между суб-
модулями, резервирование источников питания, а
также использование современных технологий на
базе параллельных вычислений обеспечивают
высокий уровень отказоустойчивости транкового
шлюза.
SMG-3016-SIGTRAN имеет возможность автомати-
ческого переключения на резервный модуль
питания в случае отказа основного.
Функциональная совместимость
Протоколы сигнализации реализованы в строгом
соответствии с рекомендациями RFC и стандартами
ITU-T, что обеспечивает 100% функциональную сов-
местимость SMG-3016-SIGTRAN с MGC/SSW различ-
ных вендоров.
Транскодирование медиапотоков
Аппаратный транскодинг позволяет согласовывать
медиапотоки с различными кодеками, которые ис-
пользуются в современных сетях связи.
www.eltex-co.ru
Комплексные решения для построения сетей
– До 16 потоков Е1 (RJ-48)
– До 496 VoIP-каналов
– Поддержка SIGTRAN (M2UA, IUA)
– Поддержка MEGACO, MGCP
– Поддержка функций СОРМ
– Надежность операторского класса
– Поддержка двух HDD SATA 2.5"
– Масштабируемая платформа 1U
SoftSwitch
H.248, MGCP
M2UA, IUA
SS7, DSS1 (Q.931)
SMG-3016-SIGTRAN
Функциональные возможности
2
Техническое описание
Комплексные решения для построения сетей
www.eltex-co.ru
Гибридная платформа SMG-3016-SIGTRAN
Голосовые стандарты
– VAD (детектор активности речи)
– CNG (генерация комфортного шума)
– AEC (эхокомпенсация, рекомендация G.168)
Голосовые кодеки
– G.711 (a-law, µ-law)
– G.729 (A/B)
– G.723.1
– G.726 (32 Кбит/c)
Поддержка факсов
– T.38 Real-Time Fax
– G.711 (a-law, µ-law) pass-through
DTMF
– INBAND
– RFC 2833
– MGCP NOTIFY
– H.248/MEGACO NOTIFY
Гибкость
– Контроль активности разговорного соединения
(по наличию RTP или RTCP)
TDM протоколы
– SS7
– DSS1 (Q.931)
Протоколы VoIP
– SIGTRAN M2UA, IUA
– H.248/MEGACO, MGCP
Управление и мониторинг
– Мониторинг каналов потоков Е1 и VoIP в web-
интерфейсе
– Аварийное логирование с возможностью
сохранения логов на syslog-сервере
– Хранение трассировок на HDD-накопителе
– Информирование об авариях по SNMP
– Выделенный порт управления (OOB)
10/100/1000BASE-T (RJ-45)
Емкость и производительность
– До 496 каналов VoIP
– До 16 потоков E1 (RJ-48)
– Оперативная память 8 GB
Интерфейсы
– 16 портов E1 (RJ-48)
– 2 порта 10/100/1000BASE-T (RJ-45)/
1000BASE-X(SFP)
– 2 порта 10/100/1000BASE-T (RJ-45)
– 2 порта USB 2.0
– 2 слотоместа для SATA HDD форм-фактора 2,5'’
Безопасность
– Вывод в syslog всех попыток доступа к
устройству
– Автоматическая блокировка по IP-адресу
после неуспешных попыток доступа по
протоколам http/https/telnet/ssh
– Список разрешенных IP-адресов для доступа
к управлению устройством
– Разграничение прав доступа admin/user
Функции COPM
– Поддержка приказа №70
– Поддержка приказа №268
– Поддержка спецификации Казахстана
3
Техническое описание
Комплексные решения для построения сетей
Физические параметры и параметры окружающей среды
Рабочий диапазон температур
от 0 до +40 С°
Относительная влажность
до 80 %
Уровень шума
от 44 до 60 дБ
Напряжение питания
сеть переменного тока: 220 В+-20 %, 50 Гц
сеть постоянного тока: -48 В+30 %-20 %
Варианты питания:
– один источник питания постоянного или переменного тока;
– два источника питания постоянного или переменного тока с возможностью горячей замены.
Источники питания
сеть переменного тока, источник питания
PM160-220/12 160 Вт
сеть постоянного тока, источник питания
PM100-48/12 100 Вт
Потребляемая мощность
не более 50 Вт
Размеры (Ш × В × Г)
430 × 45 × 340 мм
Исполнение
19" конструктив, типоразмер 1U
Масса
5,3 кг
www.eltex-co.ru
Гибридная платформа SMG-3016-SIGTRAN
Технические характеристики
АТС
IP-Network
АТС
SoftSwitch
H-248/MGCP
SIGTRAN (M2UA)
SIP
16E1
SS7
16E1
SS7
SMG-3016-SIGTRAN
SMG-3016-SIGTRAN
Схема применения
Поддержка протоколов из стека SIGTRAN позволяет прозрачно пропускать трафик DSS1 (Q.931) и SS7 поверх
IP-сетей от точки присоединения потока Е1 до точки терминации сигнального трафика — SSW.
При необходимости пропуска SS7-трафика:
– Исключается транзит через SIP-сигнализацию
– Узлом SS7-сети становится SSW, а не SMG
– Появляется возможность использования более 16 потоков Е1 в одном направлении (при использовании –
нескольких шлюзов SMG-1016M и/или SMG-2016)
– Количество потоков Е1 ограничивается только возможностями сигнального звена SS7.
4
Информация для заказа
Наименование
Описание
SMG-3016-SIGTRAN
Шасси цифрового шлюза SMG-3016-SIGTRAN: 4 слота для субмодулей C4Е1, 6 слотов для субмодулей
SM-VP-M300, 2 слота для источников питания PM160-220/12 и PM100-48/12
Модули для платформы SMG-3016-SIGTRAN
SM-VP-M300
Субмодуль SM-VP-M300 с поддержкой до 128 каналов VoIP (G.711)
C4Е1
Субмодуль C4Е1 с поддержкой до 4 потоков Е1
PM160-220/12
Источник питания PM160-220/12, 220 В AC, 160 Вт
PM100-48/12
Источник питания PM100-48/12, 48 В DC, 100 Вт
Опции для шлюза SMG-3016-SIGTRAN
SMG3-SIGTRAN
Активация протоколов SIGTRAN (M2UA, IUA), H.248 и MGCP в оборудовании SMG-3016
SMG3-SIGTRAN-SORM
Опция SMG3-SIGTRAN-SORM для активации функционала СОРМ на цифровом шлюзе SMG-3016-SIGTRAN
