Краткое техническое описание (Datasheet)
Техническое описание

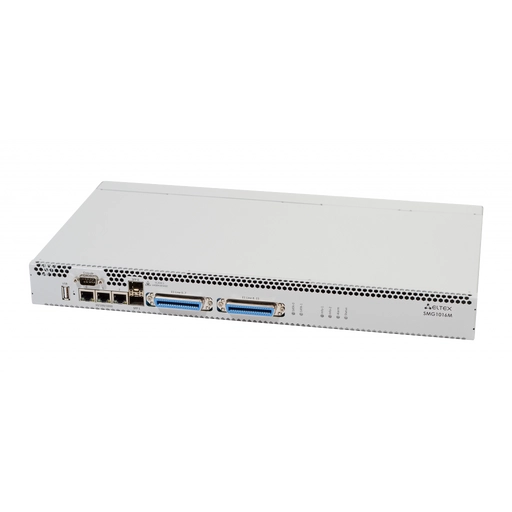

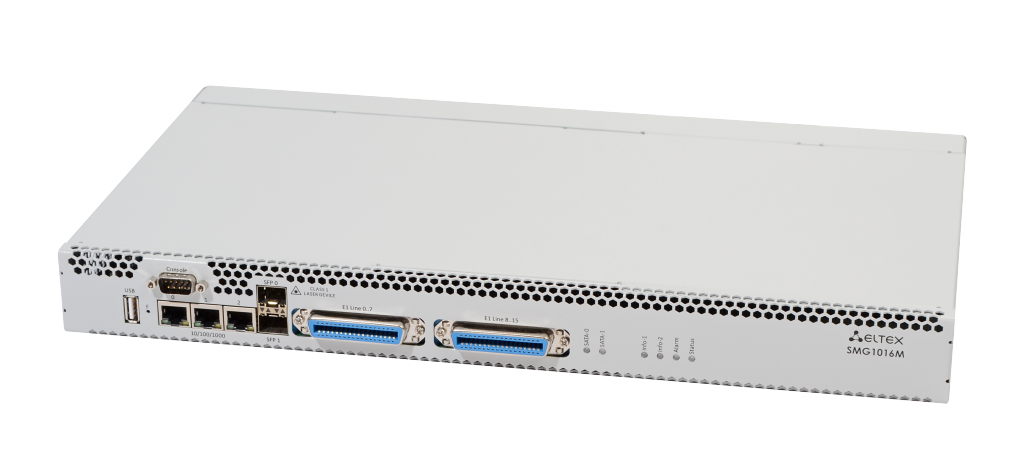

Транковый шлюз SMG-1016M-SIGTRAN
www.eltex-co.ru
1
Комплексные решения для построения сетей
– До 16 потоков Е1 (CENTRONICS-36)
– До 496 VoIP-каналов
– Поддержка SIGTRAN (M2UA, IUA)
– Поддержка H.248/MEGACO, MGCP
– Поддержка функций СОРМ
– Надежность операторского класса
– Масштабируемая платформа 1U
Платформа SMG-1016M-SIGTRAN предназначена для
трансляции сигнальных и медиаданных между
пакетными и традиционными сетями. Прозрачная
передача сигнализации SS7 и DSS1 ( .931) через Q
пакетные сети осуществляется благодаря поддержке
протоколов M2UA и IUA из стека SIGTRAN. Управ-
ление медиаканалами осуществляется по протоко-
лам .248/ или MGCP.H MEGACO
Строгое соответствие стандартам и высокая надёж-
ность операторского класса позволяют строить круп-
ные транзитные телефонные узлы на базе SMG-
1016M-SIGTRAN.
Масштабирование
SMG-1016M-SIGTRAN обеспечивает возможность
равномерного распределения инвестиций на мас-
штабирование в течение всего периода реализации
проекта. Шлюз поддерживает до 16 потоков Е1
(для трансляции сигнализаций DSS1 (Q.931) и SS7) и
до 496 каналов VoIP.
Надежность операторского класса
Равномерное распределение нагрузки между субмо-
дулями, резервирование источников питания, а также
использование современных технологий на базе па-
раллельных вычислений обеспечивают высокий уро-
вень отказоустойчивости транкового шлюза. Устрой-
ство SMG-1016M-SIGTRAN имеет возможность авто-
матического переключения на резервный модуль
питания в случае отказа основного.
Функциональная совместимость
Протоколы сигнализации реализованы в строгом
соответствии с рекомендациями RFC и стандартами
ITU-T, что обеспечивает 100% функциональную сов-
местимость SMG-1016M-SIGTRAN с MGC/SSW различ-
ных вендоров.
Транскодирование медиапотоков
Аппаратный транскодинг позволяет согласовывать
медиапотоки с различными кодеками, которые ис-
пользуются в современных сетях связи.
SoftSwitch
H.248, MGCP
M2UA, IUA
SS7, DSS1 (Q.931)
SMG-1016M-SIGTRAN
www.eltex-co.ru
2
Функциональные возможности
Техническое описание
Транковый шлюз SMG-1016M-SIGTRAN
Комплексные решения для построения сетей
Голосовые стандарты
– VAD (детектор активности речи)
– CNG (генерация комфортного шума)
– AEC (эхокомпенсация, рекомендация G.168)
Голосовые кодеки
– G.711 (a-law, µ-law)
– G.729 (A/B)
– G.723.1
– G.726 (32 Кбит/c)
Поддержка факсов
– T.38 Real-Time Fax
– G.711 (a-law, µ-law) pass-through
DTMF
– INBAND
– RFC 2833
– MGCP NOTIFY
– H.248/MEGACO NOTIFY
Гибкость
– Контроль активности разговорного соединения
(по наличию RTP или RTCP)
TDM протоколы
– SS7
– DSS1 (Q.931)
Протоколы VoIP
– SIGTRAN M2UA, IUA
– H.248/MEGACO, MGCP
Управление и мониторинг
– Мониторинг каналов потоков Е1 и VoIP в web-интер-
фейсе
– Аварийное логирование с возможностью сохранения ло-
гов на syslog-сервере
– Хранение трассировок на SSD-накопителе
– Информирование об авариях по SNMP
Емкость и производительность
– До 496 каналов VoIP
– До 16 потоков E1 (CENTRONICS-36)
– Максимальная интенсивность нагрузки – 14 cps
Интерфейсы
– 2 порта 1000BASE-X (2 слота для SFP-модулей)
– 3 порта 10/100/1000BASE-T (RJ-45)
– E1 (2 разъема CENTRONICS-36)
– 2 порта SATA (для установки модулей памяти SSD)
Безопасность
– Вывод в syslog всех попыток доступа к устройству
– Автоматическая блокировка по IP-адресу после
неуспешных попыток доступа по протоколам
http/ https/telnet/ssh
– Список разрешенных IP-адресов для доступа к управ-
лению устройством
– Разграничение прав доступа admin/user
Функции СОРМ
– Поддержка приказа №70
– Поддержка приказа №268
– Поддержка спецификации Казахстана
www.eltex.nsk.ru
www.eltex-co.ru
2
www.eltex.nsk.ru
Текущая версия ПО 1.6.1
Физические параметры и параметры окружающей среды
Рабочий диапазон температур
от 0 до +40 °С
Относительная влажность
до 80 %
Уровень шума
от 44 до 60 дБ
Напряжение питания
сеть постоянного тока: -48 В +30%-20%
сеть переменного тока: 220 В +-20%, 50 Гц
Варианты питания:
- один источник питания постоянного или переменного тока;
- два источника питания постоянного или переменного тока, с возможностью горячей
замены.
Источники питания
сеть постоянного тока, источник питания
PM100-48/12 100 Вт
сеть переменного тока, источник питания
PM160-220/12 160 Вт
Потребляемая мощность
не более 50 Вт
Размеры (Ш × В × Г)
430 × 45 × 260 мм
Конструктив
19" конструктив, типоразмер 1U
Масса
3,2 кг
Технические характеристики
Техническое описание
Транковый шлюз SMG-1016M-SIGTRAN
Комплексные решения для построения сетей
Наименование
Описание
SMG-1016M-SIGTRAN
Шасси цифрового шлюза SMG-1016M-SIGTRAN: 4 слота для субмодулей C4Е1, 6 слотов для суб-
модулей SM-VP-M300, 2 слота для модулей питания PM160-220/12 и PM100-48/12
Модули для платформы SMG-1016M-SIGTRAN
SM-VP-M300
Субмодуль SM-VP-M300 с поддержкой до 128 каналов VoIP (G.711)
C4Е1
Субмодуль C4Е1 с поддержкой до 4 потоков Е1
SSD-8Gb
Встраиваемый SSD-накопитель для оборудования SMG-1016M-SIGTRAN, 8 Гбайт, форм-фактор:
44×30 мм, 22P/90D
PM160-220/12
Модуль питания PM160-220/12, 220 В AC, 160 Вт
PM100-48/12
Модуль питания PM100-48/12, 48 В DC, 100 Вт
Кабели
UTP-18-X
Кабель UTP-18-X: 18-парный кабель длиной X метров, оконченный разъемами CENTRONICS-36
(X=4, 6, 12, 20, 30)
Опции для шлюза SMG-1016M-SIGTRAN
SMG1-SIGTRAN
Активация протоколов SIGTRAN (M2UA, IUA), H.248 и MGCP в оборудовании SMG-1016M
SMG1-SIGTRAN-SORM
Опция SMG1-SIGTRAN-SORM для активации функционала СОРМ на цифровом шлюзе
SMG-1016M-SIGTRAN
www.eltex-co.ru
3
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и про-
изводитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции в
инфраструктуру Заказчика — приоритетное направление развития
компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
О компании ELTEX
АТС
IP-Network
АТС
SMG-1016M-SIGTRAN
SoftSwitch
H-248/MGCP
SIGTRAN (M2UA)
SIP
16E1
SS7
16E1
SS7
Поддержка протоколов из стека SIGTRAN позволяет прозрачно пропускать трафик DSS1 (Q.931) и SS7 поверх IP-сетей
от точки присоединения потока Е1 до точки терминации сигнального трафика — SSW.
При необходимости пропуска SS7-трафика:
– Исключается транзит через SIP-сигнализацию;
– Узлом SS7-сети становится SSW, а не SMG;
– Появляется возможность использования более 16 потоков Е1 в одном направлении (при использовании – несколь-
ких шлюзов SMG-1016M и/или SMG-2016);
– Количество потоков Е1 ограничивается только возможностями сигнального звена SS7.
SMG-1016M-SIGTRAN
Информация для заказа
Схема применения
