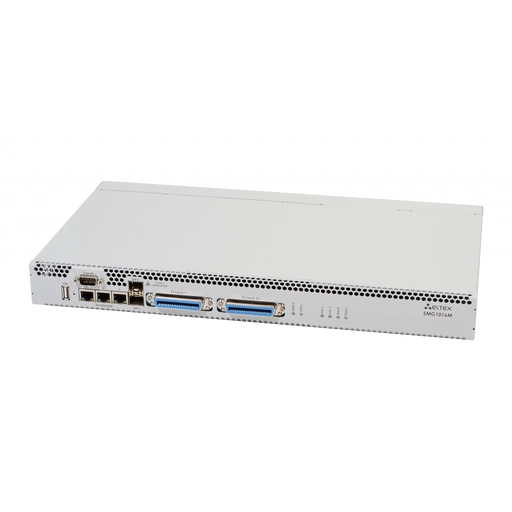

Eltex SMG-1016M-V52AN
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Краткое техническое описание (Datasheet)
Техническое описание

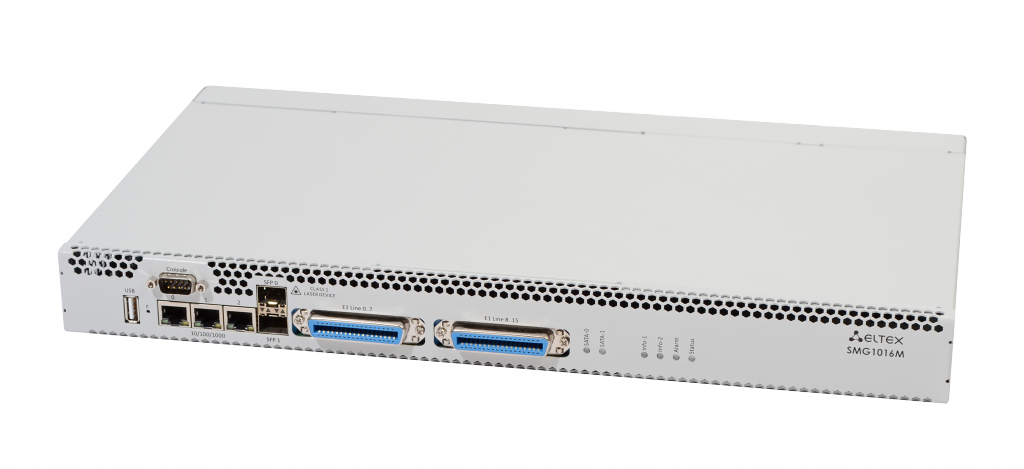

Транковый шлюз SMG-1016M-V52AN
www.eltex-co.ru
1
Комплексные решения для построения сетей
– Равномерное распределение нагрузки
– Высокое качество обработки голоса
– Надёжность операторского класса
– Масштабируемая платформа 1U
– До 768 VoIP-каналов
– До 16 потоков Е1
Надёжность операторского класса
SMG-1016M-V52AN обеспечивает возможность
равномерного распределения инвестиций на масшта-
бирование в течение всего периода реализации
проекта. Шлюз поддерживает до 16 потоков Е1
(V52) и до 768 каналов VoIP.
Масштабирование
Платформа SMG-1016M-V52AN является абонентским
выносом, который взаимодействует с опорной АТС по
протоколу V5.2 и может быть использован для
расширения абонентской ёмкости опорной АТС
посредством протокола SIP. Широкая функциональность,
строгое соответствие стандартам и высокая надёжность
операторского класса позволяют решать на базе SMG-
1016M-V52AN большинство возникающих у операто-
ров и сервис-провайдеров задач.
Равномерное распределение нагрузки между суб-
модулями, резервирование источников питания, а
также использование современных технологий на базе
параллельных вычислений обеспечивают высокий
уровень отказоустойчивости транкового шлюза SMG-
1016M-V52AN с автоматическим переключением на
резервный субмодуль в случае отказа любого
субмодуля системы, а также модуля питания.
Строгое соответствие требованиям современных
протоколов, рекомендаций и стандартов обеспечивает
100% функциональную совместимость SMG-1016M-
V52AN с различным оборудованием: цифровыми АТС, IP-
АТС, Softswitch, VoIP-шлюзами, SIP-телефонами, програм-
мными SIP-клиентами и др.
Функциональная совместимость
Транскодирование медиапотоков
Аппаратный транскодинг позволяет согласовывать
медиапотоки с различными VoIP-кодеками, которые
используются в современных сетях связи.
Интеллектуальная защита IP-сетей
В транковом шлюзе SMG-1016M-V52AN реализована
интеллектуальная защита от несанкционированных
внешних подключений SIP-абонентов (Динамический
брандмауэр, Статический брандмауэр, черные/белые
списки ip-адресов и подсетей и др.), а также по протоколам
http/https/telnet/ssh. Для дополнительной защиты при
подключении к публичным IP-сетям предусмотрена
совместимость с пограничными контроллерами сессий
(например, SBC-1000), выполняющими функции
межсетевых экранов для VoIP-сетей.
www.eltex-co.ru
2
Функциональные возможности
Техническое описание
Транковый шлюз SMG-1016M-V52AN
Комплексные решения для построения сетей
– Создание нескольких сетевых интерфейсов
для телефонии (SIP, RTP) с разными IP-адресами
– Контроль активности разговорного соединения
(по наличию RTP или RTCP)
TDM протоколы
– V5.2 AN
– CNG (генерация комфортного шума)
– AEC (эхо компенсация, рекомендация G.168)
Голосовые кодеки
– G.711 (a-law, µ-law), G.729 (A/B), G.723.1, G.726 (32
Кбит/c)
Поддержка факсов
– T.38 Real-Time Fax, G.711 (a-law, µ-law) pass-through
Качество обслуживания (QoS)
– Назначение Diffserv и приоритетов 802.1р для SIP и RTP
– Динамический и статический джиттер-буфер
– Ограничение скорости исх./вх. трафика
DTMF
– Передача методами INBAND, RFC 2833, SIP INFO, SIP
NOTIFY
Биллинг
– Запись биллинговой информации в CDR-файл,
параллельная запись CDR-файла на локальный HDD-
диск и удаленный FTP-сервер
Гибкость
Управление вызовами
– Взаимодействие со STUN-сервером на SIP-интерфейсе
– Модификация номера до и после маршрутизации
– Ограничение количества линий на абонента
– Выгрузка — загрузка конфигурации одним файлом
– Ограничение количества входящих и исходящих линий
на абонента
Голосовые стандарты
– VAD (детектор активности речи)
Протоколы VoIP
– SIP
Управление и мониторинг
– Мониторинг каналов потоков Е1 и VoIP в web-
интерфейсе
– Аварийное логирование с возможностью сохранения
логов на syslog-сервере
– Хранение трассировок на SSD-накопителе
– Информирование об авариях по SNMP
Емкость и производительность
– До 768 каналов VoIP
– До 16 потоков E1 (CENTRONICS-36)
– Максимальная интенсивность нагрузки — 14 cps
Интерфейсы
– 2 порта 1000BASE-X (2 слота для SFP-модулей)
– 3 порта 10/100/1000BASE-T (RJ-45)
– E1 (2 разъема CENTRONICS-36)
– 2 порта SATA (для установки модулей памяти SSD)
Безопасность
– Черный и белый списки IP-адресов для регистрации
– Вывод в syslog всех попыток доступа к устройству
– Автоматическая блокировка по IP-адресу после
неуспешных попыток регистрации и/или доступа по
протоколам http/https/telnet/ssh
– Список разрешенных IP-адресов для доступа к
управлению устройством
– Разграничение прав доступа admin/user
– Контроль IP-адреса источника встречного
RTP-потока
Расширенный функционал SIP
– Регистрация и аутентификация до 2000 SIP-абонентов
– Взаимодействие SIP
www.eltex.nsk.ru
Текущая версия ПО 1.0.2
Физические параметры и параметры окружающей среды
Рабочий диапазон температур
От 0 до +40 С °
Относительная влажность
До 80 %
Уровень шума
От 44 до 60 дБ
Напряжение питания
Сеть постоянного тока: -48В+30%-20%
Сеть переменного тока: 220В+-20%, 50 Гц
Варианты питания:
-один источник питания постоянного или переменного тока;
-два источника питания постоянного или переменного тока, с возможностью горячей замены.
Источники питания
Сеть постоянного тока, источник питания
PM100-48/12 100 Вт
Сеть переменного тока, источник питания
PM160-220/12 160 Вт
Потребляемая мощность
Не более 50 Вт
Размеры (Ш × В × Г)
430 × 45 × 260 мм
Исполнение
19" конструктив, типоразмер 1U
Масса
3,2 кг
Схемы применения
Техническое описание
Транковый шлюз SMG-1016M-V52AN
Комплексные решения для построения сетей
3
SMG 1016М-V52AN
Транковый шлюз
V5.2 LE
Абонентский вынос по протоколу V5.2
SMG-1016M-V52AN является абонентским выносом,
который взаимодействует с опорной АТС по протоко-
лу V5.2AN и может быть использован для разреше-
ния абонентской ёмкости опорной АТС посредством
протокола SIP.
Наименование
Описание
SMG-1016M-V52AN
Шасси цифрового шлюза SMG-1016M-V52AN: 4 слота для субмодулей C4Е1, 6 слотов для субмодулей SM-VP-M300, 2
слота для модулей питания PM160-220/12 и PM100-48/12
Модули для платформы SMG-1016M
SM-VP-M300
Субмодуль SM-VP-M300 с поддержкой до 128 каналов VoIP (G.711)
C4Е1
Субмодуль C4Е1 с поддержкой до 4 потоков Е1
SSD-8Gb
Встраиваемый SSD-накопитель для оборудования SMG-1016M, 8 Гбайт, форм-фактор: 44×30 мм, 22P/90D
PM160-220/12
Модуль питания PM160-220/12, 220 В AC, 160 Вт
PM100-48/12
Модуль питания PM100-48/12, 48 В DC, 100 Вт
Кабели
UTP-18-X
Кабель UTP-18-X: 18-парный кабель длиной X метров, оконченный разъемами CENTRONICS-36 (X=4, 6, 12, 20, 30)
Информация для заказа
www.eltex-co.ru
3
Сделать заказ
Предприятие “ЭЛТЕКС” — ведущий российский разработчик и
производитель коммуникационного оборудования с 30-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика — приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
