Краткое техническое описание (Datasheet)
– высокая производительность
– Dual Band Wi-Fi 802.11a/b/g/n
– поддержка 3G/4G-модемов
– TR-069/DHCP-based autoprovisioning
– 2 FXS порта
– SFP WAN
Triple Play Home терминал
Передача IPTV по Wi-Fi на частоте 5 ГГц
Качественная и современная телефония
Система управления Eltex.ACS (TR-069)
Простота использования
RG-4402GF-W – это единая точка доступа к Triple Play
сервисам по медным и оптическим сетям: быстрый
Интернет, качественная телефонная связь, Full HD IPTV.
В устройстве реализован расширенный функционал для
стабильной доставки IP-телевидения по беспроводной
сети: плавность и непрерывность воспроизведения
видео обеспечиваются специальным программным
функционалом. Устройство предоставляет возможность
одновременной трансляции видеопотоков и передачи
данных на частотах 2,4 и 5 ГГц.
Домашние пользователи получают доступ к широкому
набору услуг ДВО: передача вызова, удержание вызова,
трехсторонняя конференция, определитель номера,
переадресация, горячая линия и другие. Для качествен-
ной передачи голоса реализованы механизмы QoS.
Система автоконфигурирования Eltex.ACS, реализован-
ная на базе протокола TR-069, предоставляет оператору
удобный функционал по управлению версиями ПО и
конфигурацией абонентских устройств. Eltex.ACS
автоматически загружает в устройство индивидуаль-
ную конфигурацию в соответствии с учетными
данными абонента. Функция интеллектуального
обновления версий ПО последовательно работает с
устройствами на сети, обновляя группы устройств в
порядке заданной очереди. Система Eltex.ACS имеет
NorthBoundInterface (NBI) для стыковки с OSS комплек-
сами.
Понятное меню, дружественный интерфейс управле-
ния с поддержкой мультиязычности обеспечивают
простоту использования VoIP-шлюза на сетях россий-
ских и зарубежных операторов.
Техническое описание

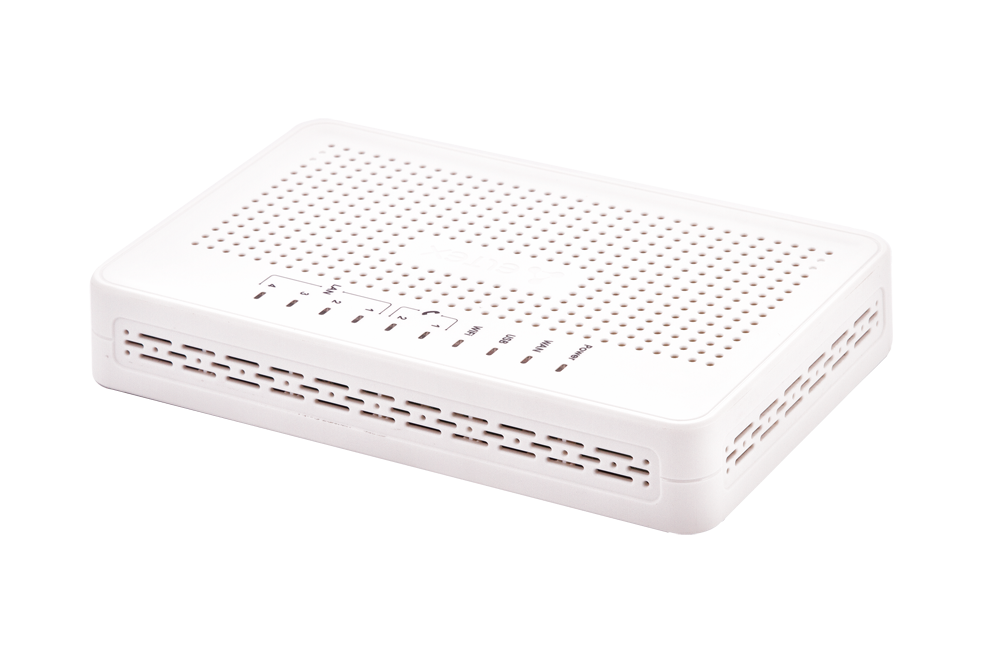

Абонентский маршрутизатор RG-4402GF-W
www.eltex.nsk.ru
1
Конфигурация интерфесов
Наименование
WAN
LAN
FXS
USB
Wi-Fi
RG-4402GF-W
1xSFP
4x1G
2
1xUSB2.0
Комплексные решения для построения сетей
Схема применения RG-4402GF-W
3G/4G модем
Телефонные
аппараты
RG-4402GF-W
Сеть
провайдера
USB2.0
POTS
ПК c Wi-Fi модулем
Wi-Fi 802.11b/g/n
2,4 GHz/5GHz
STB NV
ПК
Резервирование
При отсутствии связи с основным SSW, производится
автоматическое переключение на резервный SIP-сервер
с контролем работоспособности основного. При потере
связи с обоими серверами IP- телефонии, сохраняется
возможность локальной связи между абонентами
шлюза.
Техническое описание
Абонентский маршрутизатор RG-4402GF-W
www.eltex.nsk.ru
2
Комплексные решения для построения сетей
Интерфейсы
Протоколы VoIP
Голосовые кодеки
Передача факса
Голосовые стандарты
DTMF
Дополнительные виды обслуживания
Функционал VoIP
Качество обслуживания (QoS)
– 2 порта FXS
– 1 порт WAN 100/1000 Base-X
– 4 порта LAN 10/100/1000Base-T
– 1 порт USB
– Wi-Fi IEEE 802.11b/g/n 2.4 ГГц и 802.11a/n 5ГГц
– SIP
– G.711 (a-law, µ-law)
– G.722
– G.723.1
– G.726
– G.729 (A/B)
– T.38 UDP Real-Time Fax
– G.711 (a-law, µ-law) pass-through
– VAD (детектор активности речи)
– CNG (генерация комфортного шума)
– AEC (эхо компенсация, рекомендации G.165, G.168)
– Обнаружение и генерирование сигналов DTMF
– Передача методами INBAND, RFC 2833, SIP INFO
– Удержание вызова (Call Hold)
– Передача вызова (Call Transfer)
– Уведомление о поступлении нового вызова (Call Waiting)
– Переадресация по занятости (CFB)
– Переадресация по неответу (CFNR)
– Безусловная переадресация (CFU)
– Caller ID
– Запрет выдачи Caller ID (CLIR)
– Горячая/теплая линия (Hotline/Warmline)
– Групповой вызов (Call Group)
– Трехсторонняя конференция (3-Way Conference)
– Внутренняя коммутация соединений
– Работа без SIP-сервера
– Гибкий план нумерации
– Профили настроек для портов
– Применение настроек без перезагрузки
– Поддержка IMS (3GPP TS 24.623) для управления услугами Call Hold,
Call Waiting, 3-Way Conference, Hotline
– Поддержка SIP TLS
– Назначение Diffserv и 802.1р для пакетов SIP и RTP
– Приоритетизация входящего трафика согласно DSCP и 802.1p
Типы подключений
Сетевые функции
Поддерживаемые спецификации
Управление
Безопасность
Порт USB
– Статический IP-адрес
– DHCP - клиент
– PPPoE
– PPTP
– L2TP
– NAT
– Статическая и динамическая маршрутизация
– Поддержка VLAN (реализована модель VLAN per service)
– Поддержка IGMP
– DHCP-, DNS-сервер на стороне LAN
– «Проброс» портов (Port forwarding)
– Работа в режиме маршрутизатора (router) и моста (bridge)
– Сетевой экран (firewall)
– Мультисервисная модель: раздельная настройка сетевых
параметров для каждого сервиса: Internet, VoIP, IPTV
– Режим «3G-роутер»
– UPnP
– IPSec (для удаленного управления)
– RFC 3261 SIP 2.0
– RFC 3262 SIP PRACK
– RFC 4566 Session Description Protocol (SDP)
– RFC 3263 Locating SIP servers for DNS lookup SRV and A records
– RFC 3264 SDP Offer/Answer Model
– RFC 3311 SIP Update
– RFC 3515 SIP REFER
– RFC 3891 SIP Replaces Header
– RFC 3892 SIP Referred-By Mechanism
– RFC 4028 SIP Session Timer
– RFC 2976 SIP INFO Method
– RFC 2833 RTP Payload for DTMF Digits, Flash event
– RFC 3108 Attributes ecan and silenceSupp in SDP
– RFC 4579 SIP Call Control - Conferencing for User Agents
– RFC 3361 DHCP Option 120
– RFC 3550 RTP A Transport Protocol for Real-Time Applications
– RFC 3611 RTP Control Protocol Extended Reports (RTCP XR)
– WEB (русская и английская версия)
– Telnet
– SSH
– FTP
– Syslog
– TR-069 (рекомендуется работа с Eltex ACS-сервер)
– DHCP-autoprovisioning (периодически и по расписанию)
– SNMP (конфигурирование, мониторинг)
– Проверка имени пользователя и пароля
– Firewall
– Разграничение прав доступа admin/user/viewer
– Подключение USB-накопителя с файловыми системами
FAT/FAT32/EXT2/EXT3/EXT4/NTFS
– Подключение USB 3G/4G модема – работа в режиме 3G/4G роутера
Функциональные возможности
Текущая версия ПО 1.14.0
Основные технические характеристики
Физические характеристики
Беспроводная сеть
– Процессор Realtek 8954С
– SDRAM 128 МБ
– Flash 8 МБ
– OС Linux
– Адаптер питания: 12 В DC, 1 A
– Потребляемая мощность: не более 11,5 Вт
– Рабочий диапазон: +5 °С до +40 °С
– Относительная влажность: до 80%
– Габариты: 187х125х32 мм, настольное исполнение
– Поддержка Wi-Fi IEEE 802.11a/b/g/n (до 300 Мбит/с)
– Одновременная работа на частотах 2,4 ГГц и 5 ГГц
– Расширенные настройки Wi-Fi для улучшения качества передачи
данных
– Регулировка мощности Wi-Fi передатчика
– 64/128/152-битное WEP- шифрование данных, TKIP и AES
– Энергосбережение
– Передача IPTV по беспроводной сети
– Работа в качестве Wi-Fi клиента
Сделать заказ
Предприятие “ЭЛТЕКС” - ведущий российский разработчик и
производитель коммуникационного оборудования с 20-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика - приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.nsk.ru www.eltex.nsk.ru
Параметры беспроводной сети
– Поддержка стандарта 802.11 a/b/g/n
– 64/128/152-битное WEP- шифрование данных, WEP, WPA/WPA2
– Частотный диапазон 2400 ~ 2483.5 МГц, 5150 ~ 5350 МГц
– Модуляция BPSK, QPSK, 16 QAM, 64 QAM, DBPSK, DQPSK, CCK
– Скорость передачи данных, Мбит/с
– 802.11b(CCK): 1, 2, 5.5 ,11
– 802.11g(OFDM): 6, 9, 12 , 18, 24, 36, 48, 54
– 802.11n (HT20, 800ns GI): 130, 117, 104, 78, 52, 39, 26, 13
– 802.11n (HT40, 400ns GI): 300, 270, 240, 180, 120, 90, 60
– 802.11n (HT40, 800ns GI): 270, 243, 216, 162, 108, 81, 54, 27
– Максимальная выходная мощность передатчика:
– 802.11b (11 Mbps): 16,5 дБм
– 802.11g (54 Mbps): 12,5 дБм
– 802.11n (HT20-MCS7): 10,5 дБм
– 802.11n (HT40-MCS7): 9,5 дБм
– Чувствительность приемника
– 802.11b (11 Mbps): -86 дБм
– 802.11g (54 Mbps): -73 дБм
– 802.11n (HT20-MCS7): -68 дБм
– 802.11n (HT40-MCS7): -65 дБм
www.eltex.nsk.ru
3
Функциональные возможности (продолжение)
Наименование
Описание
RG-4402GF-W
Абонентский маршрутизатор с поддержкой VoIP RG-4402GF-W: 2xFXS, 1xSFP,
4xLAN, 1xUSB, Dual Band Wi-Fi 802.11b/g/n
Сопутствующее программное обеспечение
ACS-CPE-256
Опция ACS-CPE-256 системы Eltex.ACS для автоконфигурирования Eltex CPE:
256 абонентских устройств
ACS-CPE-512
Опция ACS-CPE-512 системы Eltex.ACS для автоконфигурирования Eltex CPE:
512 абонентских устройств
ACS-CPE-1024
Опция ACS-CPE-1024 системы Eltex.ACS для автоконфигурирования Eltex CPE:
1024 абонентских устройств
