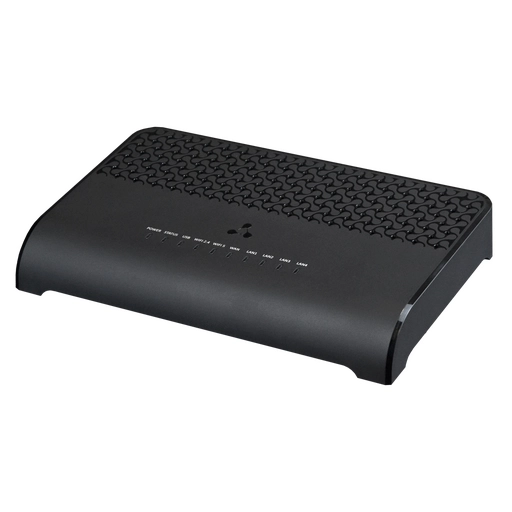

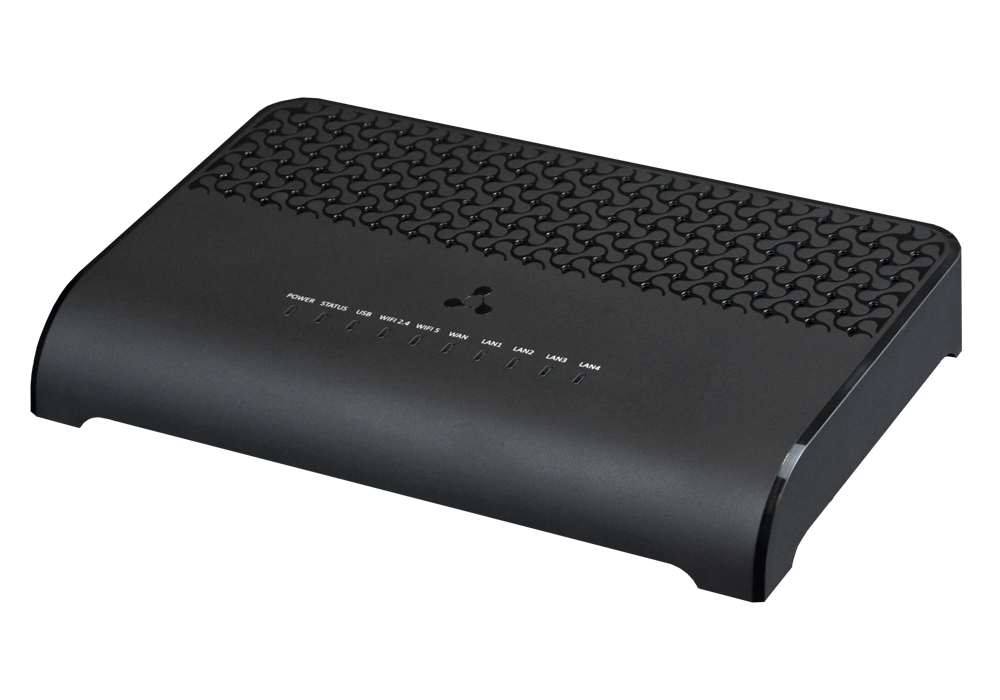

Eltex RG-5520G-Wax-Z

Eltex RG-5520G-Wax-Z
Сытый Александр
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
+7 (903) 599 20 48
Документация
Предыдущие версии
Описание
Предыдущие версии
Душевная тех. поддержка

Краткое техническое описание (Datasheet)

RG-5520G-Wax — двухдиапазонный Wi-Fi роутер с гигабитными портами LAN Ethernet и 2.5 гигабитным портом /Wax-Z
WAN Ethernet с мощным двухъядерным процессором. Устройство поддерживает стандарт 802.11ax, который рабо-
тает одновременно с двумя потоками, обеспечивая скорость до 1.201 Гбит/с на диапазоне 5 ГГц. Использование тех-
нологии MU MIMO позволяет сделать устройство универсальным решением для организации корпоративных сетей.
Удобство администрирования
Возможности централизованной загрузки конфигурации, интеллектуального обновления ПО и сбора данных о сос-
тоянии абонентских устройств реализованы в системе ELTEX.ACS на базе протокола TR-069. Данная система обес-
печивает простоту управления парком ELTEX CPE и снижает эксплуатационные затраты на обслуживание сети (OPEX).
Кастомизация
Доступны следующие способы кастомизации: изменение цвета корпуса, нанесение логотипа, расширение комп-
лектации и другие опции по дополнительному договору.
Преимущества технологии EasyMesh
џСетевой интеллект: самоорганизующаяся и самооптимизирующаяся сеть собирает информацию и реагирует на се-
тевые условия для обеспечения максимальной производительности.
џЭффективная балансировка нагрузки: позволяет устройствам перемещаться к лучшему соединению.
џМасштабируемость: позволяет легко добавлять дополнительные точки доступа Wi-Fi EasyMesh.
Хаб умного дома
В состав Wi-Fi роутеров входит хаб умного дома, поддерживающий работу с датчиками и устройствами по протоколу
Z-Wave¹.
Техническое описание
Wi-Fi роутер RG-5520G-Wax/RG-5520G-Wax-Z
Комплексные решения для построения сетей
–Двухъядерный процессор 1.15 ГГц
–Ethernet-порт WAN 2,5 Гбит/с
–Ethernet-порты LAN 1 Гбит/с
– Двухдиапазонный Wi-Fi со скоростью
до 1774,5 Мбит/с
–2×2 MU MIMO
– TR-069
– Гостевые Wi-Fi сети (Multi-SSID)
–Возможность кастомизации
–Класс Wi-Fi — AX1800
–Wi-Fi a/b/g/n/ac/ax
–Wi-Fi EasyMesh (802.11 k/v)
–Умный дом (Z-Wave¹)
www.eltex-co.ru
1
1 Для RG-5520G-Wax-Z.
RG-5520G-Wax rev.B/RG-5520G-Wax-Z rev.B
RG-5520G-Wax/RG-5520G-Wax-Z
Техническое описание
Комплексные решения для построения сетей
www.eltex-co.ru
2
Функциональные возможности
Основные технические характеристики
– RAM 256 МБ
– Flash 128 МБ
Интерфейсы
– 1 порт WAN 10/100/1000/2500BASE-T (RJ-45)
– 4 порта LAN 10/100/1000BASE-T (RJ-45)
– Wi-Fi 2.4 ГГц b/g/n/ax
– Wi-Fi 5 ГГц a/n/ac/ax
– 1 USB 2.0×
– Встроенный Z-Wave-интерфейс управления «Умный
дом»¹
Сетевые функции
– Поддержка MultiWAN
– Поддержка QoS
– Поддержка NAT
– «Проброс» портов (Port forwarding)
– Поддержка DMZ
– Поддержка ALG (FTP, TFTP, H323, SIP, PPTP)
– Поддержка IP Passthrough
– Работа в режиме маршрутизатора (router) и моста
(bridge)
– DHCP-сервер на стороне LAN
– Сетевой экран (Firewall)
– Статическая и динамическая маршрутизация
– Поддержка Dynamic DNS
– Мультисервисная модель: раздельная настройка
сетевых параметров для каждого сервиса: Internet,
TR-069, IPTV
– Поддержка UPnP
– Поддержка IGMP Snooping
– Поддержка IGMP Proxy
– Поддержка MLD Snooping
– Поддержка MLD Proxy
– Поддержка UDP-to-HTTP Proxy
– Синхронизация времени по NTP
– Ограничение доступа к устройству через WAN и LAN
– SSH
– Telnet
– Jumbo Frame (до 9200 байт)
– IPv4, IРv6
– Поддержка 3G/4G-модемов
– Поддержка FTP, Samba, DLNA
Типы подключений
– Статический IP-адрес
– DHCP
– PPPoE
– L2TP
– PPTP
– WireGuard
– 6rd
Wi-Fi роутер RG-5520G-Wax/RG-5520G-Wax-Z
Конфигурация интерфейсов
RG-5520G-Wax
RG-5520G-Wax-Z
WAN
1 x 2.5G
1 x 2.5G
LAN
4 x 1G
4 x 1G
USB
1 х USB 2.0
1 х USB 2.0
Wi-Fi
a/b/g/n/ac/ax
a/b/g/n/ac/ax
Встроенный Z-Wave-интерфейс
управления «Умный дом»
нет
есть
1 Для RG-5520G-Wax-Z.
Техническое описание
Комплексные решения для построения сетей
www.eltex-co.ru
3
Схема применения
Wi-Fi роутер RG-5520G-Wax/RG-5520G-Wax-Z
Wi-Fi 2.4 ГГц/5 ГГц
Wi-Fi роутер
RG-5520G-Wax/
RG-5520G-Wax-Z
Сеть
провайдера
ТВ-приставка NV
ПК
ТВ-приставка NV
Функциональные возможности (продолжение)
Параметры беспроводного интерфейса
– Поддержка EasyMesh (IEEE 802.11k/v)
– Поддержка стандартов шифрования
WPA/WPA2/WPA3
– Частотный диапазон:
– 2402–2482 МГц
– 5170–5330 МГц
– 5650–5835 МГц
– MIMO:
– 2.4 ГГц: 2 2 MU MIMO×
– 5 ГГц 2 2 MU MIMO: ×
– Максимальная выходная мощность передатчика:
– 2.4 ГГц: до 21 дБм
– 5 ГГц: до 22 дБм
– Коэффициент усиления антенн:
– 2.4 ГГц: 2 3 дБи×
– 5 ГГц: 2 4 дБи×
– Чувствительность приемника:
– 2.4 ГГц: до -94 дБм
– 5 ГГц: до -95 дБм
– Скорость передачи данных:
– 2.4 ГГц: до 573,5 Мбит/с (HE40_MCS11)
– 5 ГГц: до 1201 Мбит/с (HE80_MCS11)
Управление и диагностика
– Web-интерфейс
– TR-069
– SSH
– Telnet
Физические характеристики
– Питание: внешний адаптер питания 12 В DC, 2 А
– Потребляемая мощность: не более 16 Вт
– Рабочий диапазон температур: от +5 до +40 С°
– ая влажность при температуре 25 : Относительн °С
до 80 %
– Габариты (Ш × В × Г):
– — RG-5520G-Wax/RG-5520G-Wax-Z
234 36 135 мм× ×
– RG-5520G-Wax rev.B/RG-5520G-Wax-Z rev.B —
230 35 138 мм× ×
– Масса:
– RG-5520G-Wax/RG-5520G-Wax-Z — 0,355 кг
– RG-5520G-Wax rev.B/RG-5520G-Wax-Z rev.B — 0,359 кг
Комплексные решения для построения сетей
Абонентский маршрутизатор RG-5440G-WZ
Техническое описание
О компании Eltex Сделать заказ
+7 (383) 274 48 48
+7 (383) 274 48 49
www.eltex-co.ru
4
Техническое описание
Комплексные решения для построения сетей
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции в
инфраструктуру Заказчика — приоритетное направление развития
компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
О компании ELTEX
Информация для заказа
Wi-Fi роутер RG-5520G-Wax/RG-5520G-Wax-Z
IP-сеть
ПК
Wi-Fi роутер
(RG-5520G-Wax-Z)
Ноутбук
Смартфон
Телевизор
Принтер
Планшетный
ПК
Камера
RR-10
Wi-Fi
2.4 ГГц, 5 ГГц
Схема решения Wi-Fi Easymesh
Wi-Fi
2.4 ГГц, 5 ГГц
Наименование
Описание
RG-5520G-Wax
Wi-Fi роутер RG-5520G-Wax: 1 WAN, 4 LAN, 1 USB, Wi-Fi 802.11a/b/g/n/ac/ax × × ×
RG-5520G-Wax-Z
Wi-Fi роутер с хабом умного дома Eltex Home RG-5520G-Wax-Z: 1 WAN, 4 LAN, 1 USB, Wi-Fi × × ×
802.11a/b/g/n/ac/ax, встроенный Z-Wave-модуль
Сопутствующие товары
RR-10
Репитер беспроводного сигнала
RR-11
Репитер беспроводного сигнала
Сопутствующее программное обеспечение
ACS-CPE
Опция ACS-CPE системы ELTEX.ACS для автоконфигурирования ELTEX CPE:
256/512/1024 абонентских устройств
