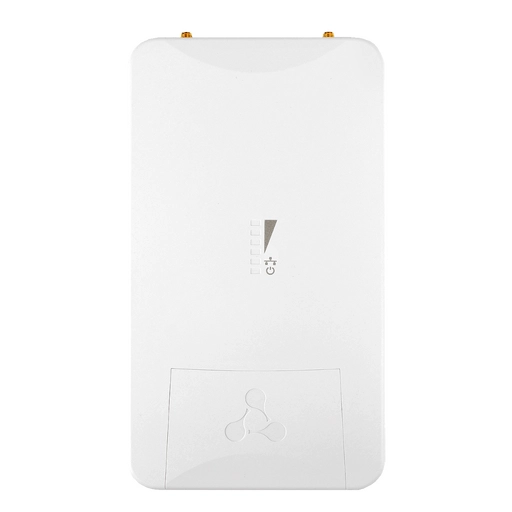

Eltex WOP-3ax-LR6
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Краткое техническое описание (Datasheet)
Базовая станция

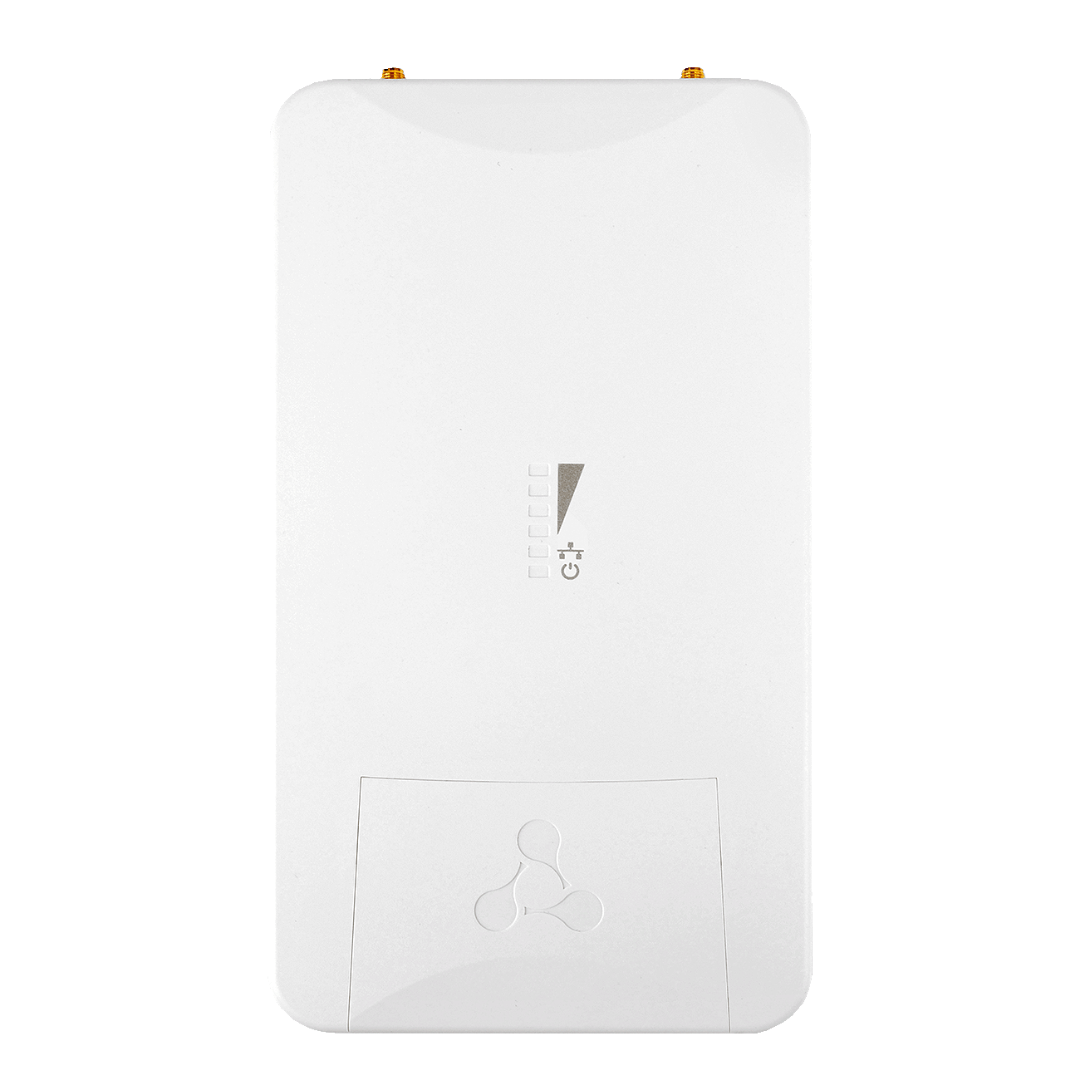

WОP-3ax-LR6 — устройство нового поколения Wi-Fi 6E, предназ-
наченное для организации БШПД-сети в массивах частной за-
стройки. WОP-3ax-LR6 позволяет обеспечить широкополосный
доступ в Интернет клиентам на больших расстояниях и предоста-
вить сервисы Triple Play. Устройство является незаменимым ре-
шением для организации беспроводной сети в различных кли-
матических условиях — в широком диапазоне рабочих темпе-
ратур и высокой влажности, с возможностью подключения раз-
личных типов секторных антенн.
Масштабируемость решения
Базовая станция WОP-3ax-LR6 — новейшее гибкое решение,
обеспечивающее большую зону покрытия сети за счет мощнос-
ти передатчика (до 26 дБм) и использования секторных антенн.
Благодаря высокой производительности аппаратной платфор-
мы, возможностям масштабирования и интуитивно понятному
интерфейсу можно легко и быстро разворачивать беспровод-
ную IT-инфраструктуру.
Беспроводное подключение
Благодаря поддержке стандарта IEEE 802.11aх базовая стан-
ция WОP-3ax-LR6 обеспечивает скорость передачи данных до
2402 Мбит/c.
Использование технологии MU-MIMO и секторных антенн по-
зволяет сделать WОP-3ax-LR6 универсальным решением для
организации БШПД-сетей.
Производительность
Для стабильной и непрерывной работы устройства использу-
ются высокопроизводительные процессоры, позволяющие до-
биться высоких показателей в скорости обработки данных и на-
илучшей эффективности работы по технологии FBWA (фикси-
рованного широкополосного беспроводного доступа).
Безопасность
Для обеспечения безопасного соединения предусмотрены со-
временные технологии аутентификации. Используется шиф-
рование WPA3, а также централизованная авторизация через
RADIUS-сервер (802.1X WPA3 Enterprise).
Для управления базовой станцией предусмотрено разделе-
ние прав доступа по ролям с возможностью аутентификации
по локальной учетной записи, а также через RADIUS-сервер.
Питание
Технология PoE+ дает возможность установки оборудования в
любых местах, независимо от расположения источника электро-
питания, позволяет экономить на стоимости силовых кабелей и
делает инсталляцию простой и не требующей больших затрат
времени.
Схема применения
Конфигурация интерфейсов
Точка доступа
WOP-3ax-LR6
Наименование
Ethernet
SFP
Разъемы типа SMA для
подключения антенны
WOP-3ax-LR6
1×1G Combo
2
Wi-Fi 802.11ax
6 ГГц
— Поддержка 802.11aх (6G Wi-Fi)
— Расстояние до 10 км
— Радиоинтерфейс с поддержкой MU-MIMO 2×2
— Мощность передатчика до 26 дБм
— Реальная пропускная способность до 1300 Мбит/с
— Режим точки доступа и клиента
— До 30 клиентов на базовую станцию
— Поддержка TDD
— Межсекторная синхронизация
Антенна
Коэффициент
усиления, дБи
Расстояние, км
RFE 50-65/90/16
16
10
1eltex.ru
Техническое описание
Базовая станция 6 WOP-3ax-LR
Интерфейсы
– 1 Combo-порт:
– 10/100/1000BASE-T (RJ-45) с поддержкой PoE
– 100/1000BASE-X (SFP)
– 2 разъема SMA-типа (female) для подключения внешних
антенн (Omni, секторная, панельная и т. д.)
– Wi-Fi 6 ГГц IEEE 802.11ax
Возможности WLAN
– Поддержка стандартов IEEE 802.11ax
– Агрегация данных, включая A-MPDU (Tx/Rx) и А-MSDU (Rx)
– Приоритеты и планирование пакетов на основе WMM
– Режим точки доступа (AP-PTP/AP-PMP)
– Режим клиента (STA)
– Автоматическое определение расстояния
– Автоматическое управление мощностью передатчика
– Поддержка скрытого SSID
– Поддержка MAC ACL
– Обнаружение сторонних точек доступа
– Поддержка APSD
– Ограничение списка каналов
– Спектроанализатор
– Поддержка фиксированной центральной частоты
– Поддержка TDD
– Межсекторная синхронизация (PTP/IEEE 1588)
– Юстировка
Сетевые функции
– Автоматическое согласование скорости и дуплексного
режима
– Поддержка VLAN (Access, Trunk, General)
– Поддержка С-VLAN
– Поддержка Management VLAN
– DHCP-клиент
– Поддержка VLAN Mapping
– Поддержка Loopback Detection
– Поддержка MVR
– Поддержка NTP
– Поддержка Syslog
– Поддержка DHCP snooping
– Поддержка IGMP snooping (с возможностью ограничения
количества групп)
– Поддержка ограничения количества изученных
MAC-адресов (MAC-learning)
– Фильтрация BPDU
– Поддержка IPv6
– Поддержка LLDP
– Поддержка Ping Watchdog
Функции QoS
– Ограничение пропускной способности
– Изменение параметров WMM для радиоинтерфейса
– Поддержка приоритизации по 802.1p, DSCP и VLAN ID
– Поддержка приоритизации трафика на основании
MAC/IP-адреса
Безопасность
– Централизованная авторизация через RADIUS-сервер
(802.1X WPA3 Enterprise)
– Шифрование WPA3/OWE
– Авторизация через RADIUS-сервер при входе на устройство
– Система защиты аутентификации пользователя при входе на
устройство
Конфигурирование
– Удаленное управление по Telnet, SSH
– Web-интерфейс
– CLI
– NETCONF
– SNMP
Параметры беспроводного интерфейса
– Частотный диапазон 5935–7125 МГц
– Модуляция BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM
– Поддержка MU-MIMO 2×2
– Поддержка OFDMA
– Ширина полосы: 20, 40, 80, 160 МГц
– Выбор канала с шагом 5 МГц
1
Рабочие каналы
– 802.11ax: 1–233 (5935–7125 МГц)
2
Скорость передачи данных
– 802.11ax: 2402 Мбит/c
1
Максимальная мощность передатчика
– 6 ГГц: 26 дБм
Чувствительность приемника
– 6 ГГц: до -96 дБм
Количество клиентов
– Рекомендуемое количество клиентов: 30
– Максимальное количество подключений: 64
Физические характеристики
– Потребляемая мощность: не более 14 Вт
– 128 MБ SPI-NAND Flash
– 256 MБ DDR3 RAM
– Питание: PoE+ 48 В/56 В (IEEE 802.3at-2009)
– Рабочая температура: от -45 до +65 °С
– Степень защиты: IP55
– Габариты (Ш × В × Г): 125 × 236,5 × 50,4 мм
– Масса: 0,8 кг
– Крепление на мачту/стену
Функциональные возможности
2
1Количество каналов и значение максимальной выходной мощности будут изменяться в соответствии с правилами радиочастотного
регулирования в вашей стране.
2Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11. Реальная пропускная спо-
собность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные
материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды
могут также влиять на радиус действия сети.
2
2eltex.ru
Техническое описание
Базовая станция 6 WOP-3ax-LR
Схема применения
Информация для заказа
Техническое описание
Базовая станция 6 WOP-3ax-LR
3
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
eltex.ru
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
TV-приставка
ТВ
Роутер
Синхронизация
PTP
A
WOP-3ax-LR6
WB-3P-LR6
Наименование
Описание
WOP-3ax-LR6
Базовая станция WOP-3ax-LR6. Комплект крепежа.
Сопутствующие товары
HSE-AC
Passive PoE инжектор, HSE-S5600500EU, 1G, 56 В, 0.5 А.
FH-SB3512IDS20/
FH-SB5312IDS20
SFP-модуль 1.25G, SC 1310/1550 нм, 20 км.
FH-S3112IDL20
SFP-модуль 1.25G, LC 1310 нм, 20 км.
RFE 5000/6500/5/25
Антенна Sector RFE, 5000/6500/5/25, 16 дБи, 2 × SMA, MIMO 2×2.
RFE 50-65/90
Антенна Sector RFE, 5000/6500/90/16, 16 дБи, 2 ×SMA, MIMO 2×2.
RFE 5000/90/16
Антенна Sector RFE, 5000/90/16, 16 дБи, 2× SMA, MIMO 2×2.
TQO-51-58-13HV
Антенна Omni TQO-51-58-13HV, 5000/360/13, 13 дБи, 2 × SMA, MIMO 2×2.
Сопутствующие товары
HSE-AC
Passive PoE инжектор, HSE-S5600500EU, 1G, 56 В, 0.5 А.
FH-SB3512IDS20/
FH-SB5312IDS20
SFP-модуль 1.25G, SC 1310/1550 нм, 20 км.
FH-S3112IDL20
SFP-модуль 1.25G, LC 1310 нм, 20 км.
RFE 5000/6500/5/25
Антенна Sector RFE, 5000/6500/5/25, 16 дБи, 2 × SMA, MIMO 2×2.
RFE 50-65/90
Антенна Sector RFE, 5000/6500/90/16, 16 дБи, 2 × SMA, MIMO 2×2.
TQO-5964-13HV
Антенна Omni TQO-5964-13HV, 13 дБи, 2 × SMA, MIMO 2×2.
D-1
Кабель коаксиальный, SMA-SMA, 1 м, LMR.
