Документация
Предыдущие версии
Описание
Программное обеспечение
Сертификаты
Предыдущие версии
Краткое техническое описание (Datasheet)

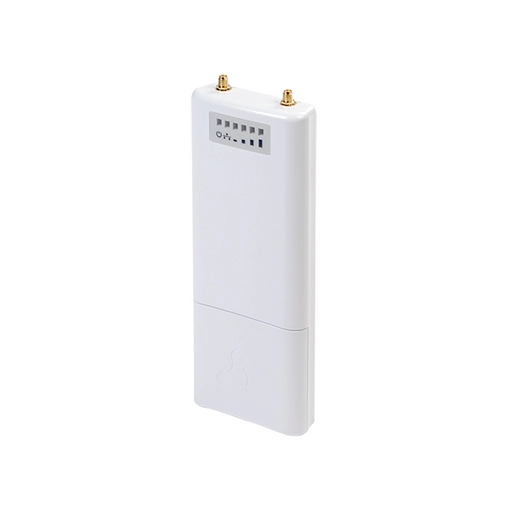

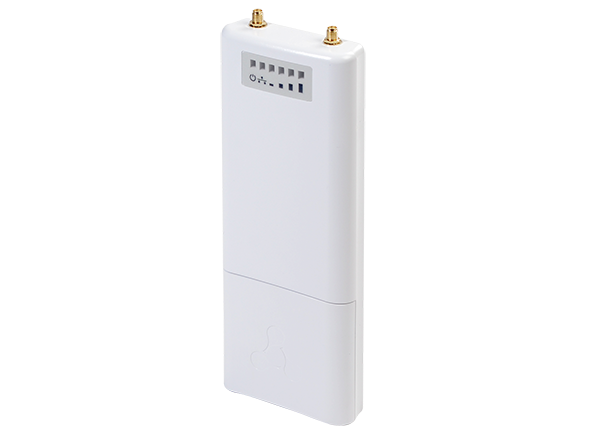

Базовая станция
WОP-2ac-LR2 — устройство, предназначенное для орга-
низации БШПД-сети в массивах частной застройки.
WOP-2ac-LR2 позволяет обеспечить широкополосный
доступ в Интернет клиентам на больших расстояниях.
Устройство является незаменимым решением для орга-
низации беспроводной сети в различных климатических
условиях — в широком диапазоне рабочих температур и
высокой влажности, с возможностью подключения раз-
личных типов секторных антенн.
Масштабируемость решения
Базовая станция WОP-2ac-LR2 — новейшее гибкое реше-
ние, обеспечивающее большую зону покрытия сети за
счет мощности передатчика (до 26 дБм) и использования
секторных антенн. Благодаря высокой производительнос-
ти аппаратной платформы, возможностям масштабирова-
ния и интуитивно понятному интерфейсу можно легко и
быстро разворачивать беспроводную IT-инфраструктуру.
Беспроводное подключение
Благодаря поддержке стандарта IEEE 802.11n базовая
станция WОP-2ac-LR2 обеспечивает скорость передачи
данных до 300 Мбит/c.
Использование технологии MIMO и направленных ан-
тенн позволяет сделать WОP-2ac-LR2 универсальным ре-
шением для организации БШПД-сетей.
Производительность
Для стабильной и непрерывной работы устройства ис-
пользуются высокопроизводительные процессоры, по-
зволяющие добиться высоких показателей в скорости об-
работки данных и наилучшей эффективности работы по
технологии FBWA (фиксированного широкополосного
беспроводного доступа).
Безопасность
Для обеспечения безопасного соединения предусмотре-
ны современные технологии аутентификации. Использу-
ется шифрование WPA2, а также централизованная авто-
ризация через RADIUS-сервер (WPA2-Enterprise).
Для управления базовой станцией предусмотрено разде-
ление прав доступа по ролям с возможностью аутентифи-
кации по локальной учетной записи, а также через
RADIUS-сервер.
Питание
Технология PoE+ дает возможность установки оборудова-
ния в любых местах, независимо от расположения источ-
ника электропитания, позволяет экономить на стоимости
силовых кабелей и делает инсталляцию простой и не тре-
бующей больших затрат времени.
Схема применения
Конфигурация интерфейсов
Точка доступа
WOP-2ас-LR2802.11n Wi-Fi
Техническое описание
Базовая станция WOP-2ac-LR2
Комплексные решения для построения сетей
— Базовая станция с поддержкой 802.11b/g/n (2.4G Wi-Fi)
— Радиоинтерфейс с поддержкой MIMO 2x2
— Мощность передатчика до 26 дБм
www.eltex-co.ru
1
Наименование
Ethernet
SFP
Разъемы типа SMA для
подключения антенны
WOP-2ac-LR2
1×1G Combo
2
Интерфейсы
– 1 combo-порт 10/100/1000BASE-T /(RJ-45)
1000100/ BASE-X (SFP)
– 2 разъема SMA-типа (female) для подключения
внешних антенн (Omni, секторная, панельная и т. д.)
– Wi-Fi 2.4 ГГц IEEE 802.11b/g/n
Возможности WLAN
– Поддержка стандартов IEEE 802.11b/g/n
– Агрегация данных, включая A-MPDU (Tx/Rx) и А-MSDU (Rx)
– Приоритеты и планирование пакетов на основе WMM
– Поддержка скрытого SSID
– 4 виртуальные точки доступа
– Поддержка MAC ACL
– Обнаружение сторонних точек доступа
– Поддержка APSD
– Спектроанализатор
– Поддержка беспроводных мостов (WDS)
– Polling
– Поддержка фиксированной центральной частоты
Сетевые функции
– Автоматическое согласование скорости, дуплексного
режима и переключения между режимами MDI и MDI-X
– Поддержка VLAN (Access, Trunk, General)
– Маппинг VLAN
– DHCP-клиент
– Поддержка NTP
– Поддержка Syslog
– DHCP snooping
– IGMP snooping (с возможностью ограничения
количества групп)
– Фильтрация BPDU
– Поддержка Ping Watchdog
Функции QoS
– Ограничение пропускной способности для каждого
SSID
– Ограничение скорости для клиента на каждом SSID
– Изменение параметров WMM для радиоинтерфейса
– Поддержка приоритизации по CoS, DSCP и VLAN ID
Безопасность
– Централизованная авторизация через
RADIUS-сервер (WPA/WPA2 Enterprise)
– Шифрование WPA/WPA2
– 64/128/152-битное WEP-шифрование данных
Параметры беспроводного интерфейса
– Частотный диапазон 2400–2483.5 МГц
– Модуляция BPSK, QPSK, 16QAM, 64QAM
– Поддержка MIMO 2×2
– Ширина полосы: 5, 10, 20, 40 МГц
1
Рабочие каналы
– 802.11b/g/n: 1–13 (2402–2482 МГц)
2
Скорость передачи данных
– 802.11b: до 11 Мбит/с
– 802.11g: до 54 Мбит/с
– 802.11n: до 300 Мбит/c
Чувствительность приемника
– 2.4 ГГц: до -98 дБм
1
Максимальная мощность передатчика
– 2.4 ГГц: 26 дБм
Конфигурирование
– Удаленное управление по Telnet, SSH
– Web-интерфейс
– CLI
– NETCONF
– SNMP
Физические характеристики
– Потребляемая мощность не более 13 Вт
– 32 MБ Flash
– 128 MБ RAM
– Питание:
– PoE+ 48 В/56 В (IEEE 802.3at-2009)
– Рабочая температура от -45 до +65 °С
– Степень защиты IP55
– Габариты (Ш × В × Г): 88 × 232,5 × 47 мм
– Крепление на мачту
www.eltex-co.ru
2
Техническое описание
Базовая станция WOP-2ac-LR2
Комплексные решения для построения сетей
Технические характеристики
1Количество каналов и значение максимальной выходной мощности будет изменяться в соответствии с правилами радиочастотного
регулирования в вашей стране.
2Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная пропускная
способность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные
материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды
могут также влиять на радиус действия сети.
Схема применения
Техническое описание
Базовая станция WOP-2ac-LR2
Комплексные решения для построения сетей
Сделать заказ
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
www.eltex-co.ru
3
О компании ELTEX
Коммутатор
Всепогодный шкаф
УЭП
АКБ
Сеть
провайдера
PoE+
220V
Базовая станция
WOP-2ас-LR2
Наименование
Описание
WOP-2ac-LR2
Базовая станция WOP-2ac-LR2, крепеж входит в комплект
Сопутствующие товары
Секторные антенны MIMO 2×2
Инжектор питания PoE+
Информация для заказа
Абонентская станция
WВ-2Р-LR2
Абонентская станция
WВ-2Р-LR2 WВ-2Р-LR2
ПК ПК
Абонентская станция
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и
производитель коммуникационного оборудования с 30-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика — приоритетное направление
развития компании.
