Краткое техническое описание (Datasheet)
Базовая станция

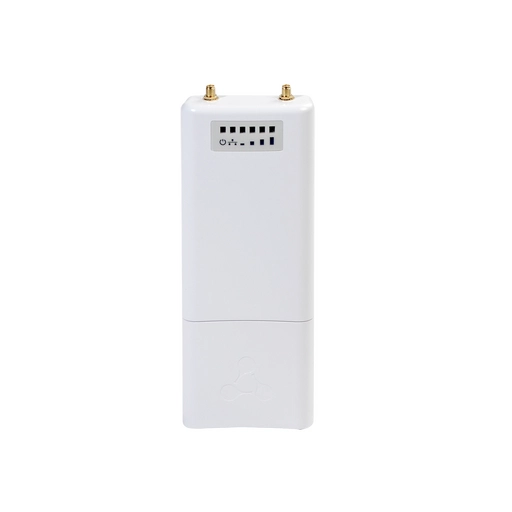

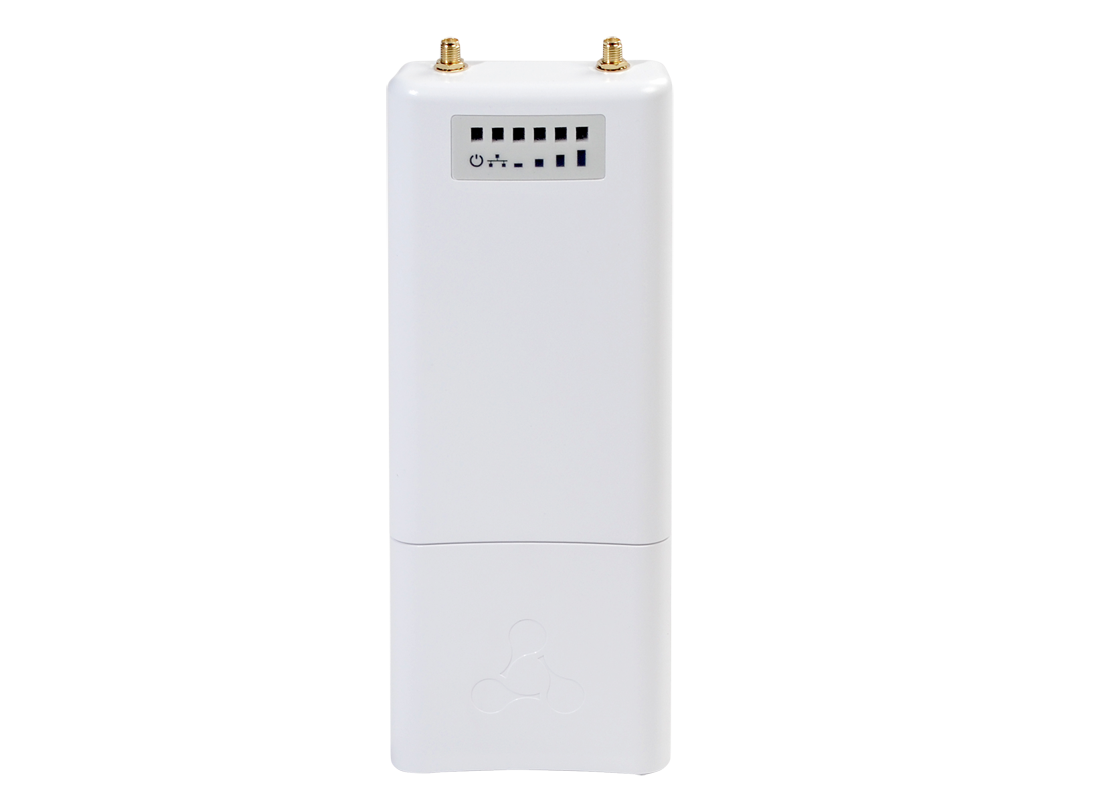

WОP-2ac-LR5 — устройство, предназначенное для орга-
низации БШПД-сети в массивах частной застройки.
WOP-2ac-LR5 позволяет обеспечить широкополосный дос-
туп в Интернет клиентам на больших расстояниях и пред-
оставить сервисы Triple Play. Устройство является незаме-
нимым решением для организации беспроводной сети в
различных климатических условиях — в широком диапа-
зоне рабочих температур и высокой влажности, с возмож-
ностью подключения различных типов секторных антенн.
Масштабируемость решения
Базовая станция WОP-2ac-LR5 — новейшее гибкое реше-
ние, обеспечивающее большую зону покрытия сети за
счет мощности передатчика (до 28 дБм) и использования
секторных антенн. Благодаря высокой производительнос-
ти аппаратной платформы, возможностям масштабирова-
ния и интуитивно понятному интерфейсу можно легко и
быстро разворачивать беспроводную IT-инфраструктуру.
Беспроводное подключение
Благодаря поддержке стандарта IEEE 802.11ac базовая
станция WОP-2ac-LR5 обеспечивает скорость передачи
данных до 867 Мбит/c.
Использование технологии MIMO и секторных антенн
позволяет сделать WОP-2ac-LR5 универсальным реше-
нием для организации БШПД-сетей.
Производительность
Для стабильной и непрерывной работы устройства ис-
пользуются высокопроизводительные процессоры, по-
зволяющие добиться высоких показателей в скорости об-
работки данных и наилучшей эффективности работы по
технологии FBWA (фиксированного широкополосного
беспроводного доступа).
Безопасность
Для обеспечения безопасного соединения предусмотре-
ны современные технологии аутентификации. Использу-
ется шифрование WPA2, а также централизованная авто-
ризация через RADIUS-сервер (WPA2-Enterprise).
Для управления базовой станцией предусмотрено разде-
ление прав доступа по ролям с возможностью аутентифи-
кации по локальной учетной записи, а также через
RADIUS-сервер.
Питание
Технология PoE+ дает возможность установки оборудова-
ния в любых местах, независимо от расположения источ-
ника электропитания, позволяет экономить на стоимости
силовых кабелей и делает инсталляцию простой и не тре-
бующей больших затрат времени.
Схема применения
Конфигурация интерфейсов
Точка доступа
WOP-2ас-LR5802.11ac Wi-Fi
Техническое описание
Базовая станция WOP-2ac-LR5
Комплексные решения для построения сетей
— Базовая станция с поддержкой 802.11a/n/ac (5G Wi-Fi)
— Радиоинтерфейс с поддержкой MIMO 2×2
— До 30 клиентов на базовую станцию
— Мощность радиомодуля до 28 дБм
www.eltex-co.ru
1
Наименование
Ethernet
SFP
Разъемы типа SMA для
подключения антенны
WOP-2ac-LR5
1×1G Combo
2
Интерфейсы
– 1 Combo-порт 10/100/1000BASE-T (RJ-45)/
100/1000BASE-X (SFP)
– 2 разъема SMA-типа (female) для подключения
внешних антенн (Omni, секторная, панельная и т. д.)
– Wi-Fi 5-6 ГГц IEEE 802.11a/n/ac
Возможности WLAN
– Поддержка стандартов IEEE 802.11a/n/ac
– Агрегация данных, включая A-MPDU (Tx/Rx) и А-MSDU (Rx)
– Приоритеты и планирование пакетов на основе WMM
– Динамический выбор частоты (DFS)
– Поддержка скрытого SSID
– 4 виртуальные точки доступа
– Поддержка MAC ACL
– Обнаружение сторонних точек доступа
– Поддержка APSD
– Спектроанализатор
– Поддержка беспроводных мостов (WDS)
– Polling
– Поддержка фиксированной центральной частоты
Сетевые функции
– Автоматическое согласование скорости, дуплексного
режима и переключения между режимами MDI и MDI-X
– Поддержка VLAN (Access, Trunk, General)
– Маппинг VLAN
– DHCP-клиент
– Поддержка NTP
– Поддержка Syslog
– DHCP snooping
– IGMP snooping (с возможностью ограничения
количества групп)
– Фильтрация BPDU
– Поддержка Ping Watchdog
Функции QoS
– Ограничение пропускной способности для каждого SSID
– Ограничение скорости для клиента на каждом SSID
– Изменение параметров WMM для радиоинтерфейса
– Поддержка приоритизации по CoS, DSCP и VLAN ID
Безопасность
– Централизованная авторизация через
RADIUS-сервер (WPA/WPA2 Enterprise)
– Шифрование WPA/WPA2
– 64/128/152-битное WEP-шифрование данных
Параметры беспроводного интерфейса
– Частотный диапазон 5150–6160 МГц
– Модуляция BPSK, QPSK, 16QAM, 64QAM, 256QAM
– Поддержка MIMO 2×2
– Ширина полосы: 5, 10, 20, 40, 80 МГц
1
Рабочие каналы
– 802.11a/n/ac: 32–230 (5150–6160 МГц)
2
Скорость передачи данных
– 802.11a: до 54 Мбит/с
– 802.11n: до 300 Мбит/с
– 802.11ac: до 867 Мбит/c
Чувствительность приемника
– 5-6 ГГц: до -94 дБм
1
Максимальная мощность передатчика
3
– 5-6 ГГц: 24 дБм (28 дБм)
Конфигурирование
– Удаленное управление по Telnet, SSH
– Web-интерфейс
– CLI
– NETCONF
– SNMP
Физические характеристики
3
– Потребляемая мощность не более 6,5 Вт (16 Вт)
– 32 MБ Flash
– 128 MБ RAM
– Питание:
– PoE+ 48 В/56 В (IEEE 802.3at-2009)
– Рабочая температура от -45 до +65 °С
– Степень защиты IP55
– Габариты (Ш × В × Г): 88 × 232,5 × 47 мм
3
– Масса: 0,33 кг (0,39 кг)
– Крепление на мачту
www.eltex-co.ru
2
Техническое описание
Базовая станция WOP-2ac-LR5
Комплексные решения для построения сетей
Технические характеристики
1Количество каналов и значение максимальной выходной мощности будет изменяться в соответствии с правилами радиочастотного
регулирования в вашей стране.
2Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная пропускная
способность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные
материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды
могут также влиять на радиус действия сети.
3Для WOP-2ac-LR5 rev.B.
Схема применения
Техническое описание
Базовая станция WOP-2ac-LR5
Комплексные решения для построения сетей
Сделать заказ
www.eltex-co.ru
3
О компании ELTEX
Коммутатор
Всепогодный шкаф
УЭП
АКБ
Сеть
провайдера
PoE+
220V
Базовая станция
WOP-2ас-LR5
Абонентская станция
WВ-2Р-LR5
Абонентская станция
WВ-1Р-LR
Абонентская станция
WВ-2Р-LR5
ПК
STB
Абонентский
роутер
ПК
Телефония
Наименование
Описание
WOP-2ac-LR5
Базовая станция WOP-2ac-LR5, крепеж входит в комплект
Сопутствующие товары
Секторные антенны MIMO 2×2
Инжектор питания PoE+
Информация для заказа
