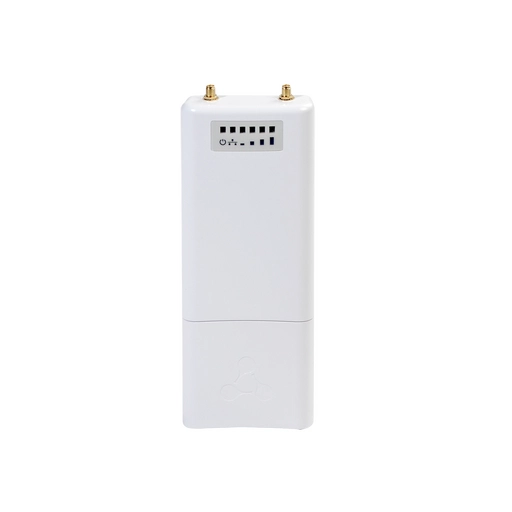

Eltex WB-15-W2
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Программное обеспечение
Сертификаты
Предыдущие версии
Краткое техническое описание (Datasheet)
Организация HotSpot
WB-15-W2 обеcпечивает работу в режиме «Точка
доступа», что дает возможность организовать
мобильный HotSpot в публичных местах с портальной
авторизацией (Captive Portal) для выполнения поста-
новления Правительства РФ №758 от 31 июля 2014
года.
WB-15-W2 позволяет обеспечить подключение к
сервисной платформе SoftWLC в режиме OTT через
сеть сторонних операторов связи, что дает возмож-
ность быстро и гибко инсталлировать услугу у заказчи-
ка без дополнительных действий.
Режим мониторинга Wi-Fi трафика
WB-15-W2 позволяет захватывать радиотрафик в
диапазоне 2.4 ГГц независимо от работы основного
Wi-Fi чипа. Захватываемый радиотрафик может
передаваться в TZSP и HTTP-форматах на сервер для
дальнейшей обработки (например, для систем сбора
MAC-адресов).
Питание
Питание производится через клеммы (в автомобиле)
или по технологии Passive PoE.

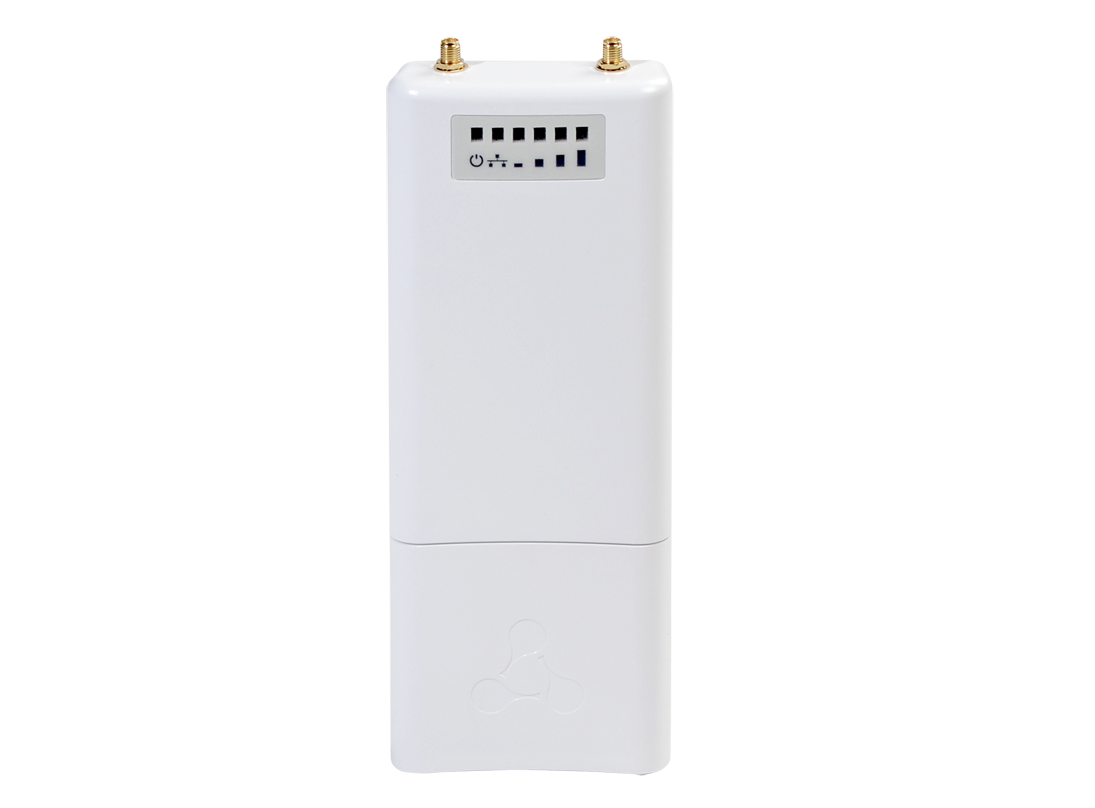

WB-15-W2 – это всепогодная беспроводная точка
доступа Wi-Fi с поддержкой LTE и функцией резерви-
рования каналов для подключения сетевого оборудо-
вания к сети Интернет или ведомственным/корпора-
тивным сетям.
Устройство поддерживает режим маршрутизатора,
отслеживание качества соединения с базовой станци-
ей и шейпинг трафика.
WB-15-W2 выполнен в корпусе со степенью защиты
IP-54, что позволяет эксплуатировать устройство в
сложных климатических условиях.
Быстрая настройка
Благодаря заложенным в память настройкам для
крупных операторов сотовой связи WB-15-W2 автома-
тически определяет профиль модема.
Возможности подключения
Имеется возможность установки до двух нано-сим-
1
карт 2G/3G/4G в лоток, расположенный на передней
панели устройства. Для подключения к локальной сети
клиента предусмотрен разъем Ethernet 10/100Base-T и
Wi-Fi 2.4 ГГц 802.11b/g/n.
Предусмотрена работа только с внешними 2G/3G/4G-
и GPS-антеннами.
Производительность
Для стабильной и непрерывной работы устройства
используются высокопроизводительные процессоры,
позволяющие добиться высоких показателей в скорости
обработки данных.
– Поддержка 2G/3G/4G-модема с функцией
резервирования каналов
– Wi-Fi 2.4 ГГц 802.11b/g/n с поддержкой MIMO 2x2
– Режим мониторинга Wi-Fi трафика в 2.4 ГГц
– Поддержка GPS и ГЛОНАСС
– Питание Passive PoE 24 В и DC 9-36 В
1 В сложных климатических условиях рекомендуется использовать нано-сим-карты «М2М термо».
Техническое описание
Беспроводная точка доступа WB-15-W2
Комплексные решения для построения сетей
www.eltex-co.ru
1
2
Интерфейсы
– 1 порт 10/100Base-T (Ethernet)
– 1 интерфейс 2G/3G/4G с поддержкой резервирования
каналов
– 2 разъема SMA-типа (female) для подключения
внешних 2G/3G/4G-антенн (Omni, секторной,
панельной и т.д.)
– 1 разъем SMA-типа (female) для подключения
внешней GPS-антенны
– Wi-Fi 2.4 ГГц IEEE 802.11b/g/n
– Wi-Fi 2.4 ГГц (анализатор пакетов)
Возможности 2G/3G/4G
– Автоопределение профилей крупных операторов
– Поддержка функции резервирования каналов
(2 нано-сим-карты)
– Выбор режима сети
Возможности WLAN
– Поддержка стандартов IEEE 802.11b/g/n
– Агрегация данных, включая A-MPDU (Tx/Rx) и
A-MSDU (Rx)
– Приоритеты и планирование пакетов на основе
WMM
– Поддержка скрытого SSID
– Изоляция абонентов в пределах одного VAP
– 4 виртуальные точки доступа
– Сканирование радиоэфира
– Режим мониторинга Wi-Fi трафика
– Спектроанализатор
Сетевые функции
– Автоматическое согласование скорости,
дуплексного режима и переключения между
режимами MDI и MDI-X
– Работа в режиме маршрутизатора
– Статическая маршрутизация
– DHCP-сервер
– Поддержка IPsec
– Поддержка PPP
– Поддержка GRE over IPsec
– Передача абонентского трафика вне туннелей
– Статическая привязка адресов
– Поддержка ACL
– Поддержка NTP
– Проброс портов
– Поддержка Syslog
Комплексные решения для построения сетей
Функциональные возможности
www.eltex-co.ru
2
1 Количество каналов и значение максимальной выходной мощности будет изменяться в соответствии с правилами
радиочастотного регулирования в вашей стране.
2 Максимальная скорость беспроводной передачи данных определена спецификациями стандартов. Реальная пропускная
способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетево-
го трафика, строительные материалы, конструкции и служебные данные сети могут снизить реальную пропускную способ-
ность. На радиус действия сети могут влиять факторы окружающей среды.
Функции QoS
– Приоритет и планирование пакетов на основе
профилей
– Ограничение пропускной способности для каждого
VAP
– Ограничение пропускной способности для каждого
клиента
– Ограничение количества клиентов на каждый VAP
– Изменение параметров WMM
Параметры интерфейса 2G/3G/4G
1
Частотные диапазоны
– 4G LTE FDD: B1, B3, B5, B7, B8, B20
– 4G LTE TDD: B40
– 3G UMTS: B1, B8
– 2G GSM: 850M, 900M, 1800M, 1900M
2
Скорость передачи данных
– 4G LTE FDD (Cat 4): 150 Мбит/с (DL) / 50 Мбит/с (UL)
– 4G LTE TDD (Cat 4): 130 Мбит/с (DL) / 35 Мбит/с (UL)
– 3G DC-HSPA+: 42 Мбит/с (DL) / 5,76 Мбит/с (UL)
– 2G EDGE: 384 Кбит/с (DL) / 384 Кбит/с (UL)
1
Максимальная мощность передатчика
– 4G LTE: до 23 дБм
– 3G UMTS: до 23 дБм
– 2G GSM: до 33 дБм
Параметры беспроводного интерфейса Wi-Fi
– Частотный диапазон 2402-2482 МГц
– Модуляция CCK, BPSK, QPSK, 16QAM, 64QAM
– Внутренние всенаправленные антенны
– Поддержка MIMO 2x2
– Ширина полосы: 20, 40 МГц
1
Рабочие каналы
– 802.11b/g/n: 1-13 (2402–2482 МГц)
2
Скорость передачи данных
– 802.11b: до 11 Мбит/с
– 802.11g: до 54 Мбит/с
– 802.11n: до 300 Мбит/с
Чувствительность приемника
– 2.4 ГГц: до -90 дБм
1
Максимальная мощность передатчика
– 2.4 ГГц: до 18 дБм
Техническое описание
Беспроводная точка доступа WB-15-W2
Сделать заказ
Предприятие “ЭЛТЕКС” - ведущий российский разработчик и
производитель коммуникационного оборудования с 25-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика - приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
О компании Eltex
www.eltex-co.ru
3
Схема применения
Информация для заказа
Наименование
Описание
WB-15-W2
Беспроводная точка доступа WB-15-W2, 1 интерфейс 2G/3G/4G, 1 порт Ethernet 10/100Base-
T, 2 разъема SMA-типа (female) для подключения внешних 2G/3G/4G-антенн, 1 разъем SMA-
типа (female) для подключения внешней GPS-антенны, Wi-Fi 2.4 ГГц IEEE 802.11b/g/n, Wi-Fi
2.4 ГГц (анализатор пакетов), питание DC 9-36 В, Passive PoE (24 В)
Инжектор питания (Passive PoE 24 В) 10/100/1000Base-T
Комплексные решения для построения сетей
WB-15-W2
WB-15-W2
WB-15-W2
3G/4G 3G/4G
Безопасность
– Централизованная авторизация через RADIUS-
сервер (WPA/WPA2 Enterprise)
– Шифрование WPA/WPA2
– Поддержка Captive Portal
Конфигурирование
– Удаленное управление по Telnet, SSH
– Web-интерфейс
– CLI
– NETCONF
Физические характеристики
– Потребляемая мощность не более 8 Вт
– 32 МБ Flash
– 128 МБ RAM
– Питание:
– Passive PoE 24 В
– DC 9-36 В
– Рабочая температура: от -45 до +60°С
– Степень защиты IP55
– Размеры (ШxВxГ): 88x232,5x47 мм
– Крепление на мачту
