Краткое техническое описание (Datasheet)
Техническое описание

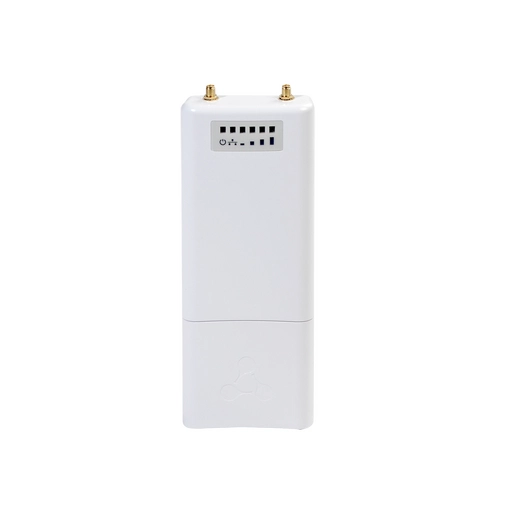

Беспроводная точка доступа WB-15-W
Комплексные решения для построения сетей
www.eltex-co.ru
1
Организация HotSpot
WB-15-W обеcпечивает работу в режиме «Точка
доступа», что дает возможность организовать
мобильный HotSpot в публичных местах с портальной
авторизацией (Captive Portal) для выполнения поста-
новления Правительства РФ №758 от 31 июля 2014
года.
WB-15-W позволяет обеспечить подключение к
сервисной платформе SoftWLC в режиме OTT через
сеть сторонних операторов связи, что дает возмож-
ность быстро и гибко инсталлировать услугу у заказчи-
ка без дополнительных действий.
Питание
Питание производится через клеммы (в автомобиле)
или по технологии Passive PoE.

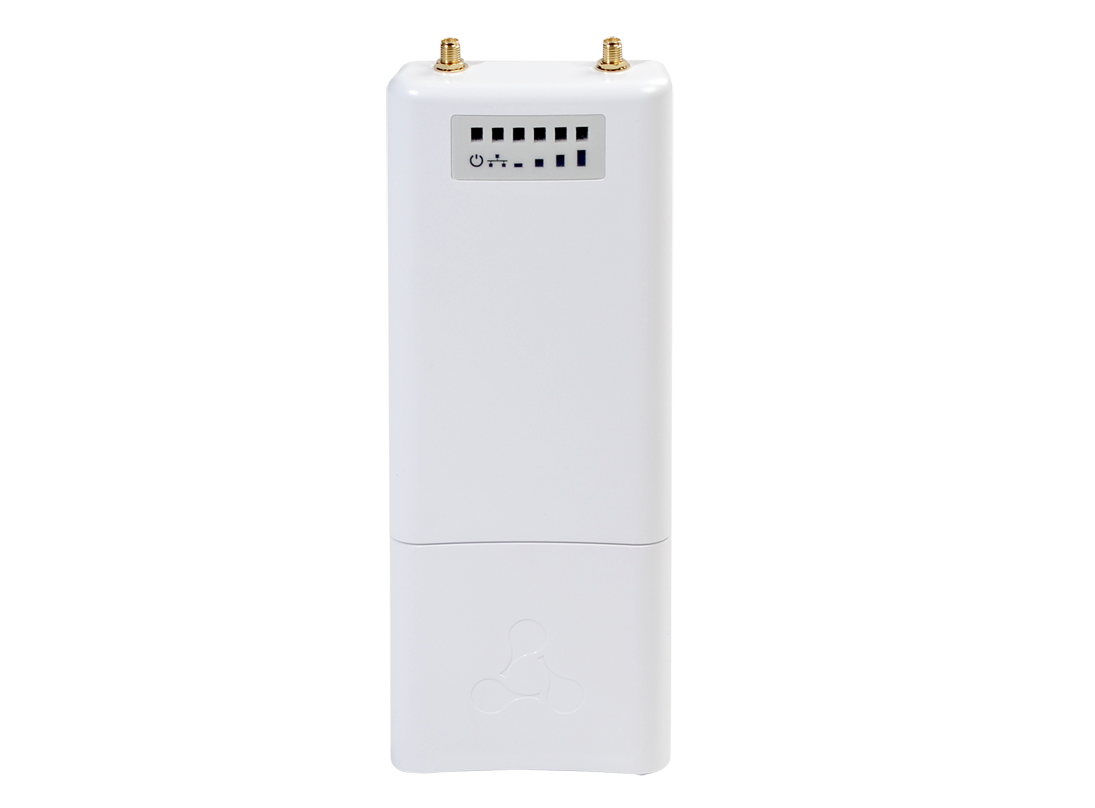

WB-15-W – это всепогодная беспроводная точка
доступа Wi-Fi с поддержкой LTE и функцией резерви-
рования каналов для подключения сетевого оборудо-
вания к сети Интернет или ведомственным/корпора-
тивным сетям.
Устройство поддерживает режим маршрутизатора,
отслеживание качества соединения с базовой станци-
ей и шейпинг трафика.
WB-15-W выполнен в корпусе со степенью защиты
IP-54, что позволяет эксплуатировать устройство в
сложных климатических условиях.
Быстрая настройка
Благодаря заложенным в память настройкам для
крупных операторов сотовой связи WB-15-W автома-
тически определяет профиль модема.
Возможности подключения
Имеется возможность установки до двух нано-сим-
1
карт 2G/3G/4G в лоток, расположенный на передней
панели устройства. Для подключения к локальной сети
клиента предусмотрен разъем Ethernet 10/100Base-T и
Wi-Fi 2.4 ГГц 802.11b/g/n.
Предусмотрена работа только с внешними 2G/3G/4G-
и GPS-антеннами.
Производительность
Для стабильной и непрерывной работы устройства
используются высокопроизводительные процессоры,
позволяющие добиться высоких показателей в скорости
обработки данных.
– Поддержка 2G/3G/4G-модема с функцией
резервирования каналов
– Wi-Fi 2.4 ГГц 802.11b/g/n с поддержкой MIMO 2x2
– Поддержка GPS и ГЛОНАСС
– Питание Passive PoE 24 В и DC 9-36 В
1 В сложных климатических условиях рекомендуется использовать нано-сим-карты «М2М термо».
2
Интерфейсы
– 1 порт 10/100Base-T (Ethernet)
– 1 интерфейс 2G/3G/4G с поддержкой резервирования
каналов
– 2 разъема SMA-типа (female) для подключения
внешних 2G/3G/4G-антенн (Omni, секторной,
панельной и т.д.)
– 1 разъем SMA-типа (female) для подключения
внешней GPS-антенны
– Wi-Fi 2.4 ГГц IEEE 802.11b/g/n
Возможности 2G/3G/4G
– Автоопределение профилей крупных операторов
– Поддержка функции резервирования каналов
(2 нано-сим-карты)
– Выбор режима сети
Возможности WLAN
– Поддержка стандартов IEEE 802.11b/g/n
– Агрегация данных, включая A-MPDU (Tx/Rx) и
A-MSDU (Rx)
– Приоритеты и планирование пакетов на основе
WMM
– Поддержка скрытого SSID
– Изоляция абонентов в пределах одного VAP
– 4 виртуальные точки доступа
– Автовыбор канала
– Сканирование радиоэфира
– Спектроанализатор
Сетевые функции
– Автоматическое согласование скорости,
дуплексного режима и переключения между
режимами MDI и MDI-X
– Работа в режиме маршрутизатора
– Статическая маршрутизация
– DHCP-сервер
– Поддержка IPsec
– Поддержка PPP
– Поддержка GRE over IPsec
– Передача абонентского трафика вне туннелей
– Статическая привязка адресов
– Поддержка ACL
– Поддержка NTP
– Проброс портов
– Поддержка Syslog
Комплексные решения для построения сетей
Функциональные возможности
www.eltex-co.ru
2
1 Количество каналов и значение максимальной выходной мощности будет изменяться в соответствии с правилами
радиочастотного регулирования в Вашей стране.
2 Максимальная скорость беспроводной передачи данных определена спецификациями стандартов. Реальная пропускная
способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетево-
го трафика, строительные материалы, конструкции и служебные данные сети могут снизить реальную пропускную способ-
ность. На радиус действия сети могут влиять факторы окружающей среды.
Функции QoS
– Приоритет и планирование пакетов на основе
профилей
– Ограничение пропускной способности для каждого
VAP
– Ограничение пропускной способности для каждого
клиента
– Ограничение количества клиентов на каждый VAP
– Изменение параметров WMM
Параметры интерфейса 2G/3G/4G
1
Частотные диапазоны
– 4G LTE FDD: B1, B3, B5, B7, B8, B20
– 4G LTE TDD: B40
– 3G UMTS: B1, B8
– 2G GSM: 850M, 900M, 1800M, 1900M
2
Скорость передачи данных
– 4G LTE FDD (Cat 4): 150 Мбит/с (DL) / 50 Мбит/с (UL)
– 4G LTE TDD (Cat 4): 130 Мбит/с (DL) / 35 Мбит/с (UL)
– 3G DC-HSPA+: 42 Мбит/с (DL) / 5,76 Мбит/с (UL)
– 2G EDGE: 384 Кбит/с (DL) / 384 Кбит/с (UL)
1
Максимальная мощность передатчика
– 4G LTE: до 23 дБм
– 3G UMTS: до 23 дБм
– 2G GSM: до 33 дБм
Параметры беспроводного интерфейса Wi-Fi
– Частотный диапазон 2402-2482 МГц
– Модуляция CCK, BPSK, QPSK, 16QAM, 64QAM
– Внутренние всенаправленные антенны
– Поддержка MIMO 2x2
– Ширина полосы: 20, 40 МГц
1
Рабочие каналы
– 802.11b/g/n: 1-13 (2402–2482 МГц)
2
Скорость передачи данных
– 802.11b: до 11 Мбит/с
– 802.11g: до 54 Мбит/с
– 802.11n: до 300 Мбит/с
Чувствительность приемника
– 2.4 ГГц: до -90 дБм
1
Максимальная мощность передатчика
– 2.4 ГГц: до 18 дБм
Техническое описание
Беспроводная точка доступа WB-15-W
Сделать заказ
Предприятие “ЭЛТЕКС” - ведущий российский разработчик и
производитель коммуникационного оборудования с 25-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика - приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
О компании Eltex
www.eltex-co.ru
3
Схема применения
Информация для заказа
Наименование
Описание
WB-15-W
Беспроводная точка доступа WB-15-W, 1 интерфейс 2G/3G/4G, 1 порт Ethernet 10/100Base-T,
2 разъема SMA-типа (female) для подключения внешних 2G/3G/4G-антенн, 1 разъем SMA-
типа (female) для подключения внешней GPS-антенны, Wi-Fi 2.4 ГГц IEEE 802.11b/g/n,
питание DC 9-36 В, Passive PoE (24 В)
Инжектор питания (Passive PoE 24 В) 10/100/1000Base-T
Комплексные решения для построения сетей
WB-15-W
WB-15-W
WB-15-W
3G/4G 3G/4G
Безопасность
– Централизованная авторизация через RADIUS-
сервер (WPA/WPA2 Enterprise)
– Шифрование WPA/WPA2
– Поддержка Captive Portal
Конфигурирование
– Удаленное управление по Telnet, SSH
– Web-интерфейс
– CLI
– NETCONF
Физические характеристики
– Потребляемая мощность не более 8 Вт
– 32 МБ Flash
– 128 МБ RAM
– Питание:
– Passive PoE 24 В
– DC 9-36 В
– Рабочая температура: от -45 до +60 °С
– Степень защиты IP55
– Размеры (ШxВxГ): 88x232,5x47 мм
– Крепление на мачту
Функциональные возможности
Техническое описание
Беспроводная точка доступа WB-15-W
