Краткое техническое описание (Datasheet)
Производительность
Для стабильной и непрерывной работы абонентского
устройства используются мощный процессор с тактовой
частотой 1 ГГц.
Удобство администрирования
Индикация статуса работы устройства, возможности
централизованной и быстрой загрузки конфигурации,
интеллектуального обновления ПО и сбора данных о
состоянии абонентских устройств реализованы в системе
Eltex.ACS на базе протокола TR-069. Данная система
обеспечивает простоту управления парком Eltex CPE и
снижает эксплуатационные затраты на обслуживание
сети (OPEX).
Кастомизация
Предоставляется возможность брендирования под
корпоративный стиль оператора или сервис-
провайдера, что повышает узнаваемость торговой
марки предлагаемого домашнему пользователю
решения. Доступны следующие способы кастомизации:
изменение цвета корпуса, нанесение логотипа, расши-
рение комплектации и другие различные способы по
дополнительному запросу.

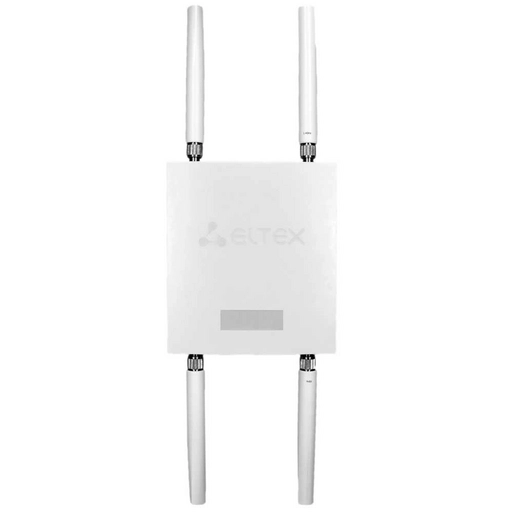

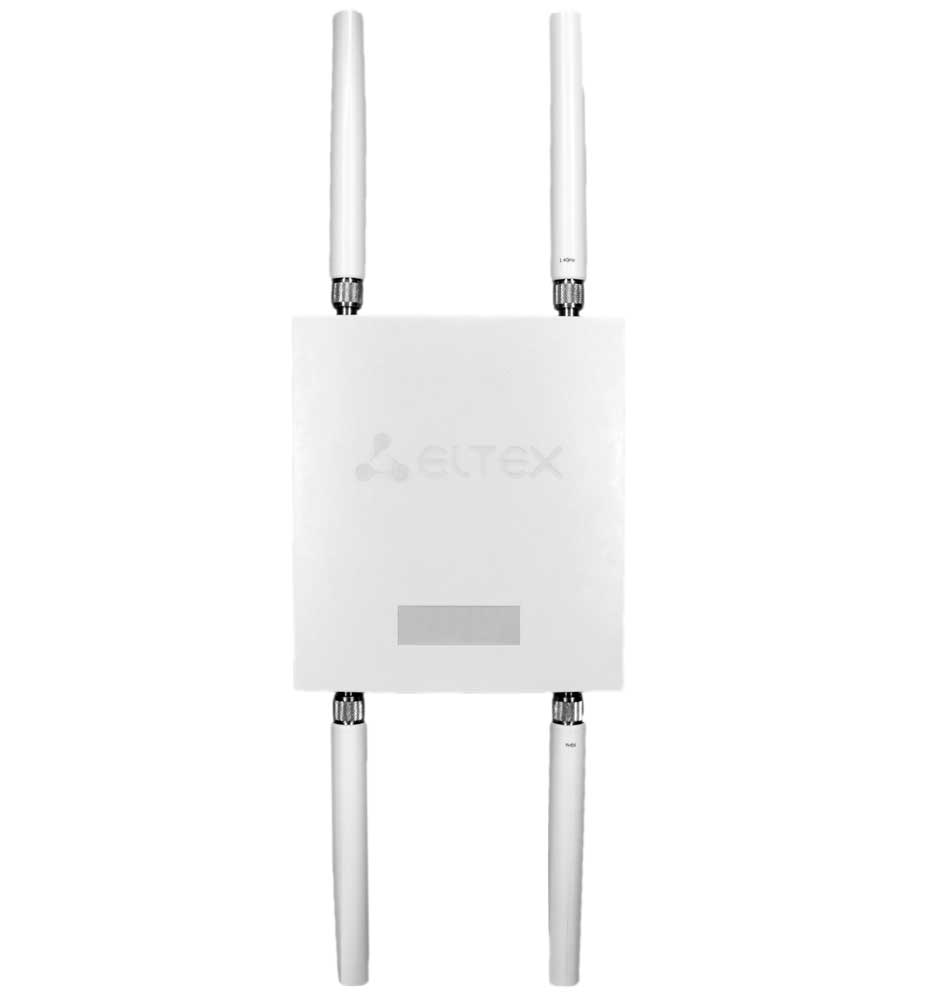

WB-10P и WB-11P – высокопроизводительные двухка-
нальные 2G/3G/4G терминалы для подключения сетевого
оборудования к сети Internet или ведомствен-
ным/корпоративным сетям, с поддержкой функции
резервирования/агрегации каналов.
Простое и быстрое конфигурирование терминала достигается
заложенными в память настройками для большинства
операторов сотовой связи, а поддержка протокола
TR-069 позволяет осуществлять единовременную настройку
всех установленных на сети устройств через систему Eltex.ACS.
Устройства позволяют создавать GRE-туннели через сотовую
сеть, поддерживают режимы работы «Bridge» или «Router»,
сбор статистики качества соединения и шейпинг трафика.
Встроенный SPI-брандмауэр позволяет дополнительно
защититься от атак, выполняя фильтрацию проходящего
трафика. Питание производится по технологии PoE.
Устройства выполнены в герметичном корпусе (IP-55 для
WB-10P, IP-67 для WB-11P), что позволяет эксплуатировать
терминалы в сложных климатических условиях. Имеется
возможность подключения от одного до двух модулей
2G/3G/LTE*. Резервирование и агрегация uplink интерфейсов
осуществляются при одновременном использовании двух
модулей 2G/3G/LTE. Предусмотрена работа только с
внешними антеннами: направленные для WB-10P, omni для
WB-11P). Для подключения к локальной сети клиента
предусмотрен разъем Ethernet 10/100/1000Base-T.
– Поддержка до 2-x модулей 2G/3G/LTE с функцией
резервирования/агрегации каналов 2G/3G/LTE
– Уличное исполнение, работа при температурах от
-40 °С до +40 °С
– Поддержка TR-069/DHCP-based autoprovisioning
– Питание по технологии PoE
WB-11P
WB-10P
*В сложных климатических условиях рекомендуется
использовать SIM-карты «М2М термо»
Техническое описание
WB-10P и WB-11P
Комплексные решения для построения сетей
www.eltex-co.ru
1
www.eltex-co.ru 2
Интерфейсы
– 1 порт Ethernet 10/100/1000Base-T
– 2 интерфейса 2G/3G/LTE с поддержкой резервирования или
агрегации
Поддерживаемые стандарты беспроводного соединения
– LTE/4GFDDBands: B3, B7, B20
– DC-HSPA+/UMTS/3G: B1, B8 (900)
– UMTS/3G: B1, B8 (900)
– GSM/2G: 900, 1800
Типы подключений
– Статический IP-адрес
– DHCP
– PPPoE
– GRE
– L2TP
– OpenVPN
Сетевые функции
– NAT
– Статическая и динамическая маршрутизация
– Поддержка VLAN (реализована модель VLAN PerService)
– DHCP, DNS-сервер на стороне LAN
– «Проброс» портов (Port forwarding)
– Работа в режиме маршрутизатора (Router) и моста (Bridge)
– Сетевой экран (Firewall)
– Мультисервисная модель: раздельная настройка сетевых
параметров для сервиса Internet и Management
– Режим «2G/3G/4G-роутер»
– Шейпинг сетевого трафика проводного подключения (по порту
Ethernet)
– Фильтрация по MAC адресу на проводном интерфейсе
– Поддержка DHCP Relay
– Контроль соединения
Управление
– WEB (RU, EN)
– CLI
– Telnet
– SSH
– TR-069 (рекомендуется работа с Eltex ACS-сервер)
– DHCP-autoprovisioning
– Изолированный интерфейс GRE для управления (VRF)
Диагностика
– Мониторинг состояния устройства через WEB-интерфейс
– Вывод отладочной информации в WEB, Syslog, Telnet
– Возможность взаимодействия с платформой wiSLA
Основные технические характеристики
– SDRAM 128 МБ
– SPIFlash 32 МБ
– OС Linux
– Функциональная кнопка для перезагрузки устройства или
сброса к заводским настройкам
Физические характеристики
– Электропитание: PoE (не больше 20Вт Class 4)
– Рабочий диапазон: -40 °С до +40 °С
– Относительная влажность: до 80%
– Габариты:
WB-10P 200x140x75 мм;
WB-11P 220x260x48 мм (размеры антенны не
учитываются)
Техническое описание
WB-10P и WB-11P
Комплексные решения для построения сетей
Функциональные возможности
www.eltex-co.ru
2
Комплексные решения для построения сетей
WB-10P и WB-11P
Техническое описание
Cхема 3
Техническое описание
WB-10P и WB-11P
Комплексные решения для построения сетей
www.eltex-co.ru
3
Схемы применения
Офисная сеть
WB-10P/WB-11P
Сеть малого офиса
2G/3G/4G
Роутер
Сеть сотового
оператора
GRE-туннель
Принтер ПК
Роутер
STB
ПК STB
Интернет
Сеть сотового
оператора 1
Сеть сотового
оператора 2
агрегация/резервирование
WB-10P/WB-11P
PoE
2G/3G/4G
Роутер
2G/3G/4G
ПК STB
Интернет
Сеть сотового
оператора
WB-10P/WB-11P
PoE
2G/3G/4G
Роутер
Cхема 1 Cхема 2
Офисная сеть
WB-11P-2SIM
Сеть малого офиса
2G/3G/4G
L2TP-сервер
Сеть сотового
оператора
L2TP-туннель
Принтер ПК
Роутер
STB
Cхема 4
Комплексные решения для построения сетей
WB-10P и WB-11P
Техническое описание
Техническое описание
WB-10P и WB-11P
Комплексные решения для построения сетей
Сделать заказ
Предприятие “ЭЛТЕКС” - ведущий российский разработчик и
производитель коммуникационного оборудования с 25-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика - приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
О компании Eltex
www.eltex-co.ru
4
Схемы применения (продолжение)
Информация для заказа
Наименование
Описание
WB-11P-1SIM
Устройство WB-11P, 1 интерфейс 2G/3G/4G (внутри корпуса), 1 порт Ethernet 10/100/1000Base-T, питание PoE
WB-11P-2SIM
Устройство WB-11P, 2 интерфейса 2G/3G/4G (внутри корпуса), 1 порт Ethernet 10/100/1000Base-T, питание PoE
Omni антенна LTE для WB-11P
Omni антенна HG-001 LTE внешняя N-Type для WB-11P
Инжектор питания (PoE+) 10/100/1000 Base-T
Сопутствующее программное обеспечение
ACS-CPE-256
Опция 256 системы Eltex.ACS для автоконфигурирования Eltex СPE: 256 абонентских устройствACS-CPE-
ACS-CPE-512
Опция ACS-CPE-512 системы Eltex.ACS для автоконфигурирования Eltex CPE: 512 абонентских устройств
ACS-CPE-1024
Опция ACS-CPE-1024 системы Eltex.ACS для автоконфигурирования Eltex CPE: 1024 абонентских устройств
Cхема 5
Офисная сеть
WB-11P-2SIM
Сеть малого офиса
2G/3G/4G
OpenVPN-сервер
Сеть сотового
оператора
OpenVPN-туннель
Принтер ПК
Роутер
STB
