Краткое техническое описание (Datasheet)

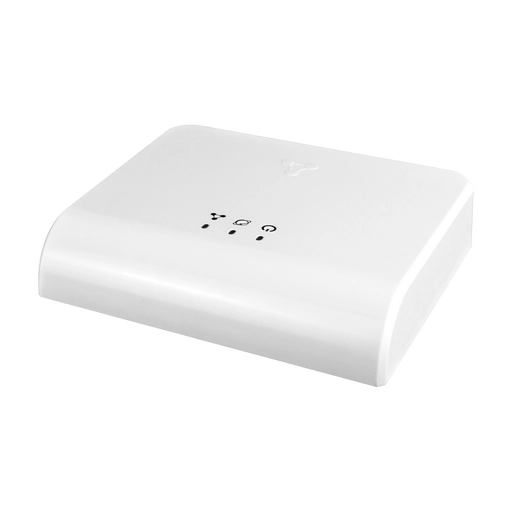

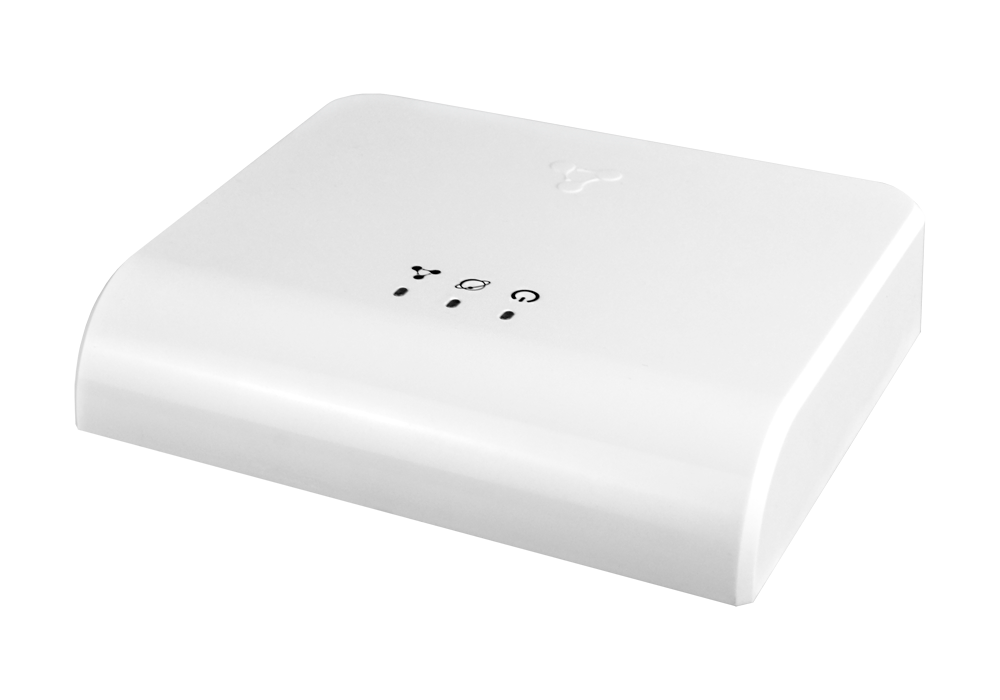

SL-10-WBZ — локальный центр управления умным домом, разработанный для организации единой системы
управления, конфигурирования и мониторинга умных устройств Eltex. Устройство поддерживает протоколы
Wi-Fi, Z-Wave, Zigbee, Matter over Wi-Fi. Основное преимущество SL-10-WBZ — возможность работы без
доступа в Интернет в рамках одного объекта.
Управление устройствами
SL-10-WBZ позволяет создать сеть беспроводных устройств Wi-Fi, Z-Wave, Zigbee, Matter over Wi-Fi, управляе-
мую пользователем дистанционно без помощи вспомогательных хабов.
Универсальным пультом управления SL-10-WBZ может стать любое мобильное устройство на базе iOS или
Android с установленным на нем приложением Eltex Home. Его можно скачать в App Store и Google Play — для
быстрого перехода в магазины приложений отсканируйте QR-код ниже. Также приложение доступно в
магазинах RuStore и Huawei AppGallery.
Возможности локального центра
Использование SL-10-WBZ с мобильным приложением позволяет:
1. Получать уведомления о событиях на мобильное устройство.
2. Работать с сервисами:
– «Охрана» для обеспечения безопасности помещения (обнаружение несанкционированного доступа).
– «Контроль» для организации комфортной среды (отслеживание уровней температуры и влажности,
фиксация аварийных ситуаций, таких как задымление или протечка воды).
– «Управление» для контроля работы осветительных и бытовых приборов (автоматическое включение
света при входе в комнату, гибкая настройка каналов освещения, включение и отключение бытовых
приборов и т. д.).
1
– «Удаленный доступ» для возможности управления умным домом из любой точки мира.
3. Создавать сценарии работы устройств. Для максимального комфорта и удобства можно запрограмми-
ровать все устройства в доме на последовательную или одновременную работу в нужном режиме с ука-
занием времени и даты.
– Мониторинг состояния устройств умного дома
1
(в том числе через удаленный доступ )
– Управление датчиками без вспомогательных устройств
– Рассылка уведомлений о событиях
– Создание сценариев работы устройств в доме
– Возможность одновременного подключения
до 10 камер
– Запись видеоархива
1 Для управления умным домом вне локальной сети необходимо добавить SL-10-WBZ в учетную запись платформы ELIS.
Техническое описание
Локальный центр управления умным домом SL-10-WBZ
1eltex-co.ru
Устройства умного дома
– ИК-пульт SW-IRC01 для удаленного управления бытовой техникой.
1 1
– Устройства сервиса «Охрана»: датчик открытия SZ-MCT , датчик движения SZ-PIR , камеры HVC-102WE,
SV-BA101-E, SV-CA104-W, SV-CA111-W, SV-CA113-WE.
– Устройства сервиса «Управление»: умное реле SW-RLY01/SW-RLY02/SW-RLY11, умная розетка SW-PLG01/
SW-PLG02/SW-PLG12.
– Устройства сервиса «Контроль»: датчик контроля температуры и влажности SZ-AIR-HT01/SZ-AIR-HT02,
1
датчик дыма SZ-SMK, датчик протечки воды SZ-WLK .
1 Необходимо использовать датчики определенных серий, подробную информацию можно уточнить у сотрудников
коммерческого отдела ЭЛТЕКС.
2 Для работы с устройствами необходимо подключение внешнего Zigbee-адаптера к одному из USB-портов локального центра.
Аппаратные возможности
– 16560 DMIPS
– 2 ГБ RAM
Интерфейсы
– 1 × LAN 10/100/BASE-T (RJ-45)
– 3 × USB 2.0
– 1 × MicroSD
– Wi-Fi
– IEEE 802.11b/g/n, 2.4 ГГц
– IEEE 802.11a/n/ac, 5 ГГц
– Z-Wave 869 МГц
2
– Zigbee
– IEEE 802.15.4, 2.4 ГГц
Сеть
– Поддержка протоколов IP, ARP, HTTP, DHCP, ICMP,
NTP, TCP, UDP, RTSP, MQTT, SSDP, Matter over Wi-Fi
Беспроводная сеть Wi-Fi
– Двухдиапазонный Wi-Fi IEEE 802.11a/b/g/n/ac,
2.4/5 ГГц
– Встроенная антенна
Физические характеристики
– Потребляемая мощность: не более 17 Вт
– Допустимая нагрузка USB-порта: 2 × 0,6 А; 1 × 1,2 А
– Рабочий диапазон температур: от 0 до +40 °С
– Габариты (Ш × В × Г): 128 × 119 × 28 мм
– Масса: 0,16 кг
– Срок службы: не менее 5 лет
Характеристики электропитания
– Адаптер питания: 12 В, 2 A
– Батарея CR2032 для RTC
Технические характеристики
Техническое описание
Локальный центр управления умным домом SL-10-WBZ
2eltex-co.ru
Схема работы SL-10-WBZ при проводном подключении
Сервер
для удаленного
доступа
Internet
FE
2.4 ГГц, 5 ГГц
Смарт ТВ-приставка NV
Датчик
протечки
Датчик открытия
двери
FE
Wi-Fi
Мобильное
устройство с
приложением
Eltex Home
ПК
SL-10-WBZ
Мобильное
устройство с
приложением
1
Eltex Home
1 Для управления умным домом вне локальной сети необходимо добавить SL-10-WBZ в учетную запись платформы ELIS.
Радиоканал
Z-Wave
Датчик
дыма
Камера
Датчик
движения
Умная
розетка
Wi-Fi роутер
RG-5520G-Wax/
NTU-RG-5520G-Wax
ИК-пульт
Радиоканал
Zigbee
Устройство
с Zigbee
Техническое описание
Локальный центр управления умным домом SL-10-WBZ
3eltex-co.ru
Схема работы SL-10-WBZ при беспроводном подключении
Сервер
для удаленного
доступа
Internet
FE
2.4 ГГц, 5 ГГц
Камера
Датчик
дыма
Смарт ТВ-приставка NV
Датчик
протечки
Датчик открытия
двери
Датчик
движения
Умная
розетка
Wi-Fi
Wi-Fi роутер
RG-5520G-Wax/
NTU-RG-5520G-Wax
Мобильное
устройство с
приложением
Eltex Home
ПК
SL-10-WBZ
Мобильное
устройство с
приложением
1
Eltex Home
1 Для управления умным домом вне локальной сети необходимо добавить SL-10-WBZ в учетную запись платформы ELIS.
Wi-Fi
Радиоканал
Z-Wave
3G/4G-модем
USB 2.0
ИК-пульт
Радиоканал
Zigbee
Устройство
с Zigbee
Техническое описание
Локальный центр управления умным домом SL-10-WBZ
4eltex-co.ru
Камера
Сделать заказ О компании ELTEX
Информация для заказа
Сделать заказ О компании ELTEX
Наименование
Описание
SL-10-WBZ
Локальный центр управления умным домом SL-10-WBZ
Сопутствующие товары
RG-5440G-Wac
Wi-Fi роутер RG-5440G-Wac: 1 порт WAN 10/100/1000BASE-T, 4 порта LAN 10/100/1000BASE-T,
1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц + 802.11ac, 4×4 – 1733 Мбит/c – 5 ГГц)
RG-5440G-WZ
Wi-Fi роутер с хабом умного дома Eltex Home RG-5440G-WZ: 1 порт WAN 10/100/1000BASE-T,
4 порта LAN 10/100/1000BASE-T, 1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц + 802.11ac,
4×4 – 1733 Мбит/c – 5 ГГц), Z-Wave модуль
RG-5520G-Wax
Wi-Fi роутер RG-5520G-Waz: 1 порт WAN 10/100/2500BASE-T, 4 порта LAN 10/100/1000BASE-T,
1 порт USB, Wi-Fi (802.11ax, 2×2 – 574 Мбит/c – 2.4 ГГц + 802.11ax, 2×2 – 1201 Мбит/c – 5 ГГц)
NTU-RG-5420G-Wac
Абонентский терминал NTU-RG-5420G-WZ, 1 порт PON, 4 порта LAN 10/100/1000BASE-T,
1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц + 802.11ac, 2×2 – 867 Мбит/c – 5 ГГц)
NTU-RG-5420G-WZ
Абонентский терминал c хабом умного дома Eltex Home NTU-RG-5420G-WZ, 1 порт PON,
4 порта LAN 10/100/1000BASE-T, 1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц + 802.11ac,
2×2 – 867 Мбит/c – 5 ГГц), Z-Wave модуль
NTU-RG-5440G-Wac
Абонентский терминал NTU-RG-5440G-WZ, 1 порт PON, 4 порта LAN 10/100/1000BASE-T,
1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/c – 2.4 ГГц + 802.11ac, 4×4 – 1733 Мбит/c – 5 ГГц)
NTU-RG-5440G-WZ
Абонентский терминал c хабом умного дома Eltex Home NTU-RG-5440G-WZ, 1 порт PON,
4 порта LAN 10/100/1000BASE-T, 1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/c – 2.4 ГГц + 802.11ac,
4×4 – 1733 Мбит/c – 5 ГГц), Z-Wave модуль
NTU-RG-5520G-Wax
Абонентский терминал NTU-RG-5520G-Wax, 1 порт GPON, 4 порта LAN 10/100/1000BASE-T,
1 порт USB 3.0, Wi-Fi (802.11ax, 2×2 – 574 Мбит/c – 2.4 ГГц + 802.11ax, 2×2 – 1201 Мбит/c – 5 ГГц)
NTU-RG-5520G-Wax-Z
Абонентский терминал c хабом умного дома Eltex Home NTU-RG-5520G-Wax-Z, 1 порт GPON,
4 порта LAN 10/100/1000BASE-T, 1 порт USB 3.0, Wi-Fi (802.11ax, 2×2 – 574 Мбит/c – 2.4 ГГц +
802.11ax, 2×2 – 1201 Мбит/c – 5 ГГц), Z-Wave модуль
HVC-102WE
Wi-Fi камера HVC-102WE
SV-BA101-E
IP-камера SV-BA101-E
SV-CA104-W
Wi-Fi камера SV-CA104-W
SV-CA111-W
Wi-Fi камера SV-CA111-W
SV-CA113-WE
Wi-Fi камера SV-CA113-WE
SW-IRC01
ИК-пульт SW-IRC01, IEEE 802.11b/g/n 2.4 ГГц
SW-PLG01
Умная розетка Wi-Fi SW-PLG01, IEEE 802.11b/g/n 2.4 ГГц
SW-PLG02
Умная розетка Wi-Fi SW-PLG02, IEEE 802.11b/g/n 2.4 ГГц
SW-PLG12
Умная розетка Matter over Wi-Fi SW-PLG12, IEEE 802.11b/g/n 2.4 ГГц
SW-RLY01
Умное реле Wi-Fi SW-RLY01 без нулевой линии, IEEE 802.11b/g/n 2.4 ГГц, 2 управляемых канала
SW-RLY02
Умное реле Wi-Fi SW-RLY02 с нулевой линией, IEEE 802.11b/g/n 2.4 ГГц, 2 управляемых канала
SW-RLY11
Умное реле Matter over Wi-Fi SW-RLY11 без нулевой линии, IEEE 802.11b/g/n 2.4 ГГц,
2 управляемых канала
Техническое описание
Локальный центр управления умным домом SL-10-WBZ
5eltex-co.ru
Сделать заказ О компании ELTEX
Информация для заказа
Сделать заказ О компании ELTEX
Наименование
Описание
Сопутствующие товары
SZ-AIR-HT01 rev.D
Датчик температуры и влажности в корпусе Eltex Z-Wave SZ-AIR-HT01 rev.D
SZ-AIR-HT02
Датчик температуры и влажности в корпусе Eltex Z-Wave SZ-AIR-HT02
SZ-MCT rev.C
Датчик открытия SZ-MCT rev.C в корпусе Eltex Z-Wave FLiRS
SZ-MCT rev.C1
Датчик открытия SZ-MCT rev.C1 в корпусе Eltex Z-Wave FLiRS без выносных герконов
SZ-MCT rev.D
Датчик открытия SZ-MCT rev.D в корпусе Eltex Z-Wave FLiRS
SZ-MCT rev.D1
Датчик открытия SZ-MCT rev.D1 в корпусе Eltex Z-Wave FLiRS без выносных герконов
SZ-PIR rev.C
Датчик движения SZ-PIR rev.C в корпусе Eltex Z-Wave FLiRS
SZ-PIR rev.D
Датчик движения SZ-PIR rev.D в корпусе Eltex Z-Wave FLiRS
SZ-SBR
Беспроводной выключатель SZ-SBR в корпусе Eltex Z-Wave FLiRS
SZ-SMK
Датчик дыма SZ-SMK в корпусе Eltex Z-Wave
SZ-WLK rev.B
Датчик протечки SZ-WLK rev.B в корпусе Eltex Z-Wave
SZ-WLK rev.D
Датчик протечки SZ-WLK rev.D в корпусе Eltex Z-Wave
Техническое описание
Локальный центр управления умным домом SL-10-WBZ
