Краткое техническое описание (Datasheet)

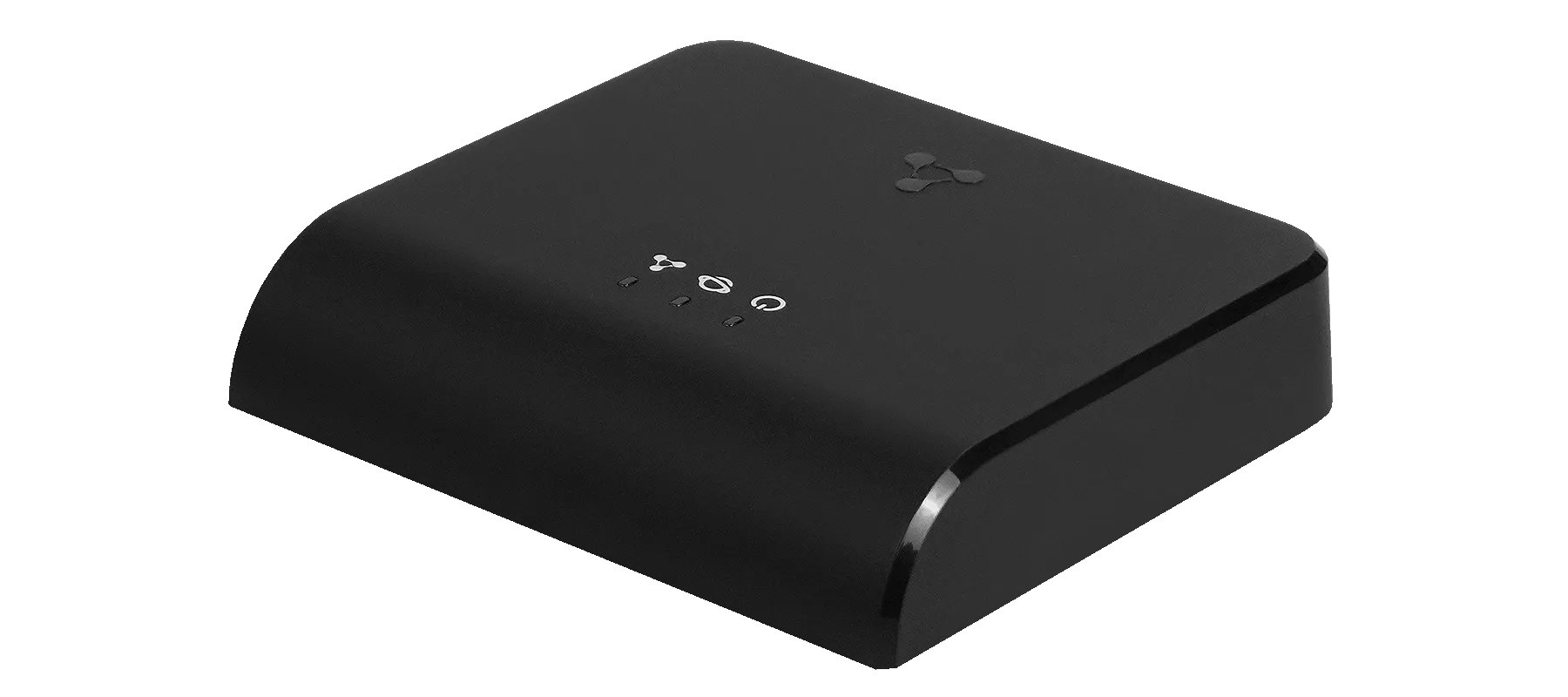

SH-130 — хаб умного дома Eltex Home, позволяющий управлять бытовой техникой через встроенный
инфракрасный пульт. Устройство предназначено для организации единой системы управления,
конфигурирования и мониторинга умных устройств Eltex. Хаб поддерживает протоколы Wi-Fi, Z-Wave, Zigbee,
Matter over Wi-Fi, Matter over Thread.
Управление устройствами
Для мониторинга сети устройств умного дома и управления ею подключите хаб SH-130 к вашему Wi-Fi роуте-
ру по проводному или беспроводному соединению.
Универсальным пультом управления SH-130 может стать любое мобильное устройство на базе iOS или
Android с установленным на нем приложением Eltex Home. Его можно скачать в App Store и Google Play — для
быстрого перехода в магазины приложений отсканируйте QR-код ниже. Также приложение доступно в
магазинах RuStore и Huawei AppGallery.
Возможности системы умного дома Eltex Home
Использование SH-130 с мобильным приложением позволяет:
1. Получать уведомления о событиях на мобильное устройство.
2. Работать с сервисами:
– «Охрана» для обеспечения безопасности помещения (обнаружение несанкционированного доступа).
– «Контроль» для организации комфортной среды (отслеживание уровней температуры и влажности,
фиксация аварийных ситуаций, таких как задымление или протечка воды).
– «Управление» для контроля работы осветительных и бытовых приборов (автоматическое включение
света при входе в комнату, гибкая настройка каналов освещения, включение и отключение бытовых
приборов и т. д.).
3. Создавать сценарии работы устройств. Для максимального комфорта и удобства можно запрограмми-
ровать все устройства в доме на последовательную или одновременную работу в нужном режиме с ука-
занием времени и даты.
– Встроенный ИК-пульт
– Объединение устройств умного дома
– Поддержка протоколов Wi-Fi, Z-Wave, Zigbee,
Matter over Wi-Fi, Matter over Thread
– Wi-Fi IEEE 802.11a/b/g/n/ac
– Ethernet- /порт 100 Мбит с
Техническое описание
Хаб умного дома Eltex Home SH-130
1eltex-co.ru
Устройства умного дома
– ИК-пульт SW-IRC01 для удаленного управления бытовой техникой.
1 1
– Устройства сервиса «Охрана»: датчики открытия SZ-MCT и ST-MCT, датчик движения SZ-PIR ,
камеры HVC-102WE, SV-BA101-E, SV-CA104-W, SV-CA111-W, SV-CA113-WE.
– Устройства сервиса «Управление»: умное реле SW-RLY01/SW-RLY02/SW-RLY11, умная розетка SW-PLG01/
SW-PLG02/SW-PLG12, умные выключатели SZ-SBR и ST-SBR.
– Устройства сервиса «Контроль»: датчик контроля температуры и влажности SZ-AIR-HT01,
1
датчик дыма SZ-SMK, датчик протечки воды SZ-WLK .
1 Необходимо использовать датчики определенных серий, подробную информацию можно уточнить у сотрудников
коммерческого отдела ЭЛТЕКС.
Аппаратные возможности
– 1 ГБ RAM
Интерфейсы
– 1 × LAN 10/100/BASE-T (RJ-45)
– 2 × USB 2.0
– Wi-Fi
– IEEE 802.11b/g/n, 2.4 ГГц
– IEEE 802.11a/n/ac, 5 ГГц
– Z-Wave 869 МГц
– Zigbee
– IEEE 802.15.4, 2.4 ГГц
– Thread 2.4 ГГц
– Bluetooth 5.4 2.4 ГГц
– Встроенный ИК-пульт
Параметры беспроводного интерфейса
– Количество антенн: 2
– Тип антенн: внутренние
– Поддержка Wi-Fi IEEE 802.11b/g/n
– Частотный диапазон: 2400–2483.5 МГц
– MIMO: 2.4 ГГц 2 × 2
– Модуляция: DSSS, CCK, BPSK, QPSK, 16QAM,
64QAM
– Максимальная выходная мощность передатчика:
џCCK11: 20 дБм
џOFDM54: 19 дБм
џMCS7: 18 дБм
– Чувствительность приемника:
џMCS0: до -98 дБм
џMCS7: до -74 дБм
Параметры модуля Z-Wave
– Количество антенн: 1
– Тип антенны: внутренняя
– Рабочая частота: 869 МГц
– Максимальная выходная мощность передатчика:
14 дБм
– Чувствительность приемника: до -104 дБм
Основные сетевые функции
– DHCP Server
– DHCP Client
– Static IP
– NTP
– SSH
Физические характеристики
– Пиковая мощность: 17 Вт
– Допустимая нагрузка USB-порта: 1 × 0,6 А; 1 × 1,2 А
– Радиус работы ИК-пульта: до 12 м на передачу
– Рабочий диапазон температур: от 0 до +40 °С
– Габариты (Ш × В × Г): 128 × 119 × 28 мм
– Масса: 153,5 г
– Срок службы: не менее 5 лет
Характеристики электропитания
– Адаптер питания: 12 В, 2 A
– Ионистор для RTC
Технические характеристики
Техническое описание
Хаб умного дома Eltex Home SH-130
2eltex-co.ru
Аппаратные возможности
– RAM 1 ГБ
Интерфейсы
– 1 × 10/100BASE-T (RJ-45) Ethernet-порт
– Wi-Fi IEEE 802.11b/g/n 2.4 ГГц
– Z-Wave 869 МГц
Параметры беспроводного интерфейса
– Количество антенн: 2
– Тип антенн: внутренние
– Поддержка Wi-Fi IEEE 802.11b/g/n
– Частотный диапазон: 2400–2483.5 МГц
– MIMO: 2.4 ГГц 2 2×
– Модуляция: DSSS, CCK, BPSK, QPSK, 16QAM,
64QAM
– Максимальная выходная мощность передатчика:
џCCK11: 20 дБм
џOFDM54: 19 дБм
џMCS7: 18 дБм
– Чувствительность приемника:
џMCS0: до -98 дБм
џMCS7: до -74 дБм
Параметры модуля Z-Wave
– Количество антенн: 1
– Тип антенны: внутренняя
– Рабочая частота: 869 МГц
– Максимальная выходная мощность передатчика:
14 дБм
– Чувствительность приемника: до -104 дБм
Основные сетевые функции
– DHCP Server
– DHCP Client
– Static IP
– NTP
– SSH
Физические характеристики
– Питание: внешний адаптер 5.3 В DC, 2 А
– Потребляемая мощность: не более 5 Вт
– Рабочий диапазон температур: от +5 до +40 °C
– Относительная влажность при температуре 25 °C:
до 80 %
– Габариты (Диаметр × Высота): 100 × 23 мм
– Масса: 0,087 кг
Схема работы SH-130 при проводном подключении
Сервер
Internet
FE
2.4 ГГц, 5 ГГц
Датчик
протечки
Датчик открытия
двери
FE
Wi-Fi
Мобильное
устройство с
приложением
Eltex Home
ПК
SH-130
+
встроенный
ИК-пульт
Мобильное
устройство с
приложением
Eltex Home
Радиоканал
Z-Wave
Датчик
дыма
Камера
Датчик
движения
Wi-Fi роутер
RG-5520G-Wax/
NTU-RG-5520G-Wax
ИК-пульт
Радиоканал
Zigbee
Устройство
с Zigbee
Умная
розетка
Matter over Wi-Fi
Техническое описание
Хаб умного дома Eltex Home SH-130
3eltex-co.ru
Умный
выключатель
Радиоканал
Matter over
Thread
Умная
розетка
Схема работы SH-130 при беспроводном подключении
Сервер
Internet
FE
2.4 ГГц, 5 ГГц
Камера
Датчик
дыма
Датчик
протечки
Датчик открытия
двери
Датчик
движения
Умная
розетка
Wi-Fi
Wi-Fi роутер
RG-5520G-Wax/
NTU-RG-5520G-Wax
Мобильное
устройство с
приложением
Eltex Home
ПК
SH-130
Мобильное
устройство с
приложением
1
Eltex Home
Wi-Fi
Радиоканал
Z-Wave
ИК-пульт
Радиоканал
Zigbee
Устройство
с Zigbee
Техническое описание
Хаб умного дома Eltex Home SH-130
4eltex-co.ru
Камера
Сервер
Internet
2.4 ГГц, 5 ГГц
Датчик
протечки
Датчик открытия
двери
FE
Wi-Fi
Мобильное
устройство с
приложением
Eltex Home
ПК
SH-130
+
встроенный
ИК-пульт
Мобильное
устройство с
приложением
Eltex Home
Радиоканал
Z-Wave
Датчик
дыма
Датчик
движения
Wi-Fi роутер
RG-5520G-Wax/
NTU-RG-5520G-Wax
ИК-пульт
Радиоканал
Zigbee
Устройство
с Zigbee
Умный
выключатель
Радиоканал
Matter over
Thread
Умная
розетка
Умная
розетка
Matter over Wi-Fi
Сделать заказ О компании ELTEX
Информация для заказа
Сделать заказ О компании ELTEX
Наименование
Описание
SH-130
Хаб умного дома Eltex Home SH-130
Сопутствующие товары
RG-5440G-Wac
Wi-Fi роутер RG-5440G-Wac: 1 порт WAN 10/100/1000BASE-T, 4 порта LAN 10/100/1000BASE-T,
1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц + 802.11ac, 4×4 – 1733 Мбит/c – 5 ГГц)
RG-5520G-Wax
Wi-Fi роутер RG-5520G-Waz: 1 порт WAN 10/100/2500BASE-T, 4 порта LAN 10/100/1000BASE-T,
1 порт USB, Wi-Fi (802.11ax, 2×2 – 574 Мбит/c – 2.4 ГГц + 802.11ax, 2×2 – 1201 Мбит/c – 5 ГГц)
NTU-RG-5420G-Wac
Абонентский терминал NTU-RG-5420G-Wac, 1 порт PON, 4 порта LAN 10/100/1000BASE-T,
1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц + 802.11ac, 2×2 – 867 Мбит/c – 5 ГГц)
NTU-RG-5440G-Wac
Абонентский терминал NTU-RG-5440G-Wac, 1 порт PON, 4 порта LAN 10/100/1000BASE-T,
1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/c – 2.4 ГГц + 802.11ac, 4×4 – 1733 Мбит/c – 5 ГГц)
NTU-RG-5520G-Wax
Абонентский терминал NTU-RG-5520G-Wax, 1 порт GPON, 4 порта LAN 10/100/1000BASE-T,
1 порт USB 3.0, Wi-Fi (802.11ax, 2×2 – 574 Мбит/c – 2.4 ГГц + 802.11ax, 2×2 – 1201 Мбит/c – 5 ГГц)
HVC-102WE
Wi-Fi камера HVC-102WE
SV-BA101-E
IP-камера SV-BA101-E
SV-CA104-W
Wi-Fi камера SV-CA104-W
SV-CA111-W
Wi-Fi камера SV-CA111-W
SV-CA113-WE
Wi-Fi камера SV-CA113-WE
SW-IRC01
ИК-пульт SW-IRC01, IEEE 802.11b/g/n 2.4 ГГц
SW-PLG01
Умная розетка Wi-Fi SW-PLG01, IEEE 802.11b/g/n 2.4 ГГц
SW-PLG02
Умная розетка Wi-Fi SW-PLG02, IEEE 802.11b/g/n 2.4 ГГц
SW-PLG12
Умная розетка Matter over Wi-Fi SW-PLG12, IEEE 802.11b/g/n 2.4 ГГц
SW-RLY01
Умное реле Wi-Fi SW-RLY01 без нулевой линии, IEEE 802.11b/g/n 2.4 ГГц, 2 управляемых канала
SW-RLY02
Умное реле Wi-Fi SW-RLY02 с нулевой линией, IEEE 802.11b/g/n 2.4 ГГц, 2 управляемых канала
SW-RLY11
Умное реле Matter over Wi-Fi SW-RLY11 без нулевой линии, IEEE 802.11b/g/n 2.4 ГГц,
2 управляемых канала
Техническое описание
Хаб умного дома Eltex Home SH-130
5eltex-co.ru
Сделать заказ О компании ELTEX
Информация для заказа
Сделать заказ О компании ELTEX
Наименование
Описание
Сопутствующие товары
SZ-AIR-HT01 rev.D
Датчик температуры и влажности в корпусе Eltex Z-Wave SZ-AIR-HT01 rev.D
ST-MCT
Датчик открытия Matter over Thread ST-MCT
SZ-MCT rev.C
Датчик открытия SZ-MCT rev.C в корпусе Eltex Z-Wave FLiRS
SZ-MCT rev.C1
Датчик открытия SZ-MCT rev.C1 в корпусе Eltex Z-Wave FLiRS без выносных герконов
SZ-MCT rev.D
Датчик открытия SZ-MCT rev.D в корпусе Eltex Z-Wave FLiRS
SZ-MCT rev.D1
Датчик открытия SZ-MCT rev.D1 в корпусе Eltex Z-Wave FLiRS без выносных герконов
SZ-PIR rev.C
Датчик движения SZ-PIR rev.C в корпусе Eltex Z-Wave FLiRS
SZ-PIR rev.D
Датчик движения SZ-PIR rev.D в корпусе Eltex Z-Wave FLiRS
ST-SBR
Двухклавишный беспроводной выключатель Matter over Thread ST-SBR
SZ-SBR
Беспроводной выключатель в корпусе Eltex Z-Wave FLiRS SZ-SBR
SZ-SMK
Датчик дыма SZ-SMK в корпусе Eltex Z-Wave
SZ-WLK rev.B
Датчик протечки SZ-WLK rev.B в корпусе Eltex Z-Wave
SZ-WLK rev.D
Датчик протечки SZ-WLK rev.D в корпусе Eltex Z-Wave
Лицензии
Eltex ELIS-1
Опция Eltex ELIS, пакет на 1 устройство, 1 год
Eltex ELIS-100
Опция Eltex ELIS, пакет на 100 устройств, 1 год
Eltex ELIS-500
Опция Eltex ELIS, пакет на 500 устройств, 1 год
Eltex ELIS-1000
Опция Eltex ELIS, пакет на 1000 устройств, 1 год
Eltex ELIS-1500
Опция Eltex ELIS, пакет на 1500 устройств, 1 год
Техническое описание
Хаб умного дома Eltex Home SH-130
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru eltex-co.ru
6eltex-co.ru
